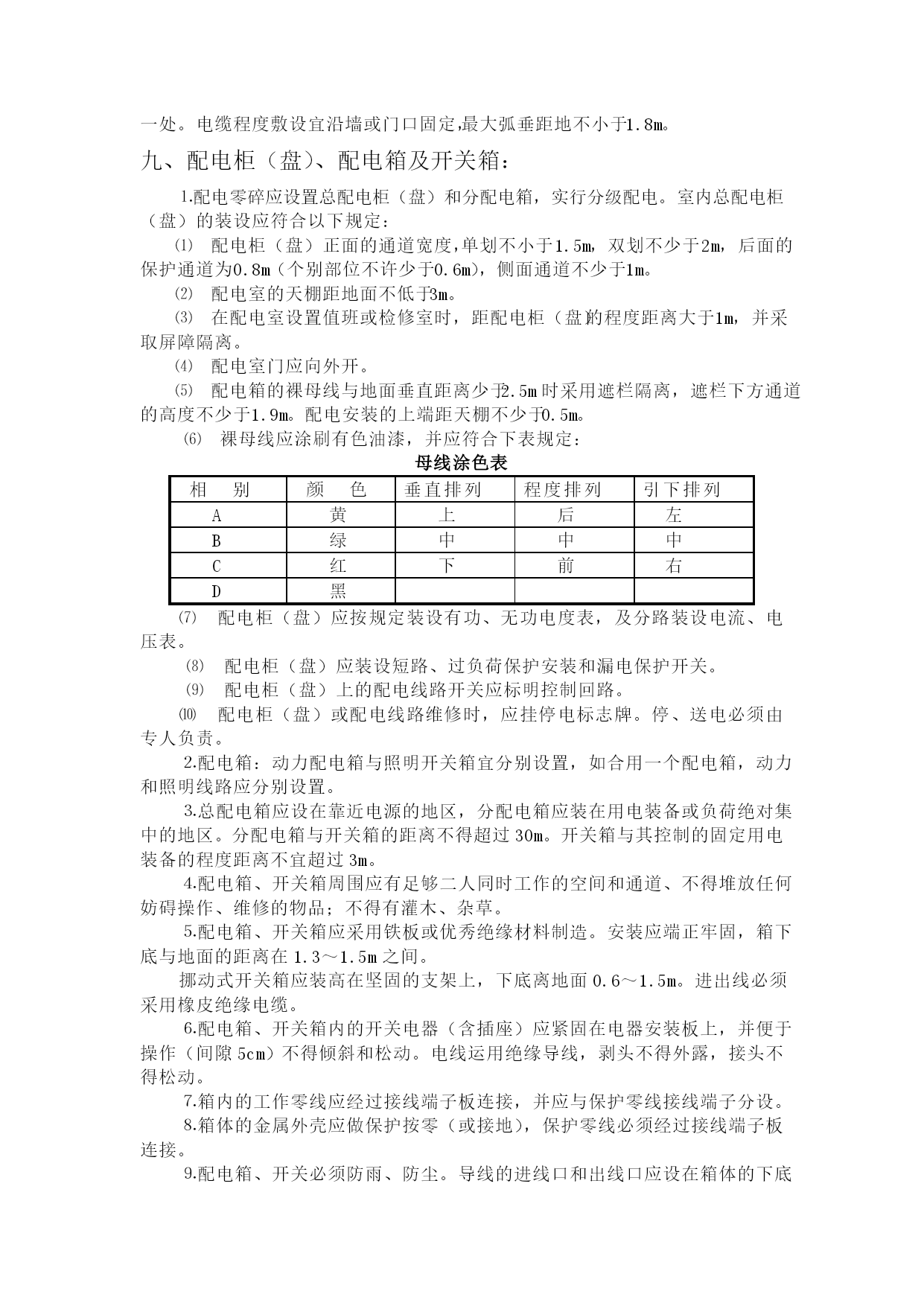

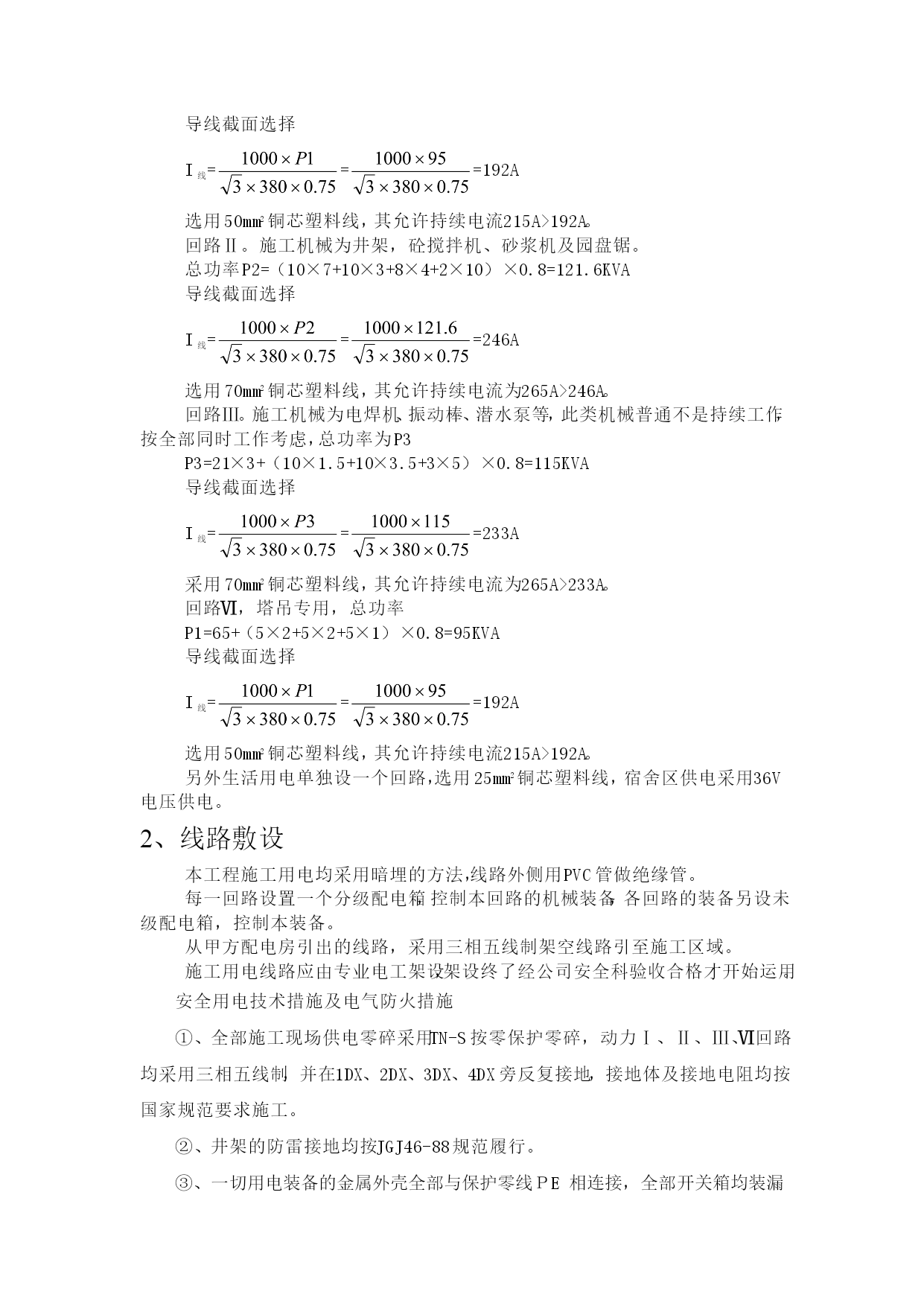

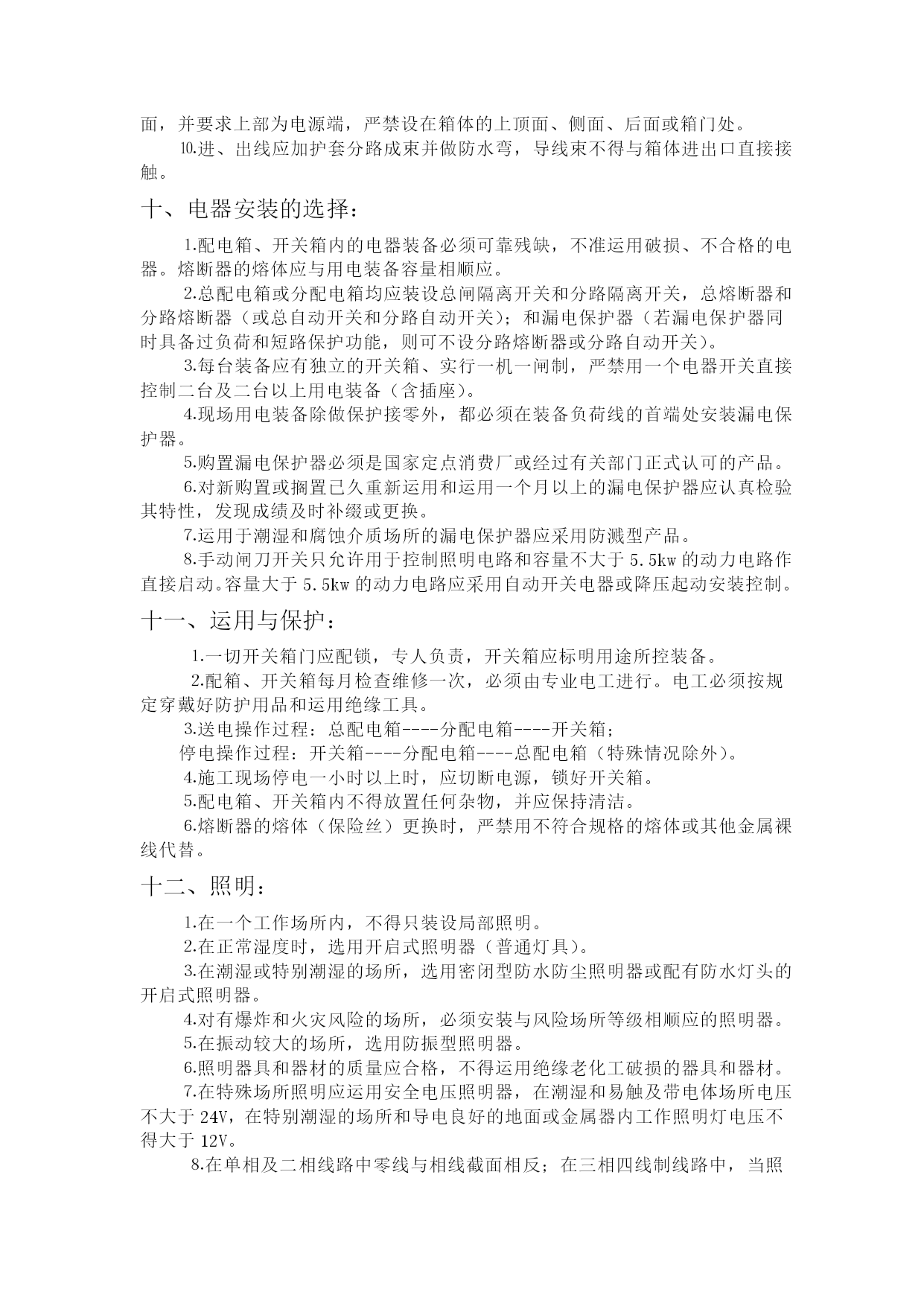

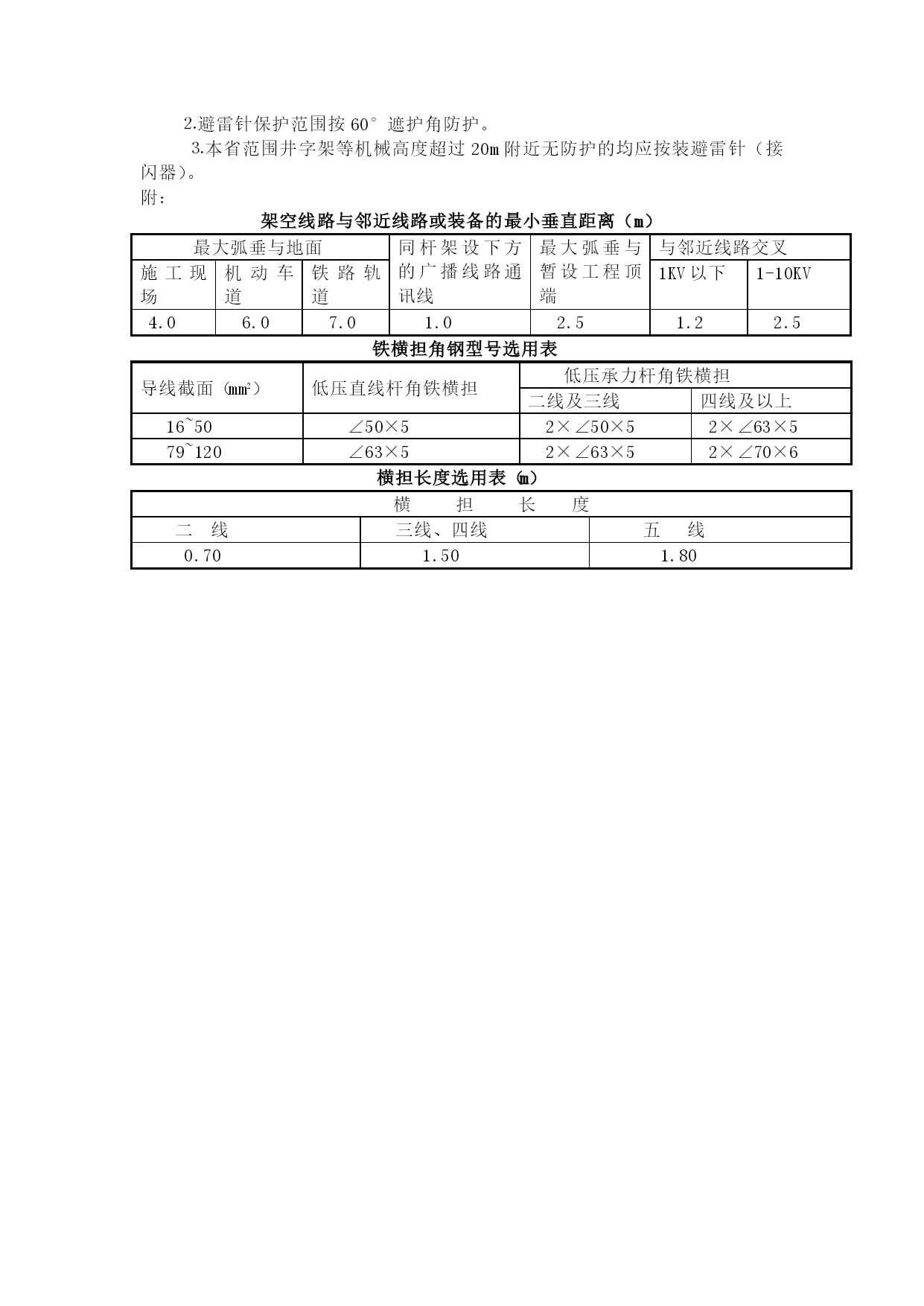

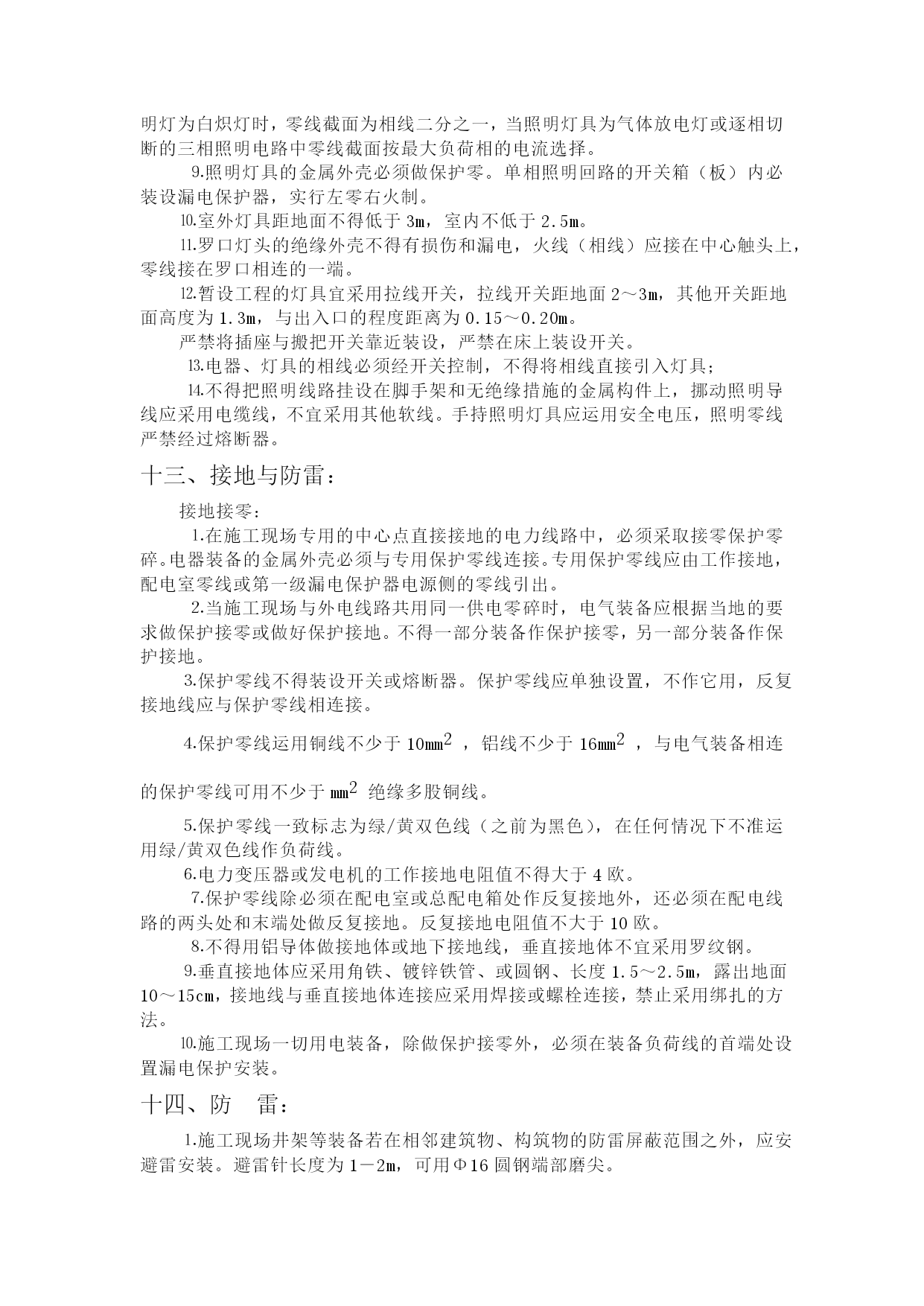

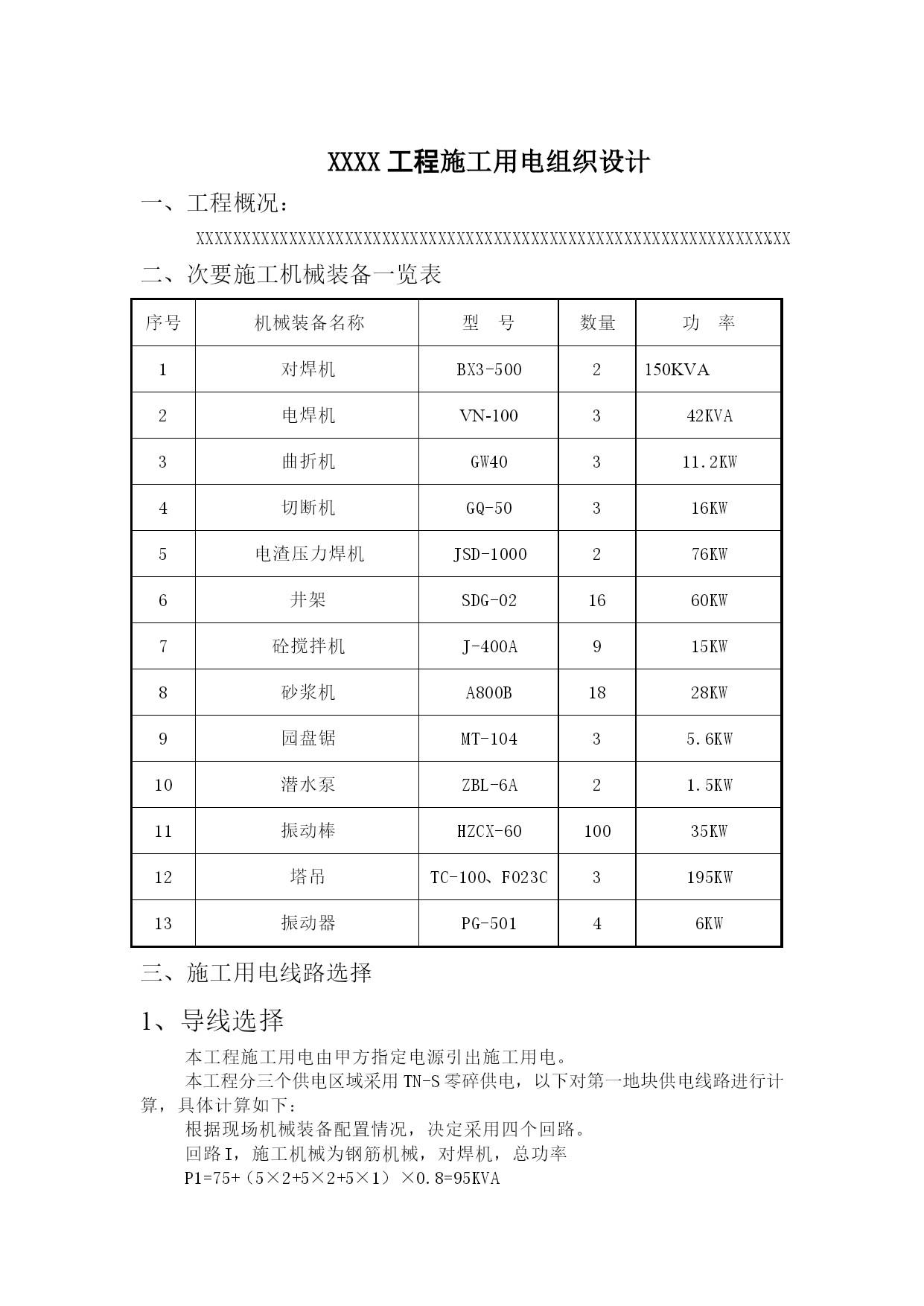

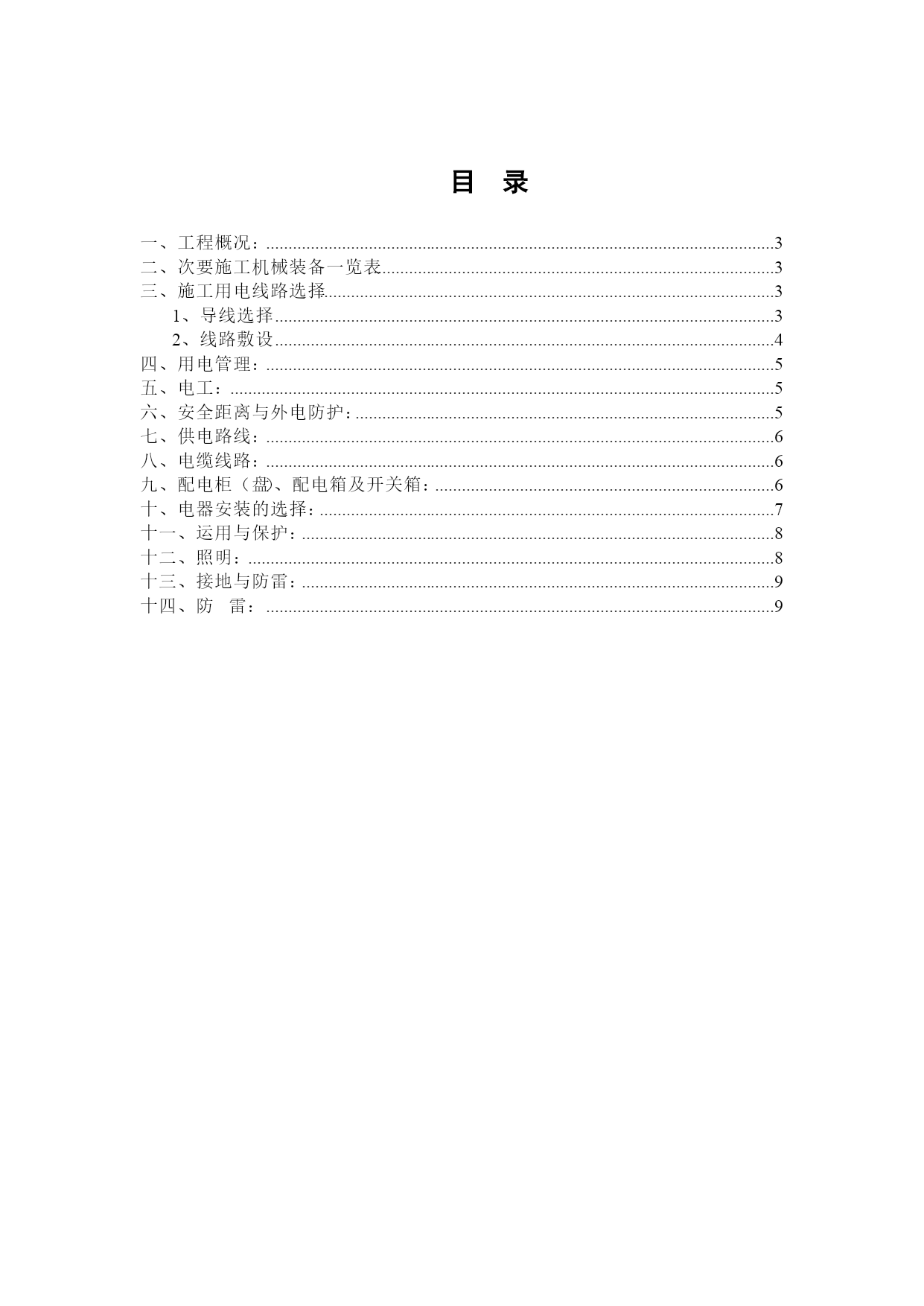

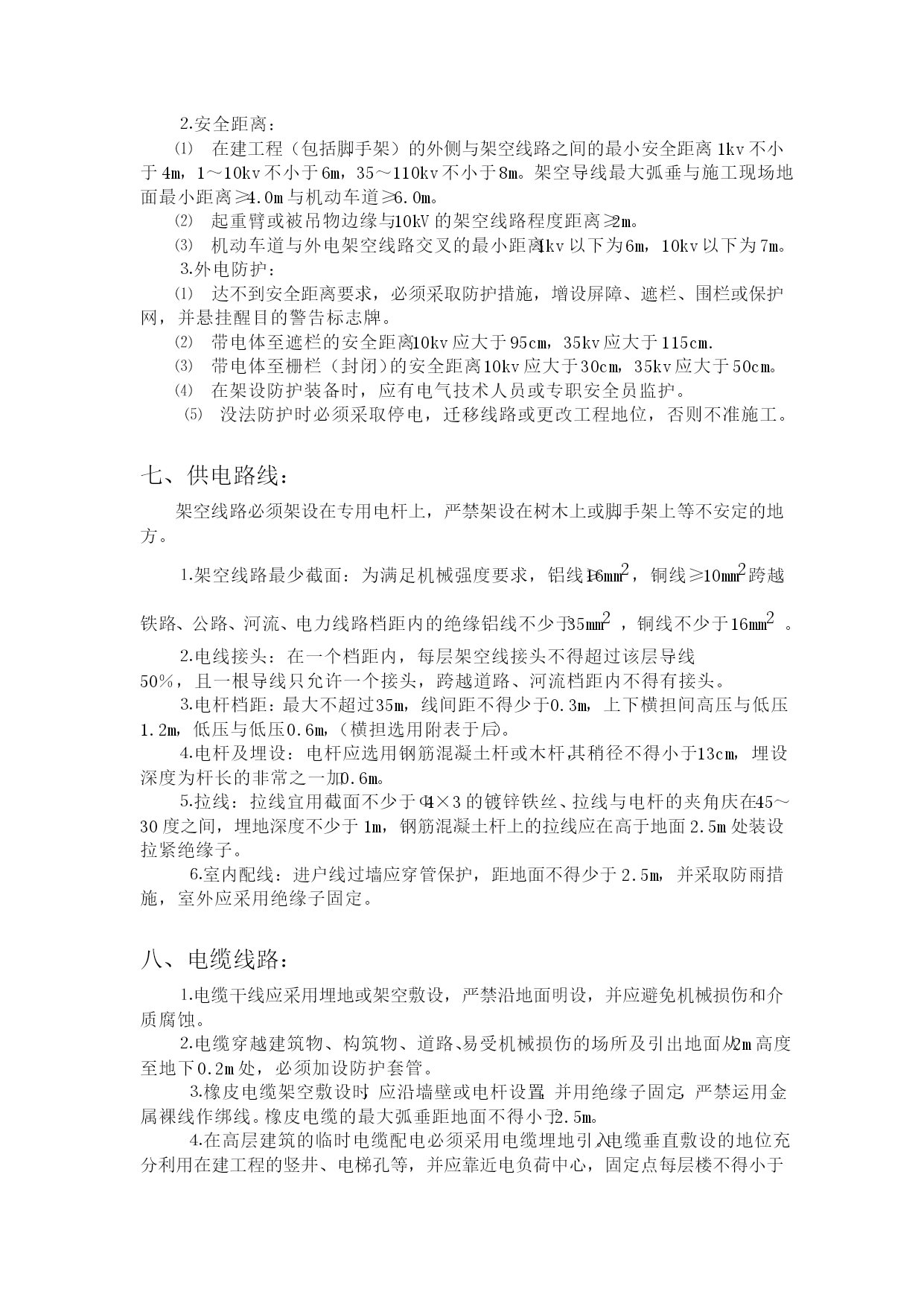

XXXX工程施工用电施工组织设计编制：审核：审批：编制日期：编制单位：目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc58657283"一、工程概况：PAGEREF_Toc58657283\h3HYPERLINK\l"_Toc58657284"二、次要施工机械装备一览表PAGEREF_Toc58657284\h3HYPERLINK\l"_Toc58657285"三、施工用电线路选择PAGEREF_Toc58657285\h3HYPERLINK\l"_Toc58657286"1、导线选择PAGEREF_Toc58657286\h3HYPERLINK\l"_Toc58657287"2、线路敷设PAGEREF_Toc58657287\h4HYPERLINK\l"_Toc58657288"四、用电管理：PAGEREF_Toc58657288\h5HYPERLINK\l"_Toc58657289"五、电工：PAGEREF_Toc58657289\h5HYPERLINK\l"_Toc58657290"六、安全距离与外电防护：PAGEREF_Toc58657290\h5HYPERLINK\l"_Toc58657291"七、供电路线：PAGEREF_Toc58657291\h6HYPERLINK\l"_Toc58657292"八、电缆线路：PAGEREF_Toc58657292\h6HYPERLINK\l"_Toc58657293"九、配电柜（盘）、配电箱及开关箱：PAGEREF_Toc58657293\h6HYPERLINK\l"_Toc58657294"十、电器安装的选择：PAGEREF_Toc58657294\h7HYPERLINK\l"_Toc58657295"十一、运用与保护：PAGEREF_Toc58657295\h8HYPERLINK\l"_Toc58657296"十二、照明：PAGEREF_Toc58657296\h8HYPERLINK\l"_Toc58657297"十三、接地与防雷：PAGEREF_Toc58657297\h9HYPERLINK\l"_Toc58657298"十四、防雷：PAGEREF_Toc58657298\h9XXXX工程施工用电组织设计一、工程概况：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。二、次要施工机械装备一览表序号机械装备名称型号数量功率1对焊机BX3-5002150KVA2电焊机VN-100342KVA3曲折机GW40311.2KW4切断机GQ-50316KW5电渣压力焊机JSD-1000276KW6井架SDG-021660KW7砼搅拌机J-400A915KW8砂浆机A800B1828KW9园盘锯MT-10435.6KW10潜水泵ZBL-6A21.5KW11振动棒HZCX-6010035KW12塔吊TC-100、FO23C3195KW13振动器PG-50146KW三、施工用电线路选择1、导线选择本工程施工用电由甲方指定电源引出施工用电。本工程分三个供电区域采用TN-S零碎供电，以下对第一地块供电线路进行计算，具体计算如下：根据现场机械装备配置情况，决定采用四个回路。回路I，施工机械为钢筋机械，对焊机，总功率P1=75+（5×2+5×2+5×1）×0.8=95KVA导线截面选择I线===192A选用50mm2铜芯塑料线，其允许持续电流215A>192A。回路Ⅱ。施工机械为井架，砼搅拌机、砂浆机及园盘锯。总功率P2=（10×7+10×3+8×4+2×10）×0.8=121.6KVA导线截面选择I线===246A选用70mm2铜芯塑料线，其允许持续电流为265A>246A。回路Ⅲ。施工机械为电焊机、振动棒、潜水泵等，此类机械普通不是持续工作，按全部同时工作考虑，总功率为P3P3=21×3+（10×1.5+10×3.5+3×5）×0.8=115KVA导线截面选择I线===233A采用70mm2铜芯塑料线，其允许持续电流为265A>233A。回路Ⅵ，塔吊专用，总功率P1=65+（5×2+5×2+5×1）×0.8=95KVA导线截面选择I线===192A选用50mm2铜芯塑料线，其允许持续电流215A>192A。另外生活用电单独设
