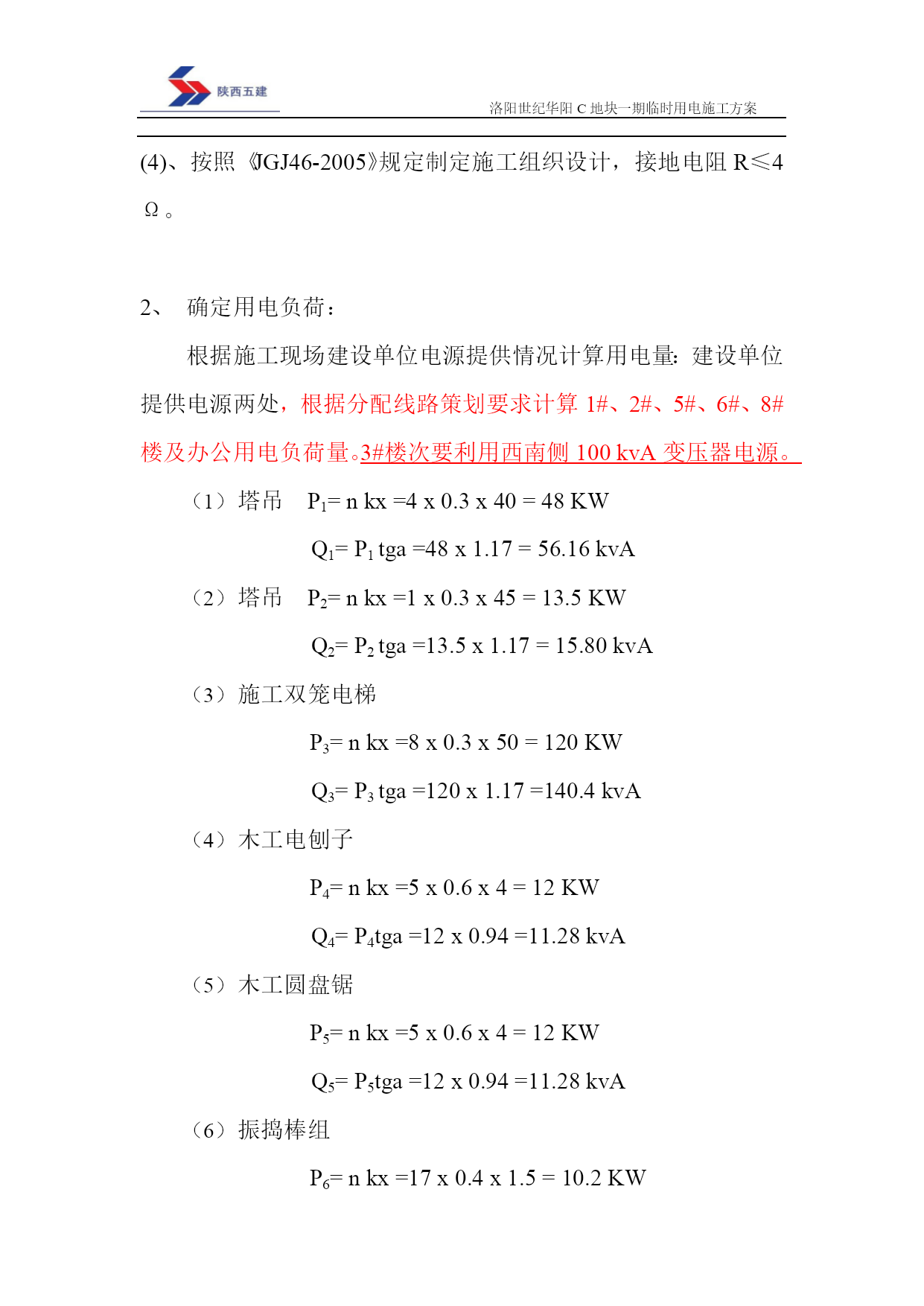

洛阳世纪华阳C地块一期临时用电施工方案施工现场临时用电施工方案(一)施工条件1、工程概况：本工程为洛阳市世纪华阳一期工程，位于洛阳市辽宁路与丽新路交汇处，由洛阳中压置业发展无量公司开发，深圳市建筑设计研讨总院设计，洛阳金诚建设监理公司监理，洛阳市质量监督站监督。总工程共分1#、2#、3#、5#、6#、8#楼及室外地下车库裙楼共七个施工段。建筑总面积约12.6万m2，该工程地下一层，地上33层、32层及28层不等框剪结构。2、根据施工现场用电量统计表编制序号、装备名称、安装功率(kW)、数量、合计功率(kW)。3、次要施工机械装备一览表序号装备名称规格型号数量额定功率总功率1塔吊QTZ63B440KW160KW2塔吊QTZ80B245KW90KW3施工双笼电梯BX1-250950KW450KW4木工电刨子组MB504A64.0KW24KW5木工圆盘锯组MJ11464.0KW24KW6振捣棒组HZ-50201.5KW30KW7平板振动器组HZZ-5A61.5KW9KW8水泵组百米扬程66.0KW36KW9镝灯123.5KW42KW10蛙式打夯机HW-60101.1KW11KW11混凝土保送泵组690KW540KW12电焊机组BX-3001055KW550KW13钢筋调直机组GT4311.2KW33.6KW14钢筋切断机组GT1436.0KW18KW15钢筋闪光对焊机UN-1005100kvA500kvA16砂轮切割机YS-90L262.0KW12KW17台钻32.5KW7.5KW18生活办公用电100KW100KW19楼层用电100KW100KW(二)设计内容和步骤计算1、根据现场面积及施工建筑物地位，进行实践现场勘探及初步设计：(1)、本工程所在施工现场范围内避让各种埋地管线及水管线路。(2)、现场采用380V低压供电，设一配电总箱，内有计量装备，采用TN-S零碎供电。(3)、根据施工现场用电装备布置情况，采用导线架空敷设，布置地位及线路走向参见临时配电零碎图及现场平面图，采用三级配电，两级漏电保护。(4)、按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷：根据施工现场建设单位电源提供情况计算用电量：建设单位提供电源两处，根据分配线路策划要求计算1#、2#、5#、6#、8#楼及办公用电负荷量。3#楼次要利用西南侧100kvA变压器电源。塔吊P1=nkx=4x0.3x40=48KWQ1=P1tga=48x1.17=56.16kvA塔吊P2=nkx=1x0.3x45=13.5KWQ2=P2tga=13.5x1.17=15.80kvA施工双笼电梯P3=nkx=8x0.3x50=120KWQ3=P3tga=120x1.17=140.4kvA木工电刨子P4=nkx=5x0.6x4=12KWQ4=P4tga=12x0.94=11.28kvA木工圆盘锯P5=nkx=5x0.6x4=12KWQ5=P5tga=12x0.94=11.28kvA振捣棒组P6=nkx=17x0.4x1.5=10.2KWQ6=P6tga=10.2x1.11=11.322kvA平板振动器P7=nkx=5x0.5x1.5=3.75KWQ7=P7tga=3.75x1.02=3.825kvA水泵组P8=nkx=5x0.85x6=25.5KWQ8=P8tga=25.5x0.7=17.85kvA镝灯P9=nkx=10x1.00x3.5=35KWQ9=P9tga=35x0.62=21.7kvA蛙式打夯机P10=nkx=10x0.4x1.1=4.4KWQ10=P10tga=4.4x1.11=4.884kvA混凝土保送泵P11=nkx=5x0.7x90=315KWQ11=P11tga=315x0.8=252kvA电焊机组P12=nkx=8x0.45x55=198KWQ12=P12tga=198x1.17=231.66kvA钢筋调直机P13=nkx=3x0.50x11.2=16.8KWQ13=P13tga=16.8x1.02=17.136kvA钢筋切断机P14=nkx=3x0.50x6=9KWQ14=P14tga=9x1.02=9.18kvA钢筋闪光对焊机P15=nkx*xcospJC/JC100=5x100x0.450.68=185.5kvAQ15=P15tga=185.5x1.17=217.04kvA砂轮切割机P16=nkx=5x0.60x2=6KWQ16=P16tga=6x0.94=5.64kvA台钻P17=nkx=3x0.45x2=6KWQ17=P17tga=6x0.94=5.64kvA生活办公用电P18=
