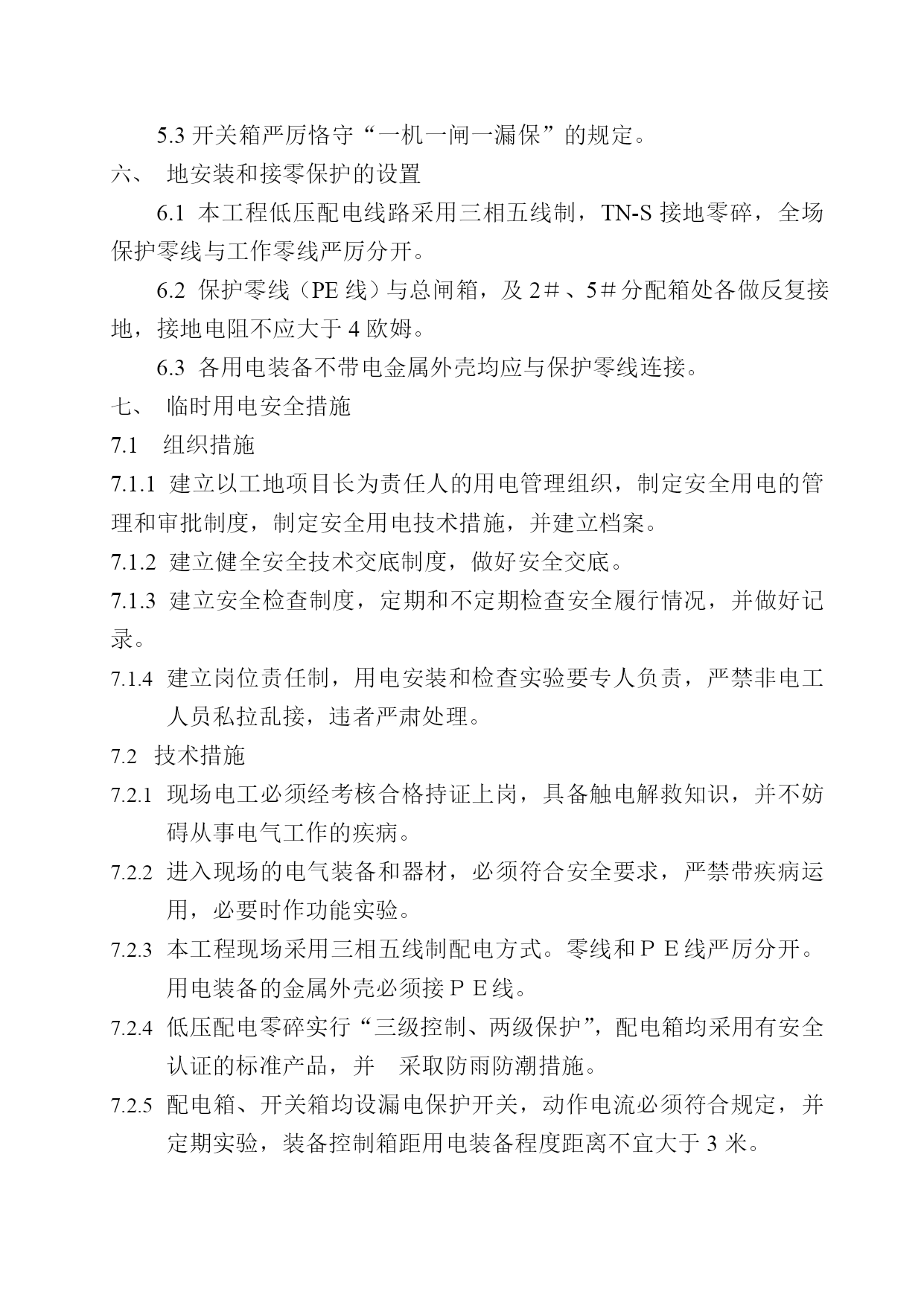

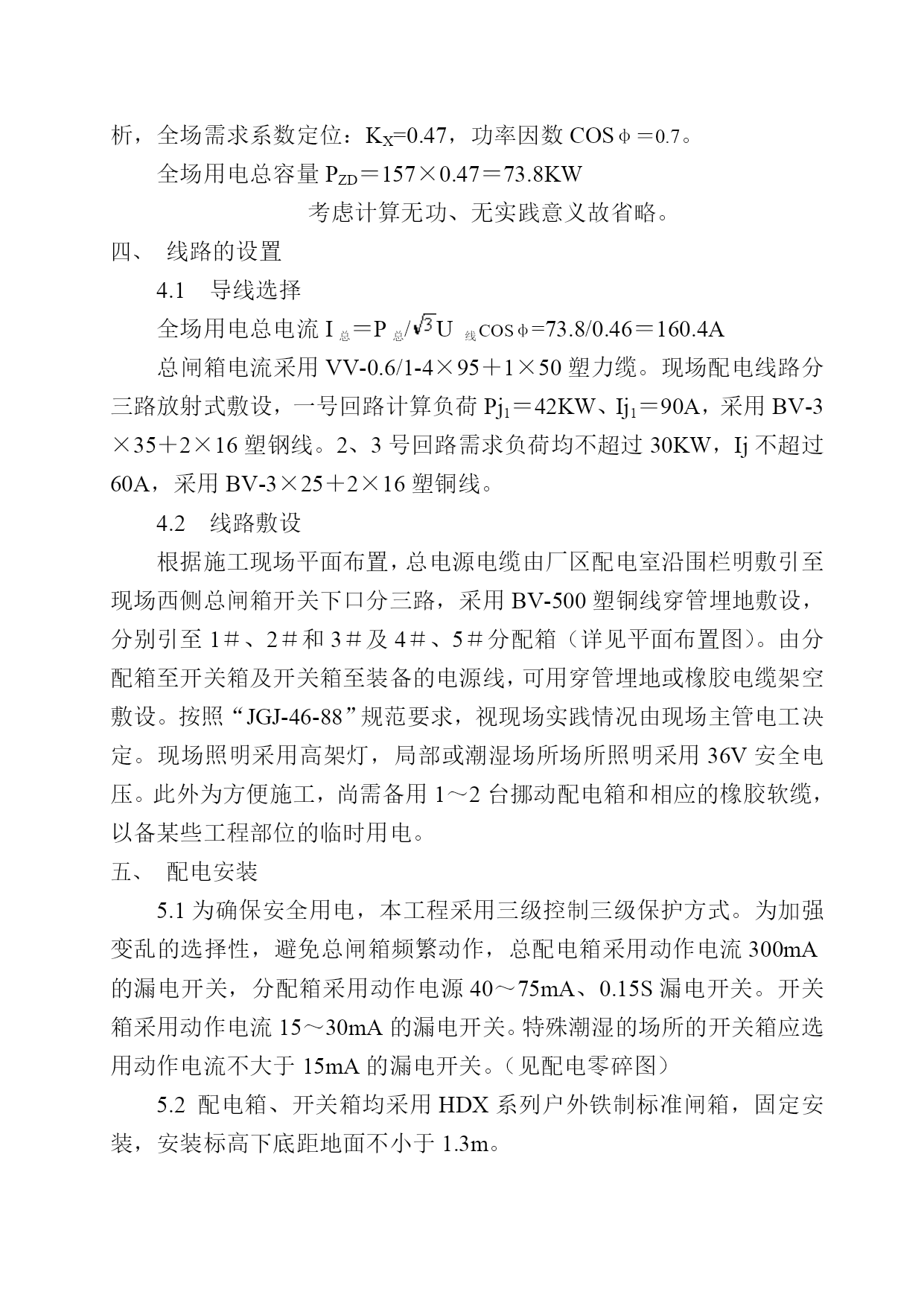

施工现场临时用电施工组织设计工程概况：************************************施工电源及用电装备：由公司院内配电室供给380/220V三相四线电源，引至现场西侧，设总闸箱一处。全场次要用电装备见下表：用电装备一览表序号装备名称铭牌相关数据数量换算容量（KW）1蛙夯HW-20、三相380V、2.2KW24.42卷扬机JK-1.5、三相380V、7.5KW215.03闪光对焊机UN-125、单相380V、125KVA、COSφ=0.82、JC＝0.2179.44交流弧焊机BX1-300、单相380V、21KVACOSφ=0.53、JC＝0.65231.05电锯3相380V、3KW13.06平板振捣器3相380V、2.2KW12.27振捣棒3相380V、1.1KW55.58钢筋切断机3相380V、3KW13.09钢筋曲折机3相380V、3KW13.010砂浆搅拌机3相380V、4KW14.011无齿锯3相380V、1.5KW11.5照明5.0/157KW三、负荷计算：汇总上表全场装机总容量为157KW，根据施工现场临时用电情况分析，全场需求系数定位：KX=0.47，功率因数COSφ＝0.7。全场用电总容量PZD＝157×0.47＝73.8KW考虑计算无功、无实践意义故省略。线路的设置4.1导线选择全场用电总电流I总＝P总/U线COSφ=73.8/0.46＝160.4A总闸箱电流采用VV-0.6/1-4×95＋1×50塑力缆。现场配电线路分三路放射式敷设，一号回路计算负荷Pj1＝42KW、Ij1＝90A，采用BV-3×35＋2×16塑钢线。2、3号回路需求负荷均不超过30KW，Ij不超过60A，采用BV-3×25＋2×16塑铜线。4.2线路敷设根据施工现场平面布置，总电源电缆由厂区配电室沿围栏明敷引至现场西侧总闸箱开关下口分三路，采用BV-500塑铜线穿管埋地敷设，分别引至1＃、2＃和3＃及4＃、5＃分配箱（详见平面布置图）。由分配箱至开关箱及开关箱至装备的电源线，可用穿管埋地或橡胶电缆架空敷设。按照“JGJ-46-88”规范要求，视现场实践情况由现场主管电工决定。现场照明采用高架灯，局部或潮湿场所场所照明采用36V安全电压。此外为方便施工，尚需备用1～2台挪动配电箱和相应的橡胶软缆，以备某些工程部位的临时用电。配电安装5.1为确保安全用电，本工程采用三级控制三级保护方式。为加强变乱的选择性，避免总闸箱频繁动作，总配电箱采用动作电流300mA的漏电开关，分配箱采用动作电源40～75mA、0.15S漏电开关。开关箱采用动作电流15～30mA的漏电开关。特殊潮湿的场所的开关箱应选用动作电流不大于15mA的漏电开关。（见配电零碎图）5.2配电箱、开关箱均采用HDX系列户外铁制标准闸箱，固定安装，安装标高下底距地面不小于1.3m。5.3开关箱严厉恪守“一机一闸一漏保”的规定。地安装和接零保护的设置6.1本工程低压配电线路采用三相五线制，TN-S接地零碎，全场保护零线与工作零线严厉分开。6.2保护零线（PE线）与总闸箱，及2＃、5＃分配箱处各做反复接地，接地电阻不应大于4欧姆。6.3各用电装备不带电金属外壳均应与保护零线连接。临时用电安全措施7.1组织措施7.1.1建立以工地项目长为责任人的用电管理组织，制定安全用电的管理和审批制度，制定安全用电技术措施，并建立档案。7.1.2建立健全安全技术交底制度，做好安全交底。7.1.3建立安全检查制度，定期和不定期检查安全履行情况，并做好记录。建立岗位责任制，用电安装和检查实验要专人负责，严禁非电工人员私拉乱接，违者严肃处理。技术措施现场电工必须经考核合格持证上岗，具备触电解救知识，并不妨碍从事电气工作的疾病。进入现场的电气装备和器材，必须符合安全要求，严禁带疾病运用，必要时作功能实验。本工程现场采用三相五线制配电方式。零线和ＰＥ线严厉分开。用电装备的金属外壳必须接ＰＥ线。低压配电零碎实行“三级控制、两级保护”，配电箱均采用有安全认证的标准产品，并采取防雨防潮措施。配电箱、开关箱均设漏电保护开关，动作电流必须符合规定，并定期实验，装备控制箱距用电装备程度距离不宜大于3米。特殊场合运用安全电压。电气防火组织措施建立易燃、易爆物和腐蚀介质的管理制度。建立电气防火教育制度和检查制度。组建防火队伍，健全防火岗位责任制。技术措施合理配置熔断器、自动开关和漏电保护器。电气装备周围不得堆放易燃易爆物。在电气集中的场所禁止烟火，并配备绝缘灭火器材。定期对电气与装备进行绝缘检查。合理设置防雷保护，具体规定见本公司制定下发的《现场用电安全规定》。现场电工岗位责任制9.1对现场低压配电零碎安
