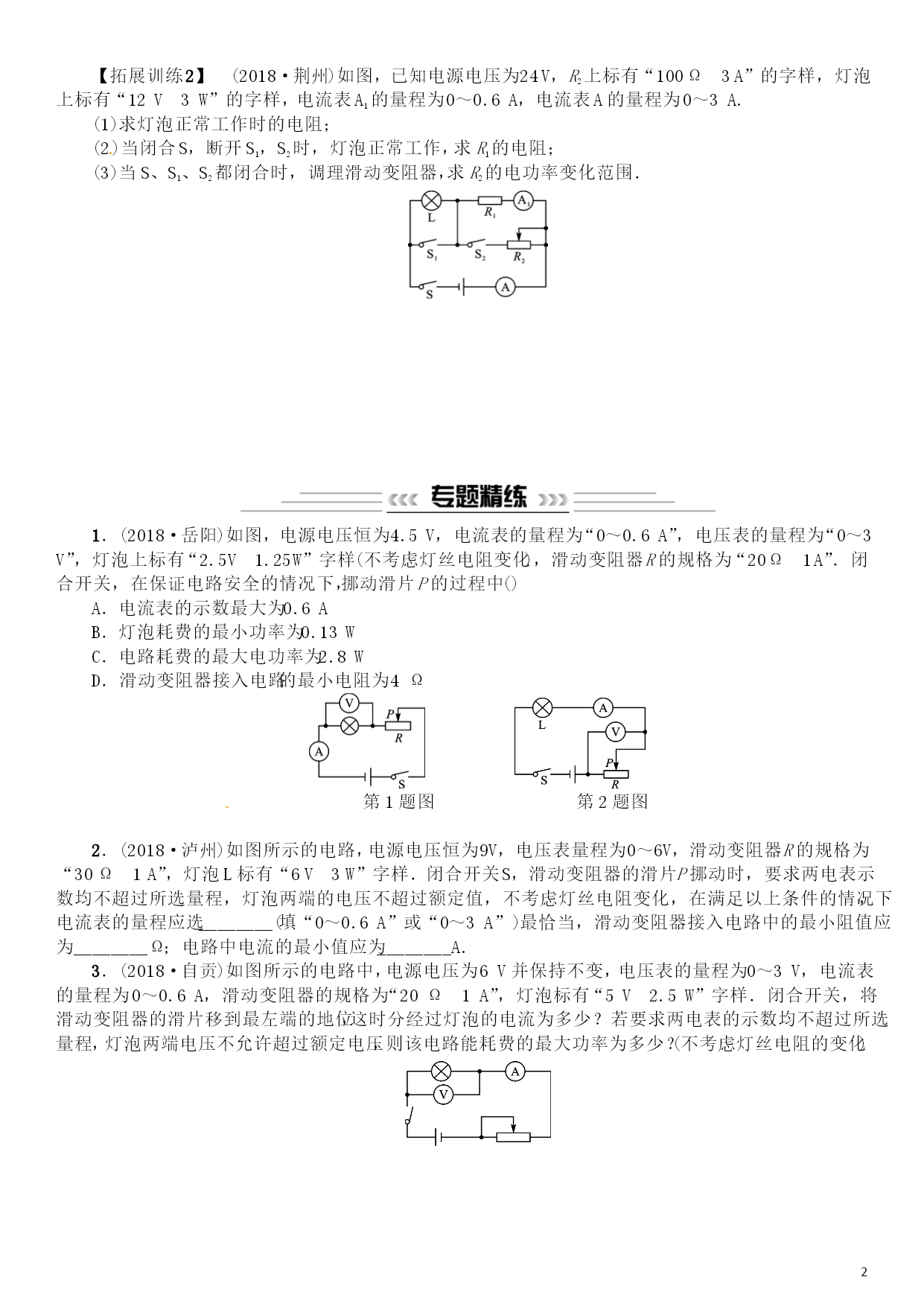

PAGEPAGE5小专题(十一)电路安全成绩类型1串联电路如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V3W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，电压表示数变化范围为________；滑动变阻器连入电路的阻值变化范围为________；电流表示数变化范围为________．【拓展训练1】如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω1A”．闭合开关，为了保证电路安全，在滑动变阻器滑片挪动过程中，滑动变阻器R2允许接入电路阻值的变化范围为________，电阻R1耗费的最大电功率为________W.拓展训练1图拓展训练2图【拓展训练2】(2018·威海)如图所示，R1的阻值为5Ω，滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为保证电路安全，R2接入电路中的最小阻值为________Ω，R1耗费的最小功率为________W.类型2并联电路如图所示，电源电压为12V，定值电阻R1为12Ω，滑动变阻器R2标有“50Ω1A”字样，电流表A1量程为0～3A，A2量程为0～0.6A．当滑动变阻器的滑片在中点时，经过滑动变阻器的电流为________A；在滑片挪动过程中，电路的最大功率为________W.【拓展训练1】如图所示，变阻器R标有“20Ω1.5A”字样，灯L标有“6V3W”的字样，当只闭合S1时，灯L正常发光，再闭合S2，变阻器滑片向右滑动的过程中，电压表示数________，电流表示数________(填“变大”“变小”或“不变”)；保持S1、S2闭合，如果电流表所接量程是0～3A，电压表所接量程是0～15V，则电路耗费的总功率变化范围是________．【拓展训练2】(2018·荆州)如图，已知电源电压为24V，R2上标有“100Ω3A”的字样，灯泡上标有“12V3W”的字样，电流表A1的量程为0～0.6A，电流表A的量程为0～3A.(1)求灯泡正常工作时的电阻；(2)当闭合S，断开S1，S2时，灯泡正常工作，求R1的电阻；(3)当S、S1、S2都闭合时，调理滑动变阻器，求R2的电功率变化范围．1．(2018·岳阳)如图，电源电压恒为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，灯泡上标有“2.5V1.25W”字样(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，挪动滑片P的过程中()A．电流表的示数最大为0.6AB．灯泡耗费的最小功率为0.13WC．电路耗费的最大电功率为2.8WD．滑动变阻器接入电路的最小电阻为4Ω第1题图第2题图2．(2018·泸州)如图所示的电路，电源电压恒为9V，电压表量程为0～6V，滑动变阻器R的规格为“30Ω1A”，灯泡L标有“6V3W”字样．闭合开关S，滑动变阻器的滑片P挪动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在满足以上条件的情况下，电流表的量程应选________(填“0～0.6A”或“0～3A”)最恰当，滑动变阻器接入电路中的最小阻值应为________Ω；电路中电流的最小值应为________A.3．(2018·自贡)如图所示的电路中，电源电压为6V并保持不变，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“5V2.5W”字样．闭合开关，将滑动变阻器的滑片移到最左端的地位，这时分经过灯泡的电流为多少？若要求两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定电压，则该电路能耗费的最大功率为多少？(不考虑灯丝电阻的变化)4．(2018·遂宁改编)如图所示电路，电源电压18V恒定不变，小灯泡上标有“12V”的字样，滑动变阻器的规格为“200Ω1A”，电流表量程为“0～0.6A”，电压表量程为“0～15V”．调理滑动变阻器滑片至某一地位时再闭合开关，小灯泡L恰好正常发光，此时电流2s内对小灯泡L做功12J，不考虑温度对电阻的影响．求：(1)小灯泡L正常发光时的电流；(2)滑动变阻器接入电路的阻值在甚么范围时才能保证电路的安全．5．如图所示，电源电压为6V，滑动变阻器R1标有“10Ω2A”的字样，当滑动变阻器滑片P在最右端时，闭合开关S，电流表A1示数为0.5A．求：(1)R2的阻值
