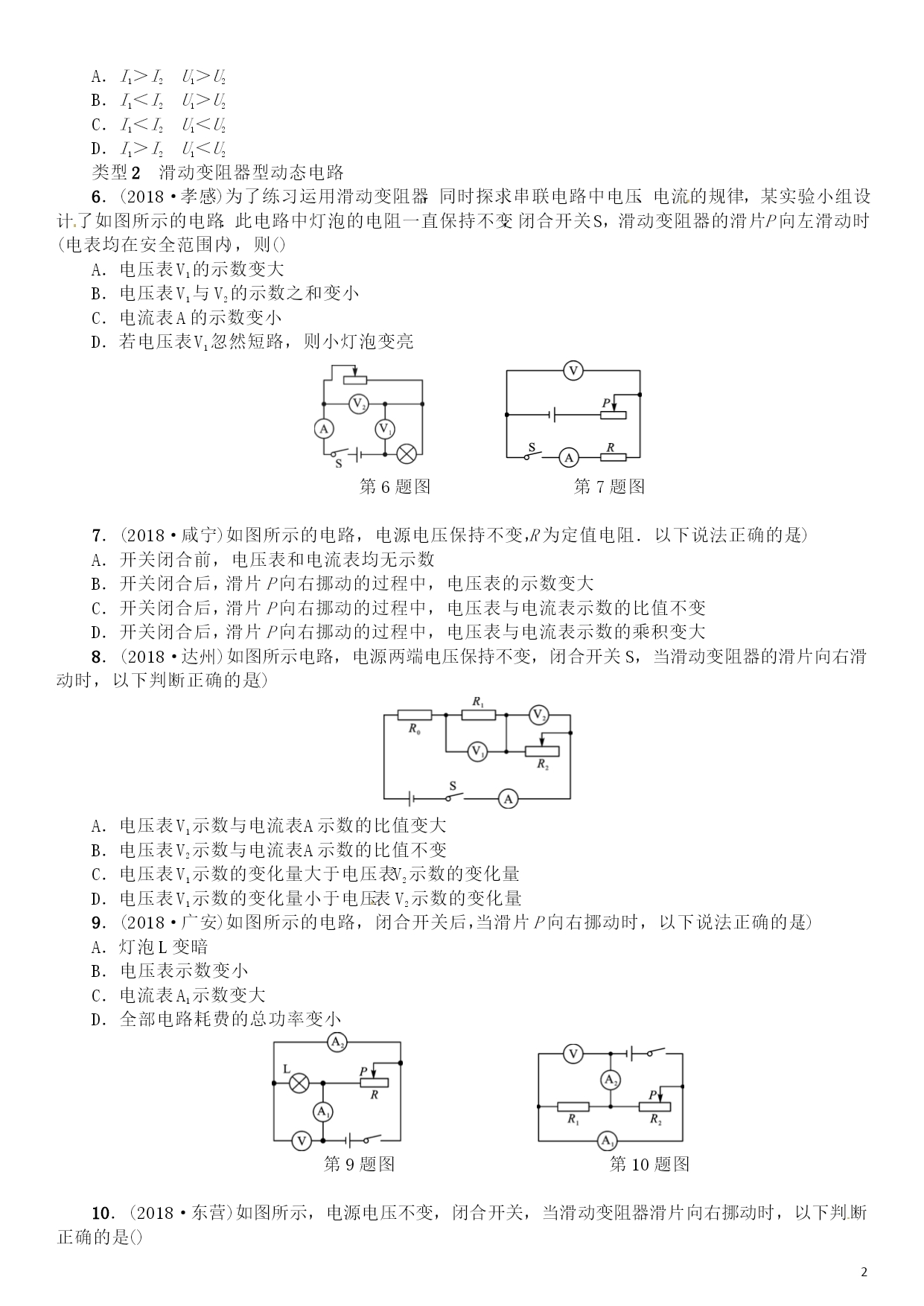

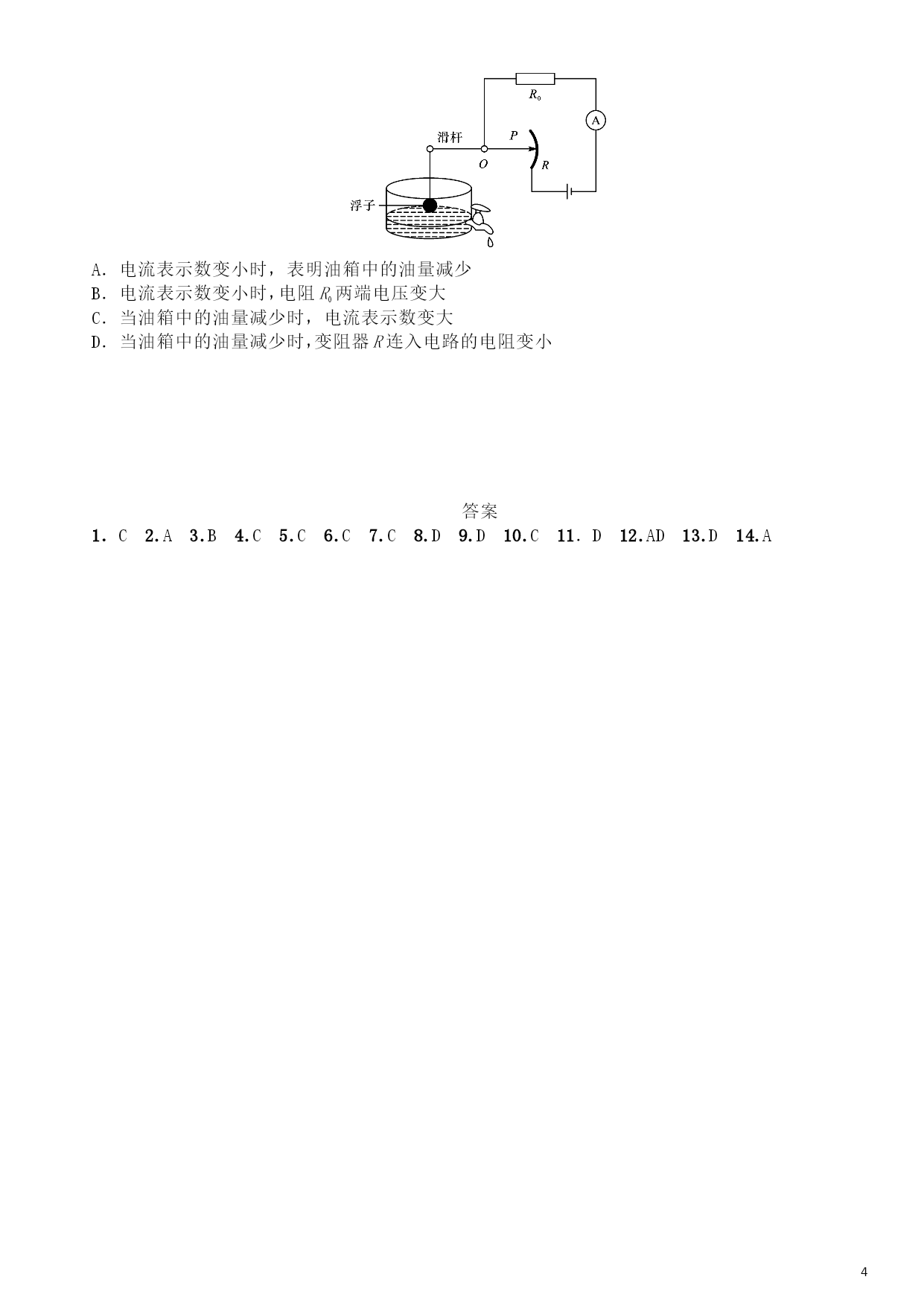

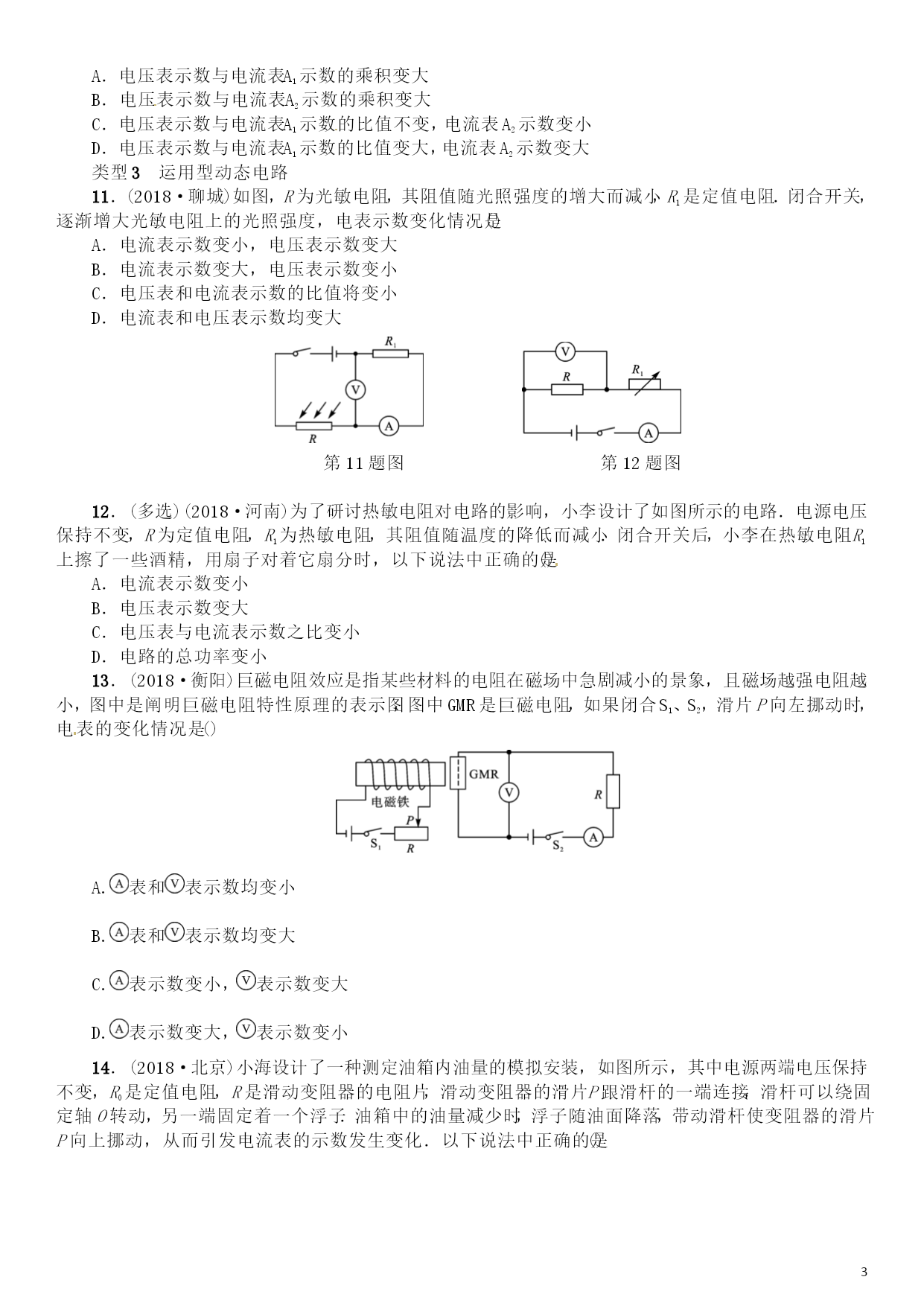

PAGEPAGE4滚动小专题(八)动态电路的定性分析(开关型、变阻器型、运用型)类型1开关型动态电路1．(2018·恩施)如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时()A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．两表示数均变大2．(2018·福建)如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则()A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行以下操作后，判断正确的是()A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大第3题图第4题图4．(2017·长春)如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则()A．U1＞U2B．U1＝U2C．I1＜I2D．I1＞I25．(2018·赤峰)如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是()A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U2类型2滑动变阻器型动态电路6．(2018·孝感)为了练习运用滑动变阻器，同时探求串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻一直保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则()A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1忽然短路，则小灯泡变亮第6题图第7题图7．(2018·咸宁)如图所示的电路，电源电压保持不变，R为定值电阻．以下说法正确的是()A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右挪动的过程中，电压表的示数变大C．开关闭合后，滑片P向右挪动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右挪动的过程中，电压表与电流表示数的乘积变大8．(2018·达州)如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，以下判断正确的是()A．电压表V1示数与电流表A示数的比值变大B．电压表V2示数与电流表A示数的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量9．(2018·广安)如图所示的电路，闭合开关后，当滑片P向右挪动时，以下说法正确的是()A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．全部电路耗费的总功率变小第9题图第10题图10．(2018·东营)如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向右挪动时，以下判断正确的是()A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大类型3运用型动态电路11．(2018·聊城)如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是()A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大第11题图第12题图12．(多选)(2018·河南)为了研讨热敏电阻对电路的影响，小李设计了如图所示的电路．电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的降低而减小．闭合开关后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇分时，以下说法中正确的是()A．电流表示数变小B．电压表示数变大C．电压表与电流表示数之比变小D．电路的总功率变小13．(2018·衡阳)巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的景象，且磁场越强电阻越小，图中是阐明巨磁电阻特性原理的表示图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左挪动时，电表的变化情况是()A.表和表示数
