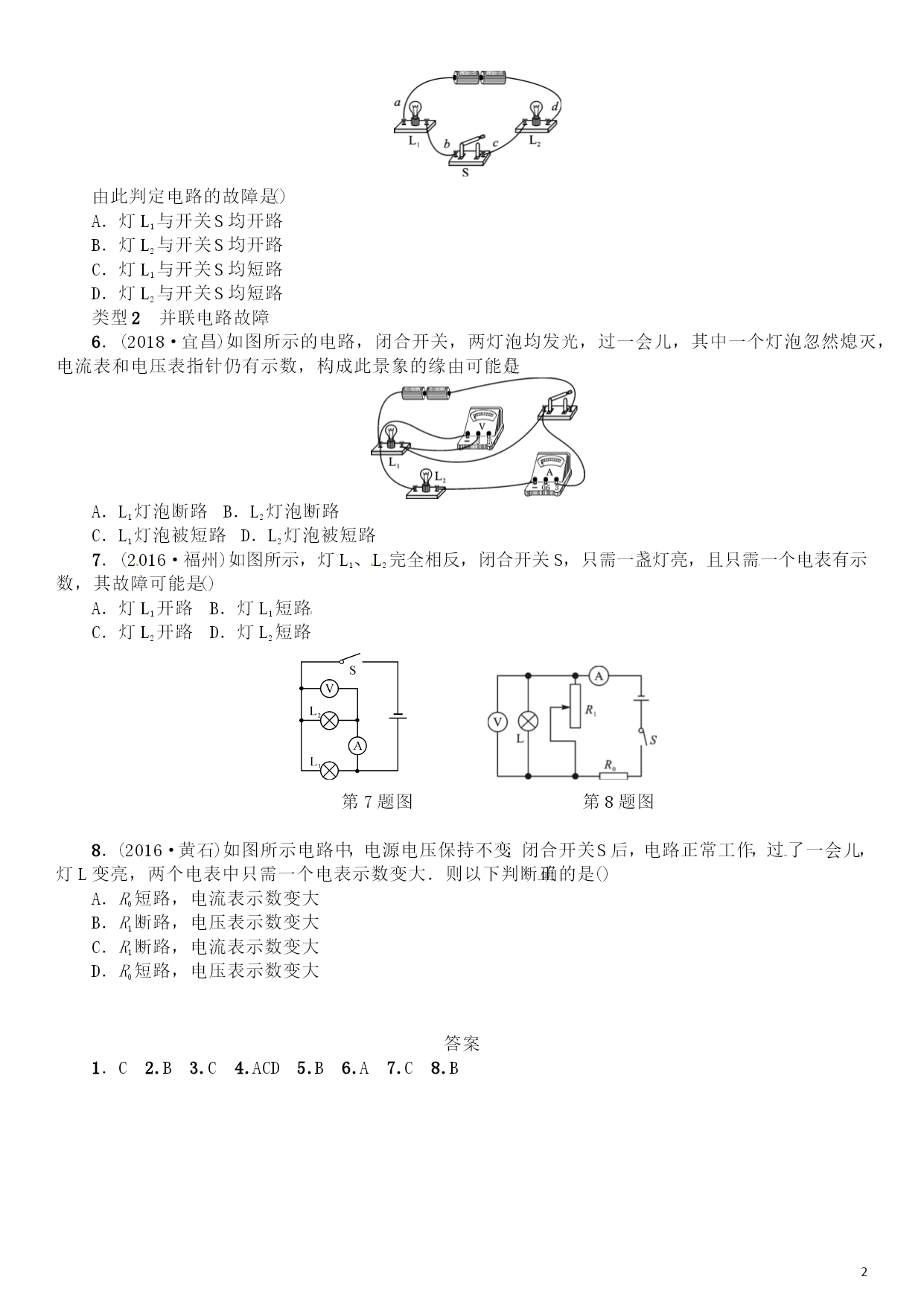

PAGEPAGE2滚动小专题(七)故障分析类型1串联电路故障1．(2017·哈尔滨)如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调理变阻器滑片P，L1变亮，L2一直不亮，出现这一景象的缘由可能是()A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路2．(2018·南京)如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡忽然熄灭，一个电表示数增大，另一个电表示数减小到几乎为零，构成此景象的缘由可能是()A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路3．(2018·长沙)小明同学在“探求串联电路电压规律”的实验中，按如图所示的电路图连接实物．闭合开关，发现灯L1和L2都不亮，排除接触不良的要素后，小明用电压表逐一与元件并联，以查找电路故障．测量得出Uab＝0，Ubc＝0，Ucd＝6V，Uad＝6V，如果电路只需一处故障，则故障可能为()A．L1断路B．L1短路C．L2断路D．L2短路4．(多选)(2017·宜宾)如图，小敏在做“连接串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，上面哪些方法能够检测出坏灯泡()A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联5．(2016·遵义)如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，因而他用一根导线分别连接到ab，bc，cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是()A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路类型2并联电路故障6．(2018·宜昌)如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡忽然熄灭，电流表和电压表指针仍有示数，构成此景象的缘由可能是()A．L1灯泡断路B．L2灯泡断路C．L1灯泡被短路D．L2灯泡被短路7．(2016·福州)如图所示，灯L1、L2完全相反，闭合开关S，只需一盏灯亮，且只需一个电表有示数，其故障可能是()A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路第7题图第8题图8．(2016·黄石)如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两个电表中只需一个电表示数变大．则以下判断正确的是()A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大答案1．C2.B3.C4.ACD5.B6.A7.C8.B
