石油化工工厂装备_02釜式反应器_概述1.ppt

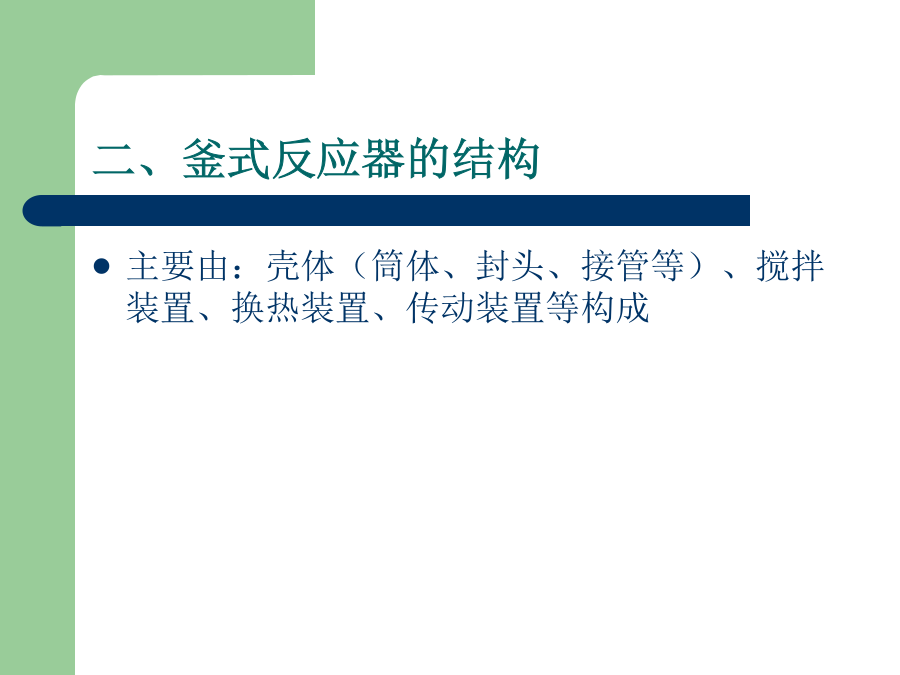

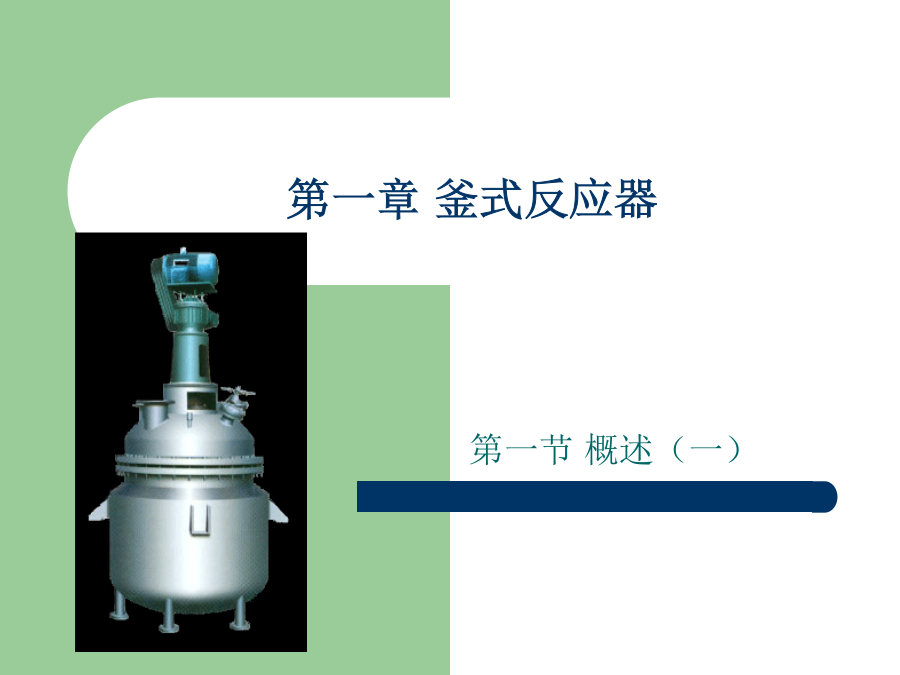

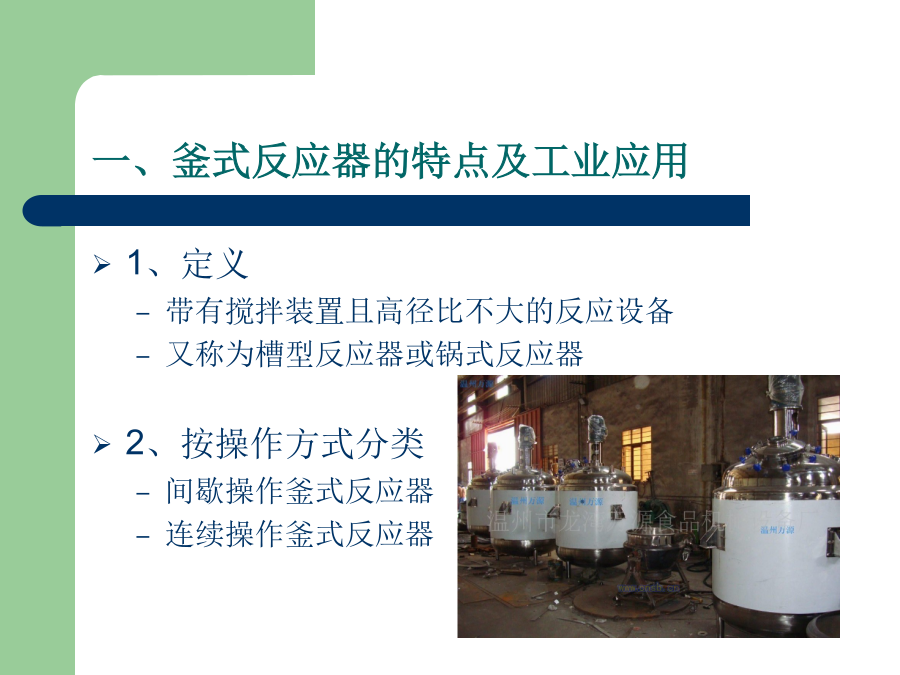

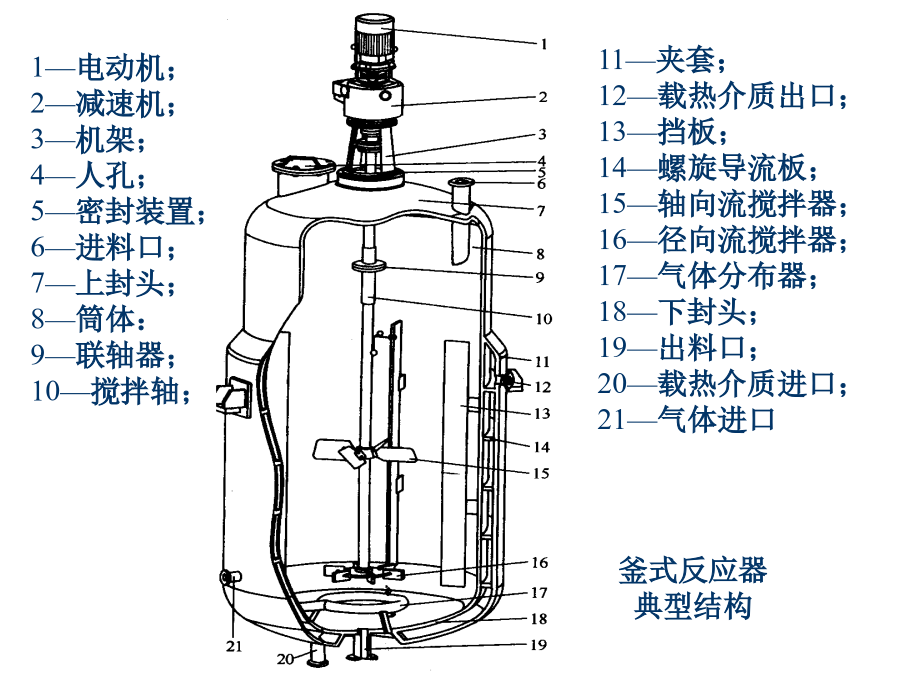

第一章釜式反应器“釜”在汉语中的意思是什么？一、釜式反应器的特点及工业应用曾经作为军用毒剂的光气就是在釜式反应器中制备的二、釜式反应器的结构1—电动机；2—减速机；3—机架；4—人孔；5—密封装置；6—进料口；7—上封头；8—筒体：9—联轴器；10—搅拌轴；（一）壳体结构包括筒体、封头和各种工艺接管筒体和封头

2024-09-03

16

1.7MB

石油化工工厂装备_07管式反应器_计算.ppt

（二）物料通过反应管的压降物料通过反应管的压降（）计算公式：—物料通过反应管的压降，Pa；—反应管总长度，m；—弯头等管件的当量长度，m；—在操作条件下物料通过反应管的流速，m/s；—反应管摩擦系数；—反应管的内径，m；—在操作条件下物料的密度，kg/m3公式中的“反应管摩擦系数λ”可通过先计算雷诺数，再利用“摩擦系数与雷诺数的关系”图查得什么是雷诺数？流体力学中，雷诺数是流体惯性力与黏性力的比值的量度,他是一个无量纲量。雷诺数较小时，黏滞力对流场的影响大于惯性力，流场中流速的扰动会因黏滞力而衰减，流体流

2024-09-03

16

280KB
