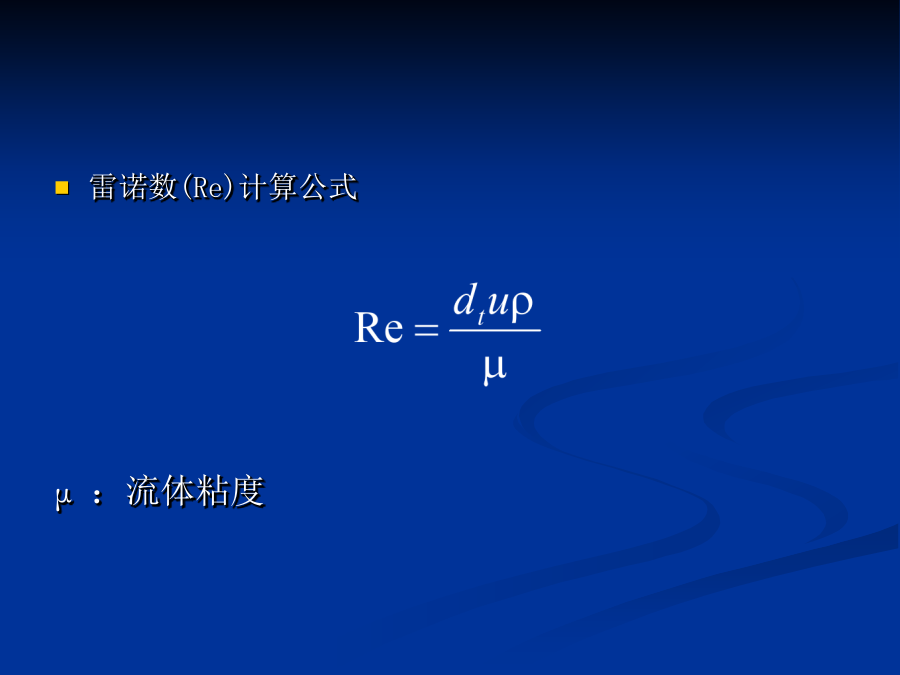

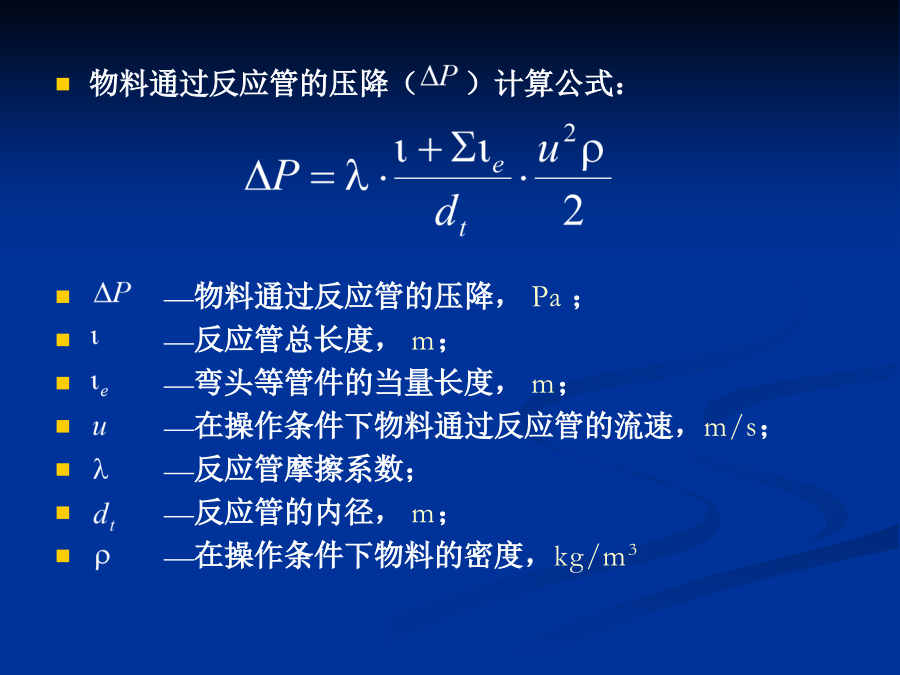

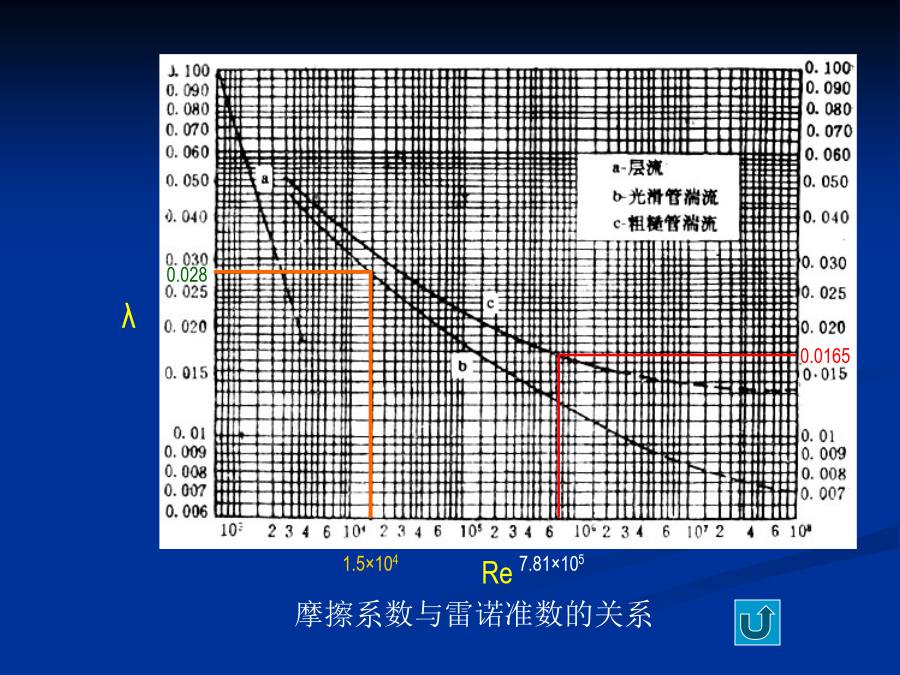

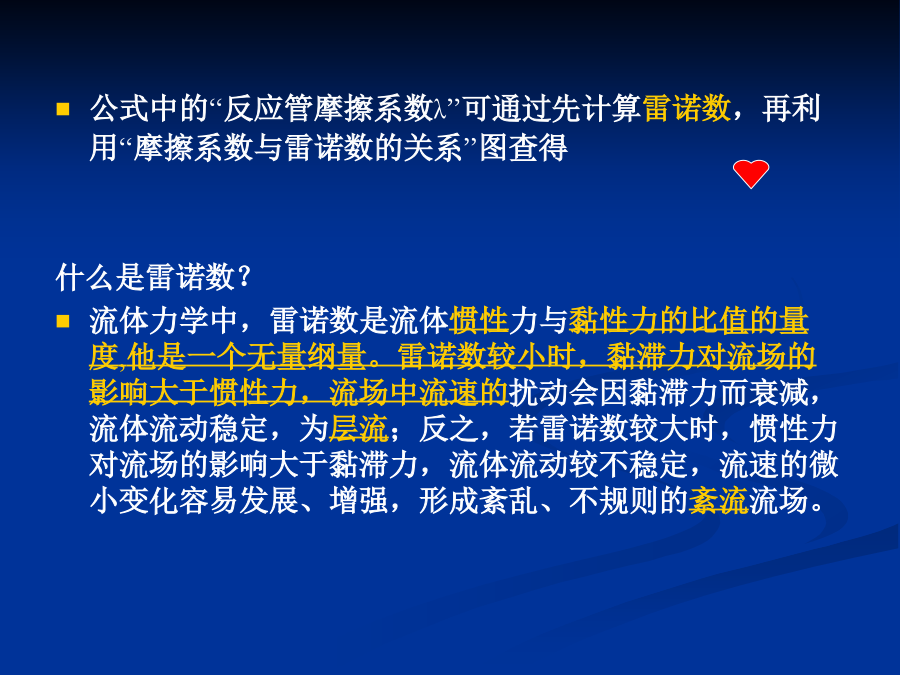

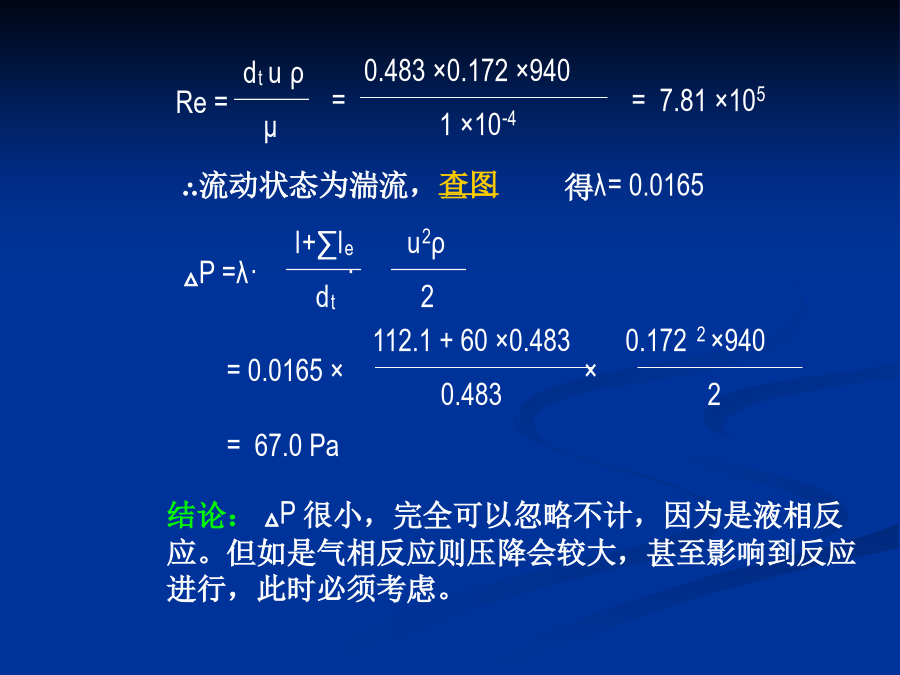

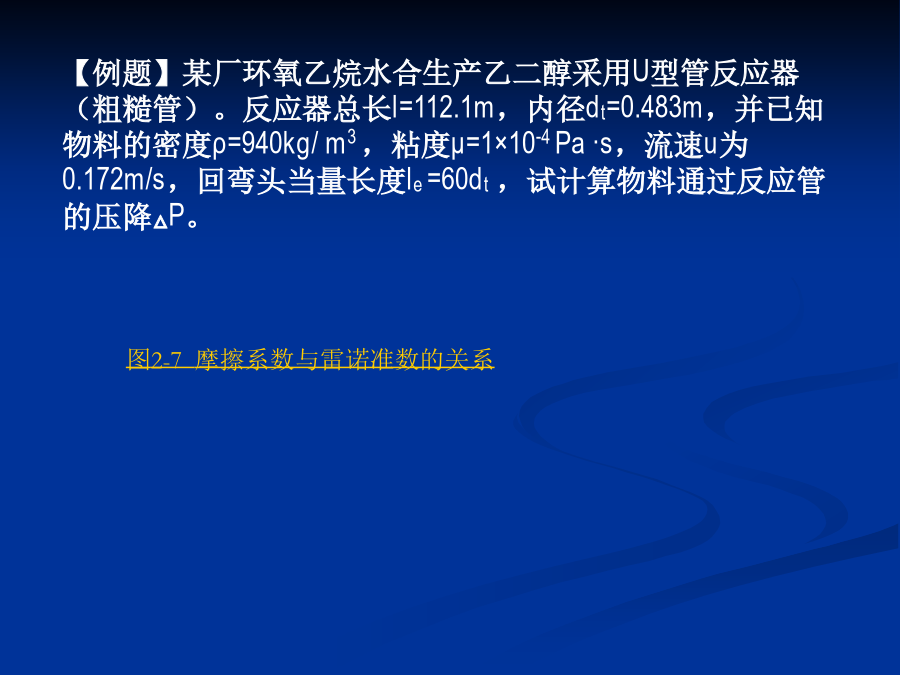

（二）物料通过反应管的压降物料通过反应管的压降（）计算公式：—物料通过反应管的压降，Pa；—反应管总长度，m；—弯头等管件的当量长度，m；—在操作条件下物料通过反应管的流速，m/s；—反应管摩擦系数；—反应管的内径，m；—在操作条件下物料的密度，kg/m3公式中的“反应管摩擦系数λ”可通过先计算雷诺数，再利用“摩擦系数与雷诺数的关系”图查得什么是雷诺数？流体力学中，雷诺数是流体惯性力与黏性力的比值的量度,他是一个无量纲量。雷诺数较小时，黏滞力对流场的影响大于惯性力，流场中流速的扰动会因黏滞力而衰减，流体流动稳定，为层流；反之，若雷诺数较大时，惯性力对流场的影响大于黏滞力，流体流动较不稳定，流速的微小变化容易发展、增强，形成紊乱、不规则的紊流流场。【例题】某厂环氧乙烷水合生产乙二醇采用U型管反应器（粗糙管）。反应器总长l=112.1m，内径dt=0.483m，并已知物料的密度ρ=940kg/m3，粘度μ=1×10-4Pa·s，流速u为0.172m/s，回弯头当量长度le=60dt，试计算物料通过反应管的压降△P。Re=1、管式反应器的特点及工业应用及结构Re
