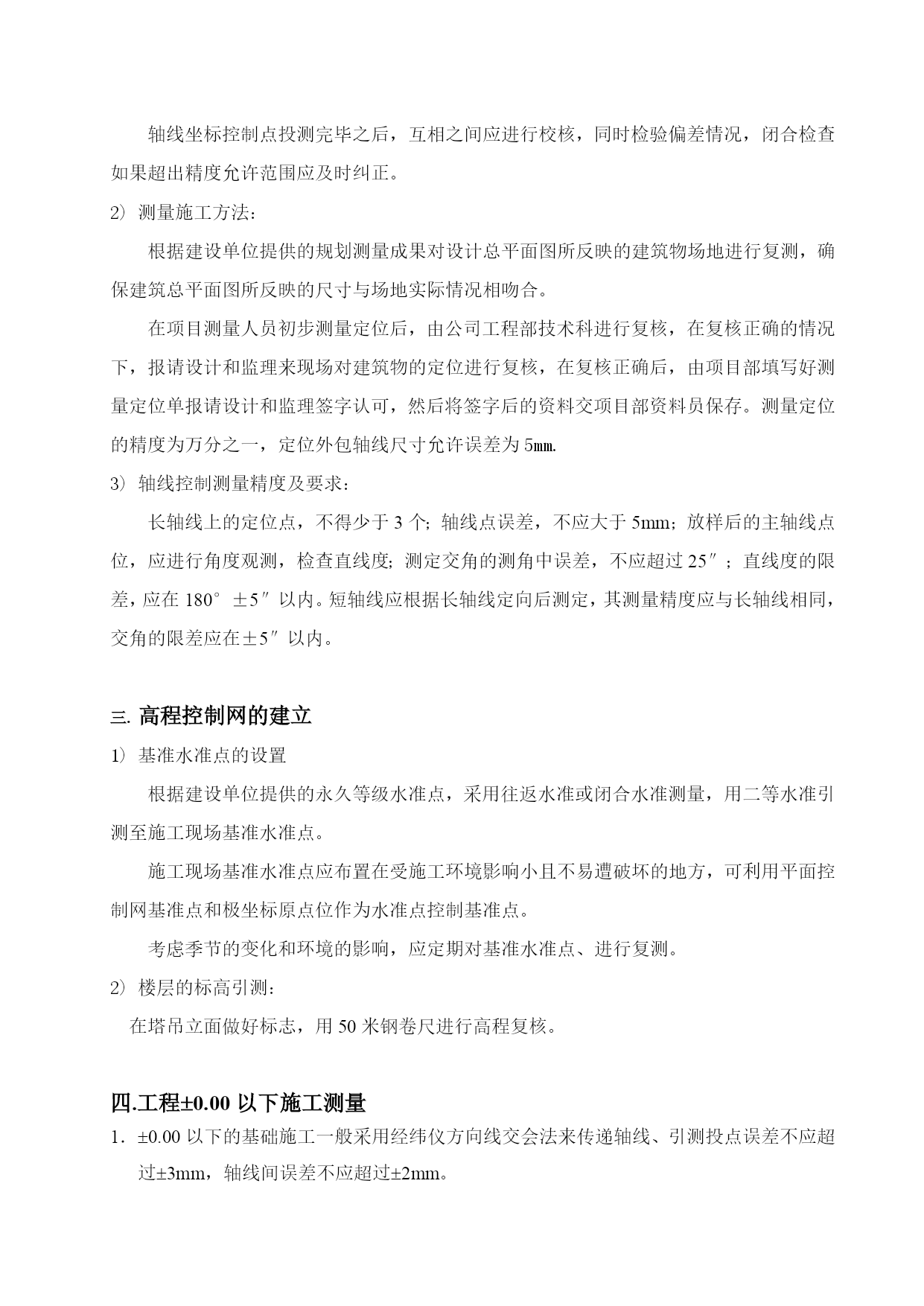

施工测量方案一.测量依据与准备1．工程测量总体安排以设计图及建设单位规划的用地地界，结合测绘成果和总平面定位，现场建立相对的一级三角控制主网，并在此基础上，指导现场定位及轴线、标高的控制施工。本工程定位，将利用一级三角控制主网，采用“坐标距离定位”的方法来进行建筑物定位及各条轴线的控制，并采取闭合检查。工程定位全站仪、经纬仪配合定位。水准标高采用水准仪测量。2．测量仪器的选用序号仪器名称型号规格测量精度1全站仪苏一光2362经纬仪DT202C3水准仪TWOPML324棱镜550m钢卷尺6无线对讲机通讯联络注：以上仪器均应鉴定合格，并在计量鉴定使用有效期内。在使用过程中，应经常检查仪器的常用指标，一旦偏差超过允许范围，应及时校正来保证测量精度。二.场区平面控制网的测设1．平面轴线控制测量1)基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据，其三角控制主网基准点精度应控制在５mm以内。基准平面控制主网是建立在基准点的基础上的，设置时要求同时满足稳定、可靠和通视三个要素，其中任何一点遭到不可预见事件的破坏或移动时，应及时复测补网。标高以建设单位提供的规划永久水准点为基准，其数值以规划最新数值为准。施工高程应根据最新数据及时调整，可利用平面控制主网基准点位作为水准点控制基准点。轴线坐标控制点投测完毕之后，互相之间应进行校核，同时检验偏差情况，闭合检查如果超出精度允许范围应及时纠正。2)测量施工方法：根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测，确保建筑总平面图所反映的尺寸与场地实际情况相吻合。在项目测量人员初步测量定位后，由公司工程部技术科进行复核，在复核正确的情况下，报请设计和监理来现场对建筑物的定位进行复核，在复核正确后，由项目部填写好测量定位单报请设计和监理签字认可，然后将签字后的资料交项目部资料员保存。测量定位的精度为万分之一，定位外包轴线尺寸允许误差为5mm.3)轴线控制测量精度及要求：长轴线上的定位点，不得少于3个；轴线点误差，不应大于5mm；放样后的主轴线点位，应进行角度观测，检查直线度；测定交角的测角中误差，不应超过25″；直线度的限差，应在180°±5″以内。短轴线应根据长轴线定向后测定，其测量精度应与长轴线相同，交角的限差应在±5″以内。三.高程控制网的建立1)基准水准点的设置根据建设单位提供的永久等级水准点，采用往返水准或闭合水准测量，用二等水准引测至施工现场基准水准点。施工现场基准水准点应布置在受施工环境影响小且不易遭破坏的地方，可利用平面控制网基准点和极坐标原点位作为水准点控制基准点。考虑季节的变化和环境的影响，应定期对基准水准点、进行复测。2)楼层的标高引测：在塔吊立面做好标志，用50米钢卷尺进行高程复核。四.工程0.00以下施工测量0.00以下的基础施工一般采用经纬仪方向线交会法来传递轴线、引测投点误差不应超过3mm，轴线间误差不应超过2mm。首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。当基槽开挖到接近设计标高时，用经纬仪分别投测出控制桩的位置，当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩指导开挖。3．±0.00以下结构施工中的标高控制高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。±0.00以下标高的施测为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在护坡桩的立面位置，首先用水泥砂浆抹成一个竖平面，在该竖平面上测设施工用基准标高点，并用红色三角作标志，同时标明绝对高程和相对标高，便于施工中使用。3.用水准仪把相应的标高引测到水平桩或轴线桩上，并画出标高标记。基坑开挖完成后，基坑坑底开挖宽度应通线校核，坑底深度应经水平标高校核无误后，并把轴线和标高引移到基坑，在基坑中设置轴线，基础边线及高程标记。在垫层面上放出承台、地梁、柱子的平面尺寸。基础模板完成后，按设计图纸要求校核模板安装的几何尺寸，在模板周边放出基础面的标高线，并用钉子标示/在竖向钢筋上用红油漆标示。基础施工完成后，把轴线引测至基础面，并按施工图放出柱截面尺寸线，有地梁、预留孔洞、管道、埋件等按施工图纸在相应的位置上放出有关的标志。五.工程0.00以上施工测量1.平面控制测量1.首层放线验收后，应将控制轴线引测至建筑物内。根据施工前布设的控制网基
