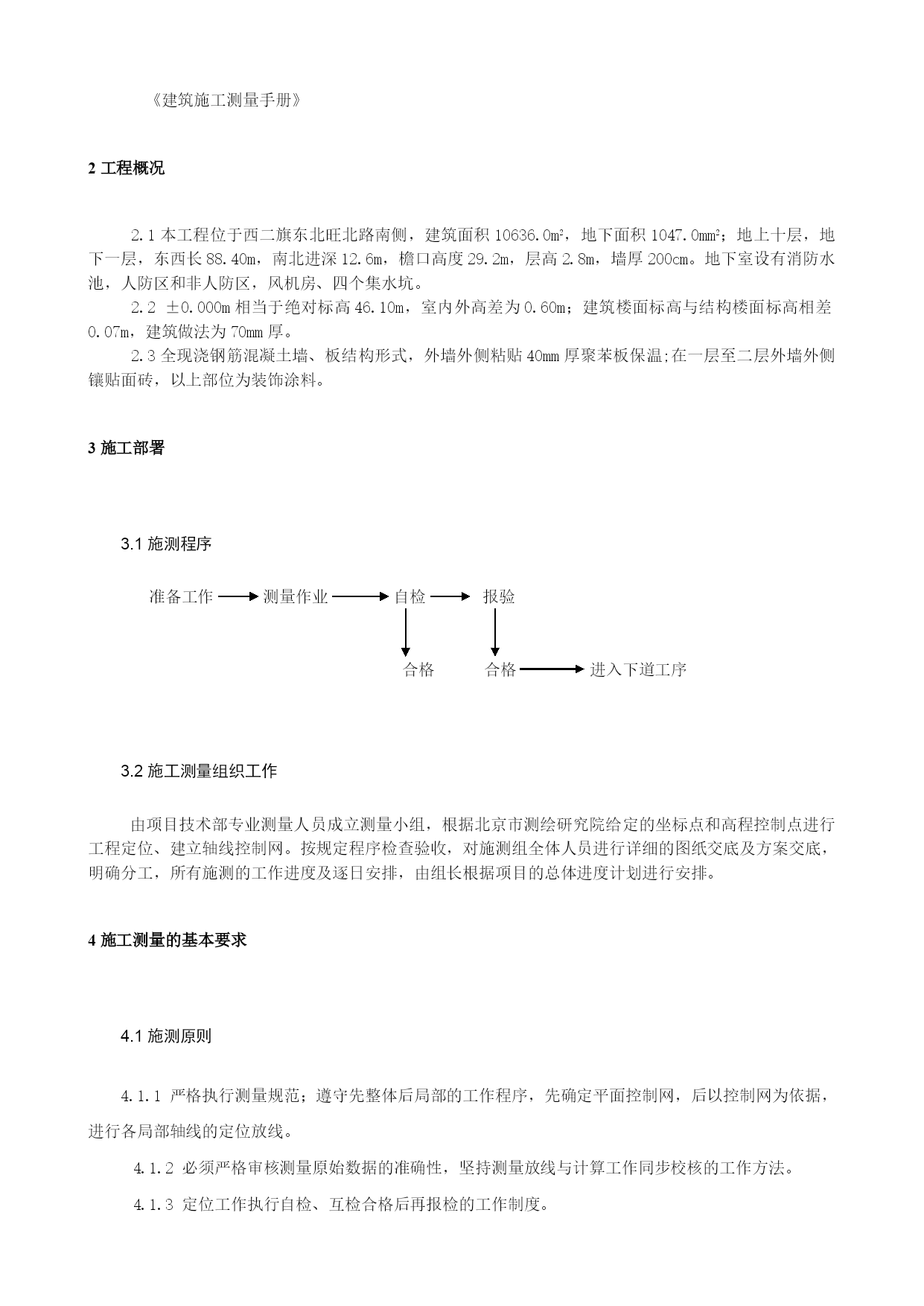

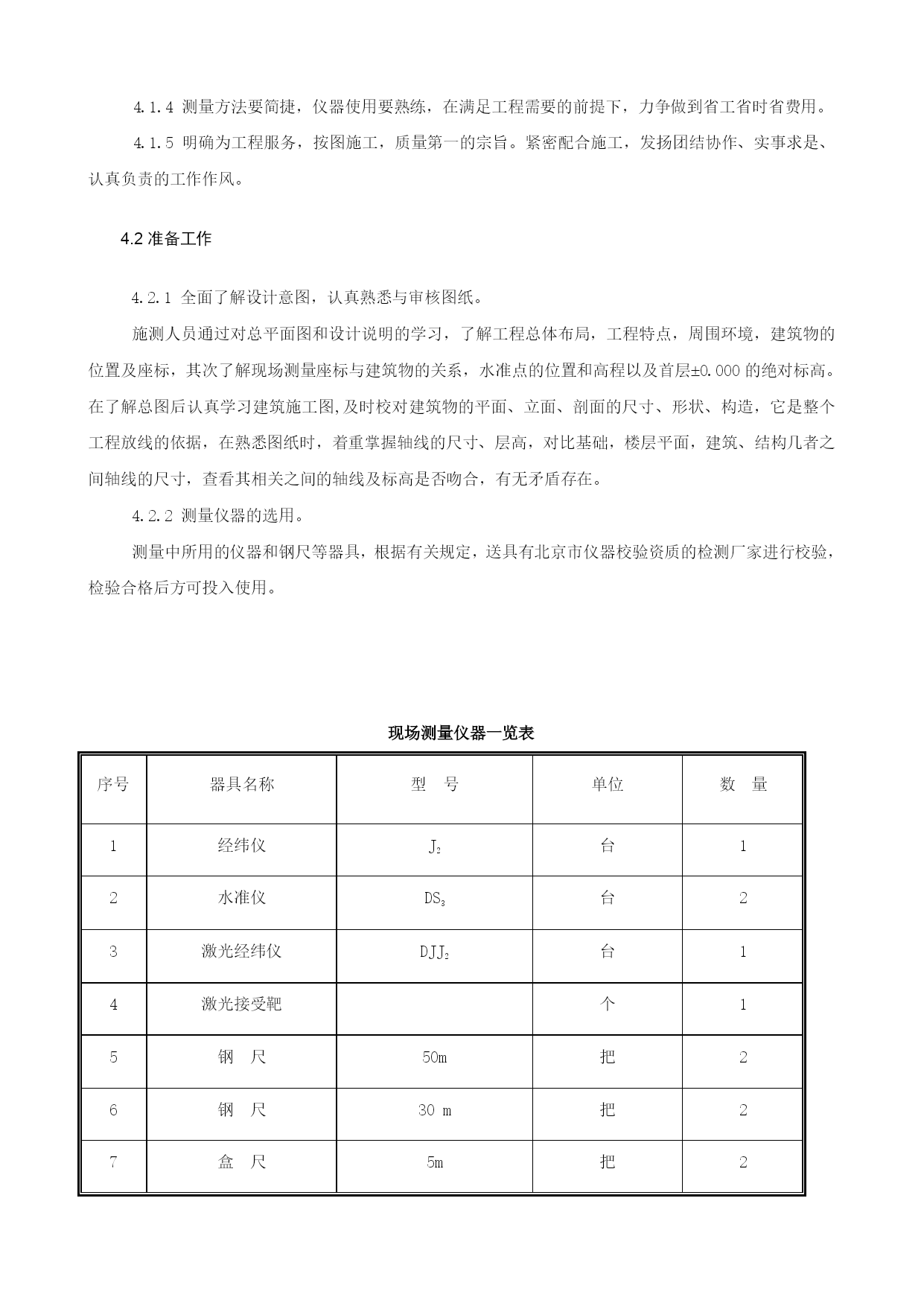

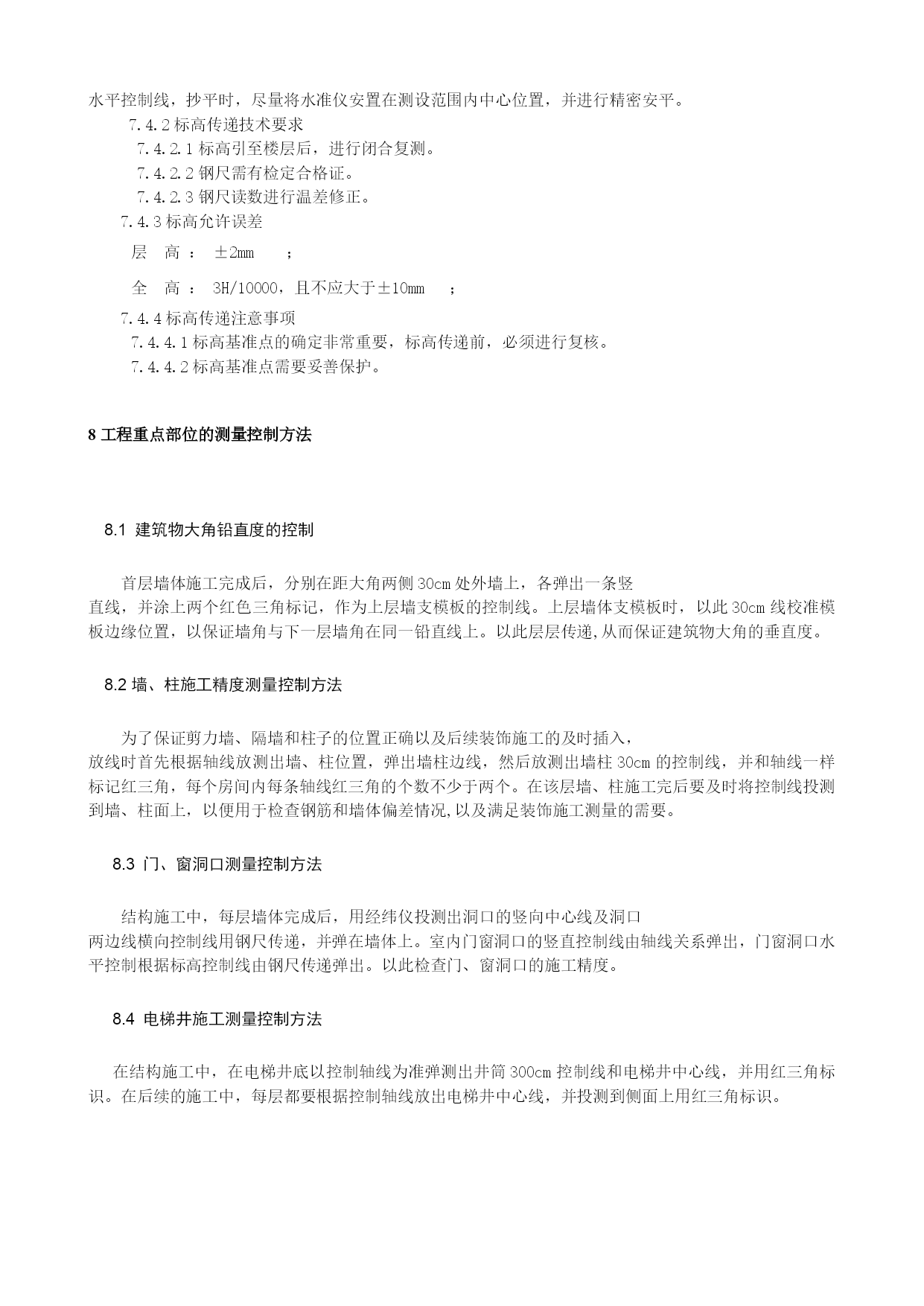

目录TOC\o"1-3"1编制依据PAGEREF_Toc44993577\h12工程概况PAGEREF_Toc44993578\h13施工部署PAGEREF_Toc44993579\h23.1施测程序PAGEREF_Toc44993580\h23.2施工测量组织工作PAGEREF_Toc44993581\h24施工测量的基本要求PAGEREF_Toc44993582\h24.1施测原则PAGEREF_Toc44993583\h24.2准备工作PAGEREF_Toc44993584\h34.3测量的基本要求PAGEREF_Toc44993585\h45工程定位与控制网测设PAGEREF_Toc44993586\h45.1工程定位PAGEREF_Toc44993587\h45.2平面控制网测设PAGEREF_Toc44993588\h45.3高程控制网的布设PAGEREF_Toc44993589\h66基础测量PAGEREF_Toc44993590\h86.1基础平面轴线投测方法PAGEREF_Toc44993591\h86.2士0.000以下部分标高控制PAGEREF_Toc44993592\h97主体结构施工测量PAGEREF_Toc44993593\h107.1平面控制网的测设PAGEREF_Toc44993594\h107.2激光经纬仪选型PAGEREF_Toc44993595\h117.3基准线竖向投测方法及技术要求PAGEREF_Toc44993596\h117.4标高竖向传递PAGEREF_Toc44993597\h138工程重点部位的测量控制方法PAGEREF_Toc44993598\h138.1建筑物大角铅直度的控制PAGEREF_Toc44993599\h138.2墙、柱施工精度测量控制方法PAGEREF_Toc44993600\h148.3门、窗洞口测量控制方法PAGEREF_Toc44993601\h148.4电梯井施工测量控制方法PAGEREF_Toc44993602\h149质量保证措施PAGEREF_Toc44993603\h1510施测安全及仪器管理PAGEREF_Toc44993609\h161编制依据1.1由北京市中天建中设计有限公司设计的《创业者家园A区5#住宅楼施工图纸》1.2《创业者家园A区5#楼施工组织设计》1.3北京市测绘设计研究院第四分院提供的《测量成果报告书》1.4土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:《工程测量规范》（GB50026-93）《建筑施工测量手册》2工程概况2.1本工程位于西二旗东北旺北路南侧，建筑面积10636.0m2，地下面积1047.0mm2；地上十层，地下一层，东西长88.40m，南北进深12.6m，檐口高度29.2m，层高2.8m，墙厚200cm。地下室设有消防水池，人防区和非人防区，风机房、四个集水坑。2.2±0.000m相当于绝对标高46.10m，室内外高差为0.60m；建筑楼面标高与结构楼面标高相差0.07m，建筑做法为70mm厚。2.3全现浇钢筋混凝土墙、板结构形式，外墙外侧粘贴40mm厚聚苯板保温;在一层至二层外墙外侧镶贴面砖，以上部位为装饰涂料。3施工部署3.1施测程序准备工作测量作业自检报验合格合格进入下道工序3.2施工测量组织工作由项目技术部专业测量人员成立测量小组，根据北京市测绘研究院给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。4施工测量的基本要求4.1施测原则4.1.1严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4.1.2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3定位工作执行自检、互检合格后再报检的工作制度。4.1.4测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。4.1.5明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.2准备工作4.2.1全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布
