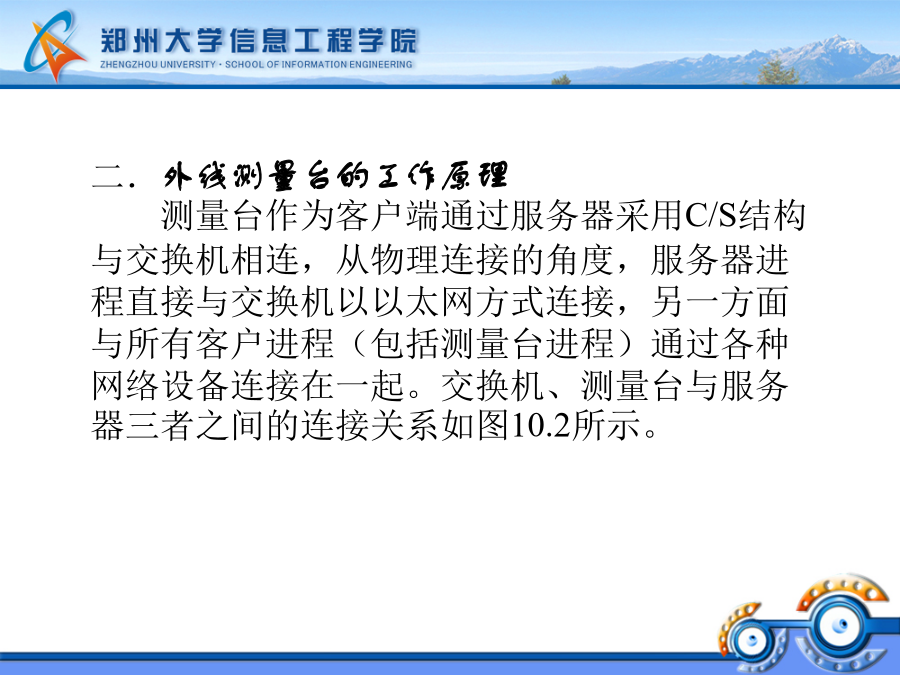

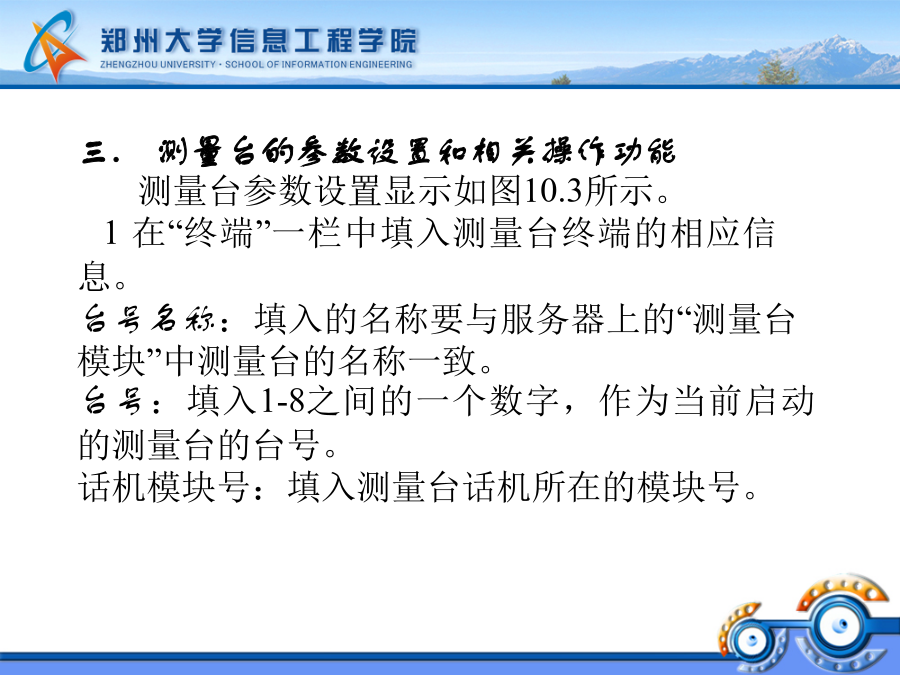

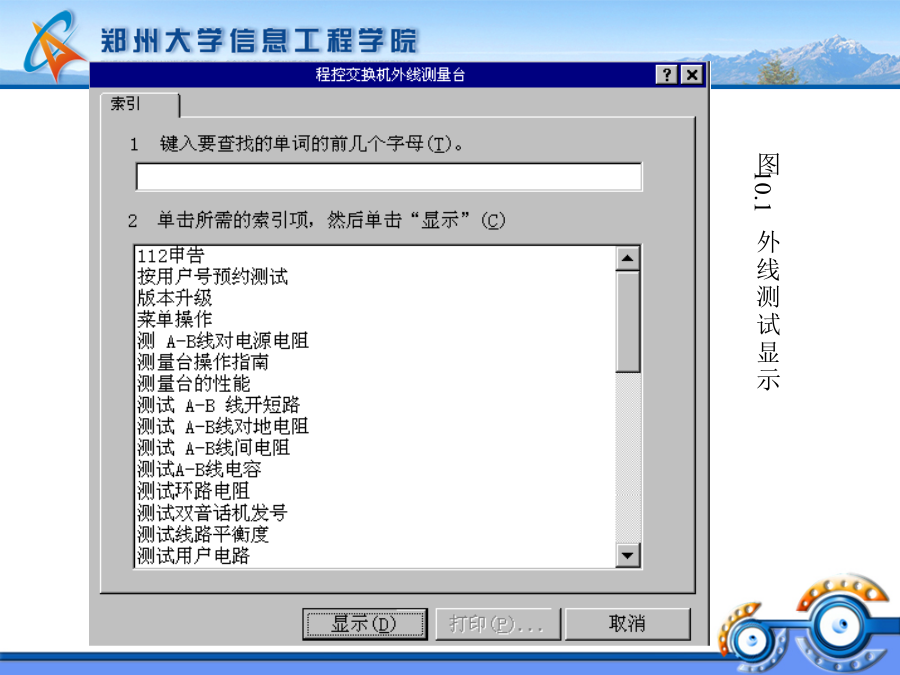

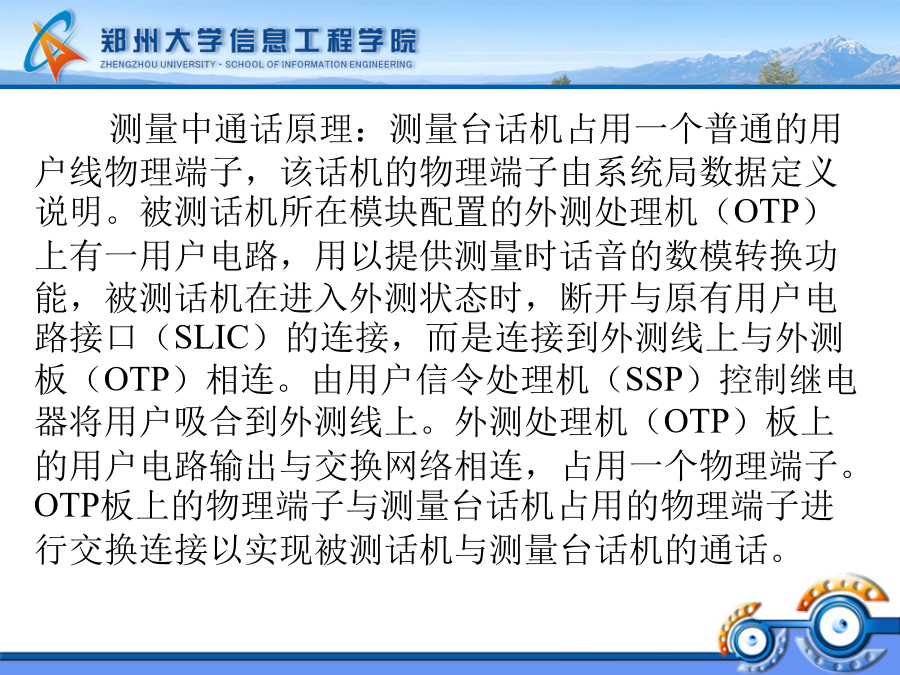

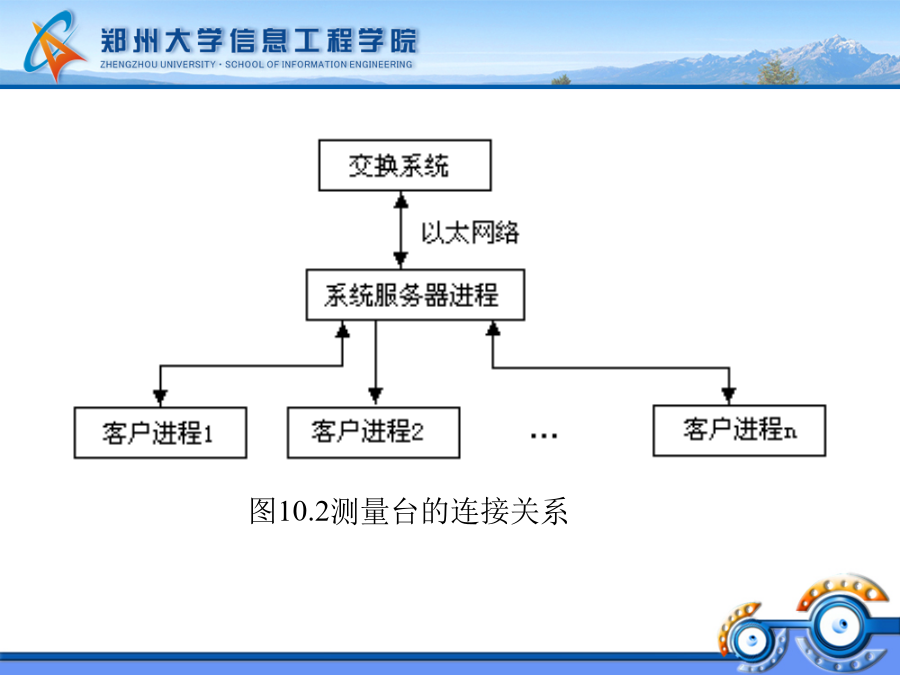

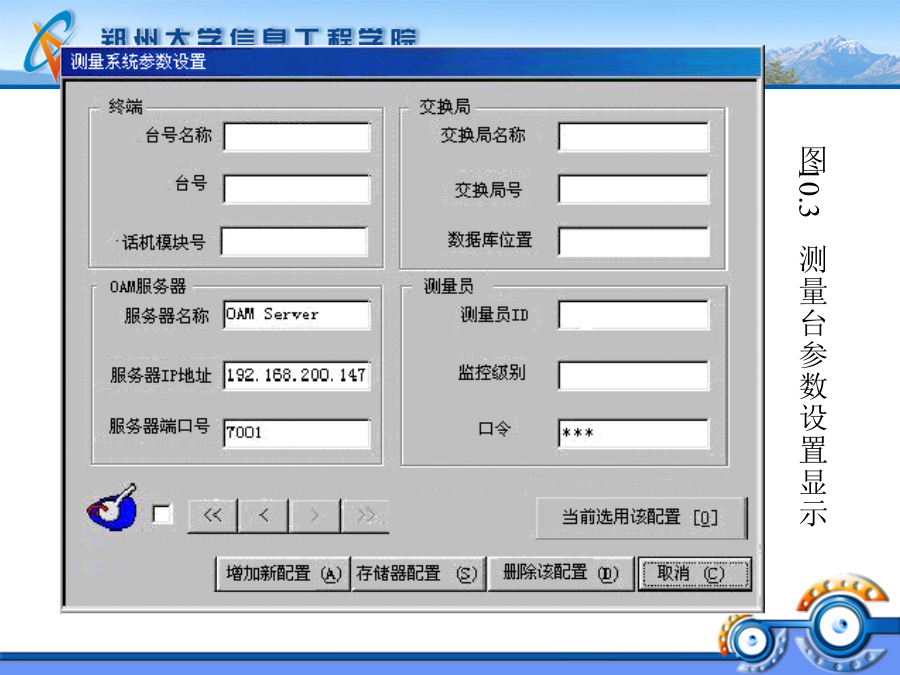

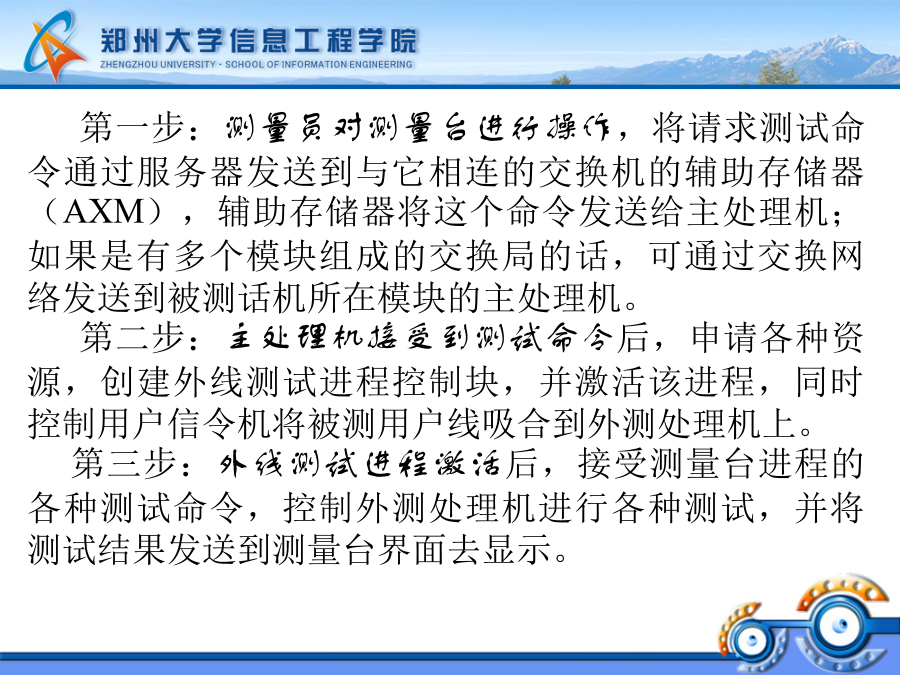

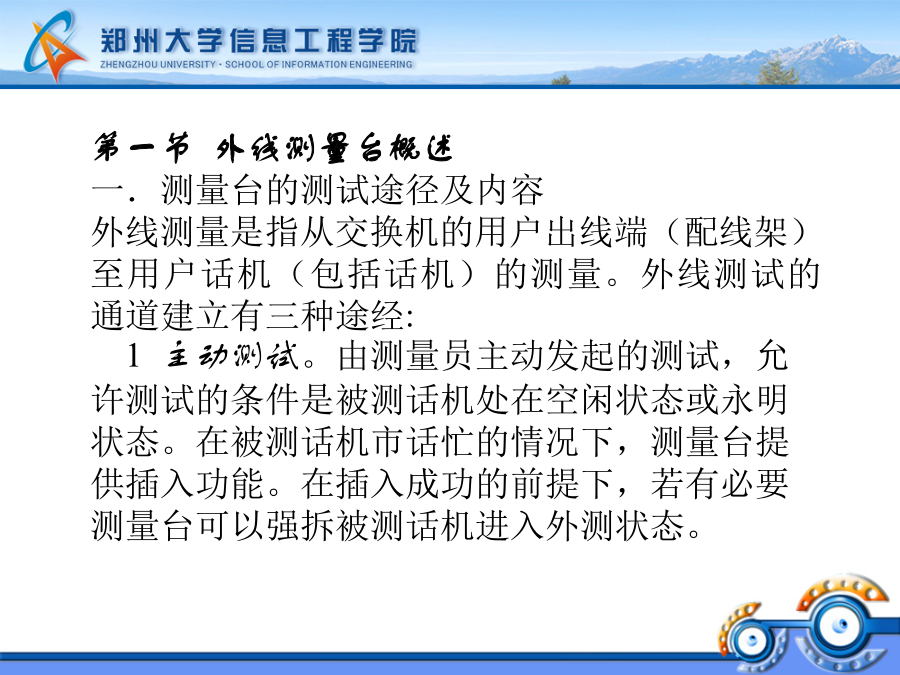

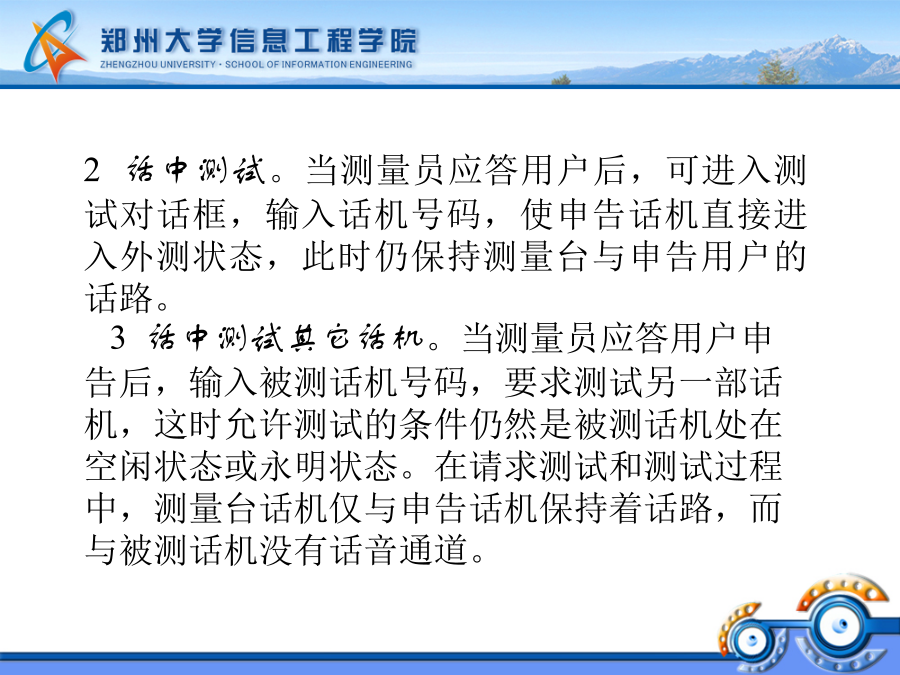

第十章外线测量系统外线测量系统就是我们通常所说的112故障测量台。它作为数字交换系统的外线测试设备,为用户检测电话线路和话机,包括ISDN用户线路及终端的故障提供了一种现代科学的手段。它的主要任务是进行话机的外线测试。为了扩展测量台功能,帮助测量员更准确的决策,外线测量台还提供了用户电路测试和特殊录音数据采集的功能。另外,为每个开通用户建立了一个卡片资料。通过卡片数据的管理,为准确、快速的获取用户话机信息提供了方便。本章主要对测量台的测试功能进行讨论。第一节外线测量台概述一.测量台的测试途径及内容外线测量是指从交换机的用户出线端(配线架)至用户话机(包括话机)的测量。外线测试的通道建立有三种途经:1主动测试。由测量员主动发起的测试,允许测试的条件是被测话机处在空闲状态或永明状态。在被测话机市话忙的情况下,测量台提供插入功能。在插入成功的前提下,若有必要测量台可以强拆被测话机进入外测状态。图10.1外线测试显示二.外线测量台的工作原理测量台作为客户端通过服务器采用C/S结构与交换机相连,从物理连接的角度,服务器进程直接与交换机以以太网方式连接,另一方面与所有客户进程(包括测量台进程)通过各种网络设备连接在一起。交换机、测量台与服务器三者之间的连接关系如图10.2所示。图10.2测量台的连接关系第一步:测量员对测量台进行操作,将请求测试命令通过服务器发送到与它相连的交换机的辅助存储器(AXM),辅助存储器将这个命令发送给主处理机;如果是有多个模块组成的交换局的话,可通过交换网络发送到被测话机所在模块的主处理机。第二步:主处理机接受到测试命令后,申请各种资源,创建外线测试进程控制块,并激活该进程,同时控制用户信令机将被测用户线吸合到外测处理机上。第三步:外线测试进程激活后,接受测量台进程的各种测试命令,控制外测处理机进行各种测试,并将测试结果发送到测量台界面去显示。测量中通话原理:测量台话机占用一个普通的用户线物理端子,该话机的物理端子由系统局数据定义说明。被测话机所在模块配置的外测处理机(OTP)上有一用户电路,用以提供测量时话音的数模转换功能,被测话机在进入外测状态时,断开与原有用户电路接口(SLIC)的连接,而是连接到外测线上与外测板(OTP)相连。由用户信令处理机(SSP)控制继电器将用户吸合到外测线上。外测处理机(OTP)板上的用户电路输出与交换网络相连,占用一个物理端子。OTP板上的物理端子与测量台话机占用的物理端子进行交换连接以实现被测话机与测量台话机的通话。图10.3测量台参数设置显示三.测量台的参数设置和相关操作功能测量台参数设置显示如图10.3所示。1在“终端”一栏中填入测量台终端的相应信息。台号名称:填入的名称要与服务器上的“测量台模块”中测量台的名称一致。台号:填入1-8之间的一个数字,作为当前启动的测量台的台号。话机模块号:填入测量台话机所在的模块号。2在“OAM服务器”一栏中填入服务器的相关信息。服务器名称:填入测量台所连接的服务器的名称。服务器IP地址:服务器所在的IP地址。如:192.168.200.147。服务器端口号:服务器所在的端口。如:7001。5对连续用户号码的用户线自动进行以下各种测量:1.测试A-B线间绝缘电阻2.测试A-B线对地绝缘电阻3.测试A-B线对电源绝缘电阻4.测试用户线是否开短路6预约自动测试7使用用户号码测试用户电路8当用户永明或永明撤消时,显示用户号码并自动登记9用户卡片的建立、修改、删除、查询和打印。第二节测试台的操作当受理用户对外线设备的障碍申告(112)后,在测量台上显示出用户号码。有两种情况可以对用户进行故障测试。一是在测量员与申告用户保持通话状态下,对申告话机或另一部故障话机进行外线测试。二是用户挂机,测量员随后对用户发起测试,测量员也可以主动发起对用户的外线测试,就是定期或不定期的对外线进行自动测试。对用户的测试可以是单项测试,也可以是多项测试。一次输入命令可以是对单一用户进行测试,也可以是对多个用户进行测试。3测试环路电阻:环路电阻指的是从用户电路的出线端开始到用户话机之间的线路电阻和用户话机机内电阻之和。如果环路电阻>2100欧姆(用户话机600欧姆,线路电阻1500欧姆),则说明从用户电路的出线端开始到用户话机之间的线路或用户话机异常。在测试环路电阻时,用户话机必须处在摘机状态。4测试线路平衡度:线路平衡度指的是A线对地电阻与B线对地电阻之差。当测试线路平衡度差时,用户话机话音质量就会不好。通过测试线路平衡度可以知道A线对地电阻与B线对地电阻之差是否正常。8测试A-B线间电阻:该项测试用于检测A-B线之间的绝缘电阻。当绝缘电阻<30K欧姆时,说明A-B线之间有混线。在测试A-B线间电阻时,用
