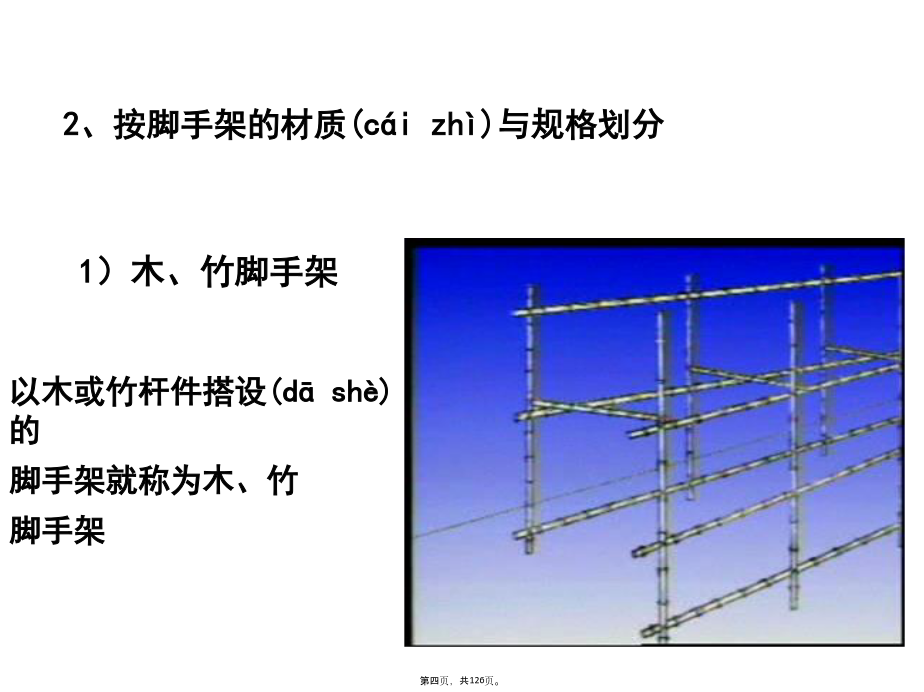

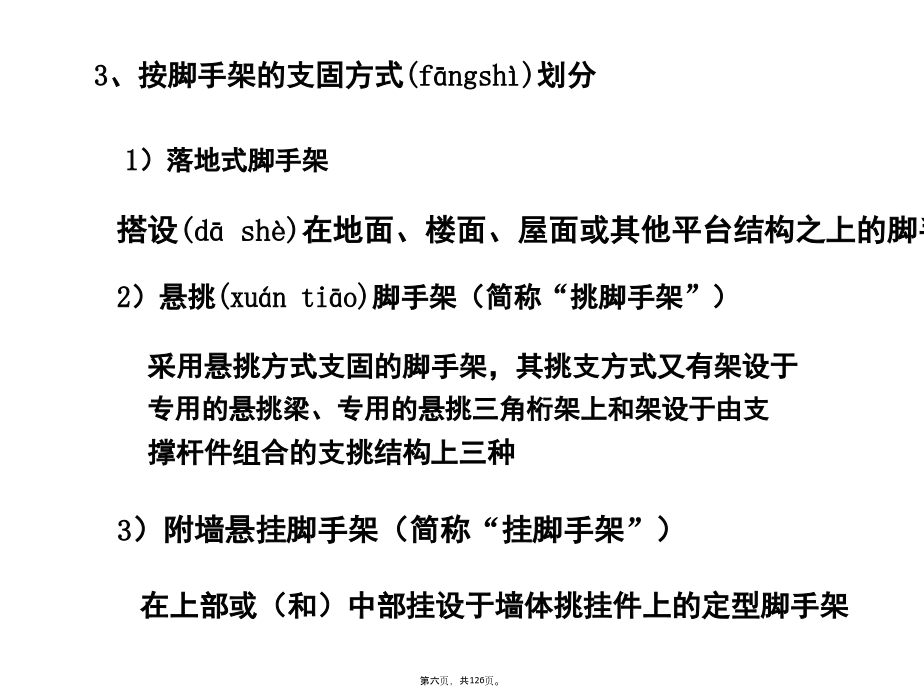

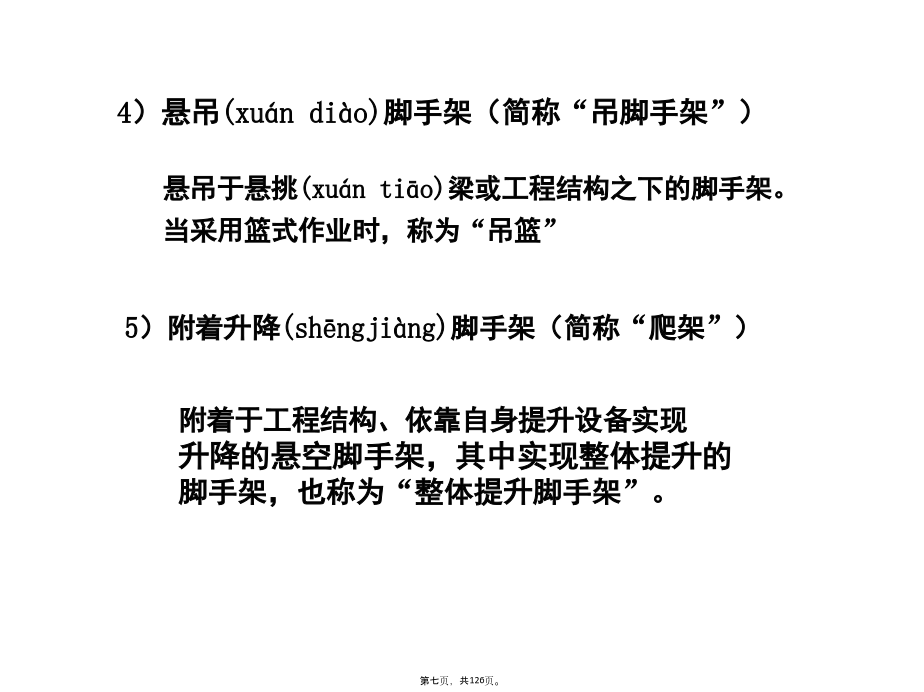

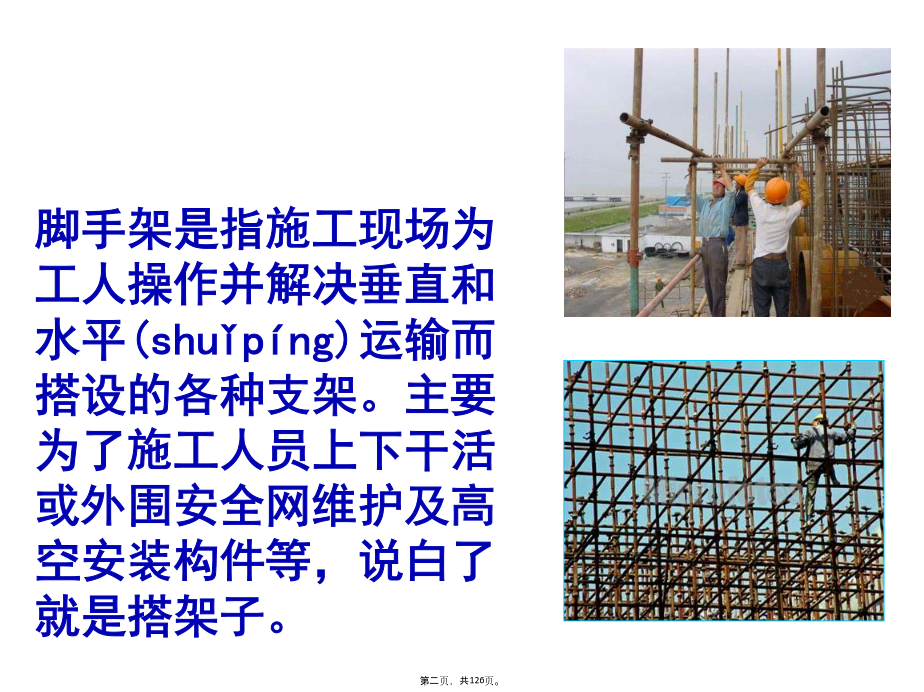

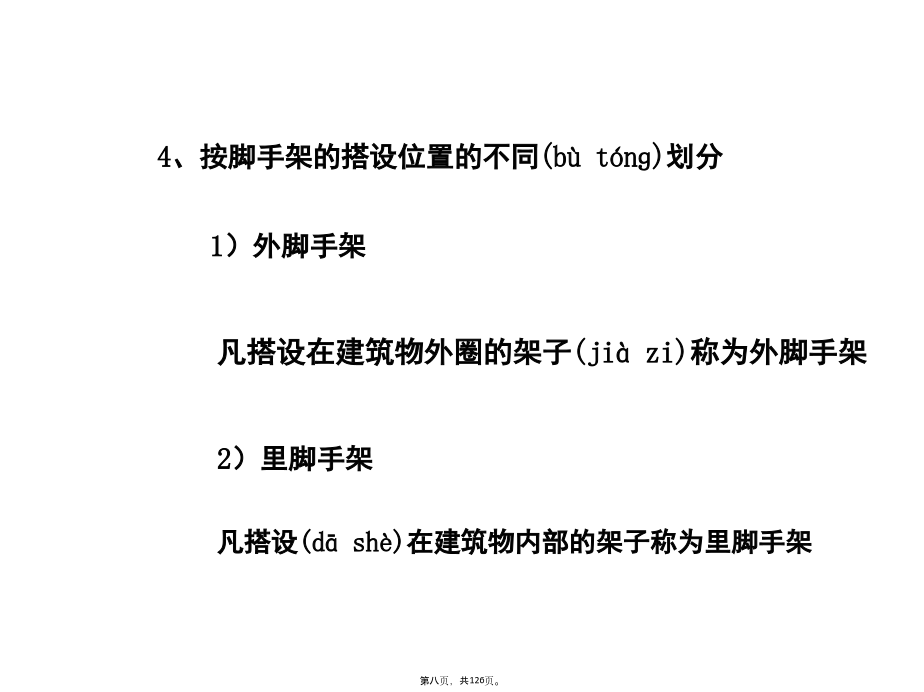

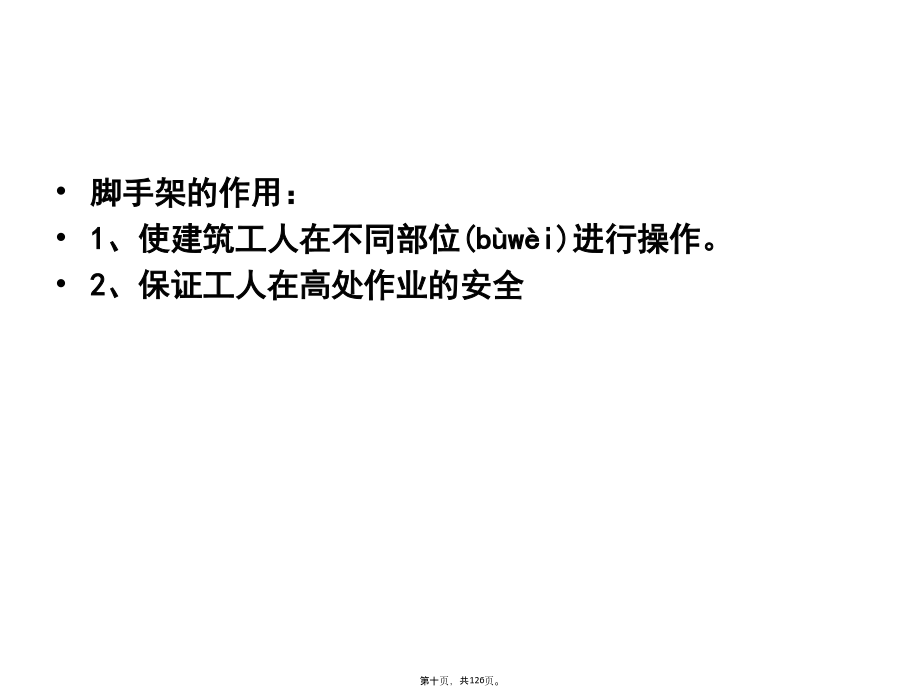

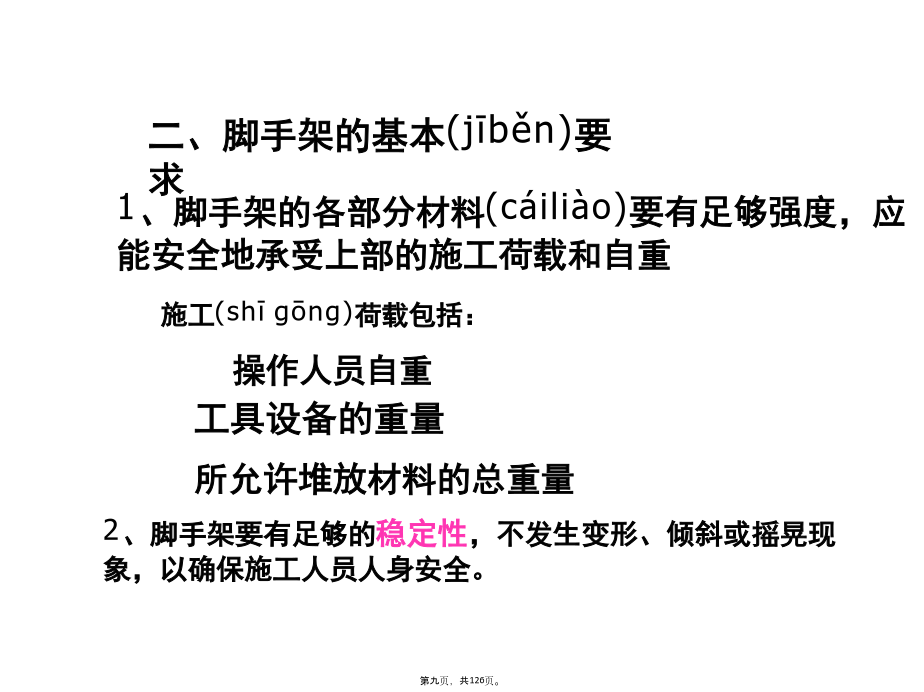

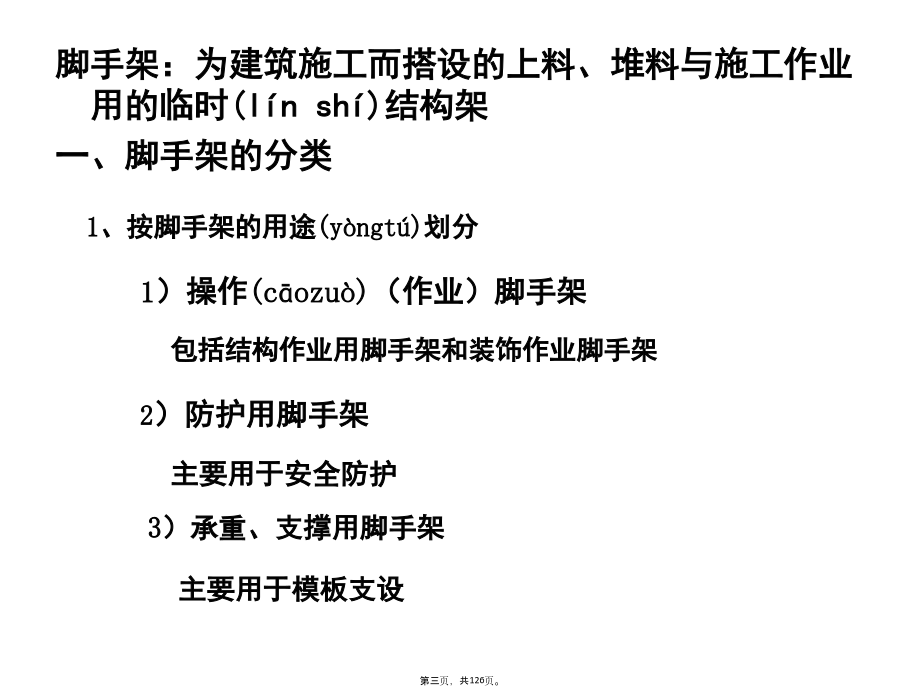

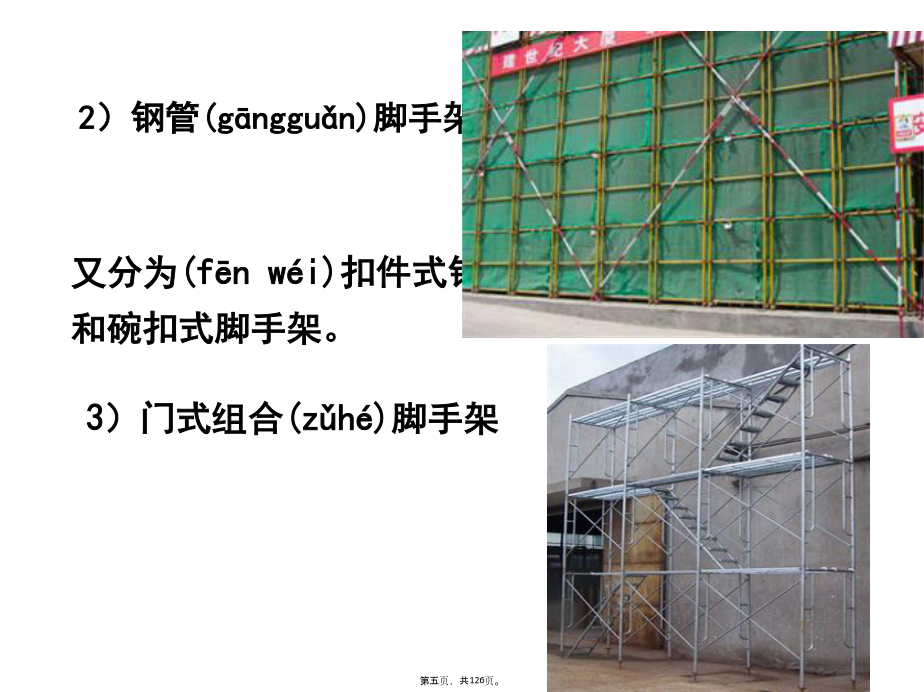

第七章脚手架工程(gōngchéng)脚手架是指施工现场为工人操作并解决垂直和水平(shuǐpíng)运输而搭设的各种支架。主要为了施工人员上下干活或外围安全网维护及高空安装构件等，说白了就是搭架子。脚手架：为建筑施工而搭设的上料、堆料与施工作业用的临时结构架一、脚手架的分类2、按脚手架的材质与规格划分2）钢管(gāngguǎn)脚手架3、按脚手架的支固方式(fāngshì)划分4）悬吊(xuándiào)脚手架（简称“吊脚手架”）4、按脚手架的搭设位置的不同(bùtónɡ)划分二、脚手架的基本要求脚手架的作用：1、使建筑工人在不同部位进行操作。2、保证工人在高处作业的安全脚手架术语旋转扣件-----用于平行或斜交杆件间连接的扣件。对接扣件-----用于杆件对接连接的扣件。防滑扣件-----根据抗滑要求增设的非连接用途扣件。底座-----设于立杆底部的垫座。固定底座-----不能调节支垫高度的底座。可调底座-----能够调节支垫高度的底座。垫板-----设于底座下的支承板。立杆-----脚手架中垂直于水平面的竖向杆件。外立杆-----双排脚手架中离开墙体一侧的立杆，或单排架立杆。内立杆-----双排脚手架中贴近墙体一侧的立杆。角杆-----位于脚手架转角处的立杆。双管立杆-----两根并列紧靠的立杆。主立杆-----双管立杆中直接承受顶部荷载的立杆。副立杆-----双管立杆中分担主立杆荷载的立杆。水平杆-----脚手架中的水平杆件。纵向(zònɡxiànɡ)水平杆-----沿脚手架纵向(zònɡxiànɡ)设置的水平杆。横向水平杆-----沿脚手架横向设置的水平杆。扫地杆-----贴近地面，连接立杆根部的水平杆。纵向(zònɡxiànɡ)扫地杆-----沿脚手架纵向(zònɡxiànɡ)设置的扫地杆。横向扫地杆-----沿脚手架横向设置的扫地杆。4、脚手架必须保证安全，符合高空作业的要求。7.2扣件式钢管(gāngguǎn)脚手架第十八页，。第十九页，。第二十页，。第二十一页，。一、构配件截面尺寸3）钢管(gāngguǎn)的尺寸和表面质量应符合规定。2、扣件2）脚手架采用的扣件，在螺栓(luóshuān)拧紧扭力钜达65KNM时，不得发生破坏。3、脚手板(shǒubǎn)3）木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》(GNJ5)中Ⅱ级材质的规定。脚手板厚度不应小于50mm，板端应各设直径为4mm的镀锌钢丝箍两道。构造要求2纵向水平杆（大横杆）纵向水平杆构造要满足下列要求：（2）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3；2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；3）当使用竹笆脚手板时，纵向水平杆采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。3横向水平杆（小横杆）横向水平杆的构造要遵守下列规定：（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。（3）单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，长度不应小于180mm。4脚手板脚手板的设置应符合下列规定：（1）作业层脚手板应铺满、铺稳，离开墙面(qiánɡmiàn)120-150mm。（2）脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130-150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。5立杆立杆构造有以下规定：（1）每根立杆底部应设置底座和垫板。（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆。横向扫地杆亦应采用直角扣件固定在仅靠纵向扫地杆下的立杆上。第三十三页，。（3）脚手架底层步距不应大于2m。6连墙件（1）连墙件设置的数量
