操作手册V3.0BST106-BX1/CX1称重控制器（料斗称重秤用）杭州万博电子衡器有限公司前言衷心感谢您选用本公司产品!本手册包含产品的安全提示、技术指标、人机界面、安装配线、功能操作等方面的内容。请阅读与所购买产品相关的部分内容即可。主要特点：

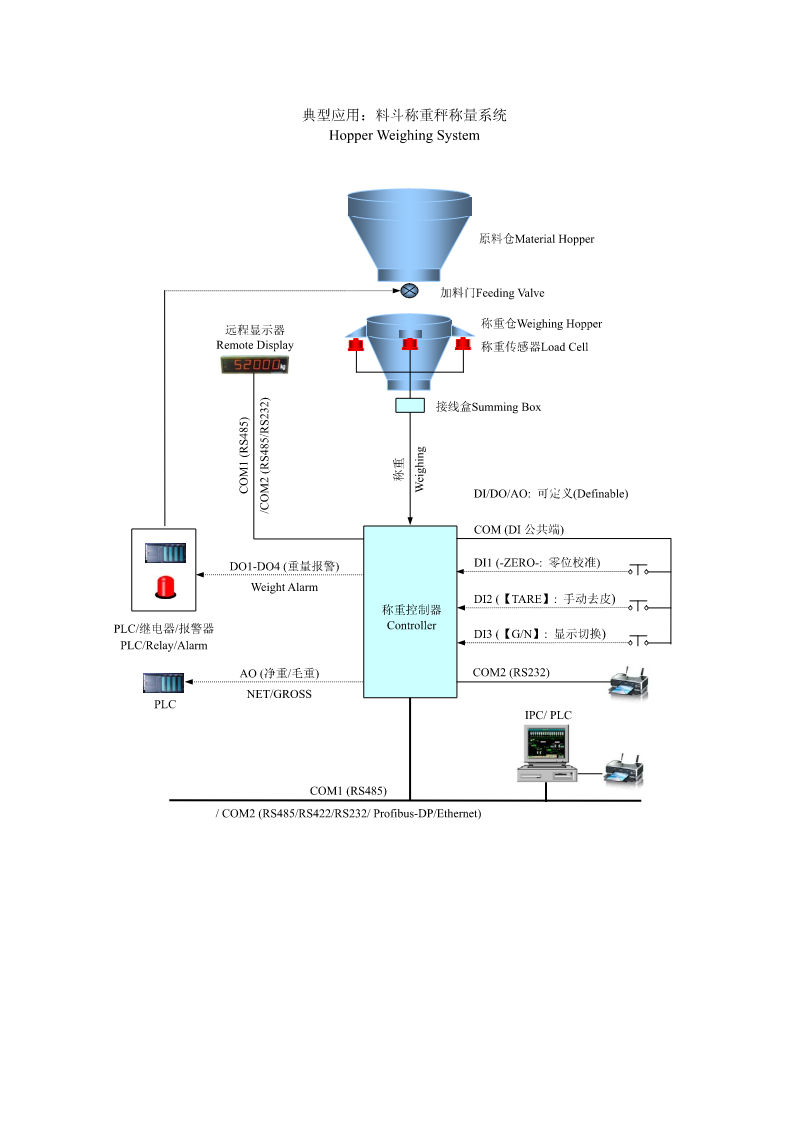

主要用于料斗称重秤。
菜单式/快捷操作（带按键音），按键加锁或手/自动加密设定。
数字调校与设定。
24位∑-△ADC称重采样，可选2/4/6线制接法，可连接8个350Ω称重传感器。
1路4~20mA重量信号输出。
开关量输入输出：3路无源DI输入，4路继电器DO输出。
自动零位跟踪，异常自诊断，抗干扰能力强。
可选双通信口连接上位机/打印机/远程显示器。
可打印当前净重与毛重显示数据。产品选型：×××××供电:
1－AC220V
2－AC110V通信:
0－RS485
1－RS485+RS485/RS422
2－RS485+RS232
3－RS485+Profibus-DP
4－RS485+Ethernet用途:
1－料斗称重秤用安装:
1－盘装式
2－壁挂式显示:
B－数码LED

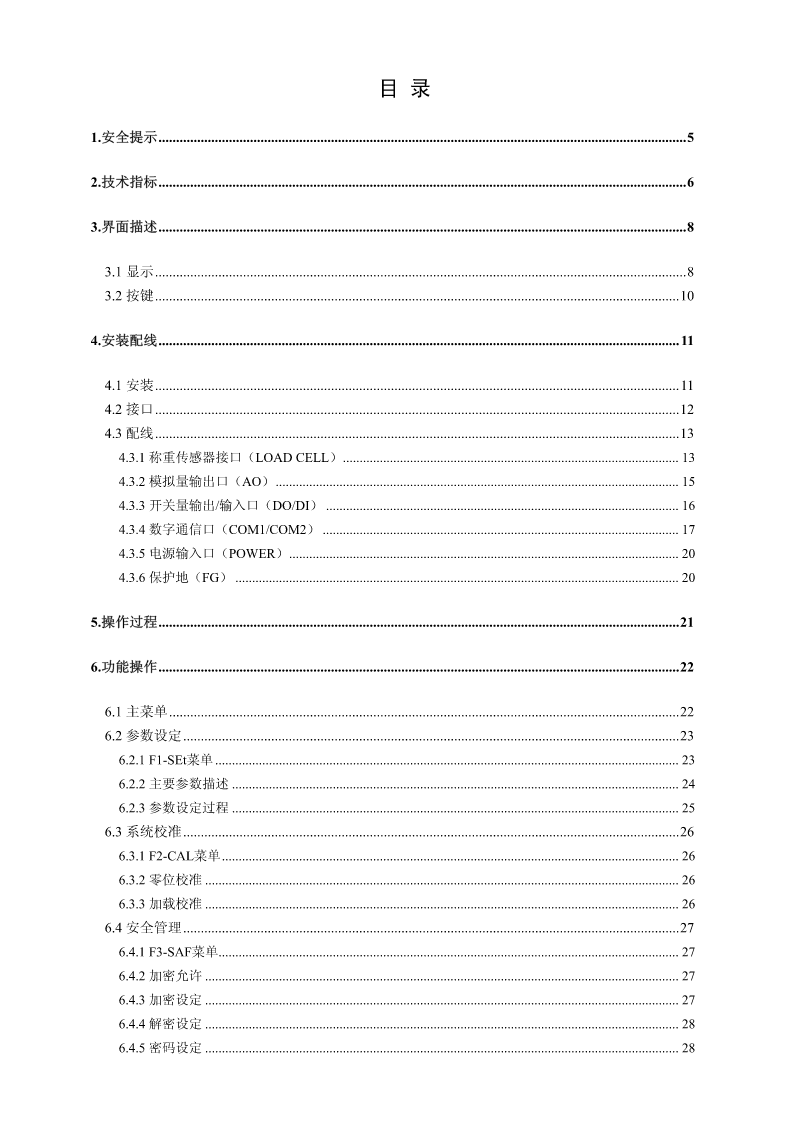

C－荧光VFD序列号1目录1.安全提示......................................................................................................................................................52.技术指标......................................................................................................................................................63.界面描述......................................................................................................................................................83.1显示.......................................................................................................................................................83.2按键.....................................................................................................................................................104.安装配线....................................................................................................................................................114.1安装.....................................................................................................................................................114.2接口.....................................................................................................................................................124.3配线........................................................................................................
