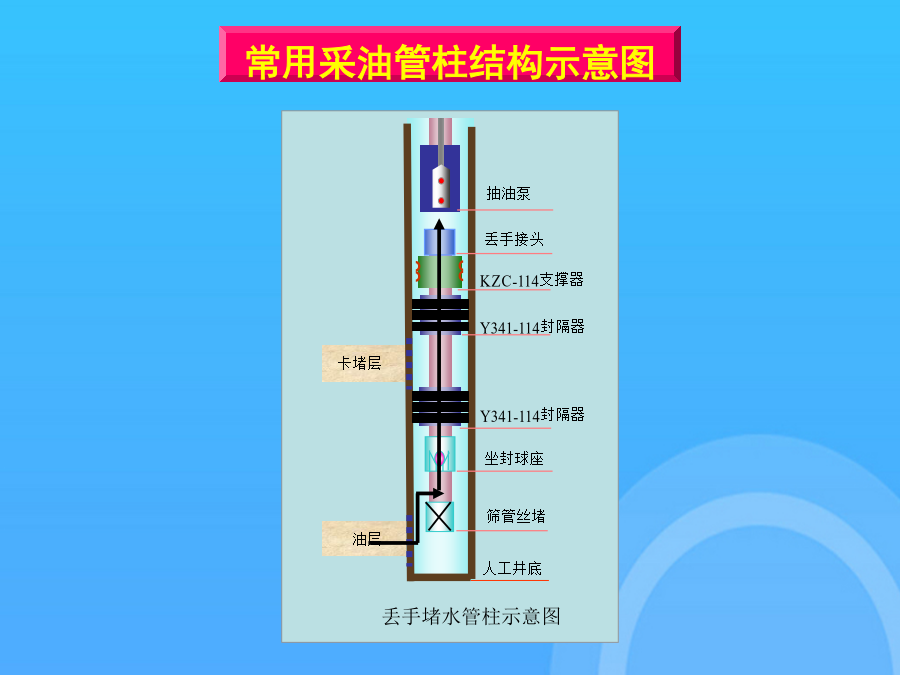

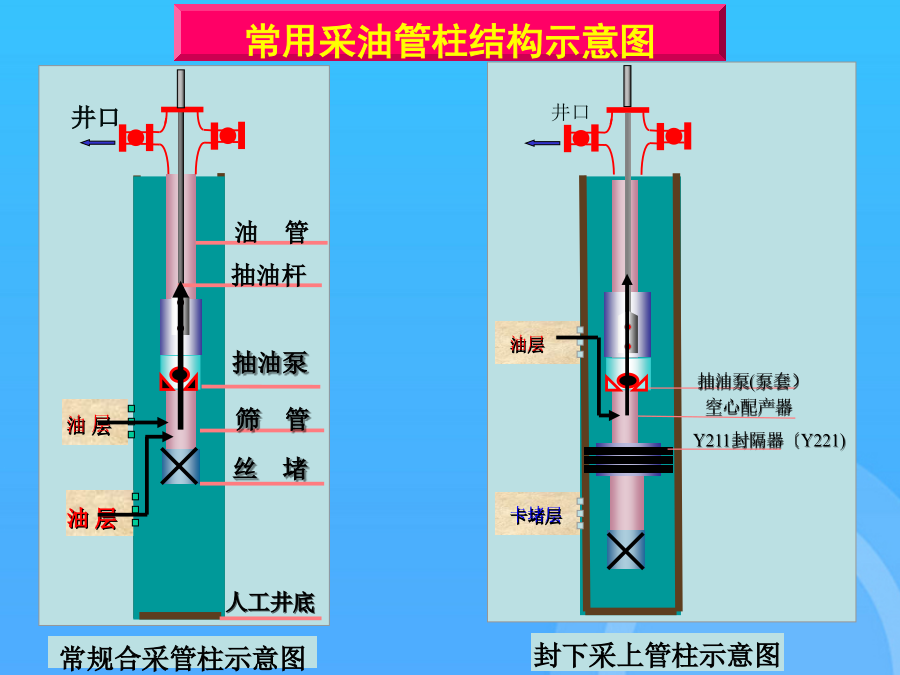

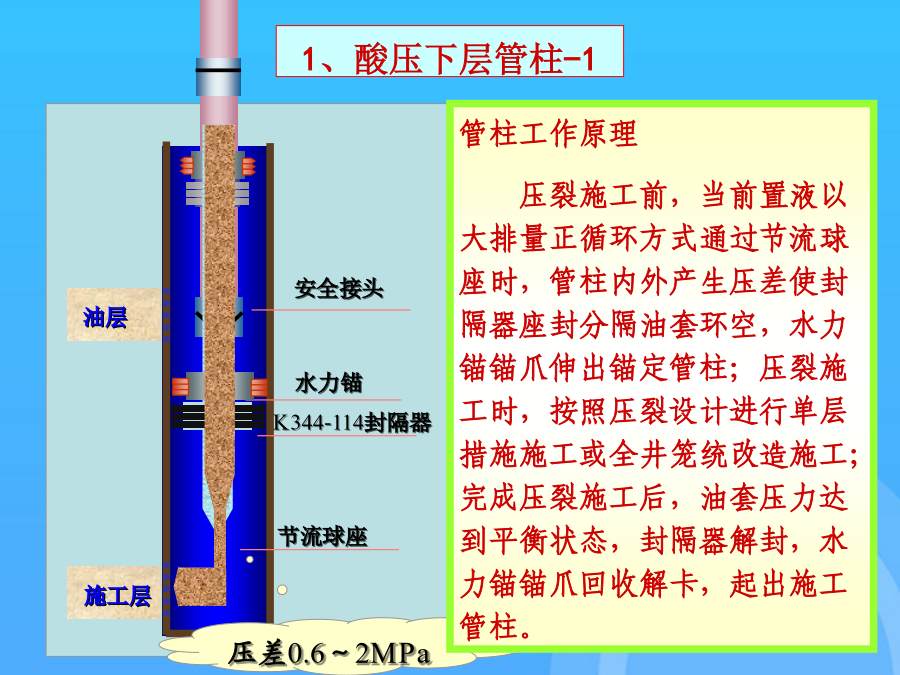

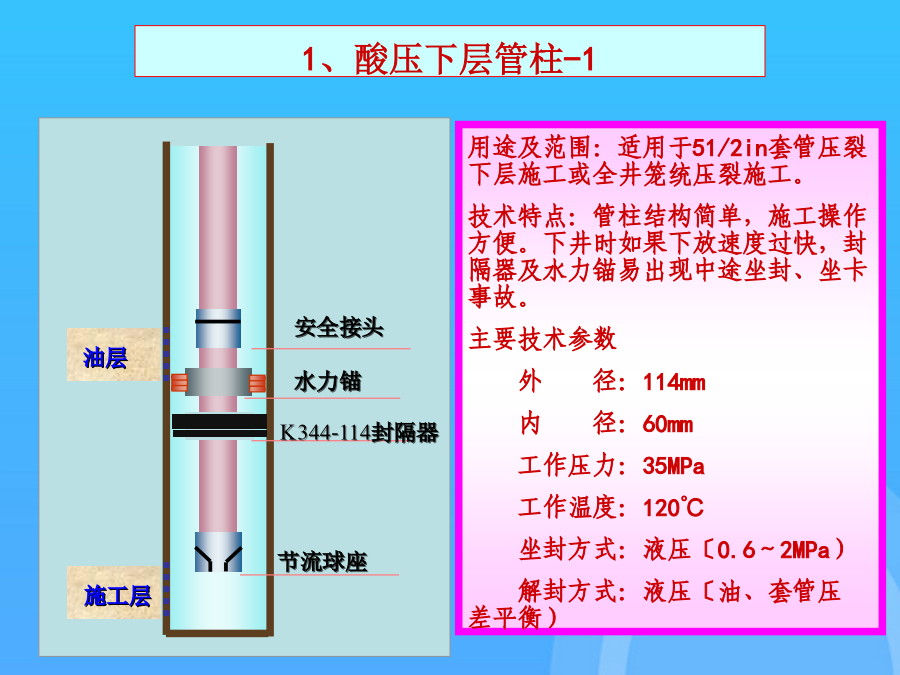

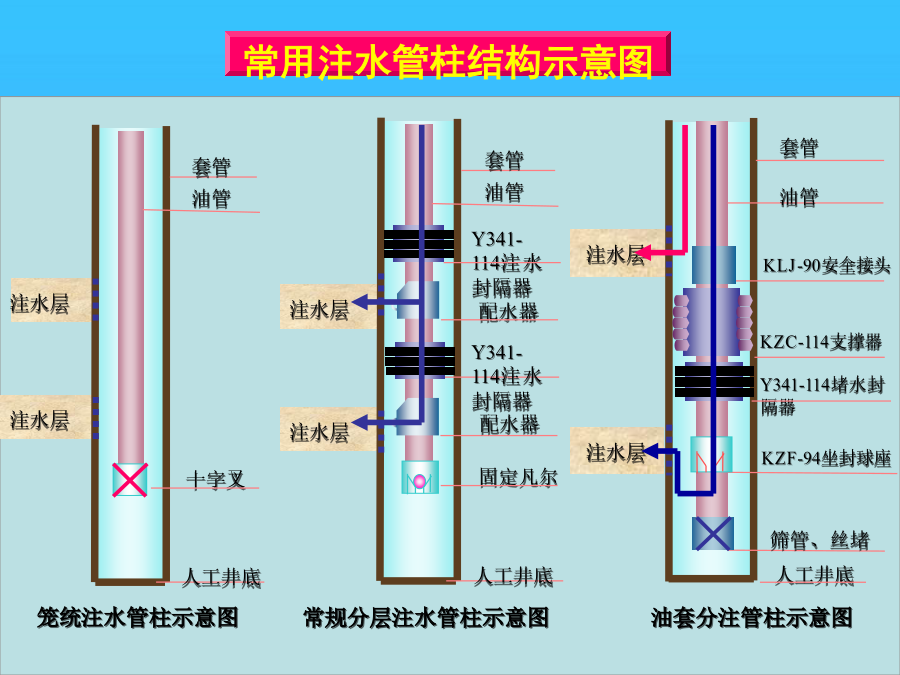

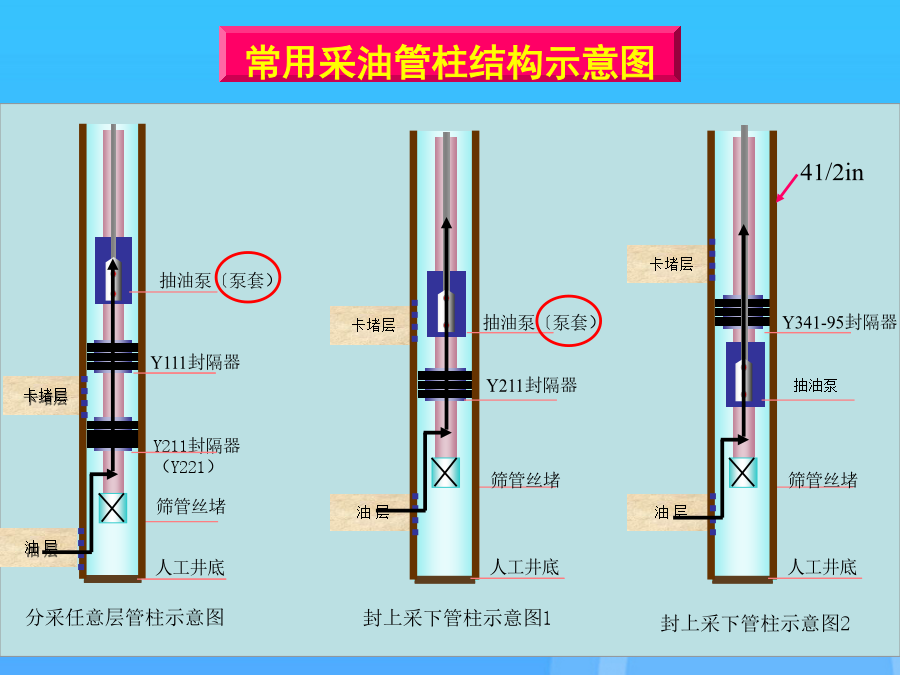

石油开采工艺管柱及井下工具酸化压裂工艺管柱常规生产管柱常用采油管柱结构示意图常用采油管柱结构示意图常用采油管柱结构示意图常用注水管柱结构示意图酸化压裂工艺管柱1、酸压下层管柱-11、酸压下层管柱-1坐封力：60-80kN解封力：10-15kN坐封压力：15MPa解封力：10-15kN压裂施工前，当前置液以大排量正循环方式通过节流球座时，管柱内外产生压差使封隔器座封分隔油套环空，水力锚锚爪伸出锚定管柱；2、KZC-114支撑器工作压力(MPa)35反洗排量(m3/h)30技术特点：管柱结构简单，施工操作方便。钢体最大外径(mm)114反洗井排量：30m3/h内径(mm)50、60工作压力(MPa)35（表中未列出的其他控制工具型式代号也是按照此规则编制的）工具型式代号用两个大写汉语拼音字母表示，这两个字母分别是工具型式名称中的两个关键汉字的拼音首字母。特点：该管柱由机械卡瓦式封隔器等工具组成，采用堵水采油一体化管柱结构，可封堵任意层。当油管与套管压力平衡后，锚爪失去作用力，在弹簧弹力作用下收回解卡。1、斜井分层注水管柱3、油套分注管柱堵水采油工艺管柱技术3、智能开关找堵水一趟管柱验套、找漏工艺管柱验套、找漏管柱主要配套工具结构及原理一、封隔器1、封隔器的分类〔SY5629-93标准）1.1分类方法按封隔器封隔件的工作原理分类1.2分类自封式：靠封隔件外径与套管内径的过盈和压差已实现密封的封隔器。压缩式：靠轴向力压缩封隔件，使封隔件直径变大以实现密封的封隔器。楔入式：靠楔入件楔入封隔件，使封隔件直径变大以实现密封的封隔器。扩张式：在一定压力的液体，作用于封隔器内腔，使封隔件直径扩大以实现密封的封隔器。2、封隔器型号2.1编制方法按照封隔器分类代号、封隔器支撑、座封、解封方式代号及封隔器钢体最大外径五大参数依次排列，进行型号编制。例：Y341-114封隔器2.2代号说明分类代号：2.2代号说明1、Y111-114封隔器2、Y211-114封隔器工作原理:坐封：封隔器下井时，扶正卡瓦在弹簧的作用下，使扶正块紧贴管内壁，轨迹销钉处于短轨道上死点。下至预定位置后，上提管柱一定高度，轨迹销钉滑至短轨道下死点，此时再下放管柱，轨迹销钉滑至长轨道。于是，卡瓦被椎体撑开，卡牢于套管的内壁上。继续下放管柱压缩胶筒密封油、套管环空。解封：上提油管柱，椎体退出卡瓦，轨迹销钉滑到长轨道下死点，即可解封起出封隔器。3、Y221-114卡瓦封隔器3、Y221-114卡瓦封隔器4、Y341-114注水封隔器主要技术指标钢体最大外径(mm)114反洗排量m3/h30内径(mm)48总长(mm)1350两端连接螺纹27/8TBG工作压力(MPa)50工作温度℃坐封压力(MPa)15解封力〔kN）205、Y341-114堵水封隔器主要技术指标钢体最大外径(mm)114内径(mm)50总长(mm)1350两端连接螺纹27/8TBG工作压力(MPa)35工作温度℃坐封压力(MPa)15解封力〔kN）206、K344-114封隔器6、K344-114封隔器二、控制类工具1、控制工具型号编制〔SY5629-93标准）例：KJL-110节流器2、代号说明及举例2.1分类代号用K表示控制工具的分类代号2.2工具型式代号工具型式代号用两个大写汉语拼音字母表示，这两个字母分别是工具型式名称中的两个关键汉字的拼音首字母。（表中未列出的其他控制工具型式代号也是按照此规则编制的）例：HT——滑套KFZ-114扶正式水力锚4、Y341-114注水封隔器3、管柱下至设计位置后，记录悬重数值。钢体最大外径(mm)114凡尔开启压力1.解卡力(kN)30～40解封力：10-15kN工作温度℃2、KZC-114支撑器工作压力(MPa)100工作压差：25MPa坐封压力：15MPa解封力：10-15kN反洗排量：30m3/h2、Y211-114封隔器工作温度℃1、水力锚2、KZC-114支撑器2、KZC-114支撑器2、KZC-114支撑器主要技术指标钢体最大外径(mm)114内径(mm)48总长(mm)1320两端连接螺纹27/8TBG坐卡压力(MPa)15工作压力(MPa)35工作温度℃扶正力(kN)120～150支撑力(kN)40～60解卡力(kN)30～403、KJL-110节流器4、KZJ-90撞击式泄油器施工过程中的注意事项措施管柱下井前注意事项措施管柱下井前注意事项措施管柱下井前注意事项措施管柱下井过程中注意事项措施管柱施工过程中注意事项起出措施管柱过程中注意事项谢谢
