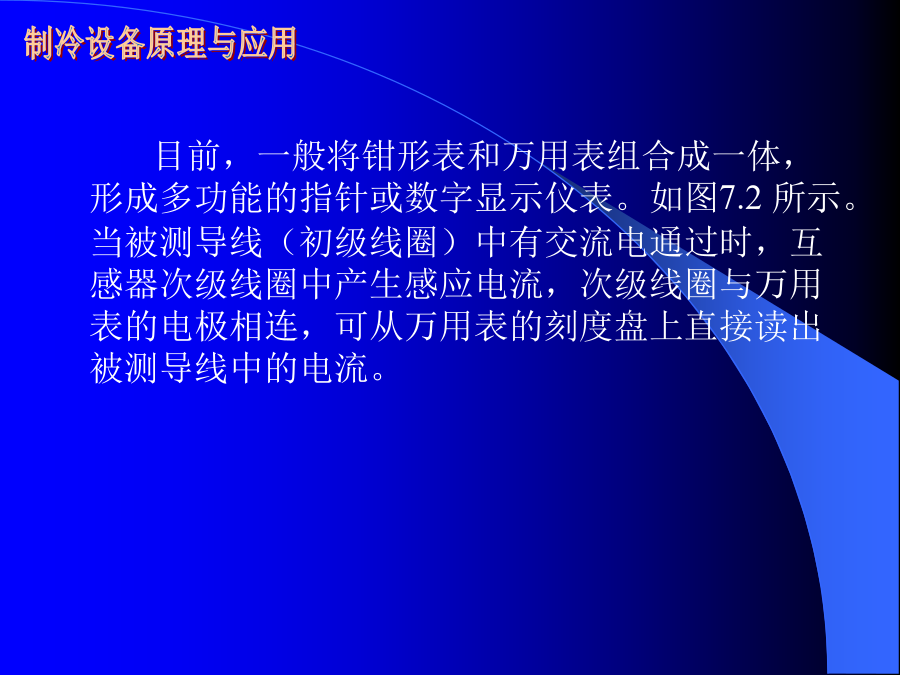

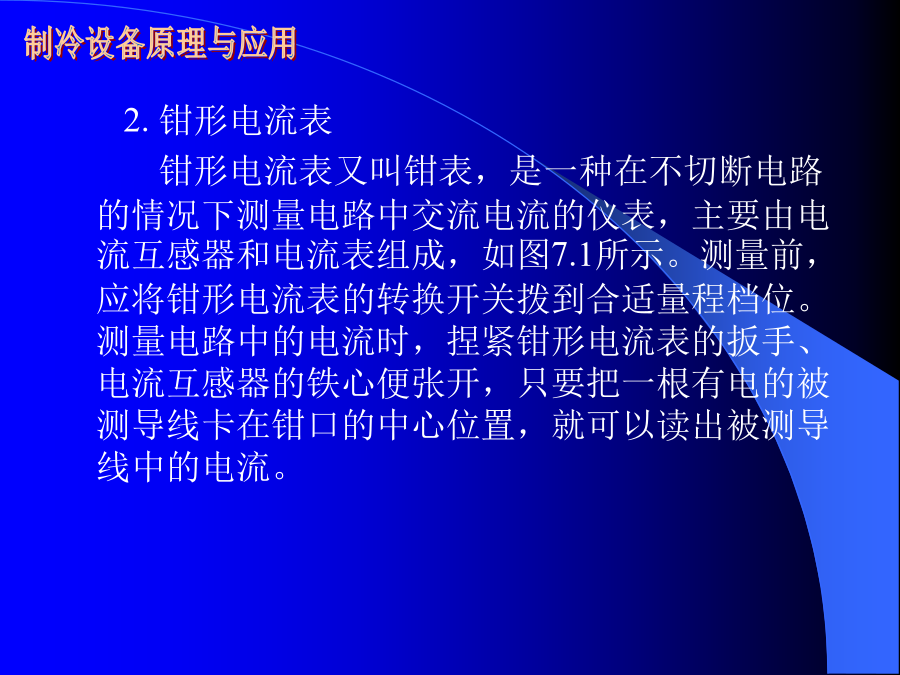

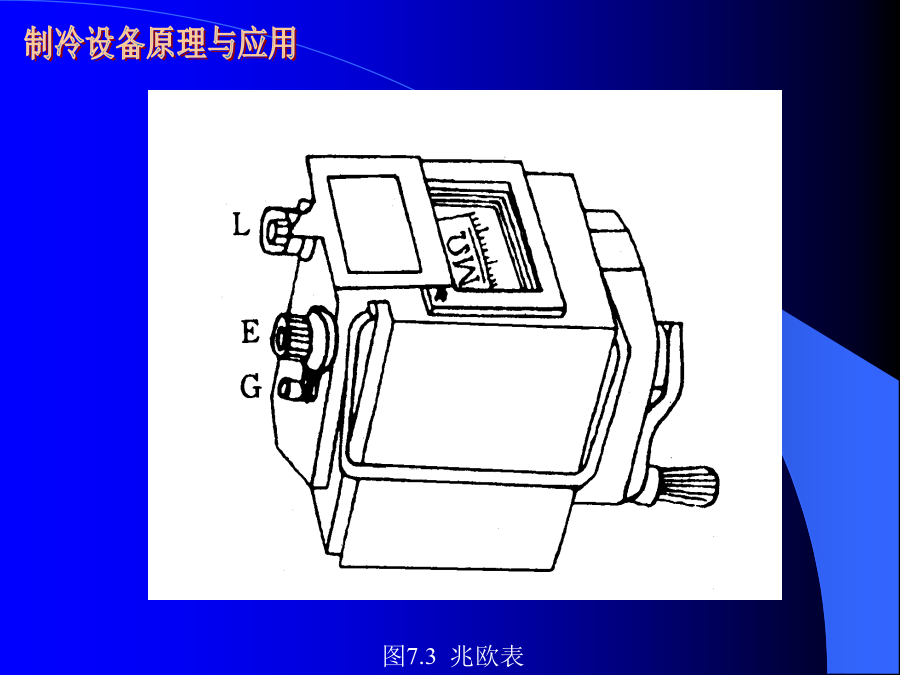

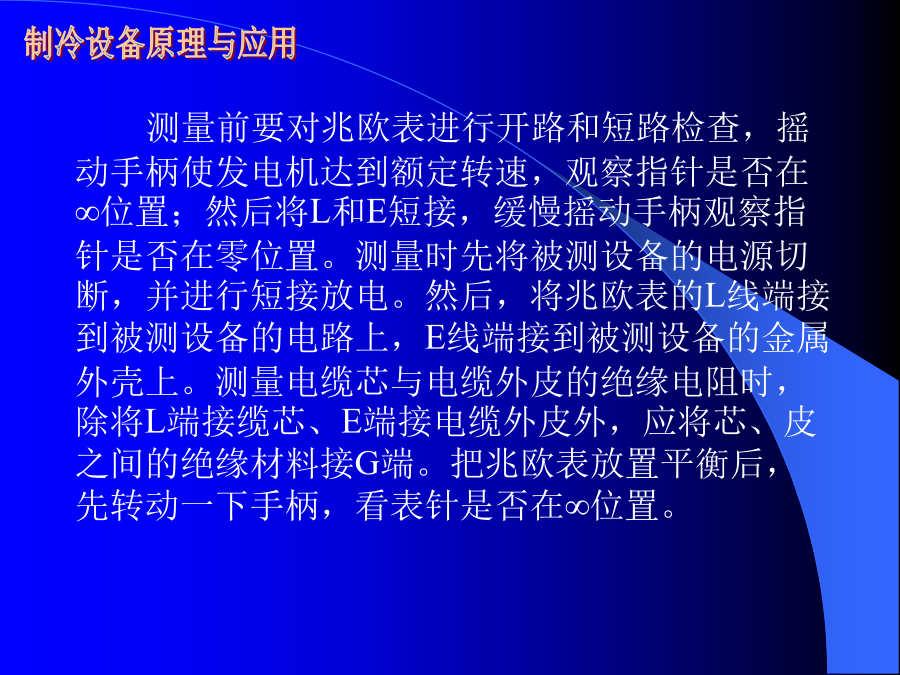

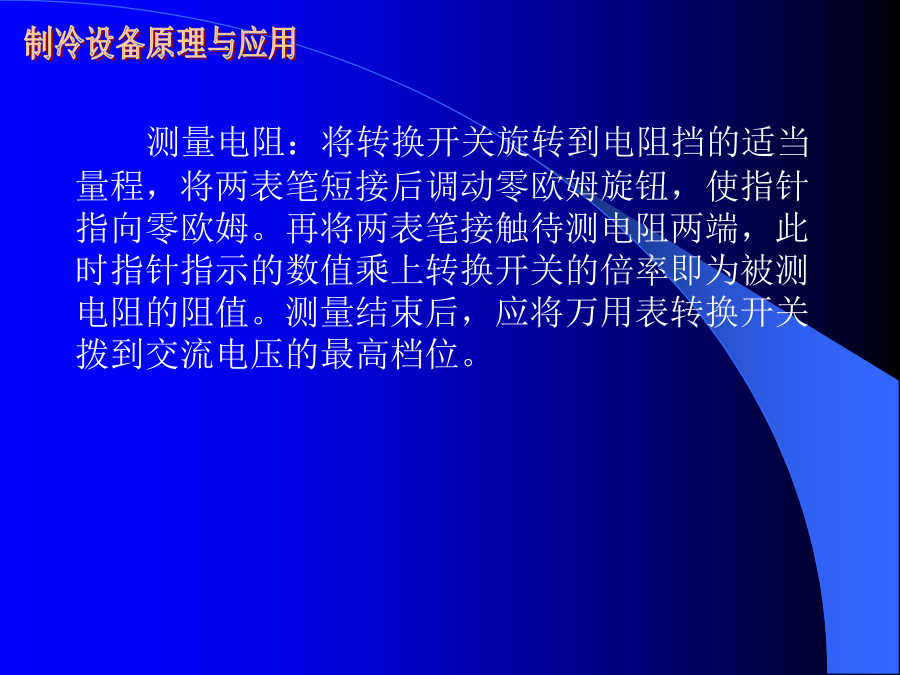

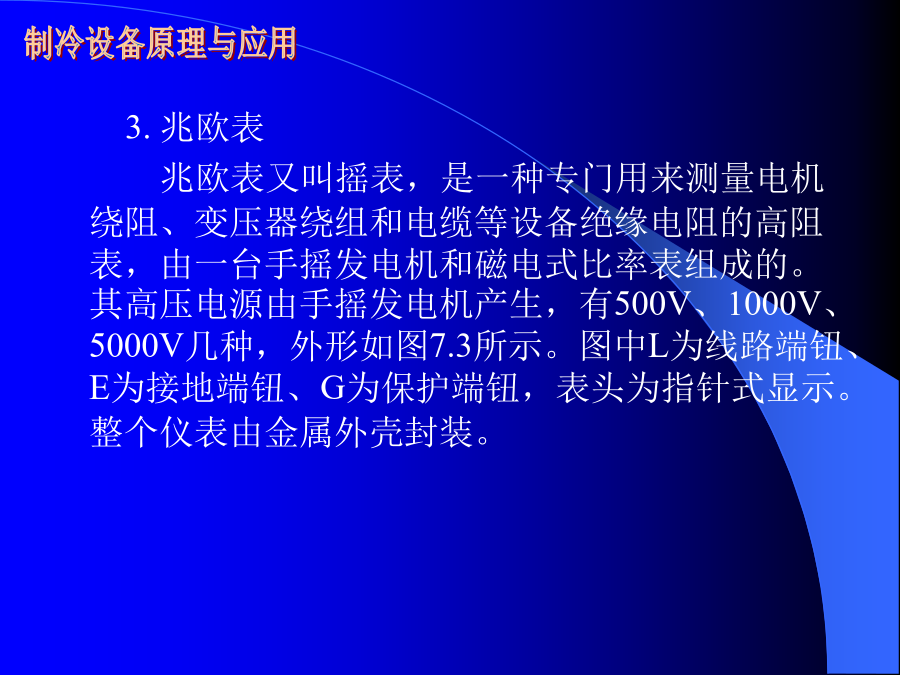

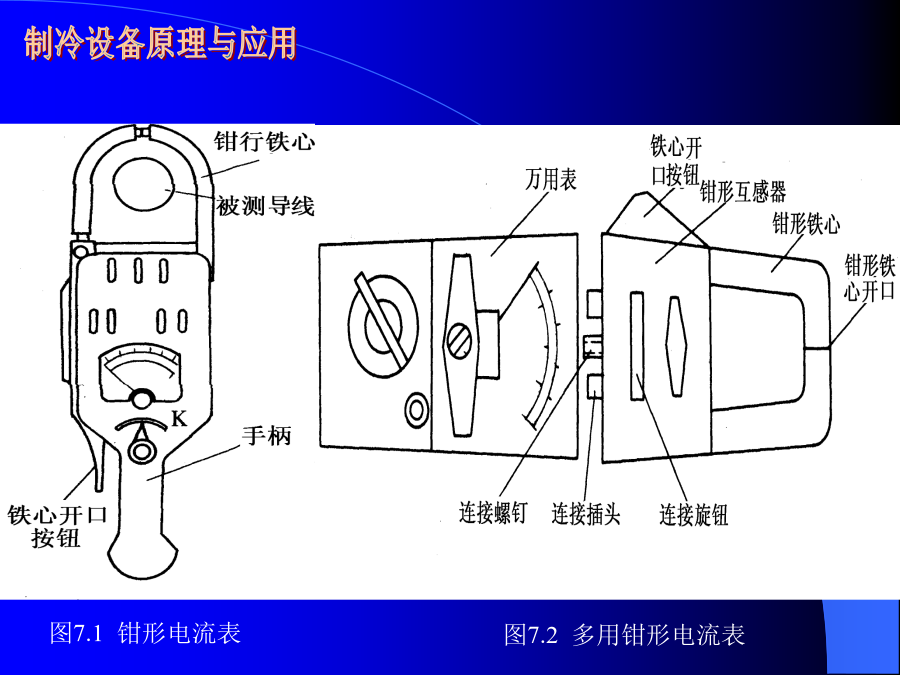

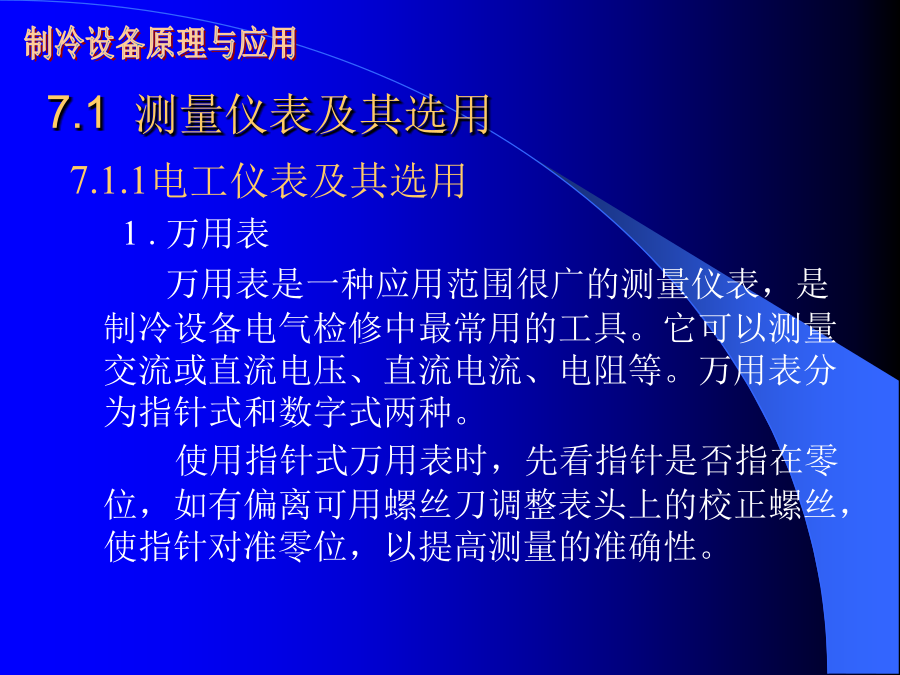

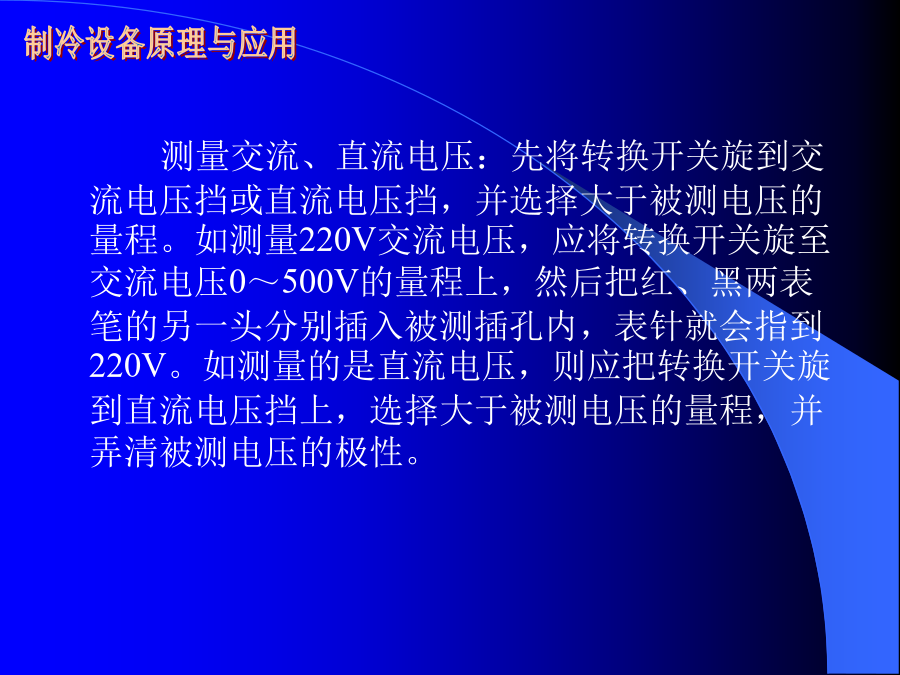

第7章检修仪表、工具及维修工艺7.1测量仪表及其选用测量电阻：将转换开关旋转到电阻挡的适当量程，将两表笔短接后调动零欧姆旋钮，使指针指向零欧姆。再将两表笔接触待测电阻两端，此时指针指示的数值乘上转换开关的倍率即为被测电阻的阻值。测量结束后，应将万用表转换开关拨到交流电压的最高档位。测量交流、直流电压：先将转换开关旋到交流电压挡或直流电压挡，并选择大于被测电压的量程。如测量220V交流电压，应将转换开关旋至交流电压0～500V的量程上，然后把红、黑两表笔的另一头分别插入被测插孔内，表针就会指到220V。如测量的是直流电压，则应把转换开关旋到直流电压挡上，选择大于被测电压的量程，并弄清被测电压的极性。2.钳形电流表钳形电流表又叫钳表，是一种在不切断电路的情况下测量电路中交流电流的仪表，主要由电流互感器和电流表组成，如图7.1所示。测量前，应将钳形电流表的转换开关拨到合适量程档位。测量电路中的电流时，捏紧钳形电流表的扳手、电流互感器的铁心便张开，只要把一根有电的被测导线卡在钳口的中心位置，就可以读出被测导线中的电流。图7.1钳形电流表目前，一般将钳形表和万用表组合成一体，形成多功能的指针或数字显示仪表。如图7.2所示。当被测导线（初级线圈）中有交流电通过时，互感器次级线圈中产生感应电流，次级线圈与万用表的电极相连，可从万用表的刻度盘上直接读出被测导线中的电流。3.兆欧表兆欧表又叫摇表，是一种专门用来测量电机绕阻、变压器绕组和电缆等设备绝缘电阻的高阻表，由一台手摇发电机和磁电式比率表组成的。其高压电源由手摇发电机产生，有500V、1000V、5000V几种，外形如图7.3所示。图中L为线路端钮、E为接地端钮、G为保护端钮，表头为指针式显示。整个仪表由金属外壳封装。图7.3兆欧表测量前要对兆欧表进行开路和短路检查，摇动手柄使发电机达到额定转速，观察指针是否在∞位置；然后将L和E短接，缓慢摇动手柄观察指针是否在零位置。测量时先将被测设备的电源切断，并进行短接放电。然后，将兆欧表的L线端接到被测设备的电路上，E线端接到被测设备的金属外壳上。测量电缆芯与电缆外皮的绝缘电阻时，除将L端接缆芯、E端接电缆外皮外，应将芯、皮之间的绝缘材料接G端。把兆欧表放置平衡后，先转动一下手柄，看表针是否在∞位置。测量时，手柄摇动速度应由慢逐步加快，直至转速保持在120r/min左右。测量完毕后要放电，以防电击。7.1.2温度表及其选用1.普通温度表普通温度表指的是玻璃液体温度计，如图7.4（a）所示。玻璃液体温度表的储液球与玻璃毛细管中装有适量的感温液体（水银或有机液体），并和读数标尺一同封装在玻璃外套管里。当测量时，将储液球插在被测介质中，感温液体因介质温度变化而发生膨胀或收缩，使毛细管中的液柱升高或降低，从标尺上即可读出被测介质的温度值。玻璃液体温度计的测量范围为-30℃～50℃，其分度值按测量精度有0.5℃、l℃和2℃三种。2.电接点水银温度表电接点玻璃水银温度表在结构上可分为上、下两部分，下部和一般水银温度计相同，如图7.4（b）所示。上部玻璃管中有一调温螺杆，螺杆中部装有一个扁形螺母（指示铁），其上焊有一根钨丝通到毛细管里，螺杆顶端有一块固定扁铁。温度计最上端引出两根导线，分别与钨丝和水银相连。温度计顶端装有永磁调节帽，转动调节帽时固定扁铁会带动调温螺杆旋转，而扁形指示铁无法在毛细管内转动、只能带动钨丝上下移动，可改变控制点的温度。电接点水银温度计的上、下两段刻度分别表示温度整定值和水银柱实际读数，上段的温度整定值由扁形螺母指示。当实际温度升到整定值时，水银柱上升与钨丝接触，电接点接通而发生控制信号。电接点水银温度计按尾部形状可分为直形、90角和135角三种。3.压力式温度表在压力式温度表中，感温包通过毛细管与单圈弹簧管连通，组成一个密闭的测温系统，毛细管内部充有一定压力的氮气或氯甲烷。测量时，将感温包放在被测介质中，包内气体压力随介质温度变化而变化，并通过毛细管传给单圈弹簧管使其变形，经拉杆带动齿轮传动机构使装有指针的转轴偏转，在刻度盘上标出相应的温度值，如图7.4（c）所示。其测量范围为-20℃～60℃，精度等级为1.5级，毛细管长度为0.35m～20m。（a）普通温度表（b）水银温度表（c）压力温度表4.电子温度表电子温度表是数字显示式温度表，是一种专门用来测量环境、冰箱及冷库中温度的仪表，它以热敏电阻为温度传感器。当传感器的探头温度发生变化时，热敏电阻阻值的变化量经双积分A/D转换器实现模拟量、数字量转换，驱动显示器，将传感器探头上的温度用数字显示出来。WMY-01型数字温度计的温度测量范围为-30～30℃，如图7.5所示。图7.5电子温度表使用前要对温度表满度进行调整，测量温区开关放在0～30℃处，液晶屏显示出环境温度。按
