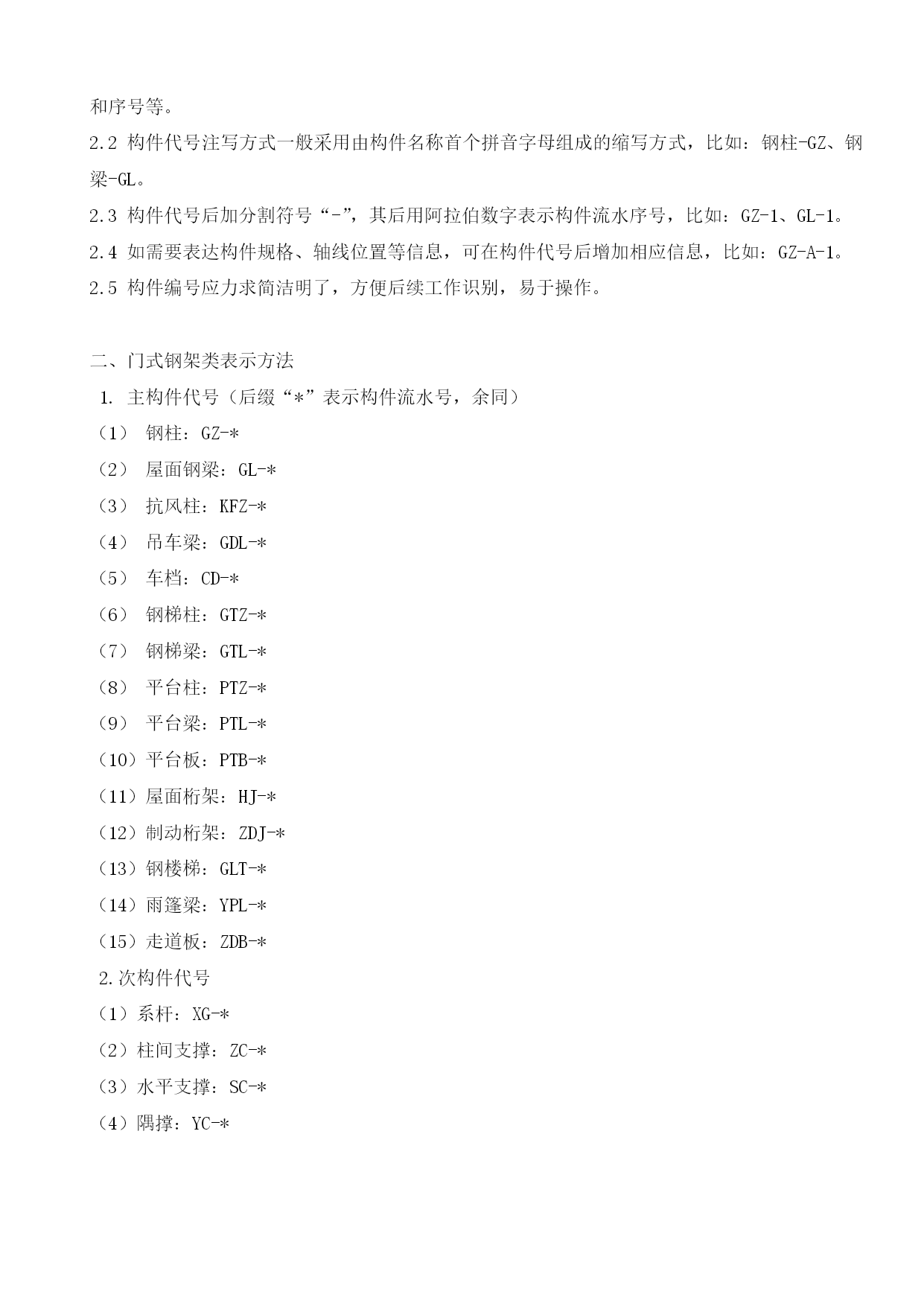

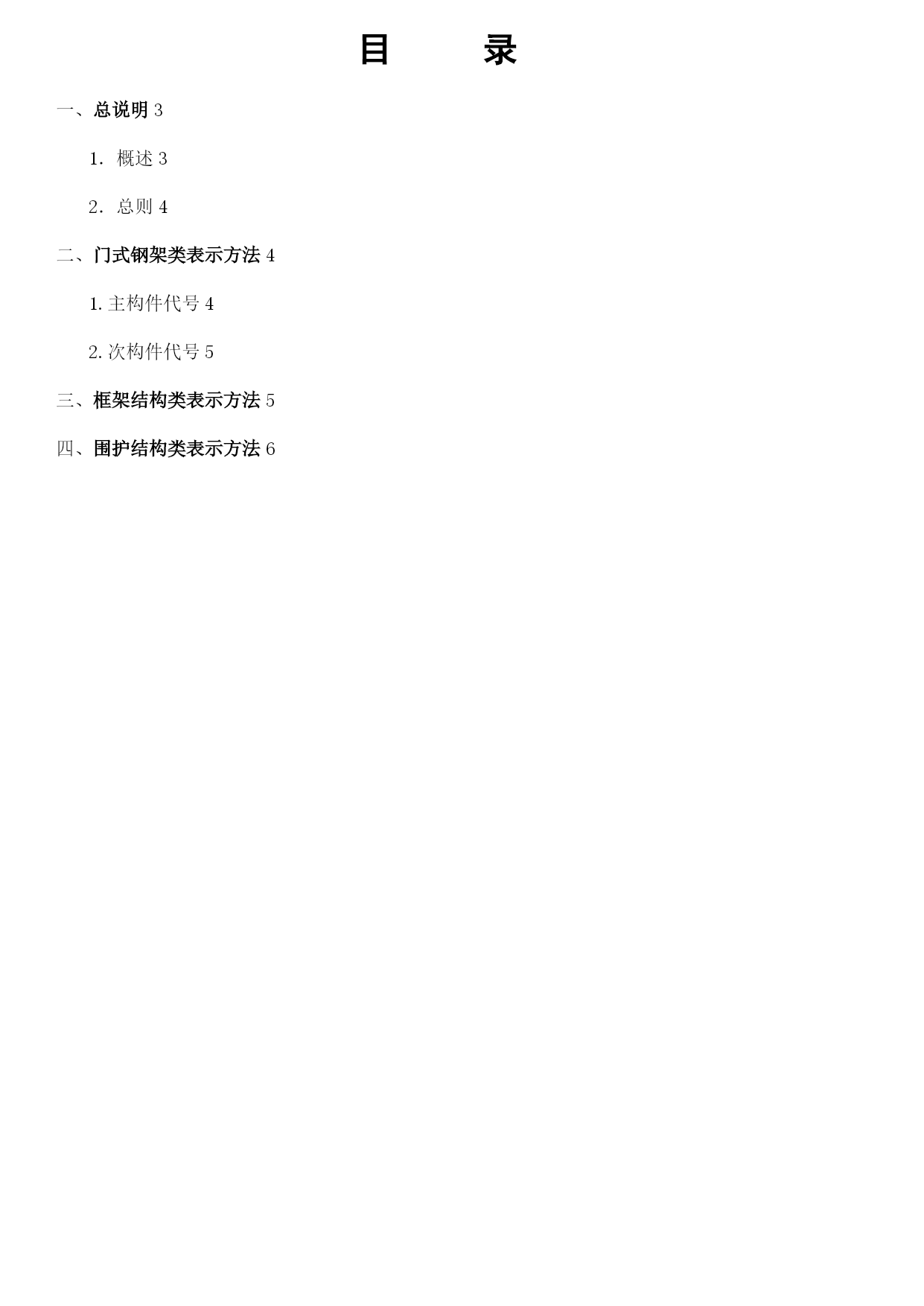

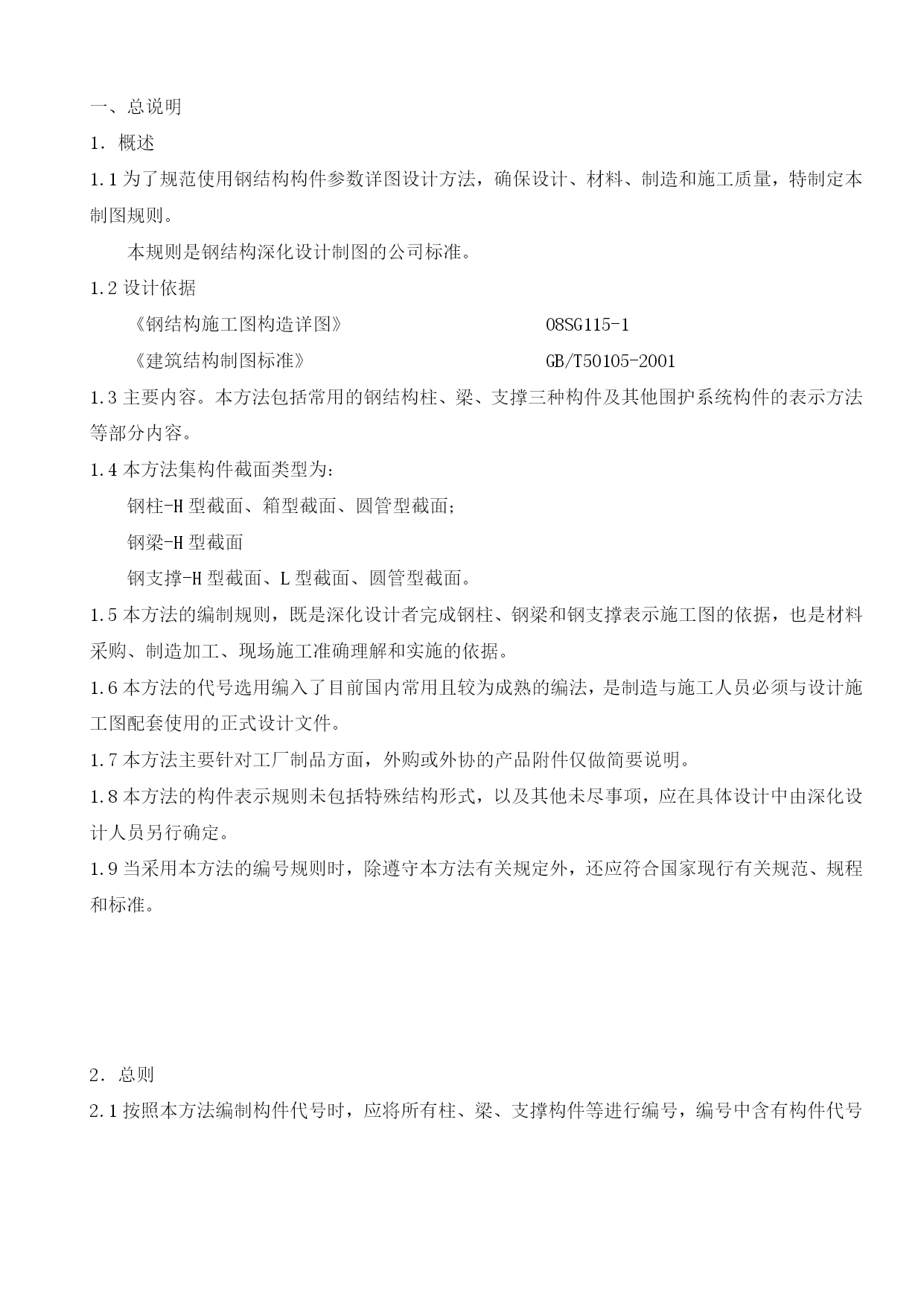

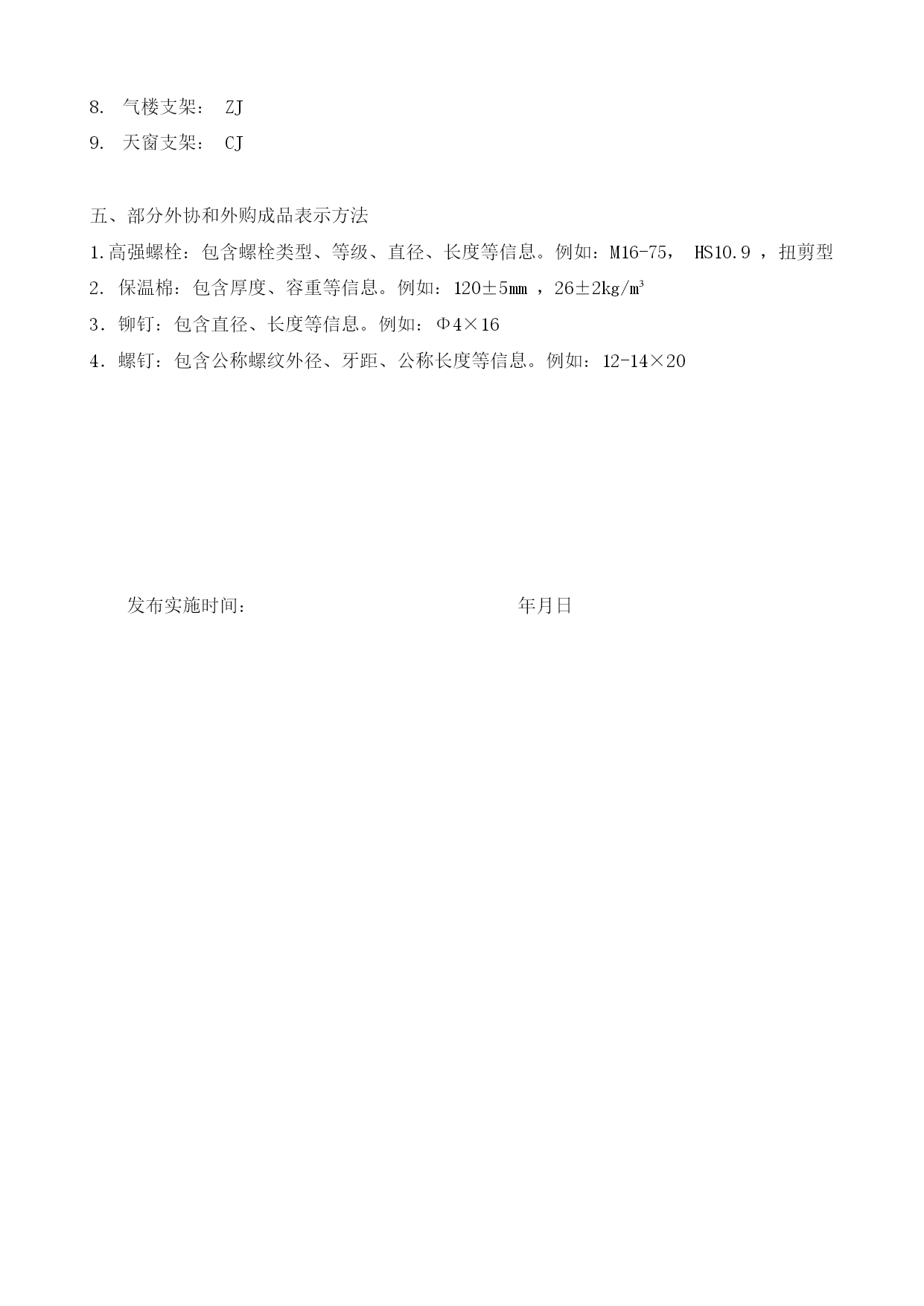

钢结构设计材料制造施工构件表示方法2021-06发布2021-06实施目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc454279718"一、总说明PAGEREF_Toc454279718\h3HYPERLINK\l"_Toc454279719"1．概述PAGEREF_Toc454279719\h3HYPERLINK\l"_Toc454279720"2．总则PAGEREF_Toc454279720\h4HYPERLINK\l"_Toc454279721"二、门式钢架类表示方法PAGEREF_Toc454279721\h4HYPERLINK\l"_Toc454279722"1.主构件代号PAGEREF_Toc454279722\h4HYPERLINK\l"_Toc454279723"2.次构件代号PAGEREF_Toc454279723\h5HYPERLINK\l"_Toc454279724"三、框架结构类表示方法PAGEREF_Toc454279724\h5HYPERLINK\l"_Toc454279725"四、围护结构类表示方法PAGEREF_Toc454279725\h6一、总说明1．概述1.1为了规范使用钢结构构件参数详图设计方法，确保设计、材料、制造和施工质量，特制定本制图规则。本规则是钢结构深化设计制图的公司标准。1.2设计依据《钢结构施工图构造详图》08SG115-1《建筑结构制图标准》GB/T50105-20011.3主要内容。本方法包括常用的钢结构柱、梁、支撑三种构件及其他围护系统构件的表示方法等部分内容。1.4本方法集构件截面类型为：钢柱-H型截面、箱型截面、圆管型截面；钢梁-H型截面钢支撑-H型截面、L型截面、圆管型截面。1.5本方法的编制规则，既是深化设计者完成钢柱、钢梁和钢支撑表示施工图的依据，也是材料采购、制造加工、现场施工准确理解和实施的依据。1.6本方法的代号选用编入了目前国内常用且较为成熟的编法，是制造与施工人员必须与设计施工图配套使用的正式设计文件。1.7本方法主要针对工厂制品方面，外购或外协的产品附件仅做简要说明。1.8本方法的构件表示规则未包括特殊结构形式，以及其他未尽事项，应在具体设计中由深化设计人员另行确定。1.9当采用本方法的编号规则时，除遵守本方法有关规定外，还应符合国家现行有关规范、规程和标准。2．总则2.1按照本方法编制构件代号时，应将所有柱、梁、支撑构件等进行编号，编号中含有构件代号和序号等。2.2构件代号注写方式一般采用由构件名称首个拼音字母组成的缩写方式，比如：钢柱-GZ、钢梁-GL。2.3构件代号后加分割符号“-”，其后用阿拉伯数字表示构件流水序号，比如：GZ-1、GL-1。2.4如需要表达构件规格、轴线位置等信息，可在构件代号后增加相应信息，比如：GZ-A-1。2.5构件编号应力求简洁明了，方便后续工作识别，易于操作。二、门式钢架类表示方法主构件代号（后缀“*”表示构件流水号，余同）钢柱：GZ-*屋面钢梁：GL-*抗风柱：KFZ-*吊车梁：GDL-*车档：CD-*钢梯柱：GTZ-*钢梯梁：GTL-*平台柱：PTZ-*平台梁：PTL-*平台板：PTB-*屋面桁架：HJ-*制动桁架：ZDJ-*钢楼梯：GLT-*雨篷梁：YPL-*走道板：ZDB-*2.次构件代号（1）系杆：XG-*（2）柱间支撑：ZC-*（3）水平支撑：SC-*（4）隅撑：YC-*（5）直拉条：T-*（6）斜拉条：XT-*（7）套管撑杆：CG-*（8）檩条撑杆：CT-*（9）屋面檩条：WT-*（10）墙面檩条：QT-*（11）雨篷檩条：YPT-*（12）门柱：MZ-*（13）门梁：ML-*（14）窗柱：CZ-*（12）斜支撑：XC-*（13）天沟托架：TG-*（14）栏杆扶手：LG-*三、框架结构类表示方法1.主构件代号（1）框架柱：GKZ-*（2）框架主梁：GKL-*（3）框架次梁：GCL-*（4）钢支撑：GC-*四、围护结构类表示方法屋面外板：WWB屋面内板：WNB墙面外板：QWB墙面内板:QNB收边件：SB采光板：CB天沟：TG气楼支架：ZJ天窗支架：CJ五、部分外协和外购成品表示方法1.高强螺栓：包含螺栓类型、等级、直径、长度等信息。例如：M16-75，HS10.9，扭剪型2.保温棉：包含厚度、容重等信息。例如：120±5mm，26±2kg/m³3．铆
