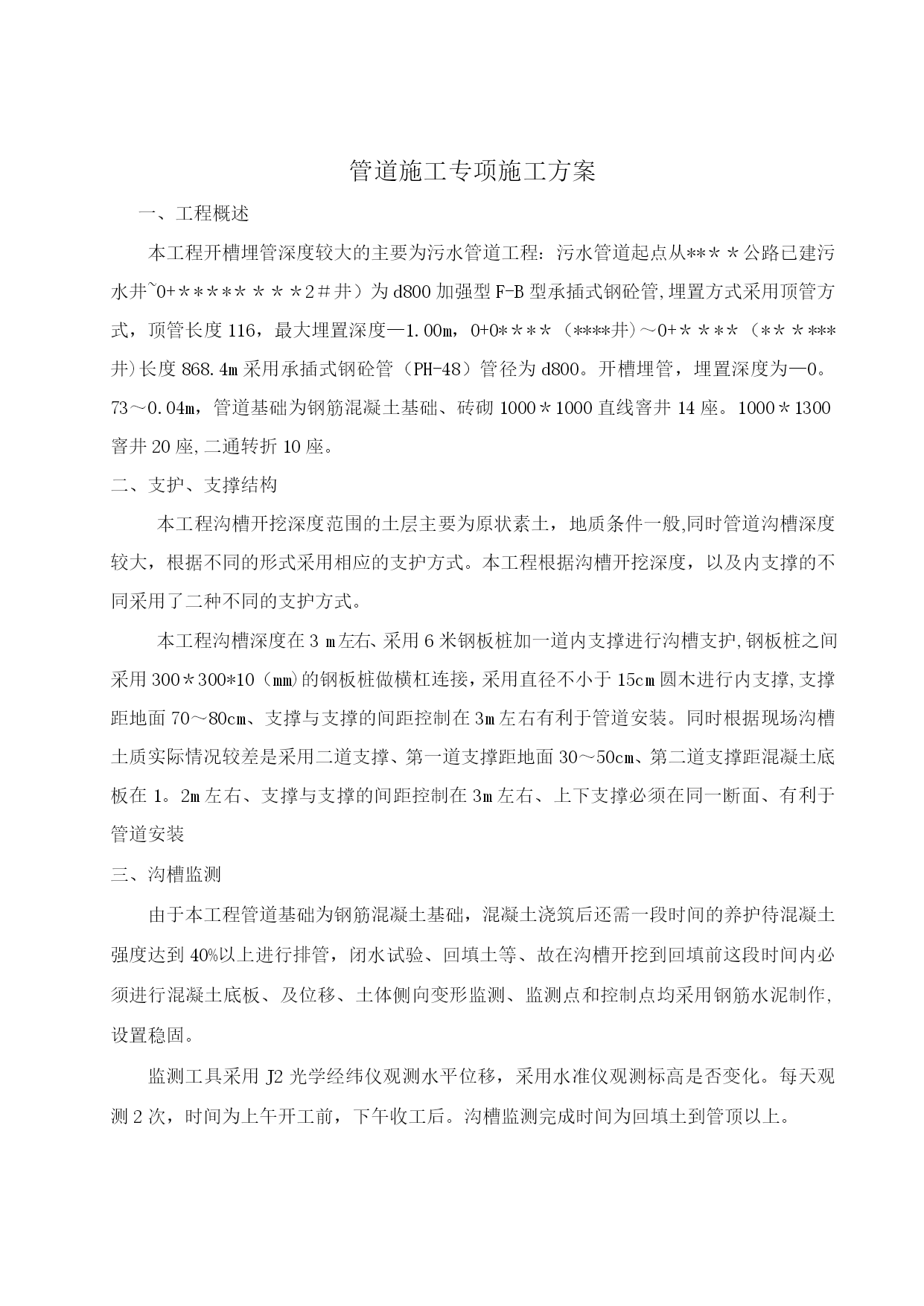

管道施工专项施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载管道施工专项施工方案一、工程概述本工程开槽埋管深度较大的主要为污水管道工程：污水管道起点从**＊＊公路已建污水井~0+＊*＊*＊＊＊＊2＃井）为d800加强型F-B型承插式钢砼管,埋置方式采用顶管方式，顶管长度116，最大埋置深度—1.00m，0+0*＊*＊（****井)～0+＊＊*＊（*＊＊***井)长度868.4m采用承插式钢砼管（PH-48）管径为d800。开槽埋管，埋置深度为—0。73～0.04m，管道基础为钢筋混凝土基础、砖砌1000＊1000直线窨井14座。1000＊1300窨井20座,二通转折10座。二、支护、支撑结构本工程沟槽开挖深度范围的土层主要为原状素土，地质条件一般,同时管道沟槽深度较大，根据不同的形式采用相应的支护方式。本工程根据沟槽开挖深度，以及内支撑的不同采用了二种不同的支护方式。本工程沟槽深度在3m左右、采用6米钢板桩加一道内支撑进行沟槽支护,钢板桩之间采用300＊300*10（mm)的钢板桩做横杠连接，采用直径不小于15cm圆木进行内支撑,支撑距地面70～80cm、支撑与支撑的间距控制在3m左右有利于管道安装。同时根据现场沟槽土质实际情况较差是采用二道支撑、第一道支撑距地面30～50cm、第二道支撑距混凝土底板在1。2m左右、支撑与支撑的间距控制在3m左右、上下支撑必须在同一断面、有利于管道安装三、沟槽监测由于本工程管道基础为钢筋混凝土基础，混凝土浇筑后还需一段时间的养护待混凝土强度达到40%以上进行排管，闭水试验、回填土等、故在沟槽开挖到回填前这段时间内必须进行混凝土底板、及位移、土体侧向变形监测、监测点和控制点均采用钢筋水泥制作,设置稳固。监测工具采用J2光学经纬仪观测水平位移，采用水准仪观测标高是否变化。每天观测2次，时间为上午开工前，下午收工后。沟槽监测完成时间为回填土到管顶以上。监测数值表监测项目警戒值控制值危险值混凝土底板标高15mm20mm30mm土体倾斜35mm40mm50mm四、沟槽支护施工工艺及施工程序1、钢板桩施工的一般要求（1）板桩的设置位置要符合设计要求，便于基础施工，即在基础的边缘外留有施工作业面。（2)沟槽护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。（3)整个基础施工期间，在挖土、浇筑混凝土、安管等施工作业中，严禁碰撞支撑,禁止任意拆除支撑，禁止在支撑上任意切割、电焊,也不应在支撑上搁置重物.2、板桩施工的顺序板桩准备→横杠安装→板桩打设→偏差纠正→拔桩。3、板桩的检验、吊装、堆放对板桩的材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程中的困难.（1）外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等项内容。（2）板桩吊运装卸板桩宜采用两点吊。吊运时，每次起吊的板桩根数不宜过多，注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。(3）板桩堆放：板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；②板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距.一般为3—4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。4、板桩施打(1）板桩用吊机带振锤施打,施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。（2)打桩前，对板桩逐根检查,剔除连接锁口锈蚀、变形严重的普通板桩,不合格者待修整后才可使用。（3）打桩前，在板桩的锁口内涂油脂，以方便打入拔出。（4）偏斜过大不能用拉齐方法调正时，拔起重打。（5）当土质较差，开挖后土可能从桩间挤出时,宜采用啮合式板桩；（6）在桩附近挖土时，应防止桩身受到损伤。5、板桩的拔除（1）支撑的拆除，应按回填次序进行。多层支撑应自下而上逐层拆除，随拆随填。拆除支撑时。（2)沟槽回填后，要拔除板桩,以便重复使用。拔除板桩前,应仔细研究拔桩方法、顺序和拔桩时间及土孔处理。否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给已施工的地下结构带来危害，并影响底下管线的安全。拔除桩后的孔穴应及时回填和夯实。6、拔桩方法本工程拔桩采用振动锤拔桩:利用振动锤产生的强迫振动，扰动土质，破坏板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。①拔桩起点和顺序：可根据打桩时的情况确定拔桩起点，必要时
