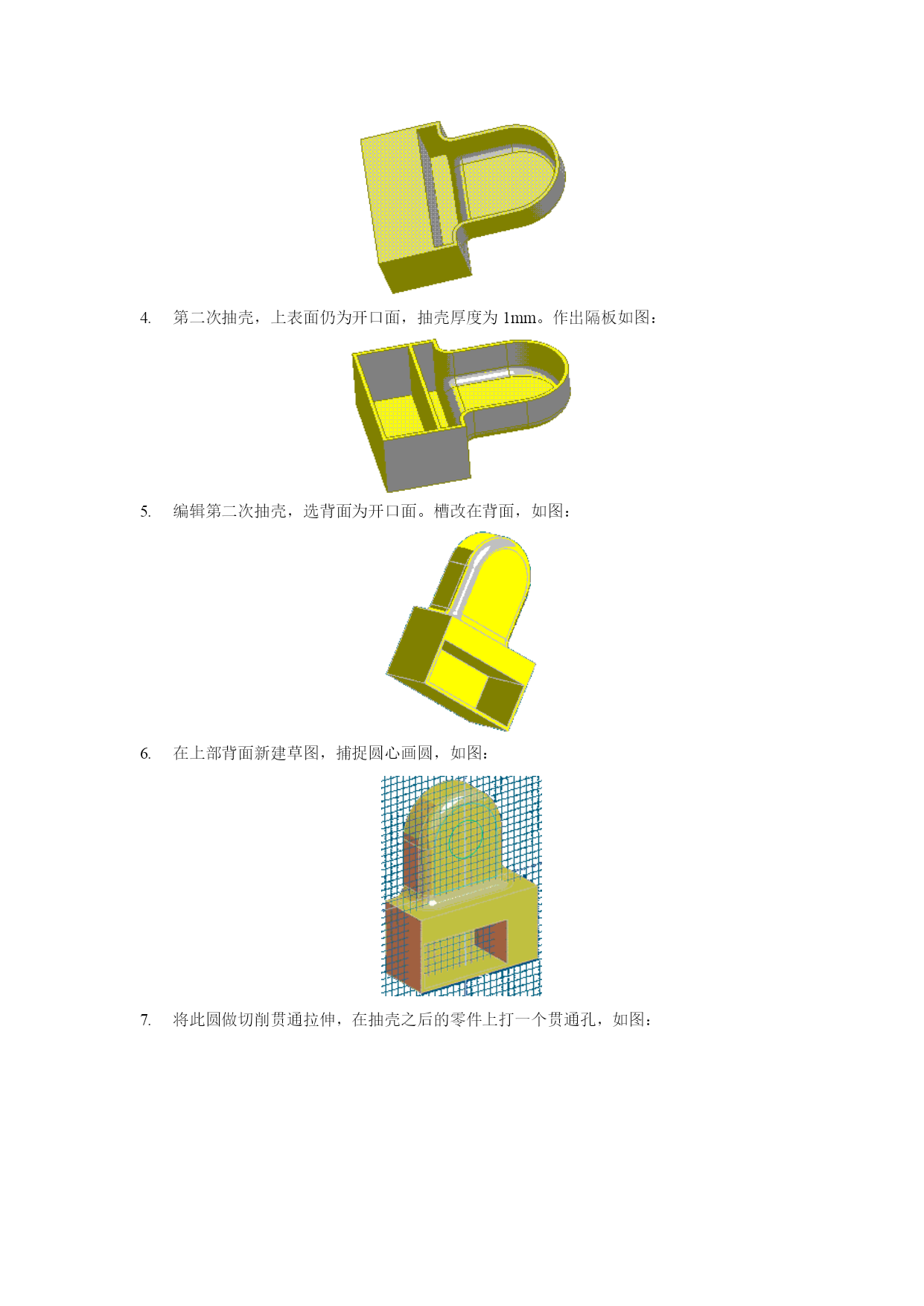

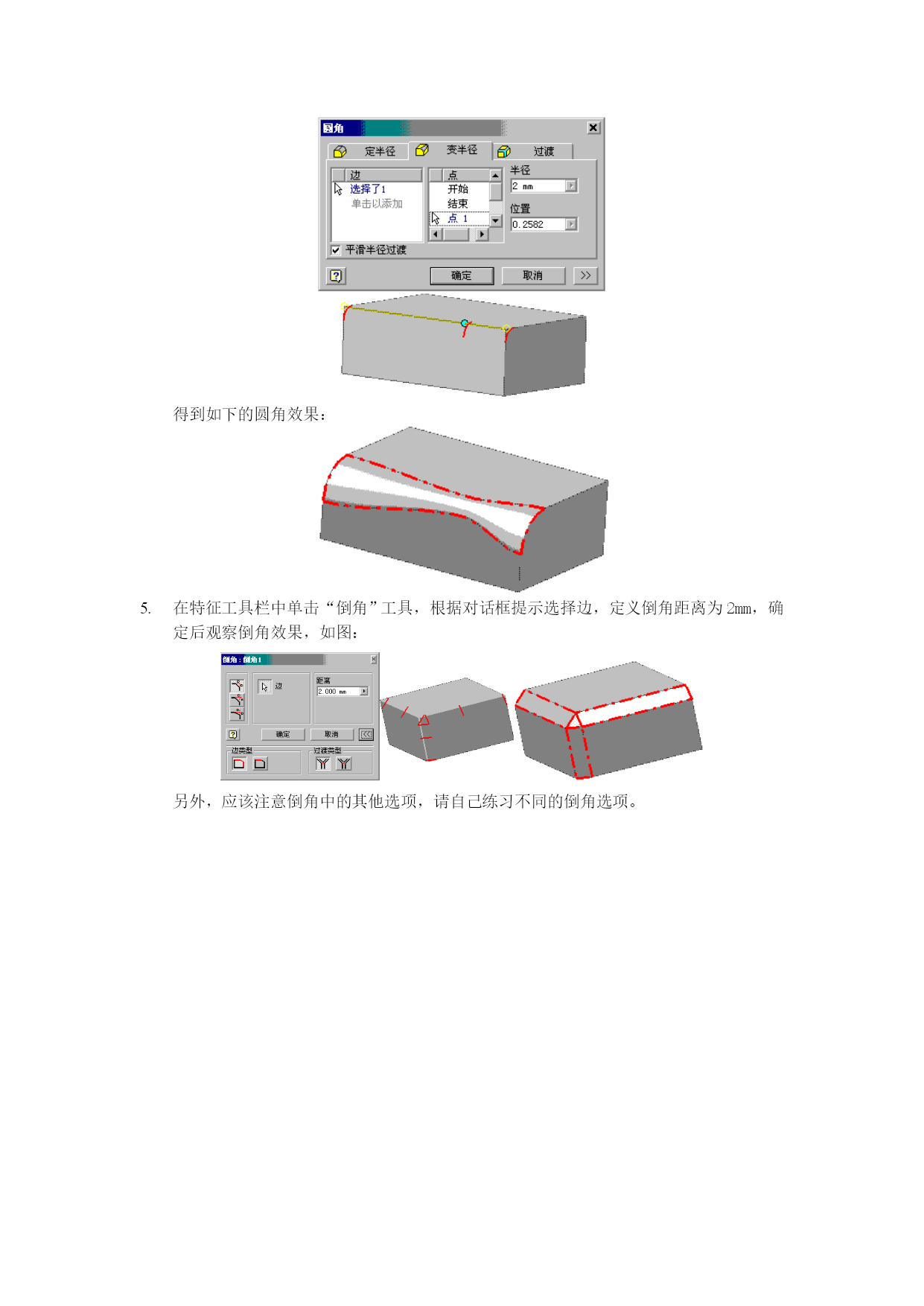

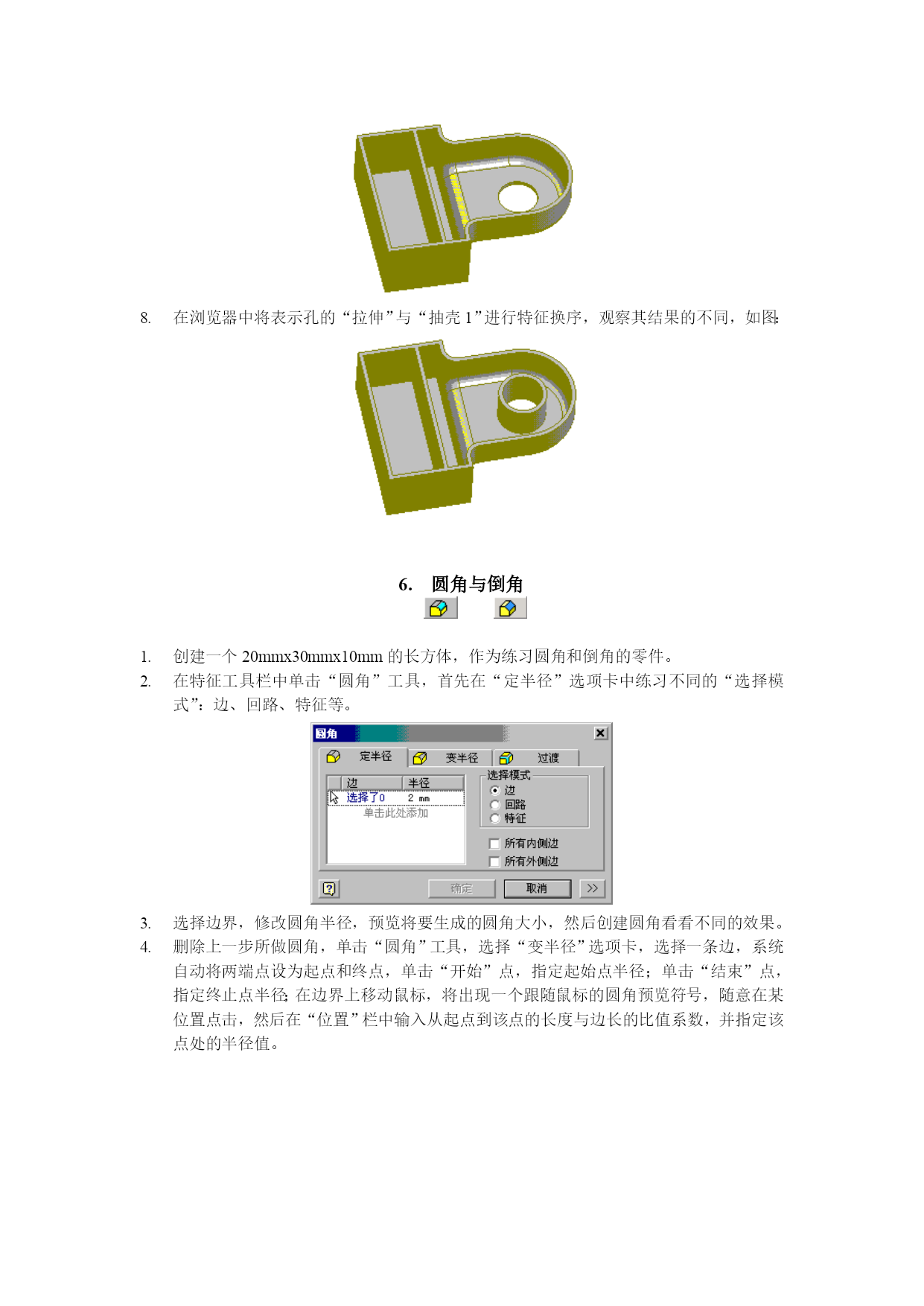

5.抽壳打开零件文件“抽壳.ipt”：单击抽壳命令图标，第一次抽壳1mm，零件上表面为开口面，如图：得到如下的抽壳结果：编辑该抽壳特征，将下底面设为“特殊厚度”15mm后确定，如图：得到如下的抽壳结果：第二次抽壳，上表面仍为开口面，抽壳厚度为1mm。作出隔板如图：编辑第二次抽壳，选背面为开口面。槽改在背面，如图：在上部背面新建草图，捕捉圆心画圆，如图：将此圆做切削贯通拉伸，在抽壳之后的零件上打一个贯通孔，如图：在浏览器中将表示孔的“拉伸”与“抽壳1”进行特征换序，观察其结果的不同，如图：6.圆角与倒角创建一个20mmx30mmx10mm的长方体，作为练习圆角和倒角的零件。在特征工具栏中单击“圆角”工具，首先在“定半径”选项卡中练习不同的“选择模式”：边、回路、特征等。选择边界，修改圆角半径，预览将要生成的圆角大小，然后创建圆角看看不同的效果。删除上一步所做圆角，单击“圆角”工具，选择“变半径”选项卡，选择一条边，系统自动将两端点设为起点和终点，单击“开始”点，指定起始点半径；单击“结束”点，指定终止点半径；在边界上移动鼠标，将出现一个跟随鼠标的圆角预览符号，随意在某位置点击，然后在“位置”栏中输入从起点到该点的长度与边长的比值系数，并指定该点处的半径值。得到如下的圆角效果：在特征工具栏中单击“倒角”工具，根据对话框提示选择边，定义倒角距离为2mm，确定后观察倒角效果，如图：另外，应该注意倒角中的其他选项，请自己练习不同的倒角选项。
