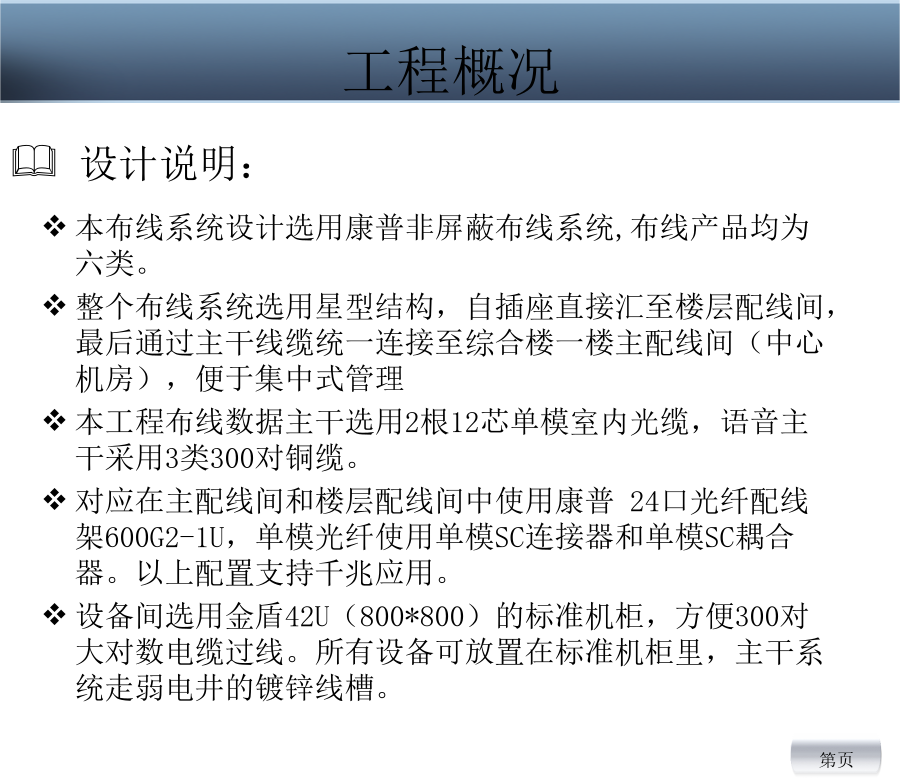

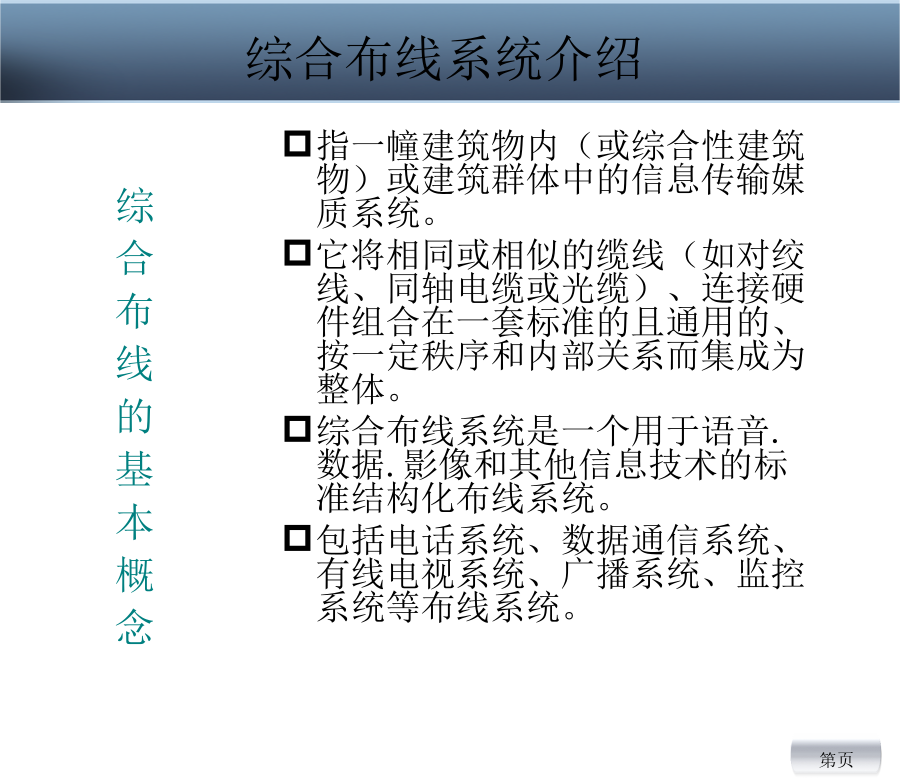

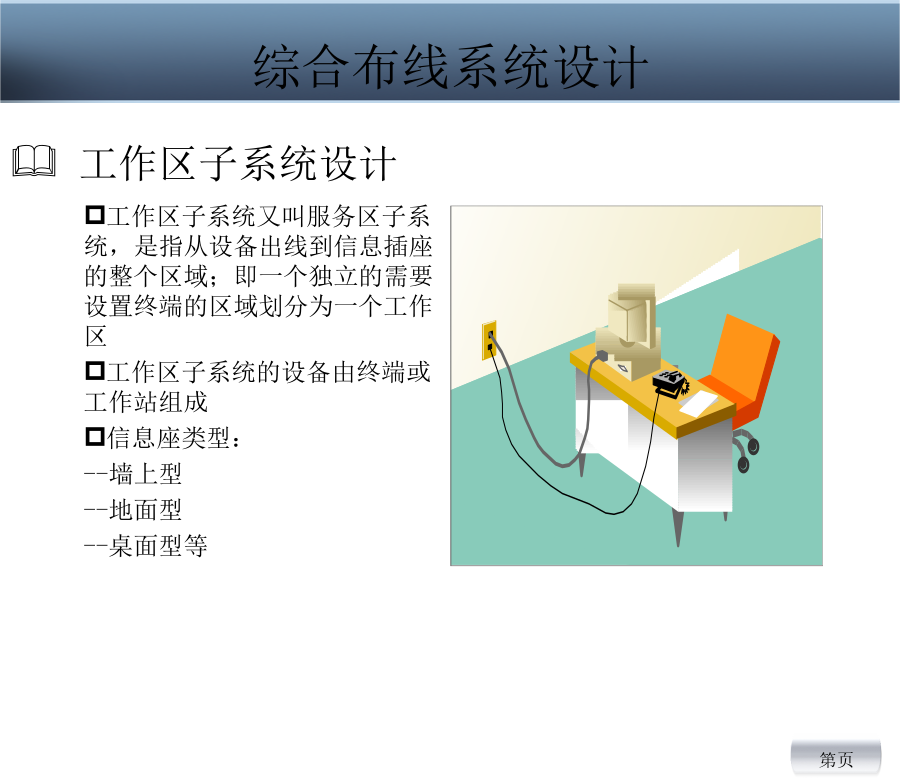

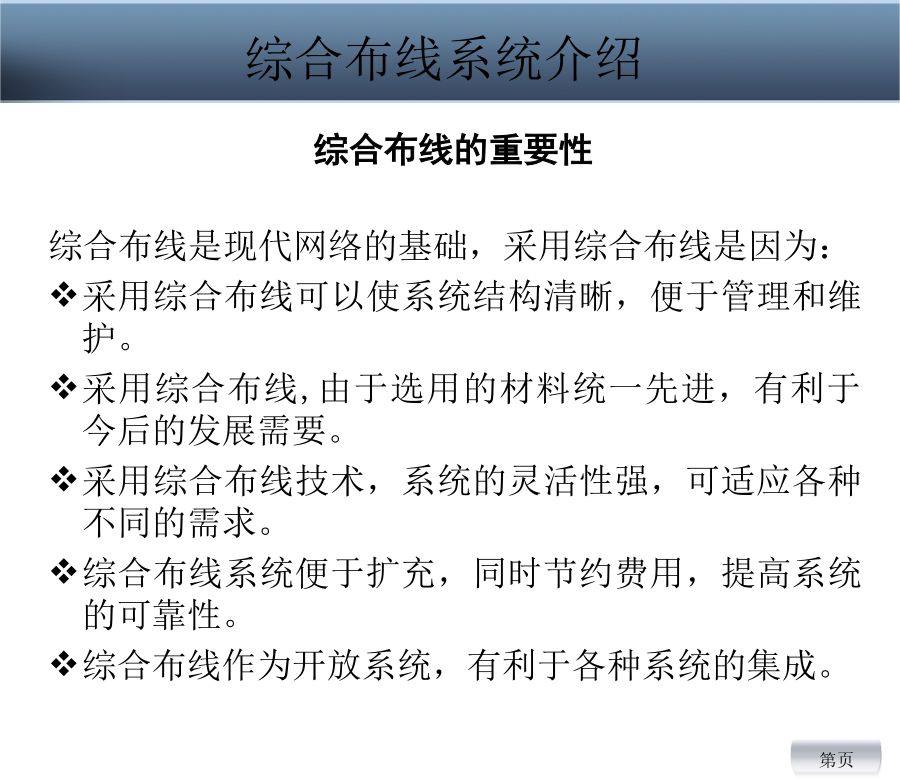

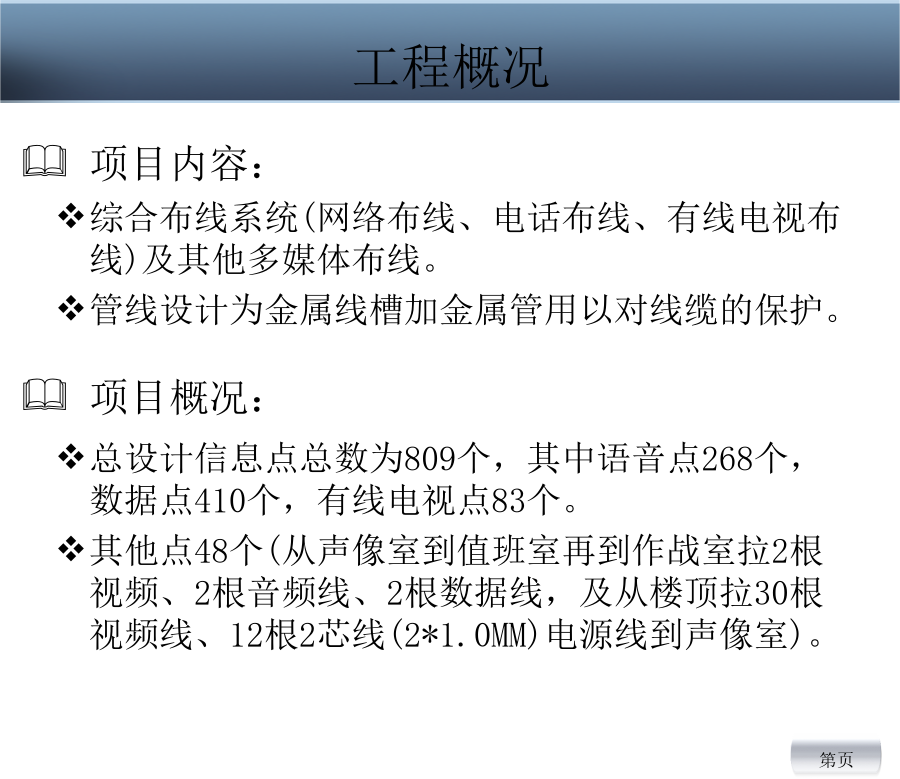

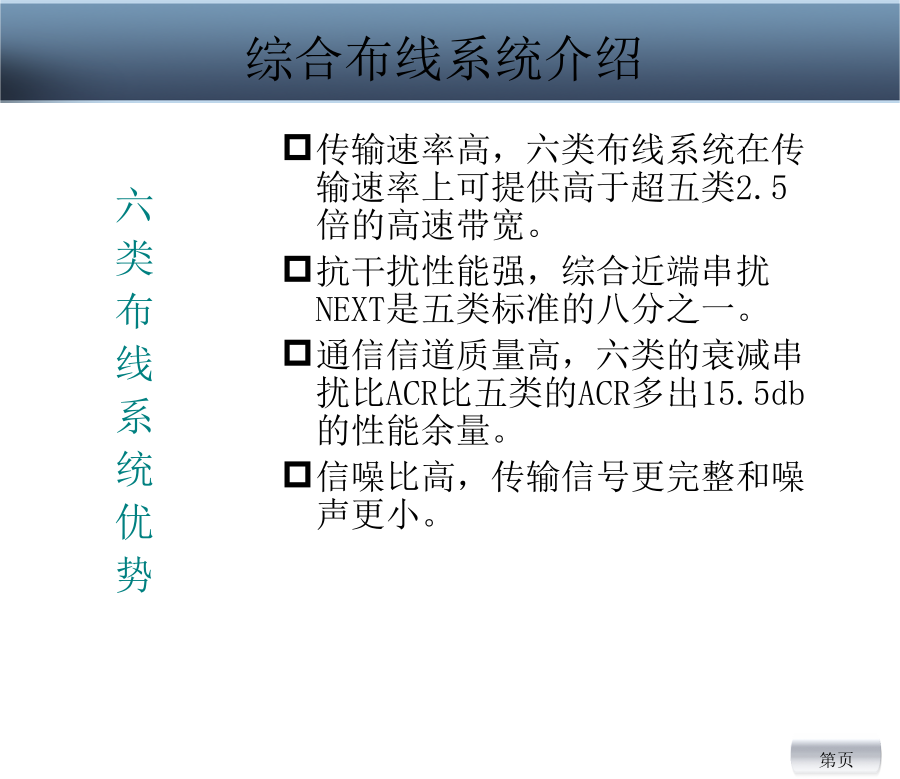

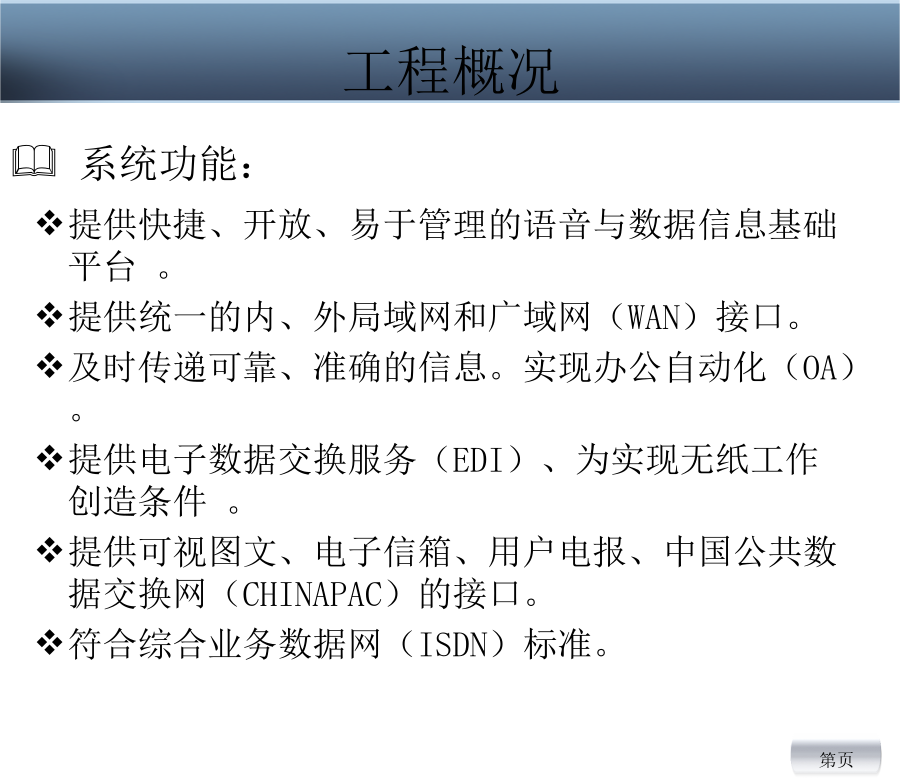

75770部队综合大楼综合布线项目设计方案广州广意通信科技有限公司二零零九年陆月综合布线系统(网络布线、电话布线、有线电视布线)及其他多媒体布线。管线设计为金属线槽加金属管用以对线缆的保护。提供快捷、开放、易于管理的语音与数据信息基础平台。提供统一的内、外局域网和广域网（WAN）接口。及时传递可靠、准确的信息。实现办公自动化（OA）。提供电子数据交换服务（EDI）、为实现无纸工作创造条件。提供可视图文、电子信箱、用户电报、中国公共数据交换网（CHINAPAC）的接口。符合综合业务数据网（ISDN）标准。本布线系统设计选用康普非屏蔽布线系统,布线产品均为六类。整个布线系统选用星型结构，自插座直接汇至楼层配线间，最后通过主干线缆统一连接至综合楼一楼主配线间（中心机房），便于集中式管理本工程布线数据主干选用2根12芯单模室内光缆，语音主干采用3类300对铜缆。对应在主配线间和楼层配线间中使用康普24口光纤配线架600G2-1U，单模光纤使用单模SC连接器和单模SC耦合器。以上配置支持千兆应用。设备间选用金盾42U（800*800）的标准机柜，方便300对大对数电缆过线。所有设备可放置在标准机柜里，主干系统走弱电井的镀锌线槽。综合布线系统介绍综合布线系统介绍综合布线系统介绍综合布线系统介绍综合布线系统介绍综合布线系统设计综合布线系统设计综合布线系统设计综合布线系统设计综合布线系统设计施工管线设计施工管线设计综合布线产品介绍综合布线产品介绍综合布线产品介绍综合布线产品介绍综合布线产品介绍谢谢！
