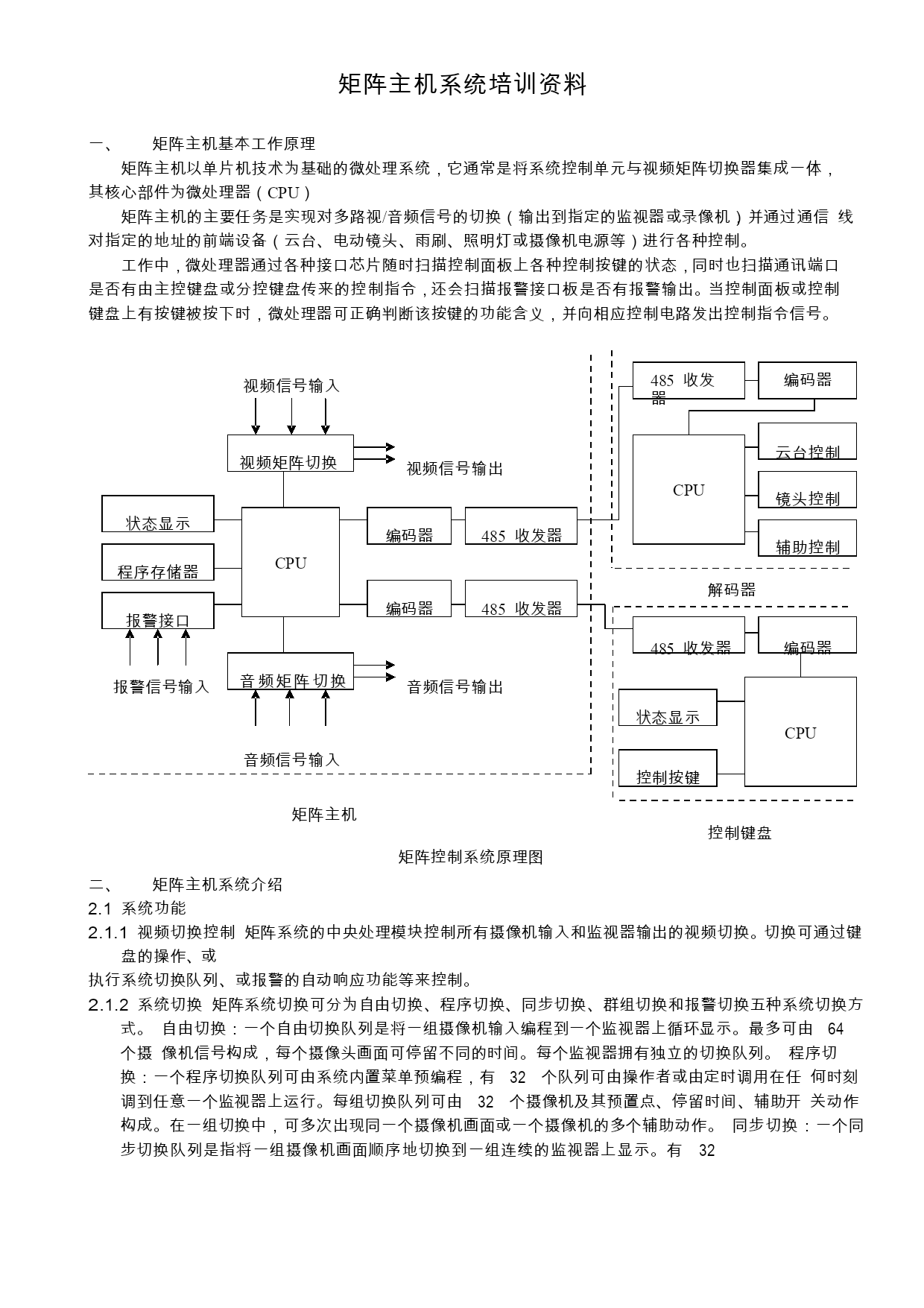

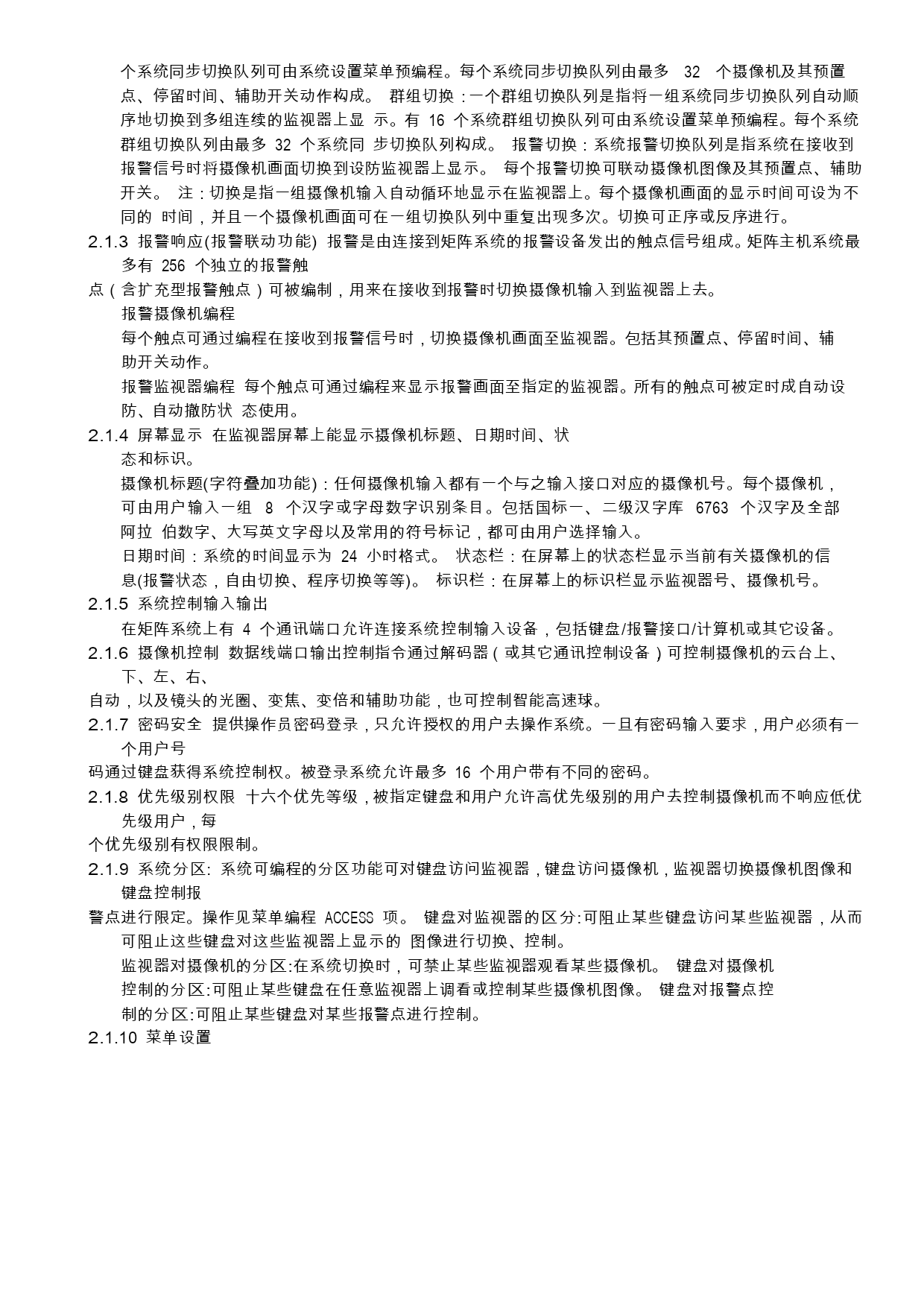

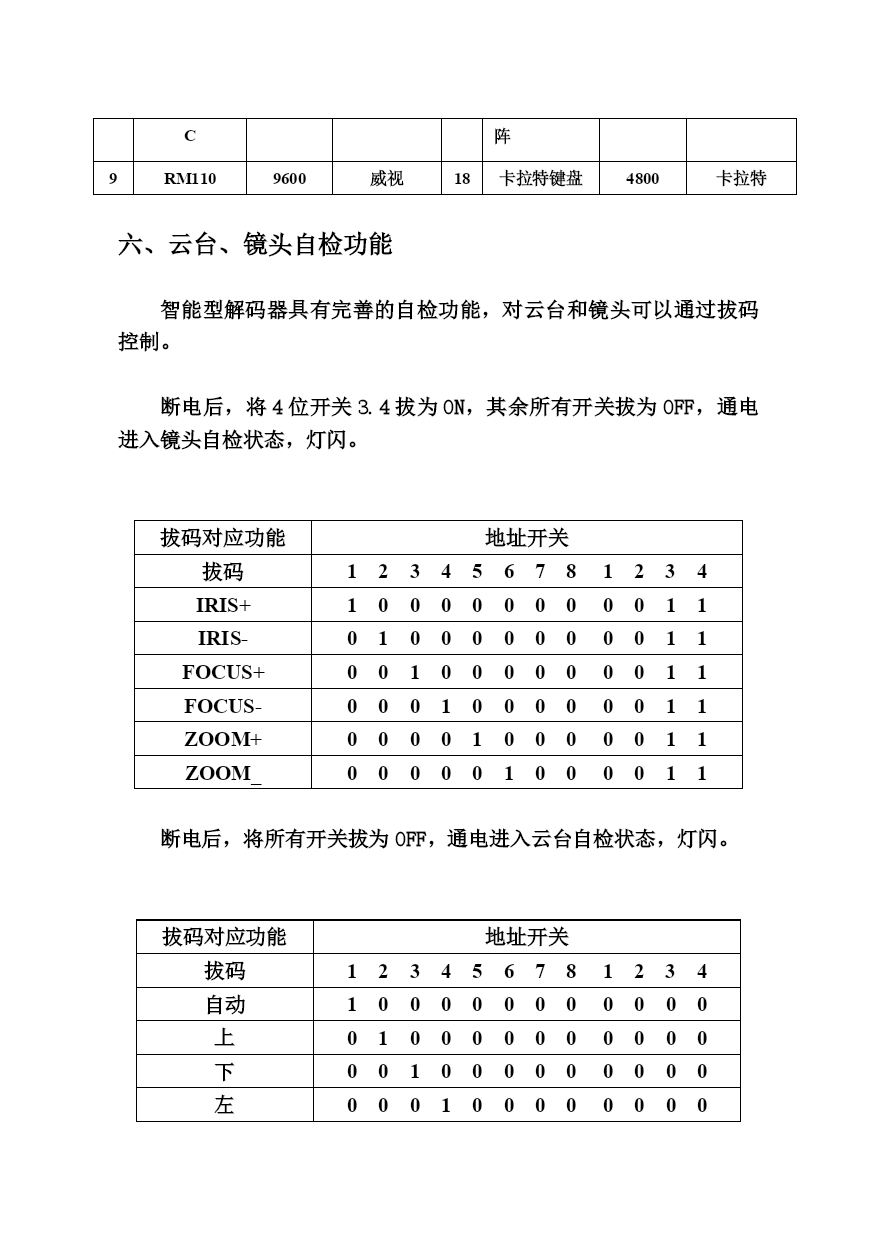

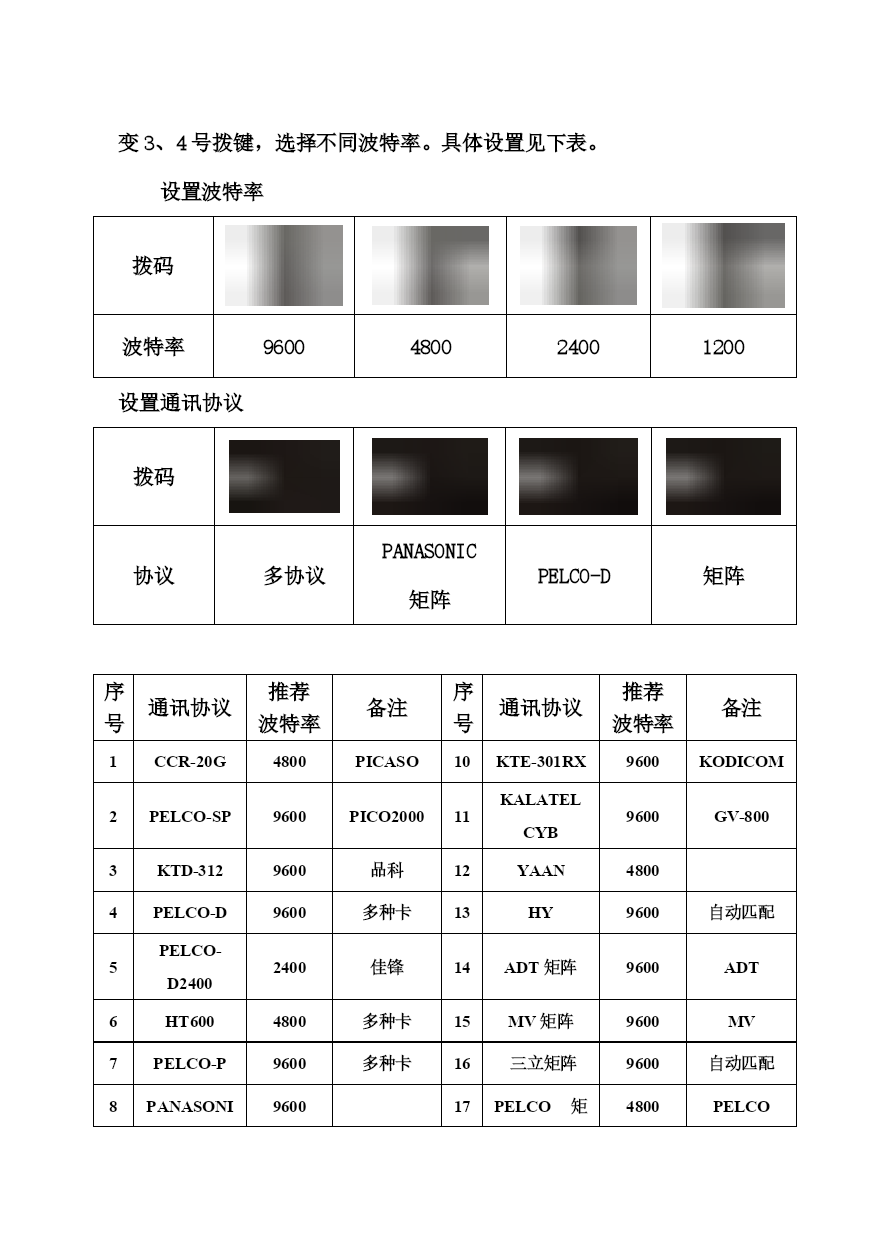

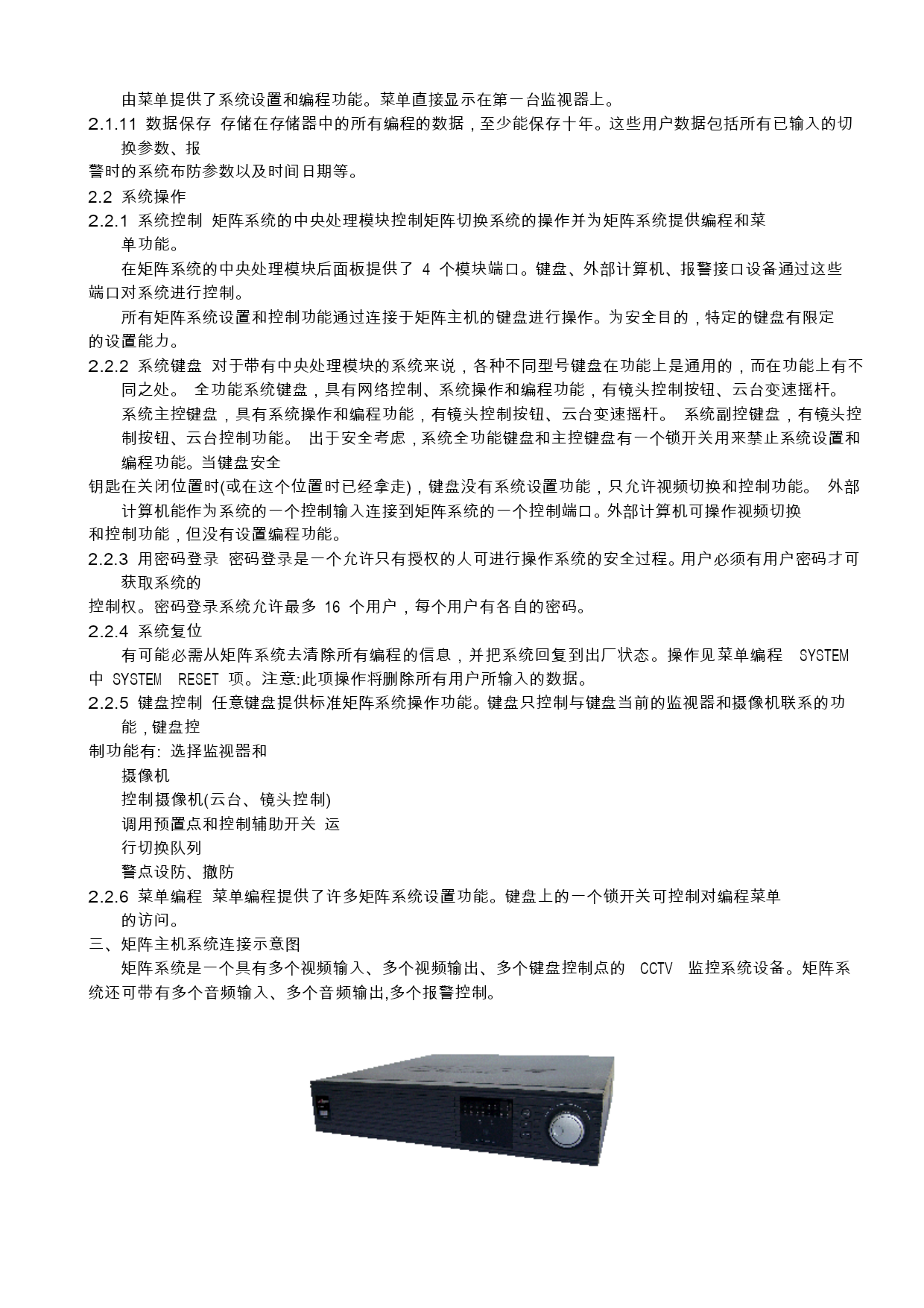

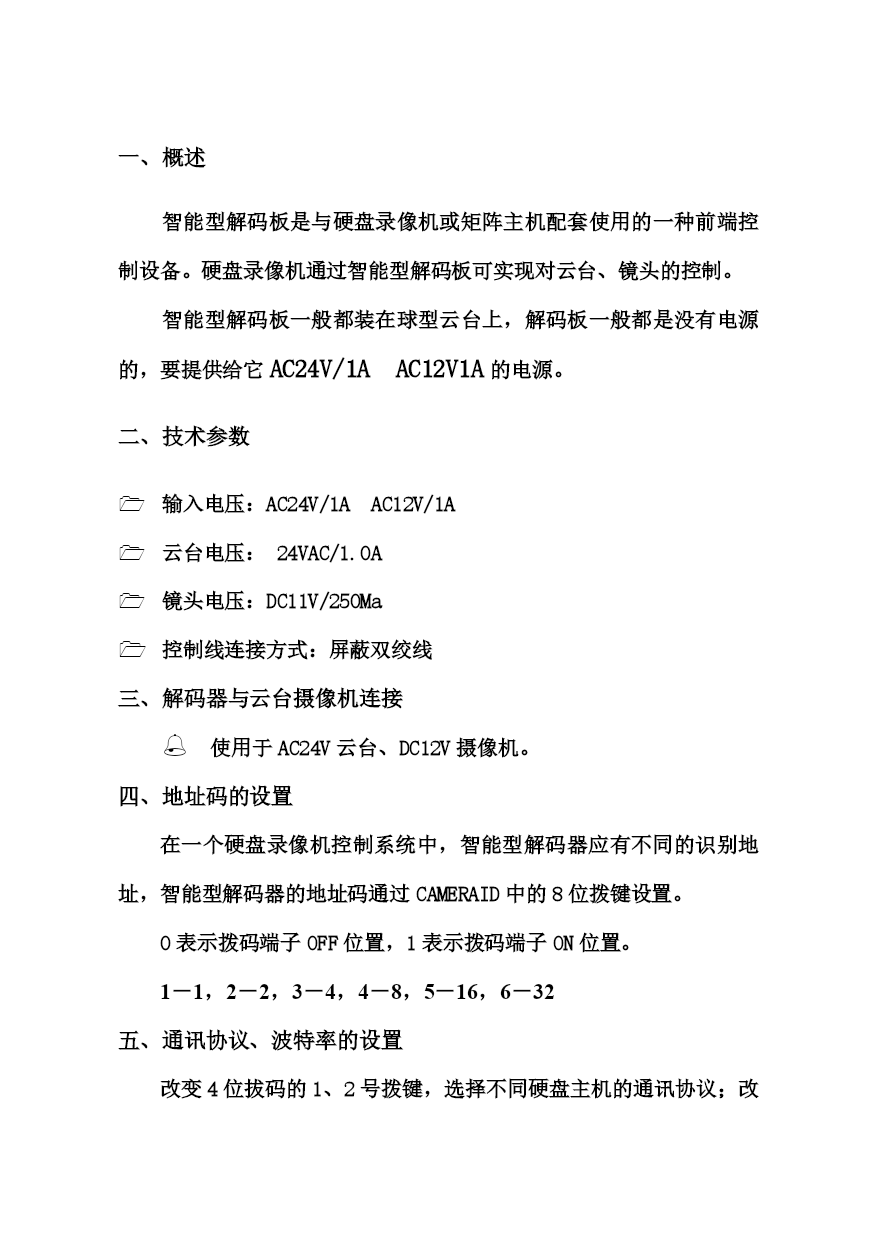

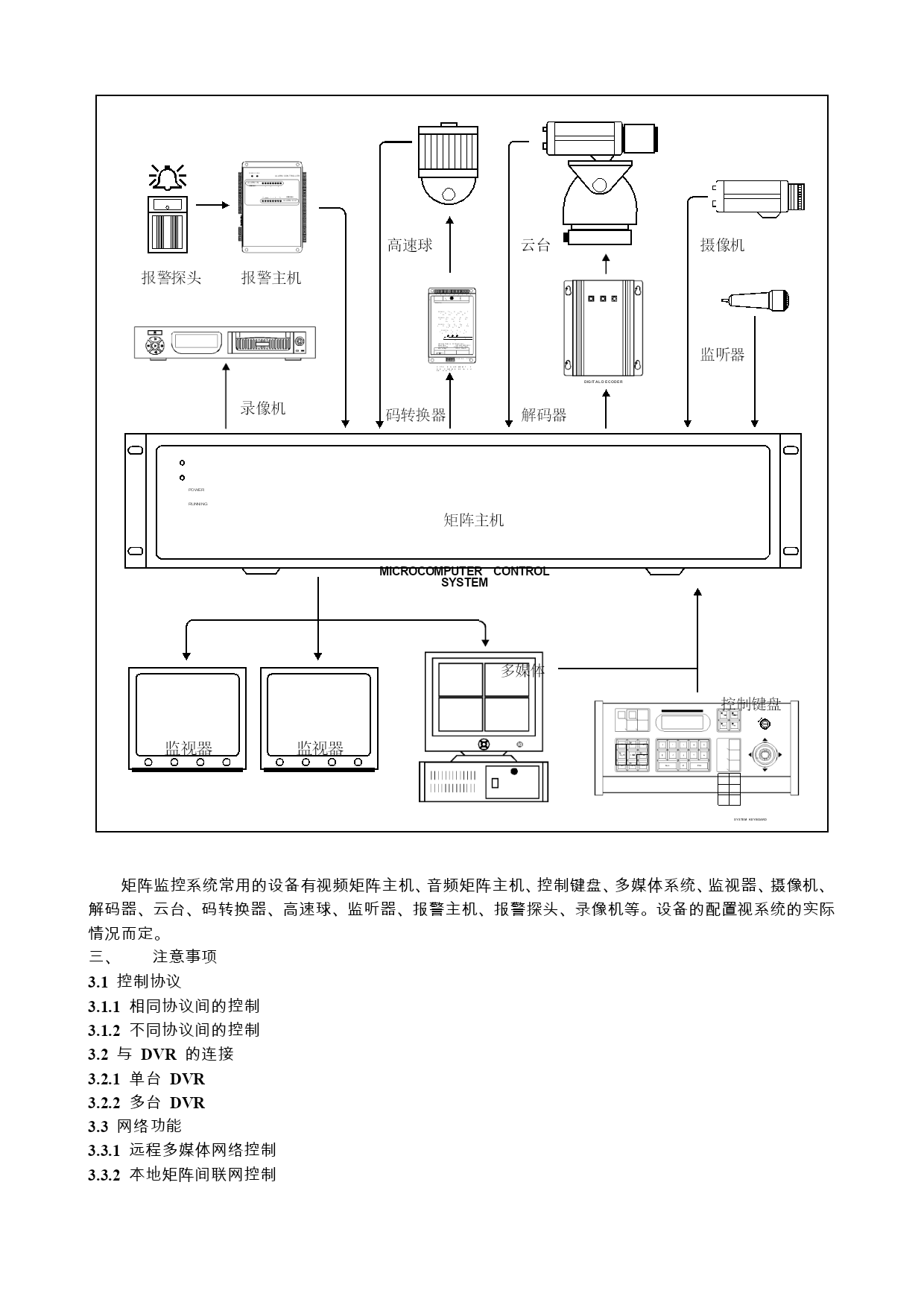

矩阵主机培训资料(完整版)实用资料(可以直接使用,可编辑完整版实用资料,欢迎下载)矩阵主机系统培训资料一、矩阵主机基本工作原理矩阵主机以单片机技术为基础的微处理系统,它通常是将系统控制单元与视频矩阵切换器集成一体,其核心部件为微处理器(CPU)矩阵主机的主要任务是实现对多路视/音频信号的切换(输出到指定的监视器或录像机),并通过通信线对指定的地址的前端设备(云台、电动镜头、雨刷、照明灯或摄像机电源等)进行各种控制。工作中,微处理器通过各种接口芯片随时扫描控制面板上各种控制按键的状态,同时也扫描通讯端口是否有由主控键盘或分控键盘传来的控制指令,还会扫描报警接口板是否有报警输出。当控制面板或控制键盘上有按键被按下时,微处理器可正确判断该按键的功能含义,并向相应控制电路发出控制指令信号。视频信号输入485收发器编码器状态显示程序存储器报警接口视频矩阵切换CPU视频信号输出编码器485收发器编码器485收发器CPU解码器云台控制镜头控制辅助控制报警信号输入音频矩阵切换音频信号输入矩阵主机音频信号输出矩阵控制系统原理图485收发器状态显示控制按键控制键盘编码器CPU二、矩阵主机系统介绍2.1系统功能2.1.1视频切换控制矩阵系统的中央处理模块控制所有摄像机输入和监视器输出的视频切换。切换可通过键盘的操作、或执行系统切换队列、或报警的自动响应功能等来控制。2.1.2系统切换矩阵系统切换可分为自由切换、程序切换、同步切换、群组切换和报警切换五种系统切换方式。自由切换:一个自由切换队列是将一组摄像机输入编程到一个监视器上循环显示。最多可由64个摄像机信号构成,每个摄像头画面可停留不同的时间。每个监视器拥有独立的切换队列。程序切换:一个程序切换队列可由系统内置菜单预编程,有32个队列可由操作者或由定时调用在任何时刻调到任意一个监视器上运行。每组切换队列可由32个摄像机及其预置点、停留时间、辅助开关动作构成。在一组切换中,可多次出现同一个摄像机画面或一个摄像机的多个辅助动作。同步切换:一个同步切换队列是指将一组摄像机画面顺序地切换到一组连续的监视器上显示。有32个系统同步切换队列可由系统设置菜单预编程。每个系统同步切换队列由最多32个摄像机及其预置点、停留时间、辅助开关动作构成。群组切换:一个群组切换队列是指将一组系统同步切换队列自动顺序地切换到多组连续的监视器上显示。有16个系统群组切换队列可由系统设置菜单预编程。每个系统群组切换队列由最多32个系统同步切换队列构成。报警切换:系统报警切换队列是指系统在接收到报警信号时将摄像机画面切换到设防监视器上显示。每个报警切换可联动摄像机图像及其预置点、辅助开关。注:切换是指一组摄像机输入自动循环地显示在监视器上。每个摄像机画面的显示时间可设为不同的时间,并且一个摄像机画面可在一组切换队列中重复出现多次。切换可正序或反序进行。2.1.3报警响应(报警联动功能)报警是由连接到矩阵系统的报警设备发出的触点信号组成。矩阵主机系统最多有256个独立的报警触点(含扩充型报警触点)可被编制,用来在接收到报警时切换摄像机输入到监视器上去。报警摄像机编程每个触点可通过编程在接收到报警信号时,切换摄像机画面至监视器。包括其预置点、停留时间、辅助开关动作。报警监视器编程每个触点可通过编程来显示报警画面至指定的监视器。所有的触点可被定时成自动设防、自动撤防状态使用。2.1.4屏幕显示在监视器屏幕上能显示摄像机标题、日期时间、状态和标识。摄像机标题(字符叠加功能):任何摄像机输入都有一个与之输入接口对应的摄像机号。每个摄像机,可由用户输入一组8个汉字或字母数字识别条目。包括国标一、二级汉字库6763个汉字及全部阿拉伯数字、大写英文字母以及常用的符号标记,都可由用户选择输入。日期时间:系统的时间显示为24小时格式。状态栏:在屏幕上的状态栏显示当前有关摄像机的信息(报警状态,自由切换、程序切换等等)。标识栏:在屏幕上的标识栏显示监视器号、摄像机号。2.1.5系统控制输入输出在矩阵系统上有4个通讯端口允许连接系统控制输入设备,包括键盘/报警接口/计算机或其它设备。2.1.6摄像机控制数据线端口输出控制指令通过解码器(或其它通讯控制设备),可控制摄像机的云台上、下、左、右、自动,以及镜头的光圈、变焦、变倍和辅助功能,也可控制智能高速球。2.1.7密码安全提供操作员密码登录,只允许授权的用户去操作系统。一旦有密码输入要求,用户必须有一个用户号码通过键盘获得系统控制权。被
