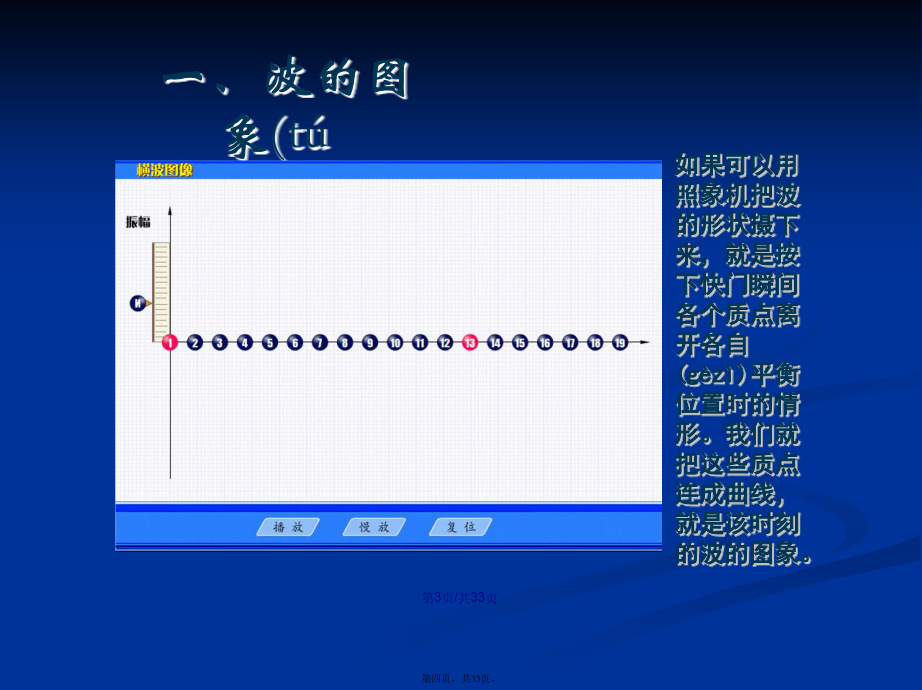

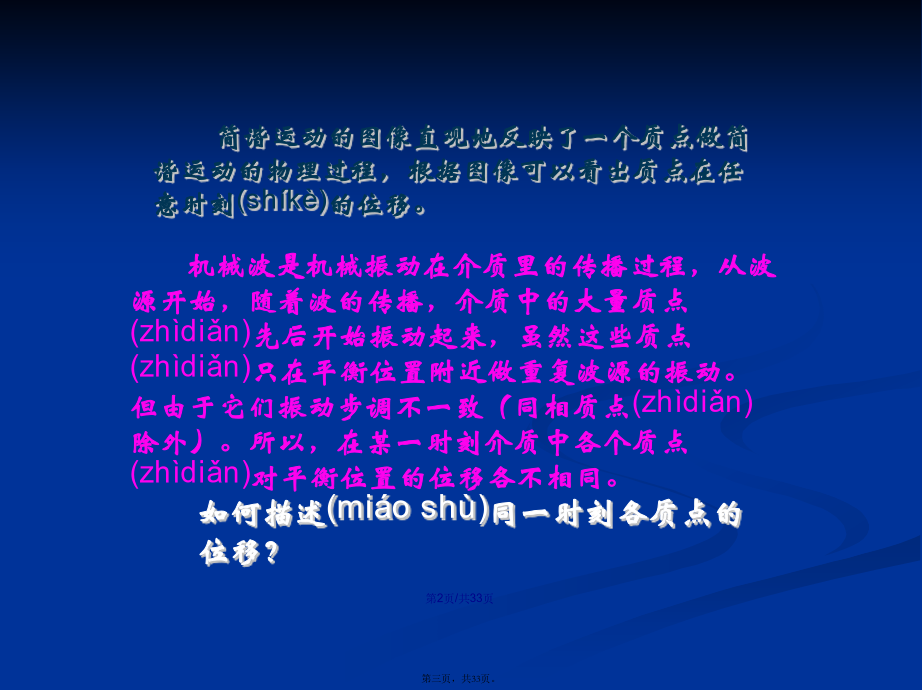

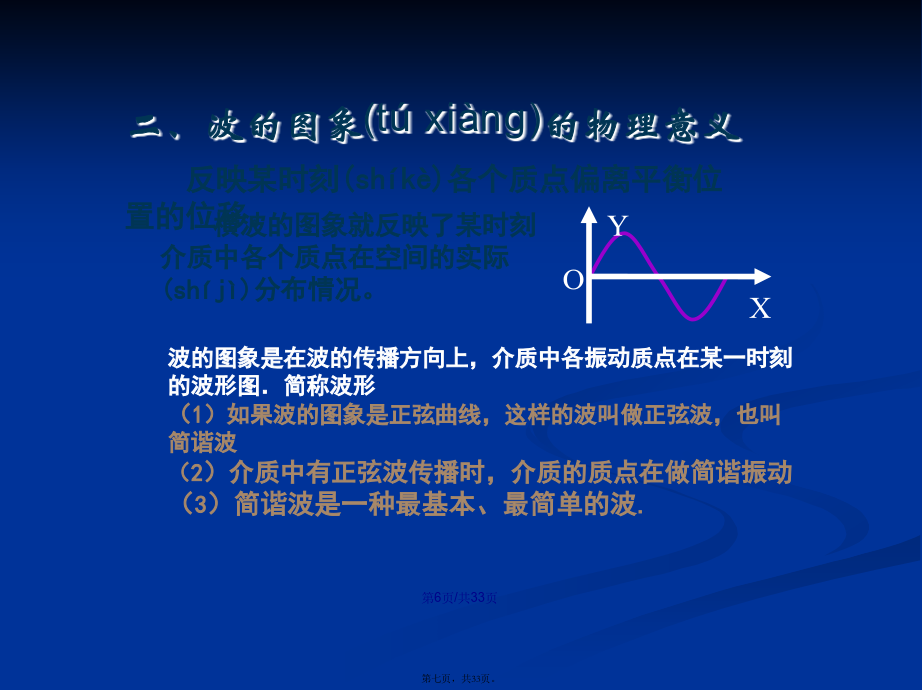

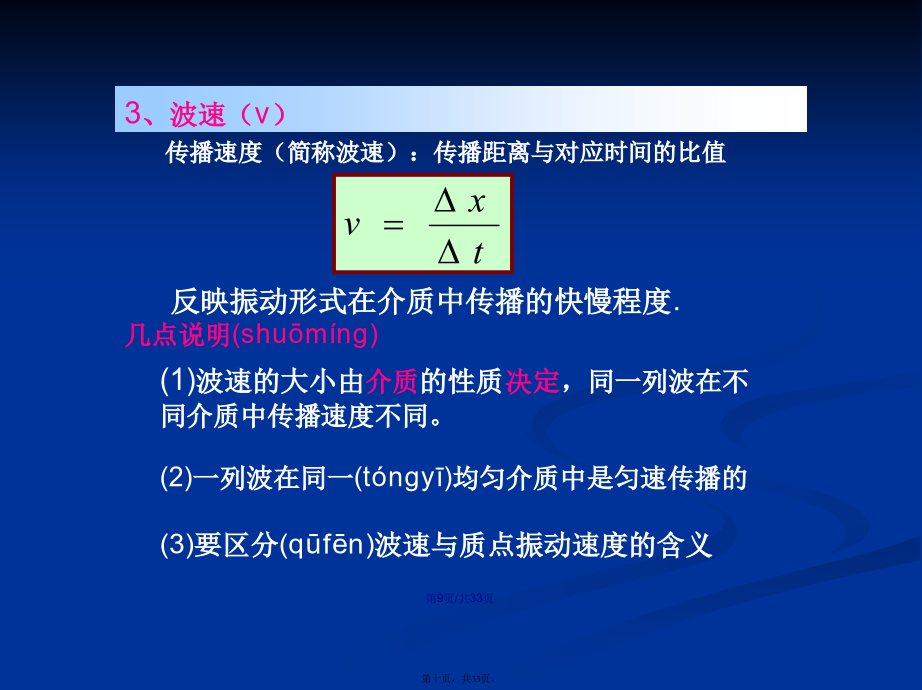

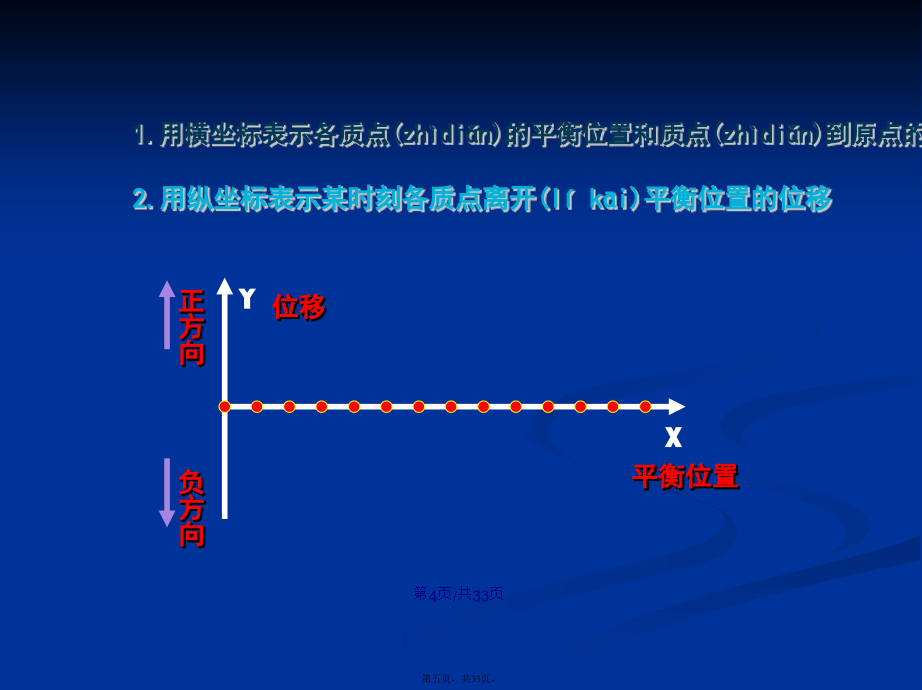

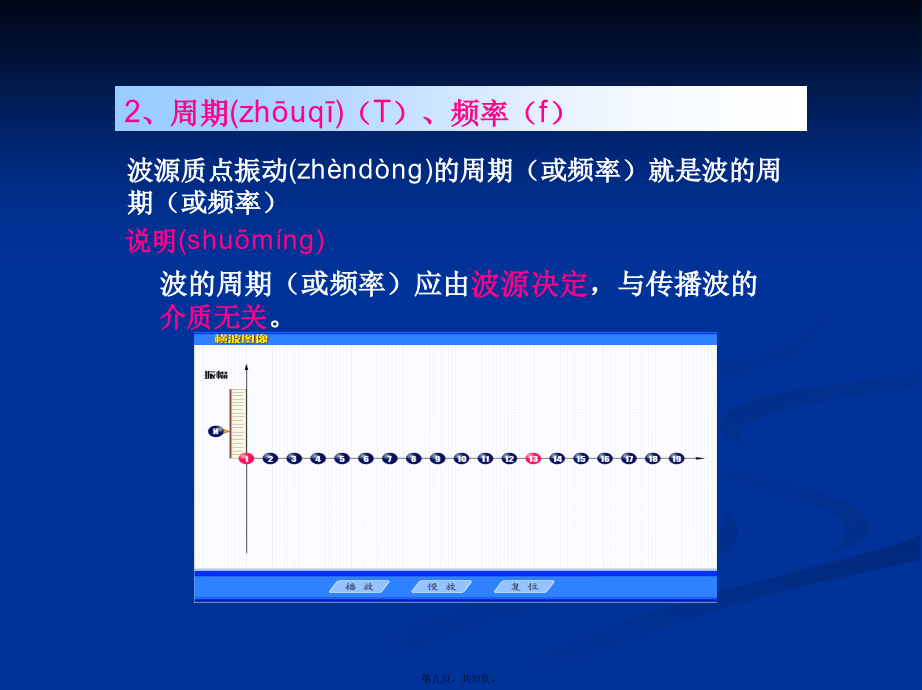

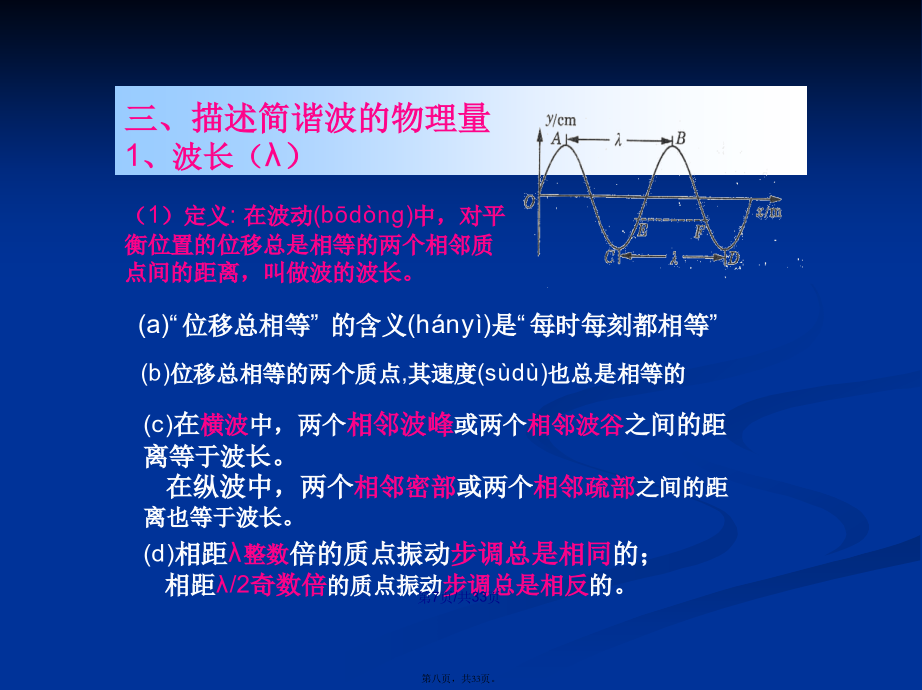

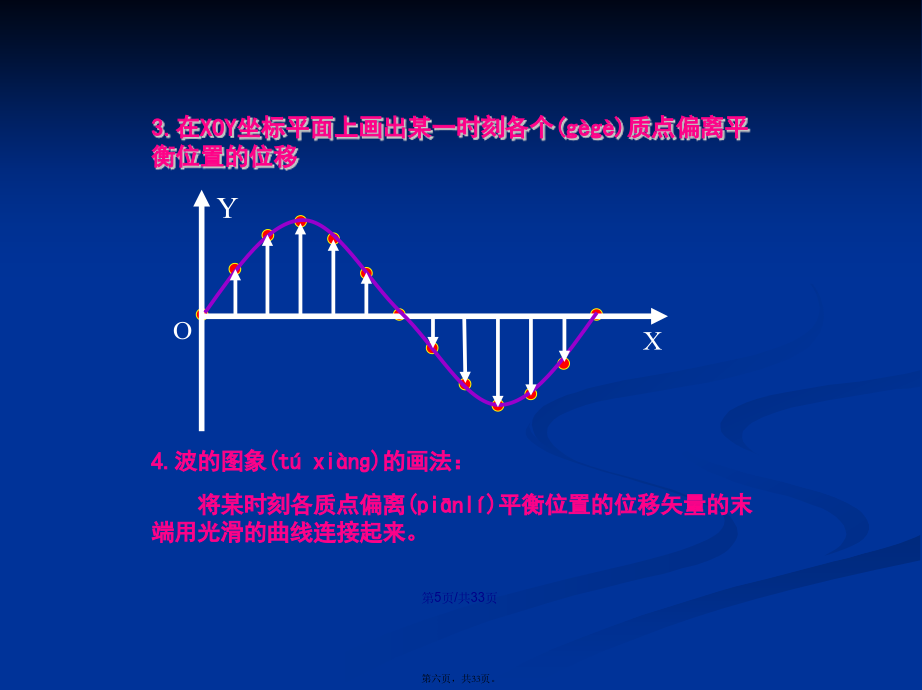

会计学回顾：从简谐运动振动图象(túxiànɡ)中可以得到哪些物理量?简谐运动的图像直观地反映了一个质点做简谐运动的物理过程，根据图像可以看出质点在任意时刻的位移。一、波的图象(túxiànɡ)3.在XOY坐标平面上画出某一时刻各个质点偏离平衡位置的位移二、波的图象(túxiànɡ)的物理意义（1）定义:在波动中，对平衡位置的位移总是相等的两个相邻质点间的距离，叫做波的波长。2、周期（T）、频率波速由介质决定(juédìng)，与波的频率、质点的振幅无关四．从波的图象(túxiànɡ)上可获得哪些信息四、波的图象(túxiànɡ)的应用（2）上下坡法:将波的图像视为蜿蜒起伏的“山坡”，沿波的传播方向看，“上坡路段”上的各质点都向下振动，“下坡路段”上的各质点都向上振动．简称“上坡下，下坡上”例1.图所示为一列向右传播的简谐波在某时刻的波形图试求出波形图上A、B、C、D四个质点的振动方向.例2.如图所示为一列简谐波在某时刻的波形图，已知图形上某点的振动方向如图所示。试求这列波的传播方向.例3.某一简谐横波在t＝0时刻的波形图如图的实线所示．若波向右传播，画出T/4后和5T/4前两个时刻的波的图象．四．从波的图象(túxiànɡ)上可获得哪些信息例3.一列波振幅是2cm，频率是4Hz的简谐横波，以32cm/s的速度沿图中x轴正方向(fāngxiàng)传播，在某时刻x坐标为－7cm处的介质质点正好经过平衡位置向y轴正方向(fāngxiàng)运动，画出此时刻的波形图。1.关于振动和波的关系，下列说法中正确的是()A．振动是波的成因，波是振动的传播B．振动是单个质点呈现的运动现象，波是许多质点联合起来呈现的运动现象C．波的传播速度就是质点振动的速度D．波源停止振动时，波立即停止传播2025/3/62025/3/64.(2014·高考山东卷)(多选)一列简谐横波沿直线传播．以波源O由平衡位置开始振动为计时零点，质点A的振动图象如图所示，已知O、A的平衡位置相距0.9m．以下判断正确的是()5．（2014·高考安徽卷)一简谐横波沿x轴正向传播，图甲是t＝0时刻的波形图，图乙是介质中某质点的振动图象，则该质点的x坐标值合理的是()A．0.5mB．1.5mC．2.5mD．3.5m7．(2013·高考天津卷)(多选)一列简谐横波沿直线传播，该直线上平衡位置相距(xiāngjù)9m的a、b两质点的振动图象如图所示，下图中描述该波的图象可能正确的是()2025/3/66．(2013·高考重庆卷)一列简谐横波沿直线传播，某时刻该列波上正好经过平衡位置的两质点(zhìdiǎn)相距6m，且这两质点(zhìdiǎn)之间的波峰只有一个，则该简谐波可能的波长为()A．4m、6m和8mB．6m、8m和12mC．4m、6m和12mD．4m、8m和12m2025/3/6题型1.已知波的传播(chuánbō)方向和波形图判断质点的振动方向。
