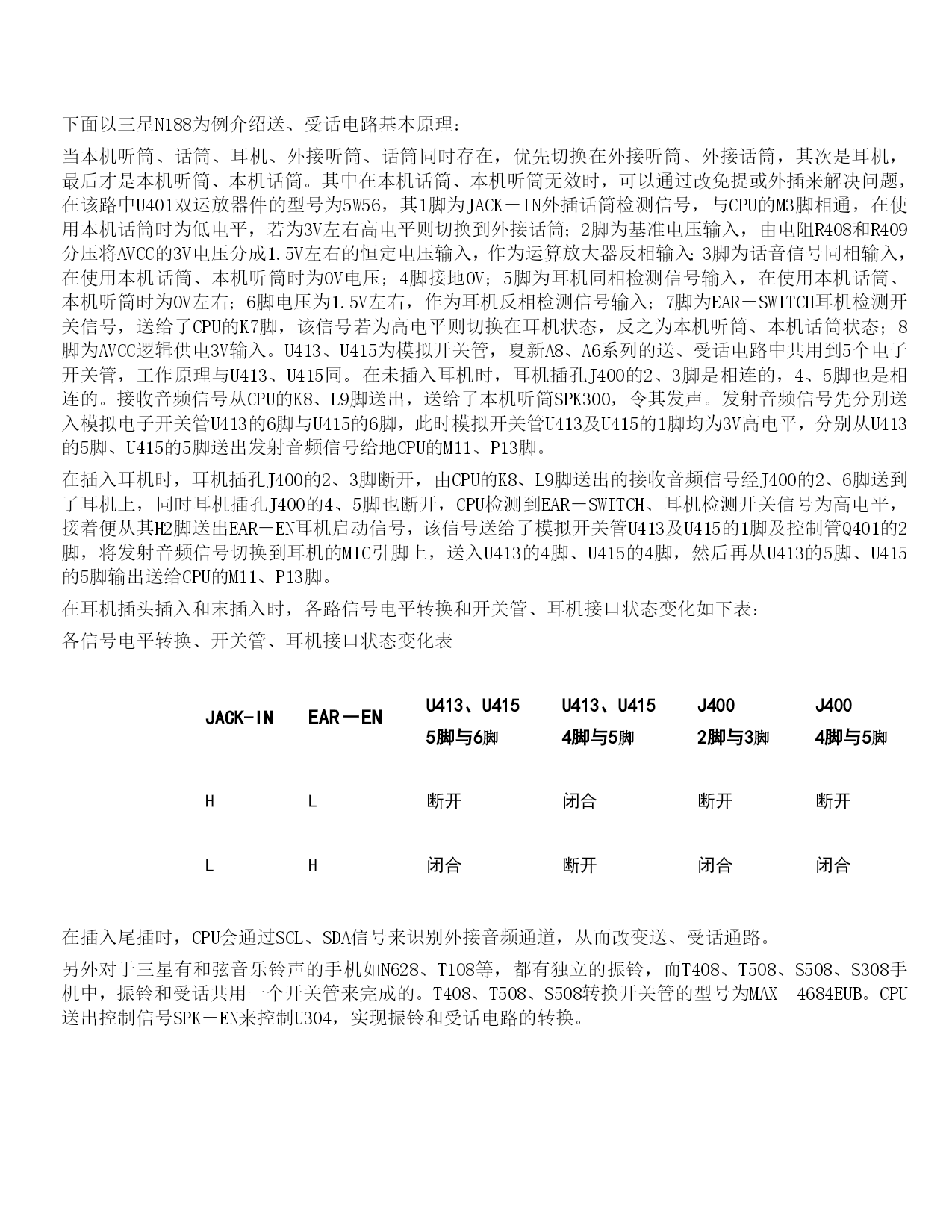

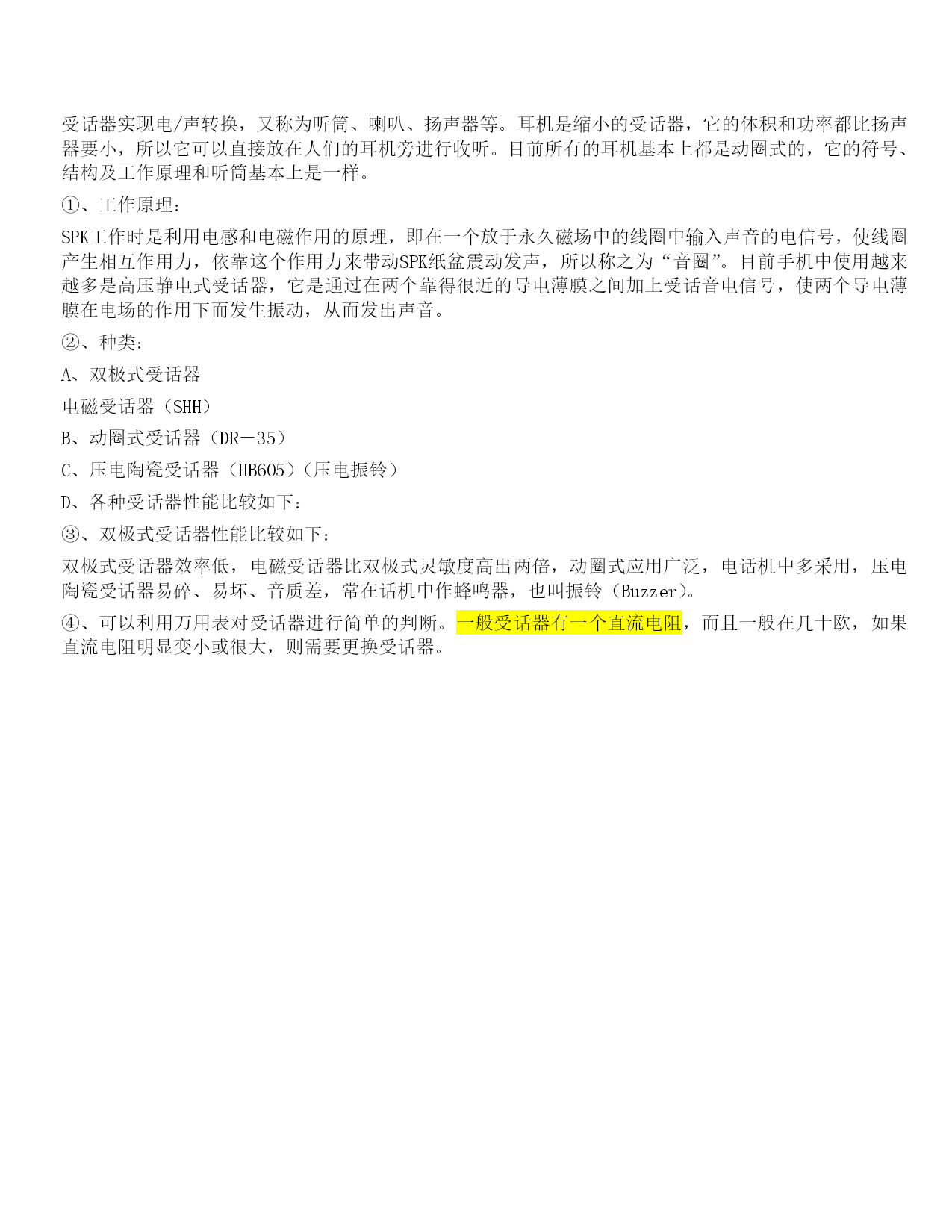

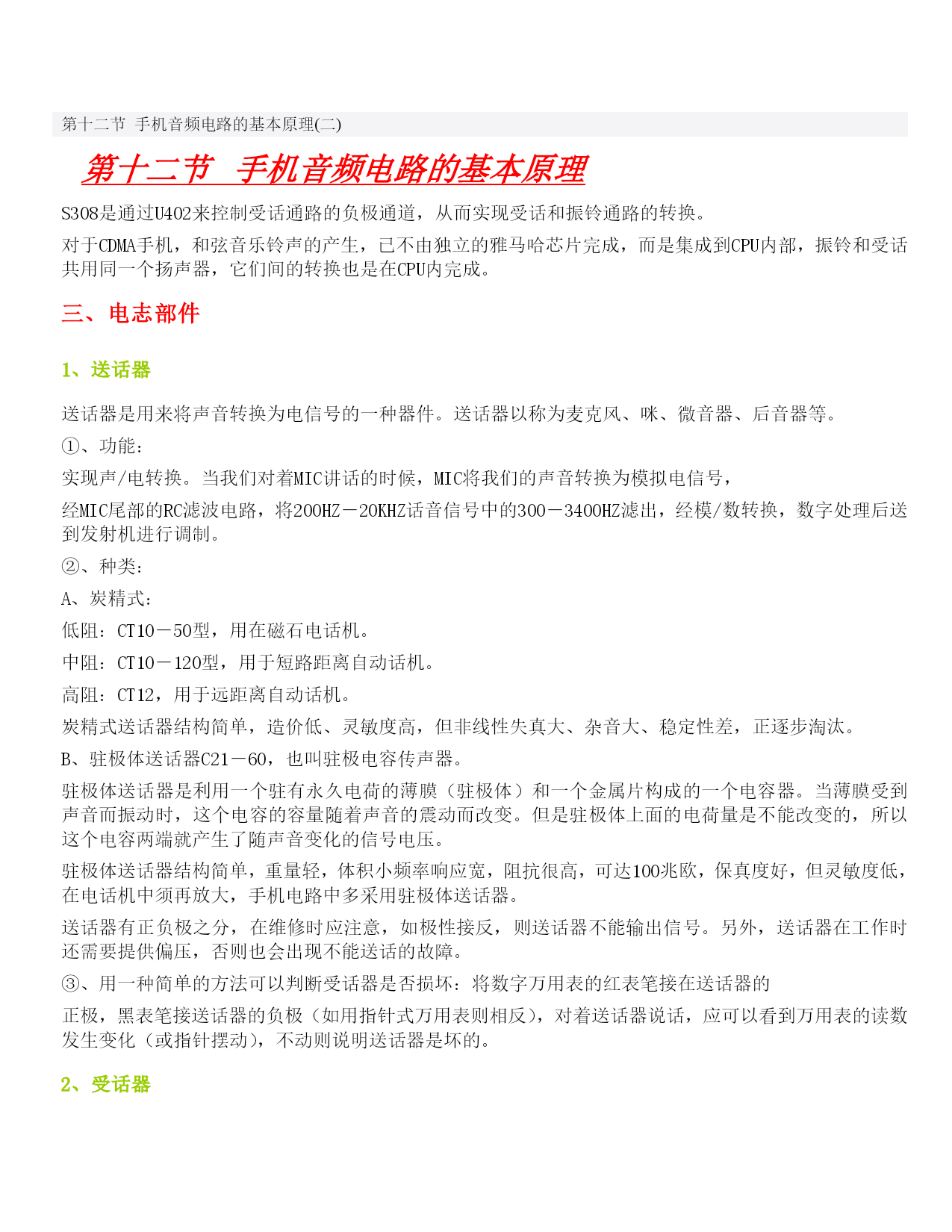

第十二节手机音频电路的基本原理一、手机音频电路由两部分组成即PCM编解码电路和数字语音处理器DSP。1、PCM编解码电路PCM编解码电路的任务是模拟信号和数字信号的相互转换。当手机处于发射时隙时，它首先将话筒声/电转换得到的模拟电信号进行音频放大，转换为离散的数字语音信号（即A/D转换），并送到数字处理电路；当手机处在接收时隙时，它将数字音频处理电路送来的数字信号进行PCM解码，将数字语音信号还原成模拟的音频信号（D/A）转换，然后进行功率放大，到听筒进行电/声转换，推动听筒发声。2、数字语音处理器（DSP）在手机发射时，将音频编译码电路送来的数字信号进行信道编码、交织、加密等处理，得到数码语音信号，经GMSK调制，最后得到67.768KHZ的发射基带信号，送到射频部分进行上变频的处理；在手机接收时，将射频部分送来的基事信号进行GMSK解调，经解密、去交织、信道解码、语音解码后，送到PCM解码电路进行PCM解码。目前随着手机集成度的提高，多数手机PCM和DSP已不独立存在，这两部分电路被集成在CPU或其它IC内。如诺基亚N8210音频电路就是由N250和CPUD200组成，机内和机外送、受话通路的转换是在N250内完成的。接收时，从射频模块N505送来的RXI、RXQ信号，在音频ICN250内进行放大，GMSK解调，产生数据流后，再送到中央处理器D200内进行去交织、解密等处理，形成22.8kbit/s的数据流，接着进行信道解码（纠错解码），得到13kbit/s的数字语音信息，再进行语音解码，还原为64kbit/s的数字信号后，再返送回音频ICN250内，进行PCM解码，把64kbit/s的数字语音信号还原成模拟的语音信号，经N250内的音频放大器放大后，从D1、D2脚送出，到听筒进行电/声转换推动听筒发声。发射时，语音信号经过话筒的声/电转换，然后送到音频ICN250进行放大，PCM编码，把模拟的语音信号变成64kbit/s的数字语音信号。再把此话音数据流送到中央处理器D200，进行语音编码，把64kbit/s的数字语音信号压缩成13kbit/s的数据流，再加上9.8kbit/s的纠错码。最后进行加密、交织，形成270.833kbit/s数据流，送回N250内进行GMSK调制，最后产生67.768KHZ的TXIP、TXIN、TXQN、TXQP信号送到射频模块N505内进行发射调制。二、送、受话电路基本原理手机经常出现无送话（话筒无声）与无受话（听筒无声），要想很好地修复该类故障，必须了解送、受话电路的基本原理。一般手机均有两路送、受话电路，即机内送话电路、耳机免提电路，如诺基亚8210、8250、3310、摩托罗拉T191等；而有的手机却有三路送受话电路，如三星T108、N628、N288/A288、N188/A188等，这三条通路分别为：本机听筒与话筒通路、耳机免提通路、外接听筒与话筒通路。下面以三星N188为例介绍送、受话电路基本原理：当本机听筒、话筒、耳机、外接听筒、话筒同时存在，优先切换在外接听筒、外接话筒，其次是耳机，最后才是本机听筒、本机话筒。其中在本机话筒、本机听筒无效时，可以通过改免提或外插来解决问题，在该路中U401双运放器件的型号为5W56，其1脚为JACK－IN外插话筒检测信号，与CPU的M3脚相通，在使用本机话筒时为低电平，若为3V左右高电平则切换到外接话筒；2脚为基准电压输入，由电阻R408和R409分压将AVCC的3V电压分成1.5V左右的恒定电压输入，作为运算放大器反相输入；3脚为话音信号同相输入，在使用本机话筒、本机听筒时为0V电压；4脚接地0V；5脚为耳机同相检测信号输入，在使用本机话筒、本机听筒时为0V左右；6脚电压为1.5V左右，作为耳机反相检测信号输入；7脚为EAR－SWITCH耳机检测开关信号，送给了CPU的K7脚，该信号若为高电平则切换在耳机状态，反之为本机听筒、本机话筒状态；8脚为AVCC逻辑供电3V输入。U413、U415为模拟开关管，夏新A8、A6系列的送、受话电路中共用到5个电子开关管，工作原理与U413、U415同。在未插入耳机时，耳机插孔J400的2、3脚是相连的，4、5脚也是相连的。接收音频信号从CPU的K8、L9脚送出，送给了本机听筒SPK300，令其发声。发射音频信号先分别送入模拟电子开关管U413的6脚与U415的6脚，此时模拟开关管U413及U415的1脚均为3V高电平，分别从U413的5脚、U415的5脚送出发射音频信号给地CPU的M11、P13脚。在插入耳机时，耳机插孔J400的2、3脚断开，由CPU的K8、L9脚送出的接收音频信号经J400的2、6脚送到了耳机上，同时耳机插孔J400的4、5脚也断开，CPU检测到EAR－SW
