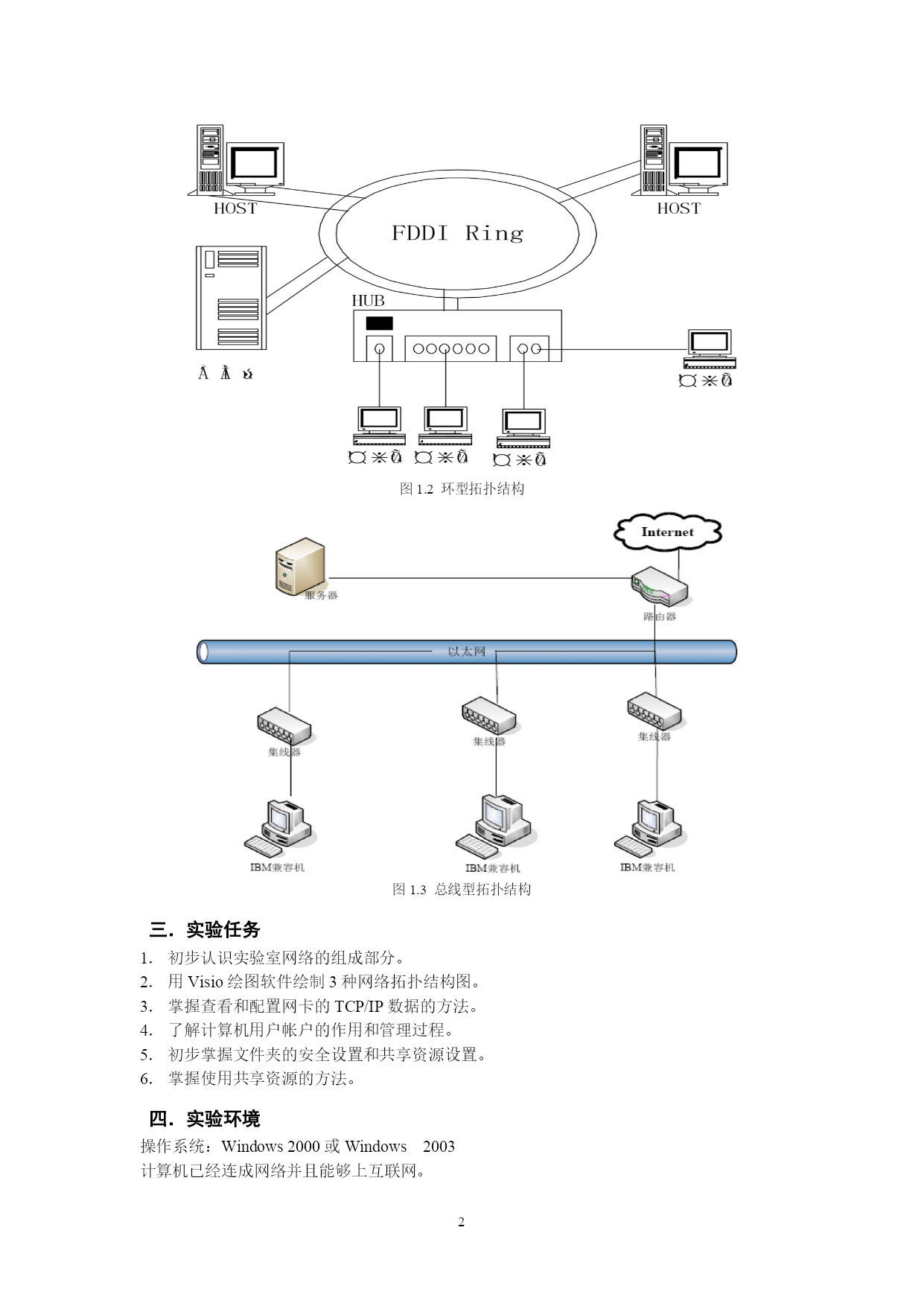

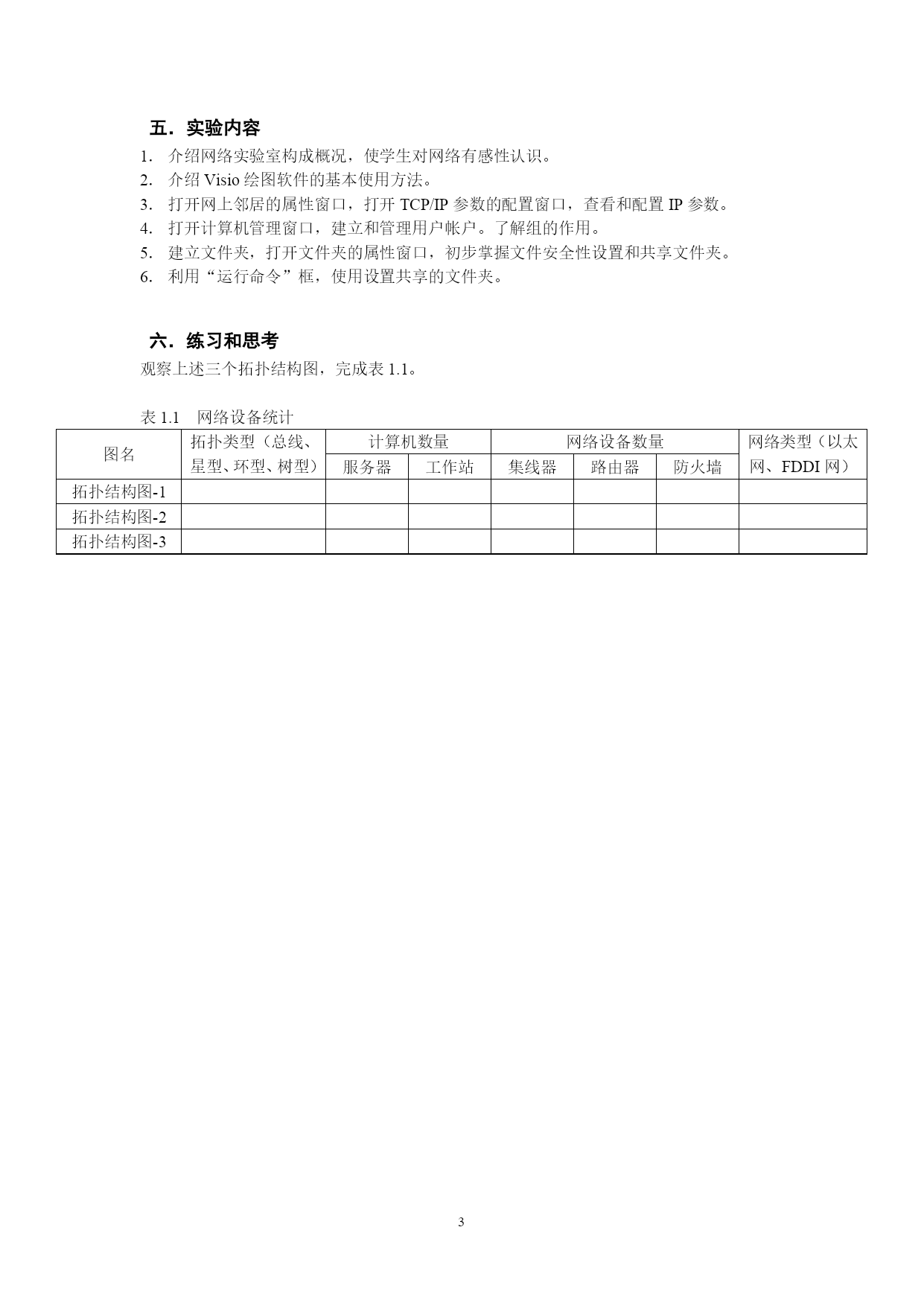

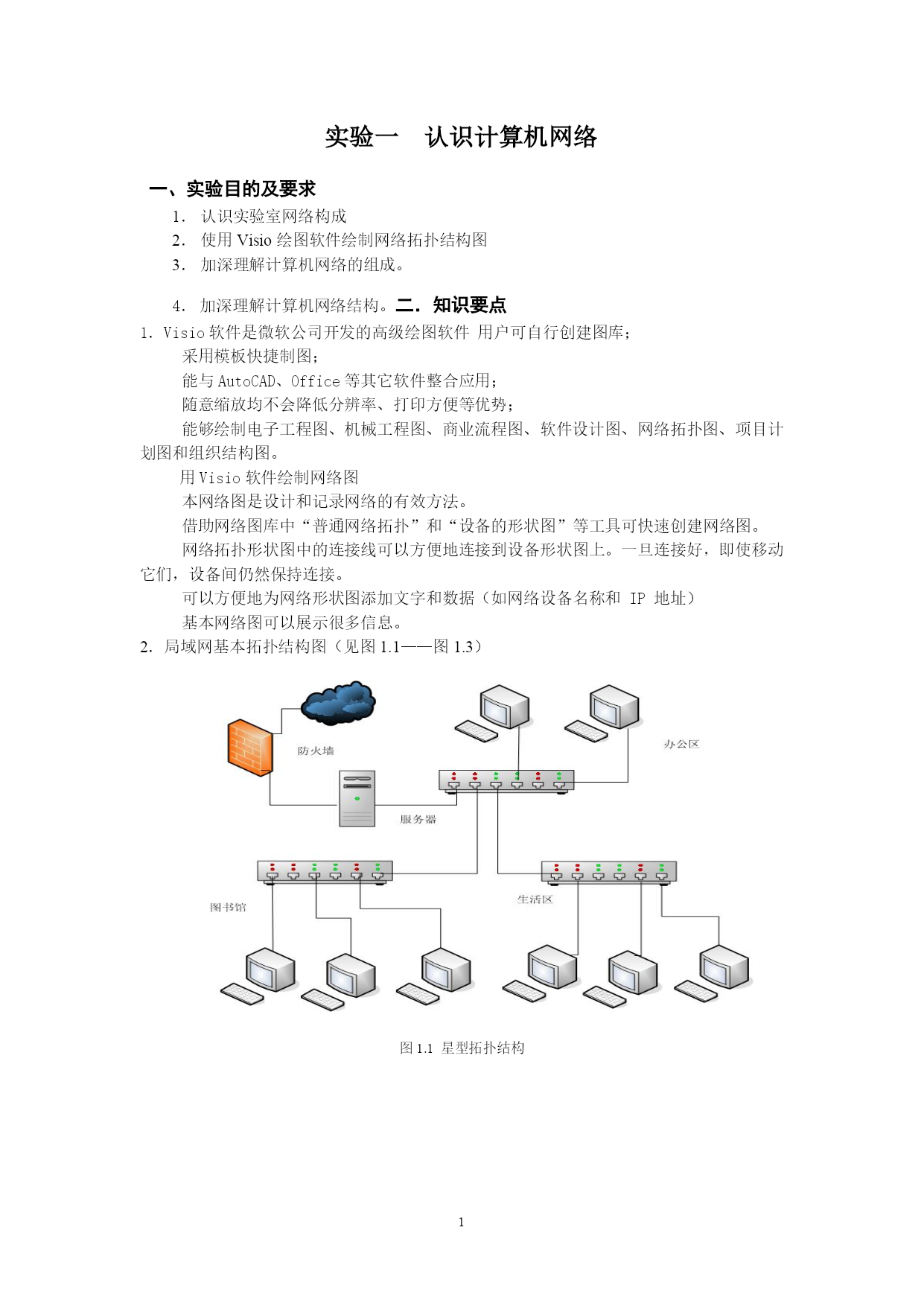

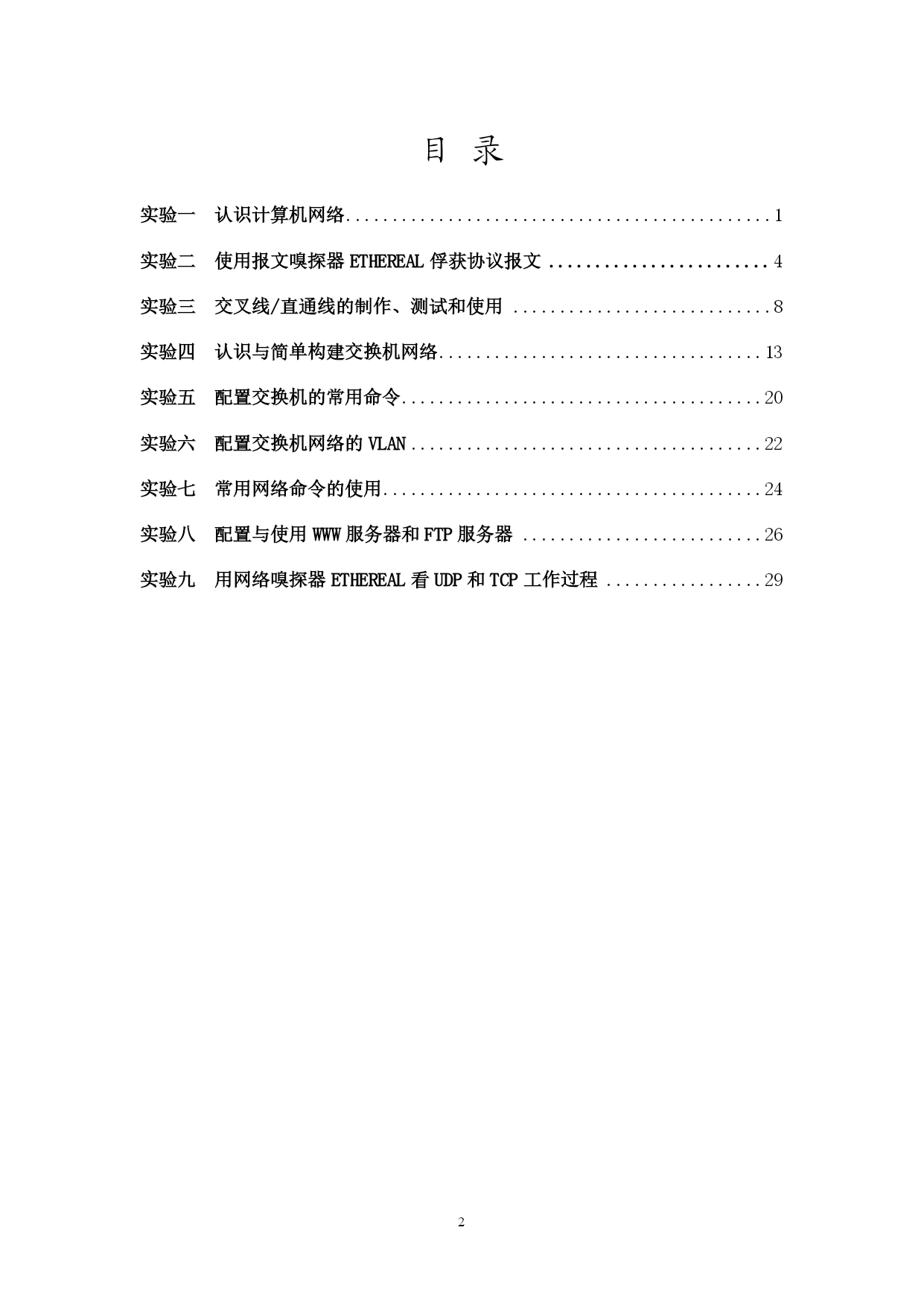

PAGEPAGE2《数据通信与计算机网络》实验指导书信息与计算机学院PAGEPAGE31目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc291932851"实验一认识计算机网络PAGEREF_Toc291932851\h1实验二使用报文嗅探器ethereal俘获协议报文4HYPERLINK\l"_Toc291932853"实验三交叉线/直通线的制作、测试和使用8HYPERLINK\l"_Toc291932854"实验四认识与简单构建交换机网络PAGEREF_Toc291932854\h13HYPERLINK\l"_Toc291932855"实验五配置交换机的常用命令20HYPERLINK\l"_Toc291932856"实验六配置交换机网络的VLAN22HYPERLINK\l"_Toc291932857"实验七常用网络命令的使用24HYPERLINK\l"_Toc291932858"实验八配置与使用WWW服务器和FTP服务器26实验九用网络嗅探器Ethereal看UDP和TCP工作过程29实验一认识计算机网络一、实验目的及要求认识实验室网络构成使用Visio绘图软件绘制网络拓扑结构图加深理解计算机网络的组成。加深理解计算机网络结构。二．知识要点1．Visio软件是微软公司开发的高级绘图软件用户可自行创建图库；采用模板快捷制图；能与AutoCAD、Office等其它软件整合应用；随意缩放均不会降低分辨率、打印方便等优势；能够绘制电子工程图、机械工程图、商业流程图、软件设计图、网络拓扑图、项目计划图和组织结构图。用Visio软件绘制网络图本网络图是设计和记录网络的有效方法。借助网络图库中“普通网络拓扑”和“设备的形状图”等工具可快速创建网络图。网络拓扑形状图中的连接线可以方便地连接到设备形状图上。一旦连接好，即使移动它们，设备间仍然保持连接。可以方便地为网络形状图添加文字和数据（如网络设备名称和IP地址）基本网络图可以展示很多信息。2．局域网基本拓扑结构图（见图1.1——图1.3）图1.1星型拓扑结构图1.2环型拓扑结构图1.3总线型拓扑结构三．实验任务初步认识实验室网络的组成部分。用Visio绘图软件绘制3种网络拓扑结构图。掌握查看和配置网卡的TCP/IP数据的方法。了解计算机用户帐户的作用和管理过程。初步掌握文件夹的安全设置和共享资源设置。掌握使用共享资源的方法。四．实验环境操作系统：Windows2000或Windows2003计算机已经连成网络并且能够上互联网。五．实验内容介绍网络实验室构成概况，使学生对网络有感性认识。介绍Visio绘图软件的基本使用方法。打开网上邻居的属性窗口，打开TCP/IP参数的配置窗口，查看和配置IP参数。打开计算机管理窗口，建立和管理用户帐户。了解组的作用。建立文件夹，打开文件夹的属性窗口，初步掌握文件安全性设置和共享文件夹。利用“运行命令”框，使用设置共享的文件夹。六．练习和思考观察上述三个拓扑结构图，完成表1.1。表1.1网络设备统计图名拓扑类型（总线、星型、环型、树型）计算机数量网络设备数量网络类型（以太网、FDDI网）服务器工作站集线器路由器防火墙拓扑结构图-1拓扑结构图-2拓扑结构图-3实验二使用报文嗅探器ethereal俘获协议报文一、实验目的及要求安装Ethereal学习Ethereal的基本操作了解报文嗅探器的功能和作用掌握使用ethereal俘获协议报文分组操作二．知识要点报文嗅探器（packetsniffer）（结构见图2.1）要深入理解网络协议，必须仔细观察协议实体之间交换的报文序列。利用报文嗅探器工具观察正在运行的协议实体间交换的报文。观察一个报文嗅探器俘获（嗅探）计算机发送和接收的报文存储和显示出被俘获报文的各协议头部字段的内容。图2.1报文嗅探器结构报文俘获库（packetcapturelibrary）接收计算机发送和接收的每一个链路层帧的拷贝。高层协议（如：HTTP、FTP、TCP、UDP、DNS、IP等）交换的报文都被封装在链路层帧中，并沿着物理媒体（如以太网的电缆）传输。（假设所使用的物理媒体是以太网，上层协议的报文最终封装在以太网帧中。）分析器（packetanalyzer）用来显示协议报文所有字段的内容。分析器必须能够理解协议所交换的所有报文的结构。三．实验任务安装WinPcap驱动程序安装Ethereal启动Ethe
