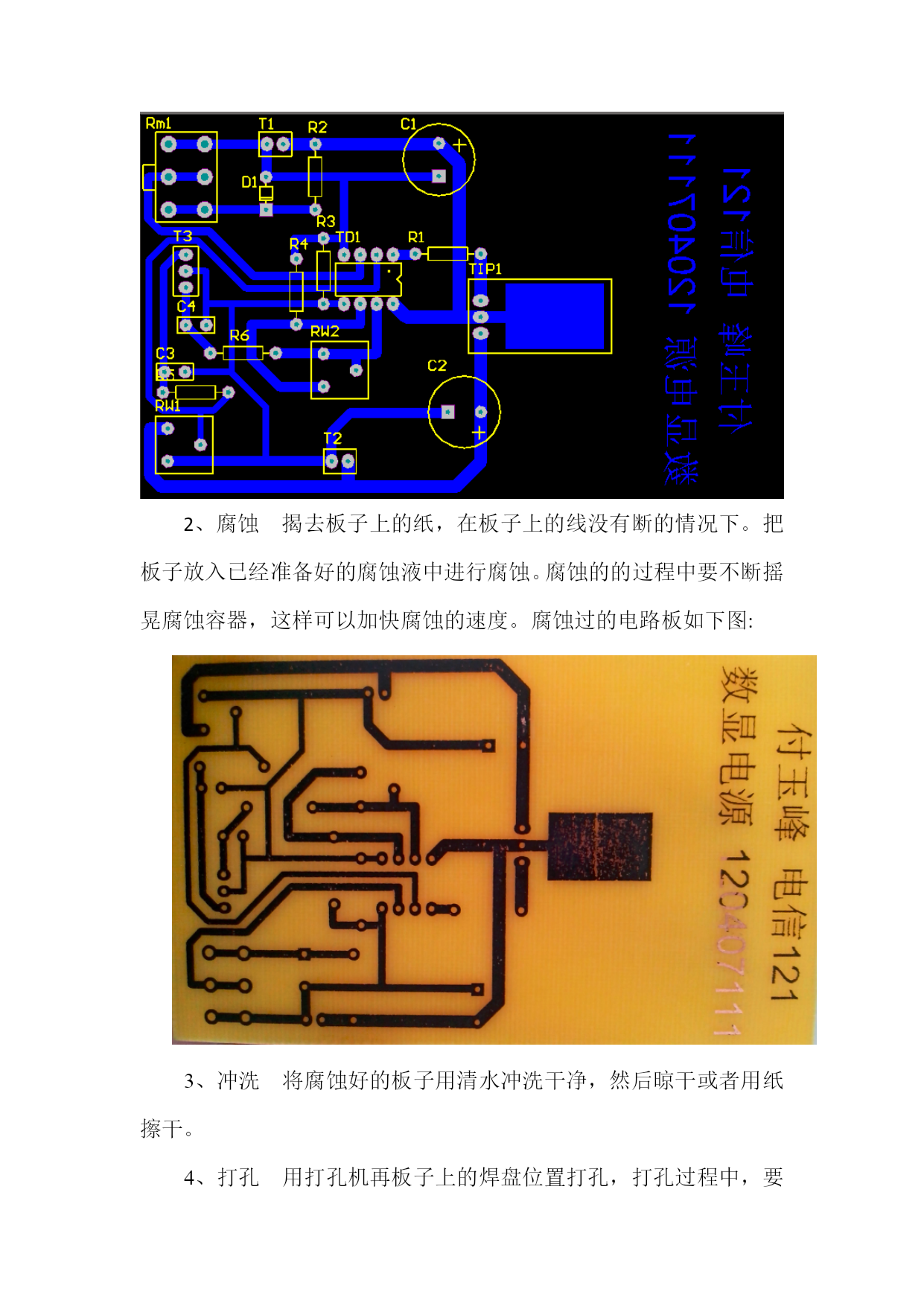

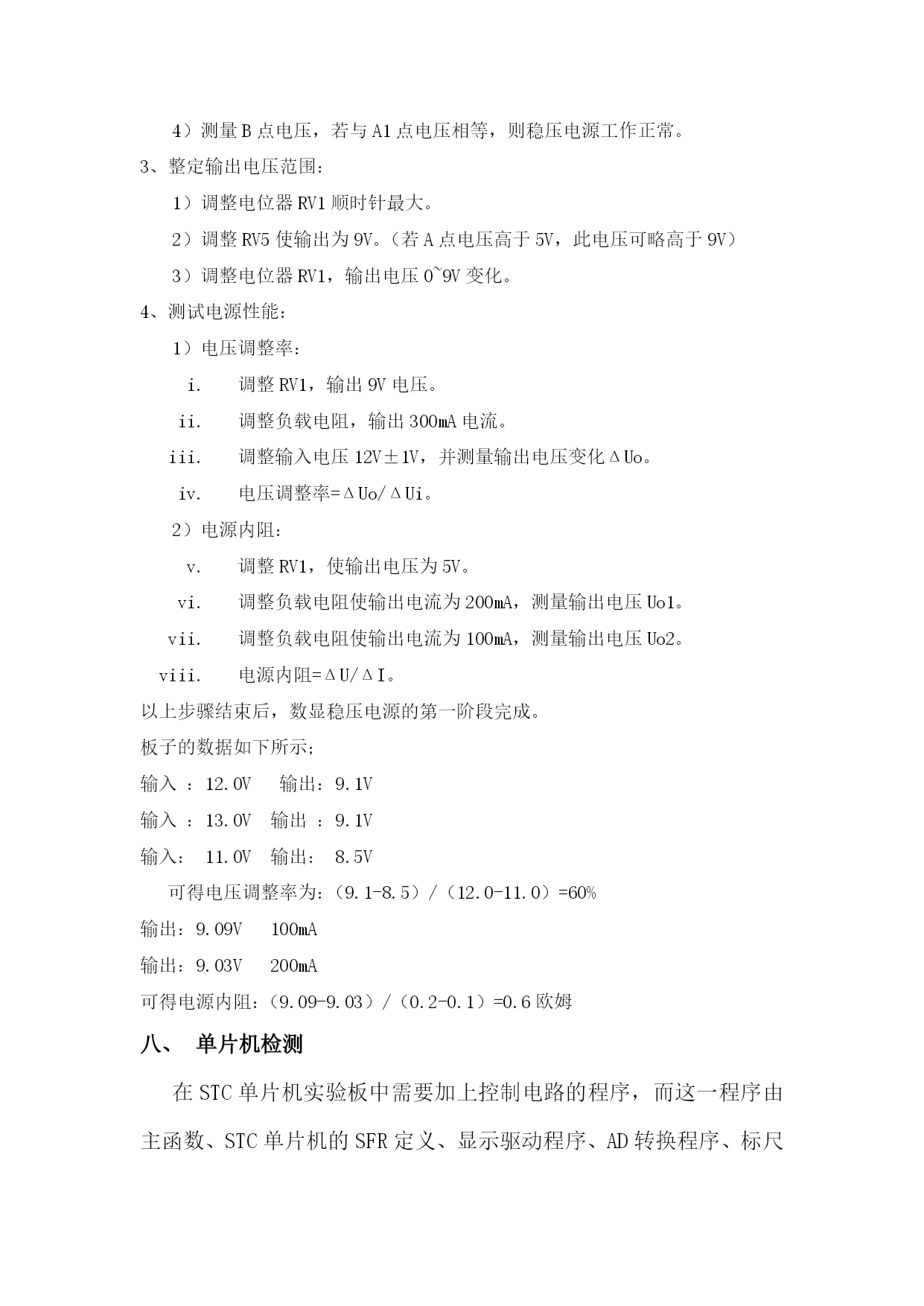

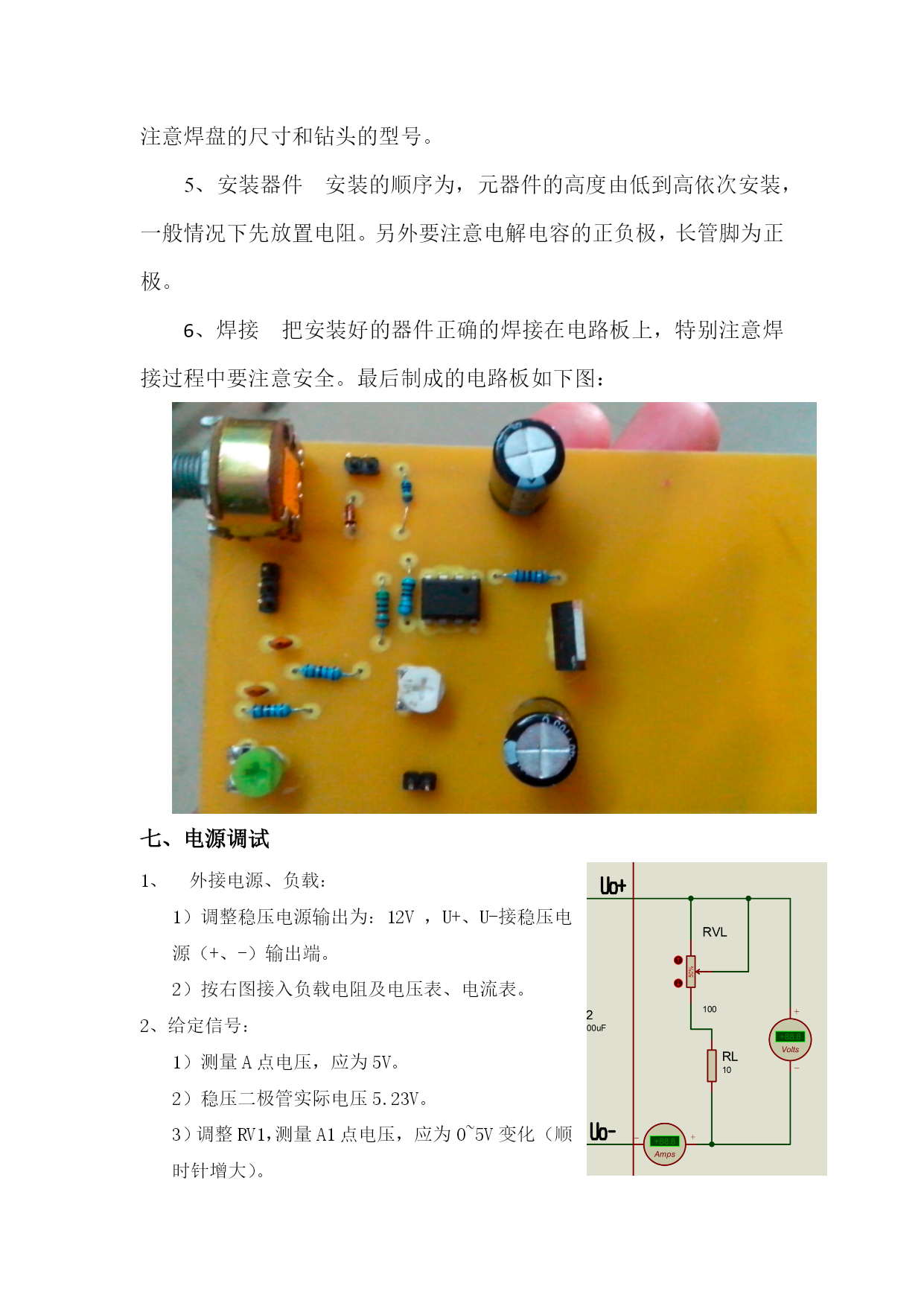

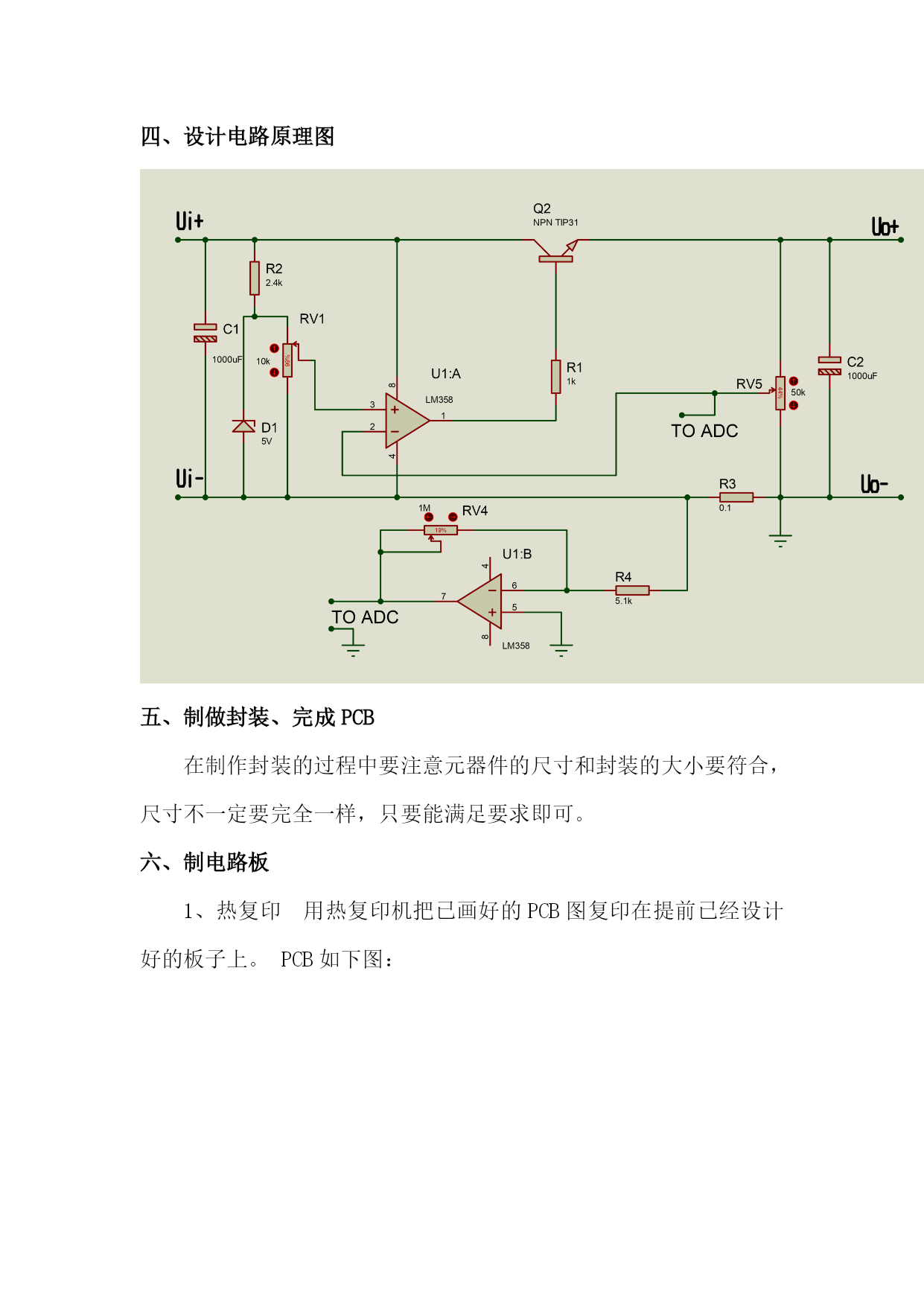

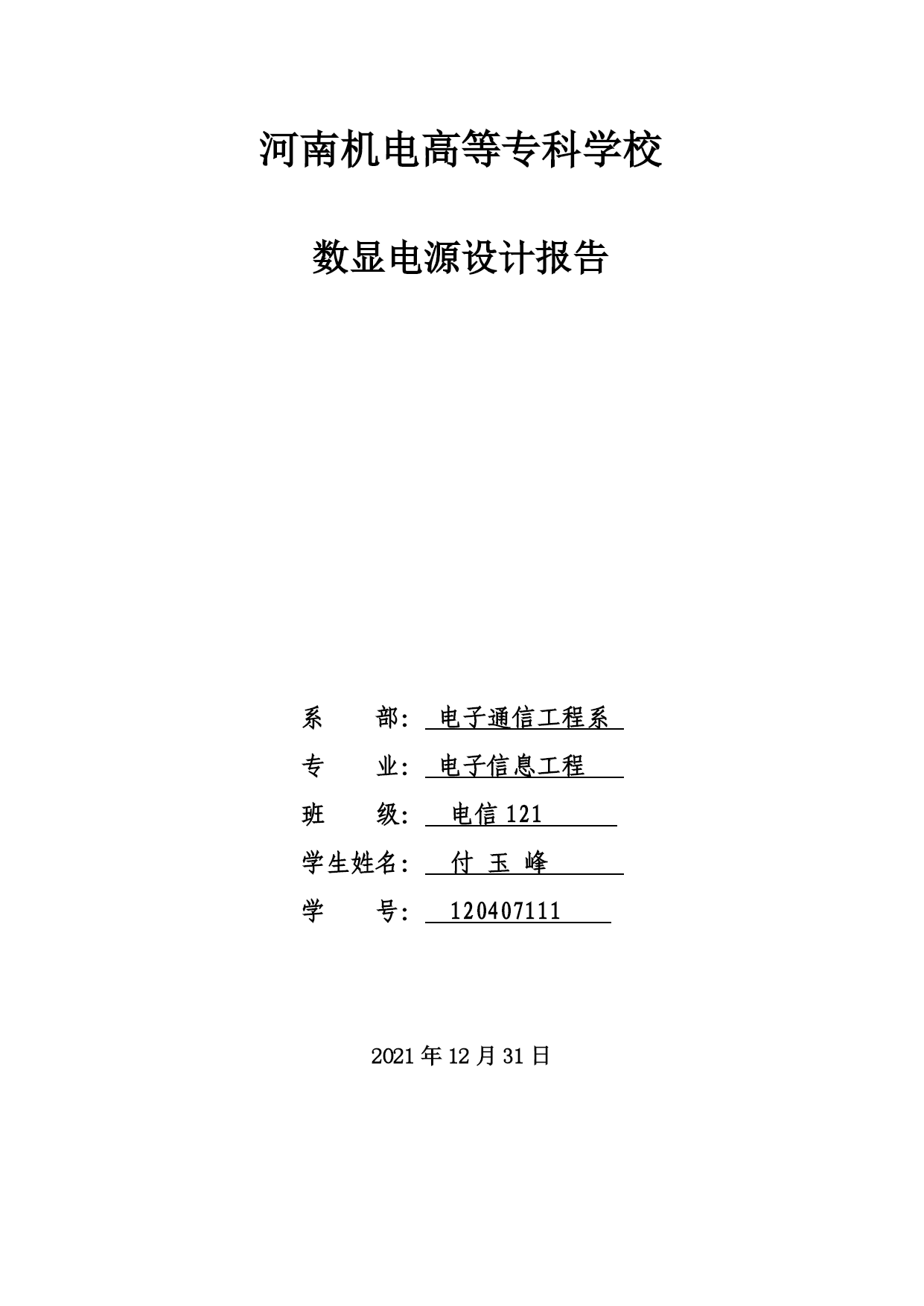

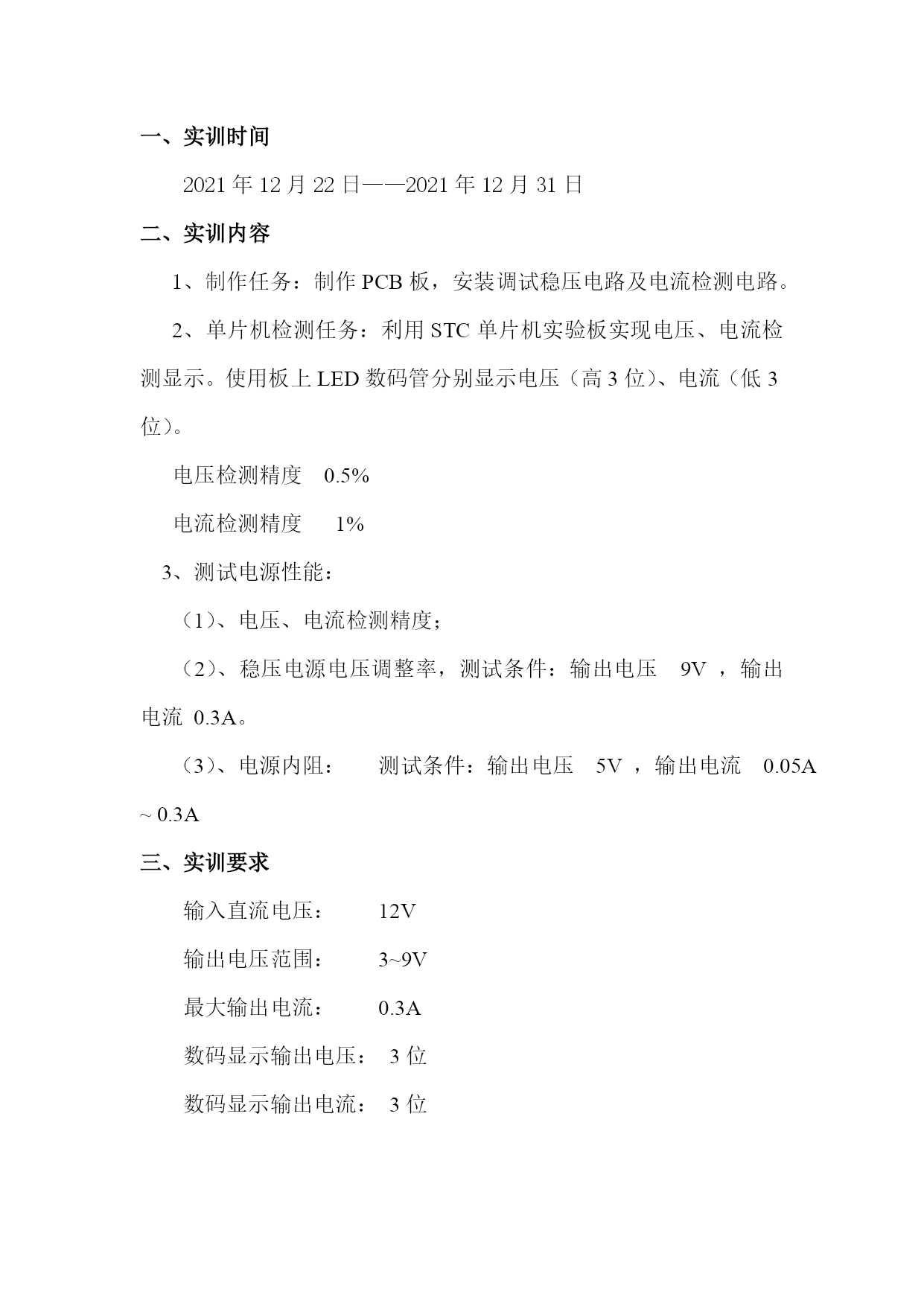

数显电源课程设计报告（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）河南机电高等专科学校数显电源设计报告系部：电子通信工程系专业：电子信息工程班级：电信121学生姓名：付玉峰学号：1204071112021年12月31日实训时间2021年12月22日——2021年12月31日实训内容1、制作任务：制作PCB板，安装调试稳压电路及电流检测电路。2、单片机检测任务：利用STC单片机实验板实现电压、电流检测显示。使用板上LED数码管分别显示电压（高3位）、电流（低3位）。电压检测精度0.5%电流检测精度1%3、测试电源性能：（1）、电压、电流检测精度；（2）、稳压电源电压调整率，测试条件：输出电压9V，输出电流0.3A。（3）、电源内阻：测试条件：输出电压5V，输出电流0.05A~0.3A三、实训要求输入直流电压：12V输出电压范围：3~9V最大输出电流：0.3A数码显示输出电压：3位数码显示输出电流：3位四、设计电路原理图五、制做封装、完成PCB在制作封装的过程中要注意元器件的尺寸和封装的大小要符合，尺寸不一定要完全一样，只要能满足要求即可。六、制电路板1、热复印用热复印机把已画好的PCB图复印在提前已经设计好的板子上。PCB如下图：2、腐蚀揭去板子上的纸，在板子上的线没有断的情况下。把板子放入已经准备好的腐蚀液中进行腐蚀。腐蚀的的过程中要不断摇晃腐蚀容器，这样可以加快腐蚀的速度。腐蚀过的电路板如下图:3、冲洗将腐蚀好的板子用清水冲洗干净，然后晾干或者用纸擦干。4、打孔用打孔机再板子上的焊盘位置打孔，打孔过程中，要注意焊盘的尺寸和钻头的型号。5、安装器件安装的顺序为，元器件的高度由低到高依次安装，一般情况下先放置电阻。另外要注意电解电容的正负极，长管脚为正极。6、焊接把安装好的器件正确的焊接在电路板上，特别注意焊接过程中要注意安全。最后制成的电路板如下图：七、电源调试外接电源、负载：1）调整稳压电源输出为：12V，U+、U-接稳压电源（+、-）输出端。2）按右图接入负载电阻及电压表、电流表。给定信号：测量A点电压，应为5V。稳压二极管实际电压5.23V。3）调整RV1，测量A1点电压，应为0~5V变化（顺时针增大）。4）测量B点电压，若与A1点电压相等，则稳压电源工作正常。整定输出电压范围：1）调整电位器RV1顺时针最大。2）调整RV5使输出为9V。（若A点电压高于5V，此电压可略高于9V）3）调整电位器RV1，输出电压0~9V变化。测试电源性能：1）电压调整率：调整RV1，输出9V电压。调整负载电阻，输出300mA电流。调整输入电压12V±1V，并测量输出电压变化ΔUo。电压调整率=ΔUo/ΔUi。2）电源内阻：调整RV1，使输出电压为5V。调整负载电阻使输出电流为200mA，测量输出电压Uo1。调整负载电阻使输出电流为100mA，测量输出电压Uo2。电源内阻=ΔU/ΔI。以上步骤结束后，数显稳压电源的第一阶段完成。板子的数据如下所示；输入：12.0V输出：9.1V输入：13.0V输出：9.1V输入：11.0V输出：8.5V可得电压调整率为：（9.1-8.5）/（12.0-11.0）=60%输出：9.09V100mA输出：9.03V200mA可得电源内阻：（9.09-9.03）/（0.2-0.1）=0.6欧姆单片机检测在STC单片机实验板中需要加上控制电路的程序，而这一程序由主函数、STC单片机的SFR定义、显示驱动程序、AD转换程序、标尺变换等几部份组成，具体介绍如下：主函数流程2、STC单片机的SFR定义sfrP1ASF=0x9D;//P1口控制寄存器如要作为AD转换用请写‘1’sfrADC_CONTR=0xBC;//ADC控制寄存器sfrADC_RES=0xBD;//A/D转换结果寄存器高8位sfrADC_RESL=0xBE;//低2位sfrAUXR1=0xA2;//寄存器里有ADRJ来设置AD的存放顺序sfrS2CON=0x9A;//第二串口控制寄存器sfrS2BUF=0x9B;//第二串口数据寄存器3、显示驱动程序使用串口2，经P1.2,P1.3，外接74LS164驱动六位LED数码显示器。voiddisplay(void)//串口移位送显示函数{unsignedchari;for(i=0;i<6;i++){S2BUF=design[dispbuf[i]];while(S2CON==0);S2CON=0;}}4、AD转换程序unsignedintADC(
