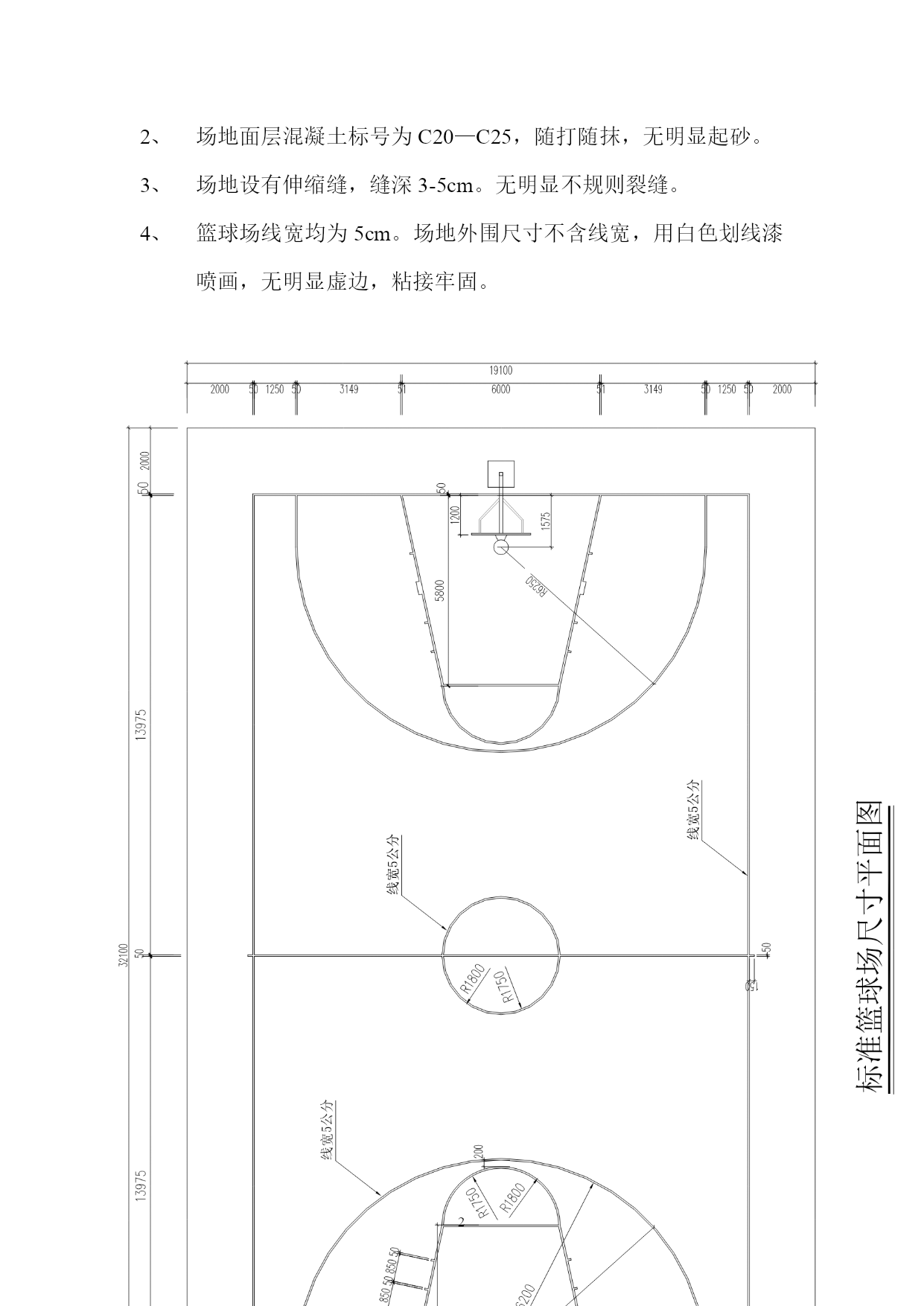

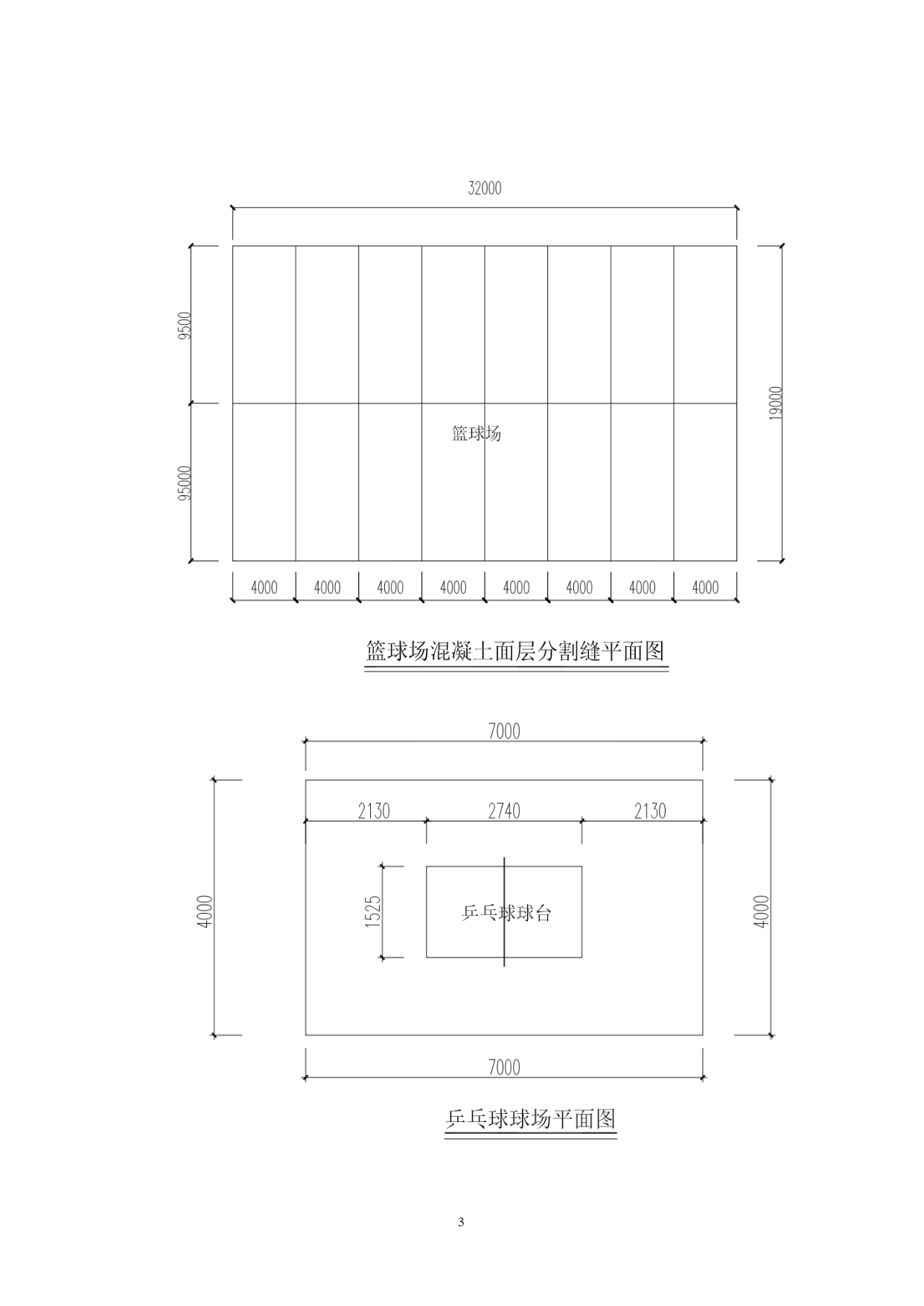

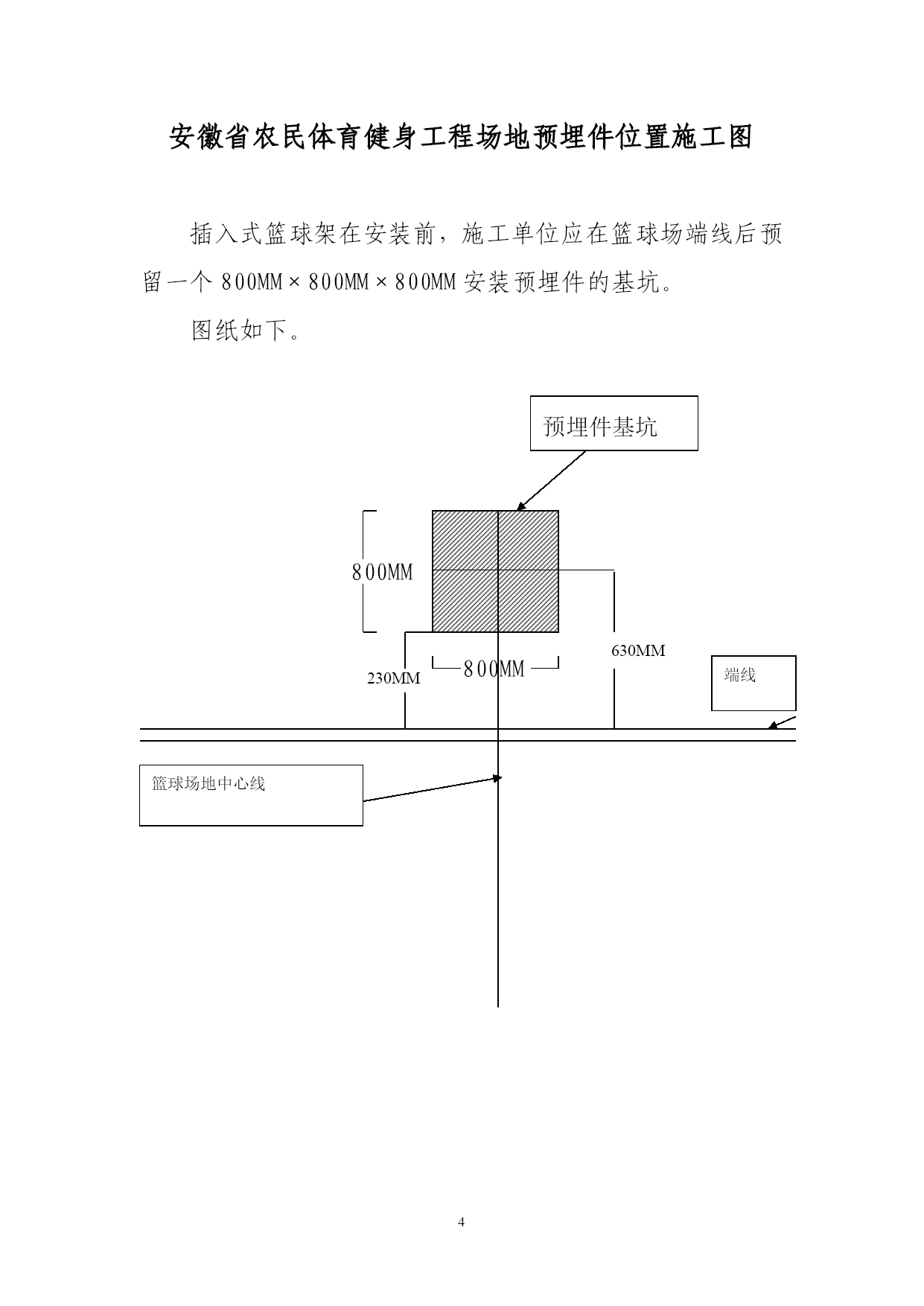

PAGEPAGE4安徽省农民体育健身工程场地建设与施工技术标准图篮球场构造及球架安装图混凝土篮球场施工及验收要求：地面平整，场地排水坡度为5‰，无明显积水。场地面层混凝土标号为C20—C25，随打随抹，无明显起砂。场地设有伸缩缝，缝深3-5cm。无明显不规则裂缝。篮球场线宽均为5cm。场地外围尺寸不含线宽，用白色划线漆喷画，无明显虚边，粘接牢固。安徽省农民体育健身工程场地预埋件位置施工图插入式篮球架在安装前，施工单位应在篮球场端线后预留一个800MM×800MM×800MM安装预埋件的基坑。图纸如下。预埋件基坑800MM630MM端线230MM800MM篮球场地中心线
