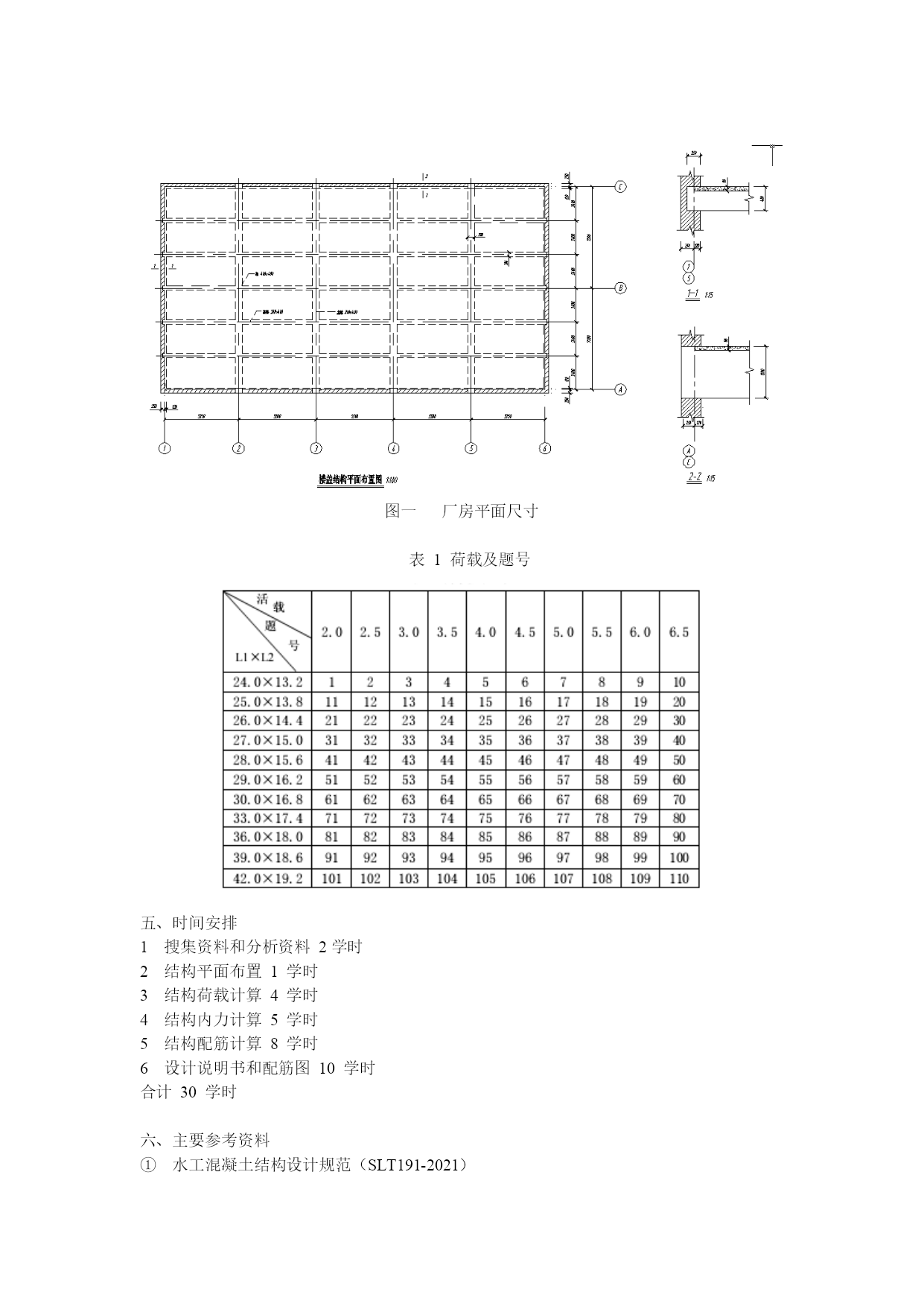

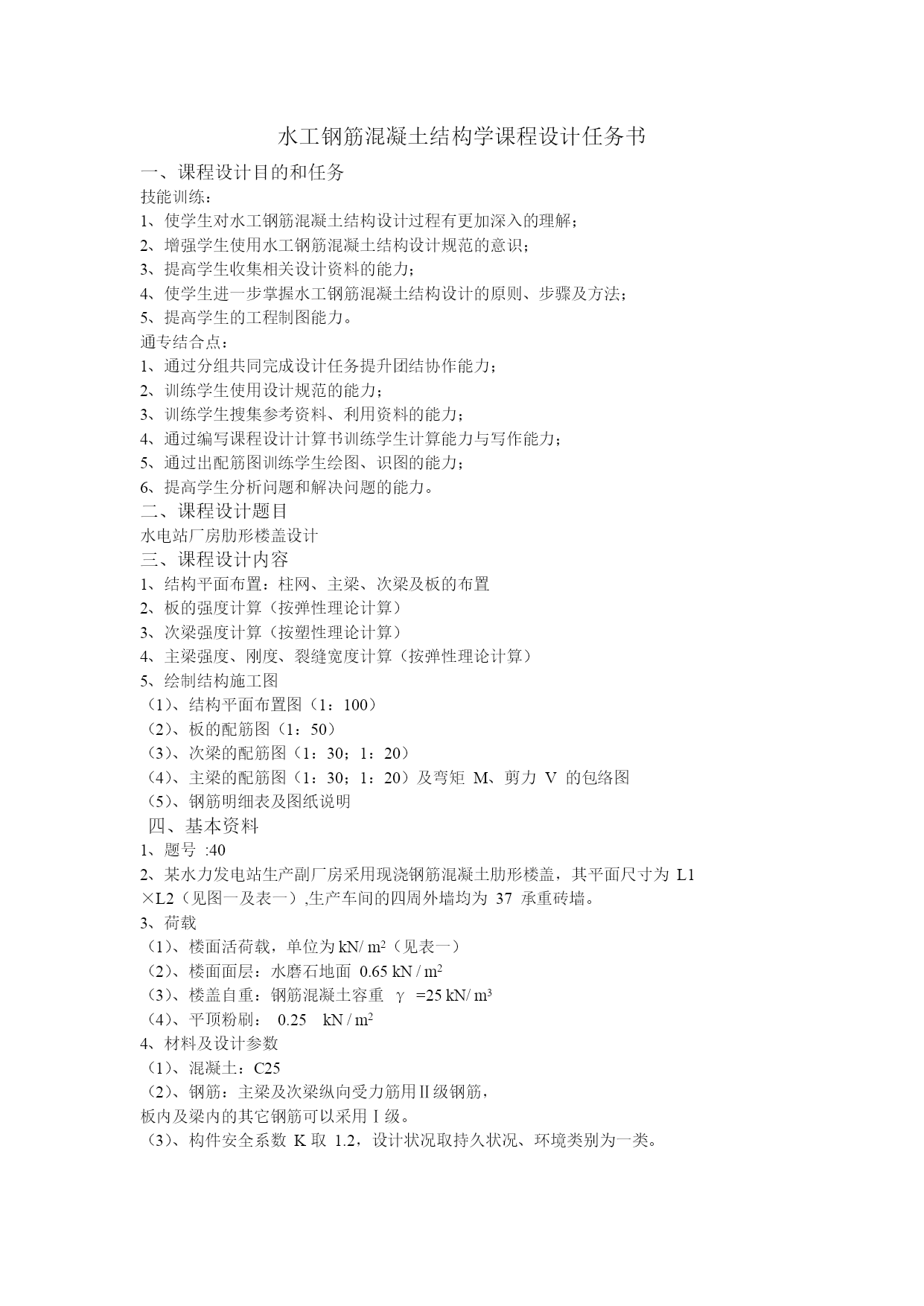

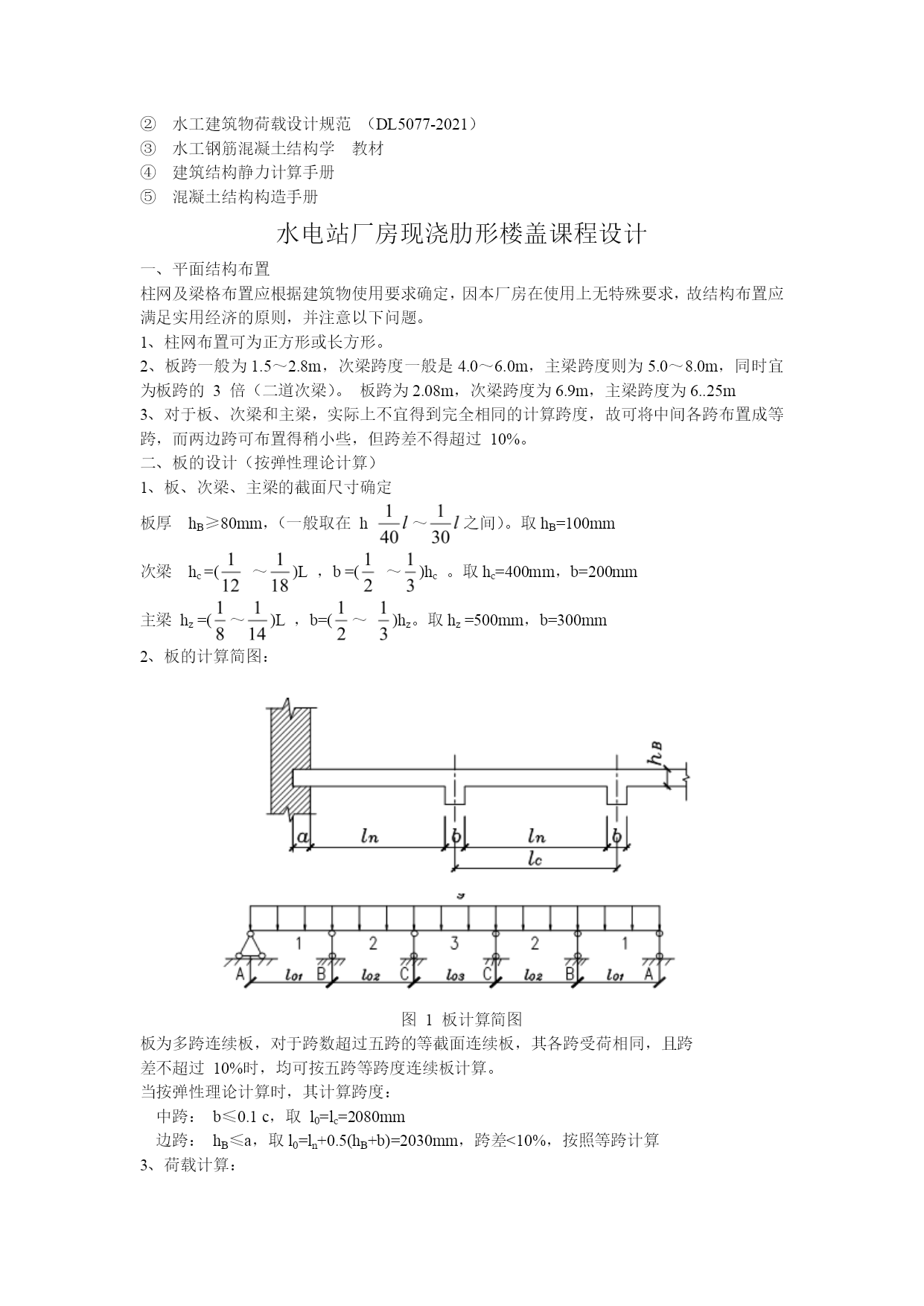

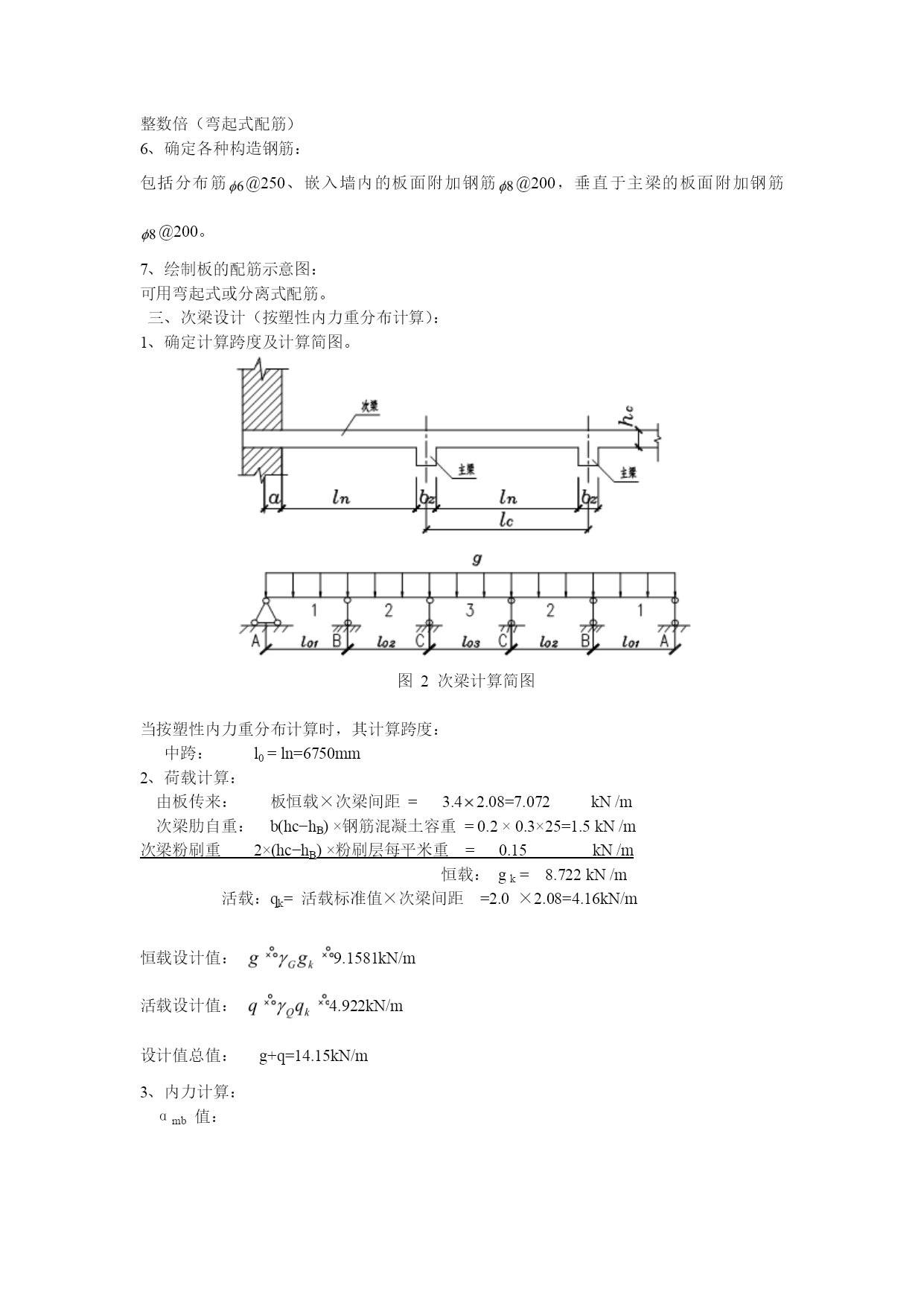

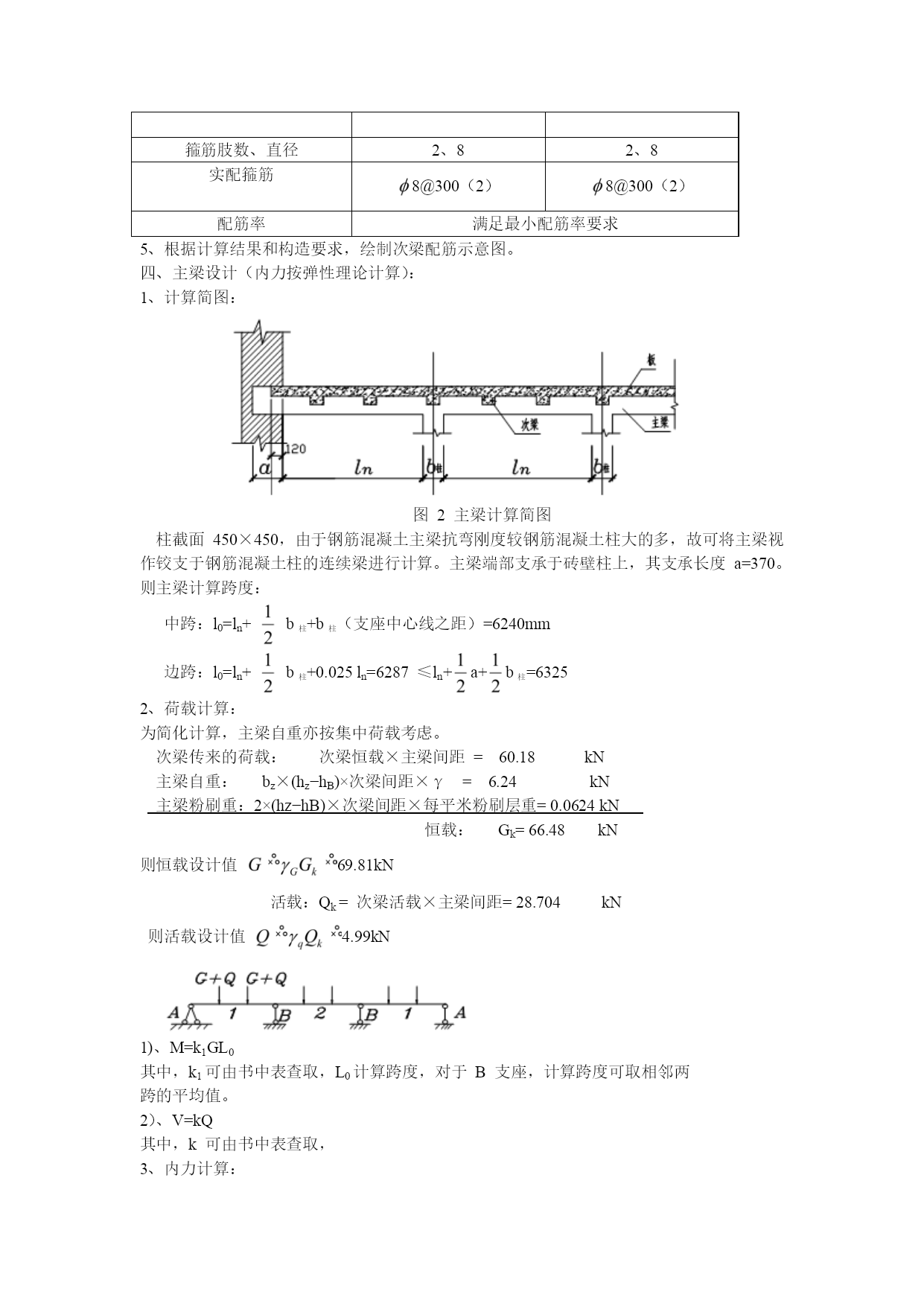

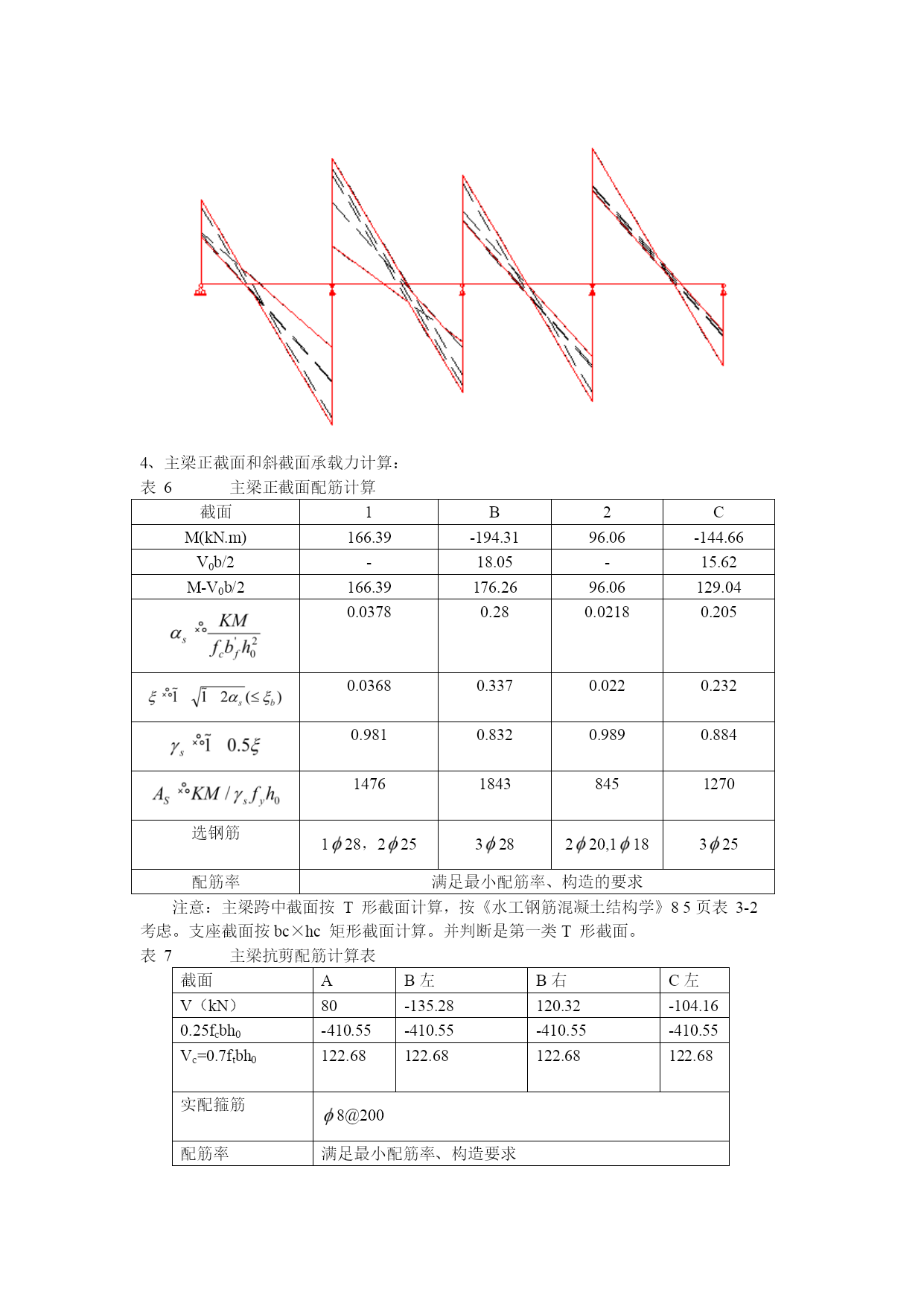

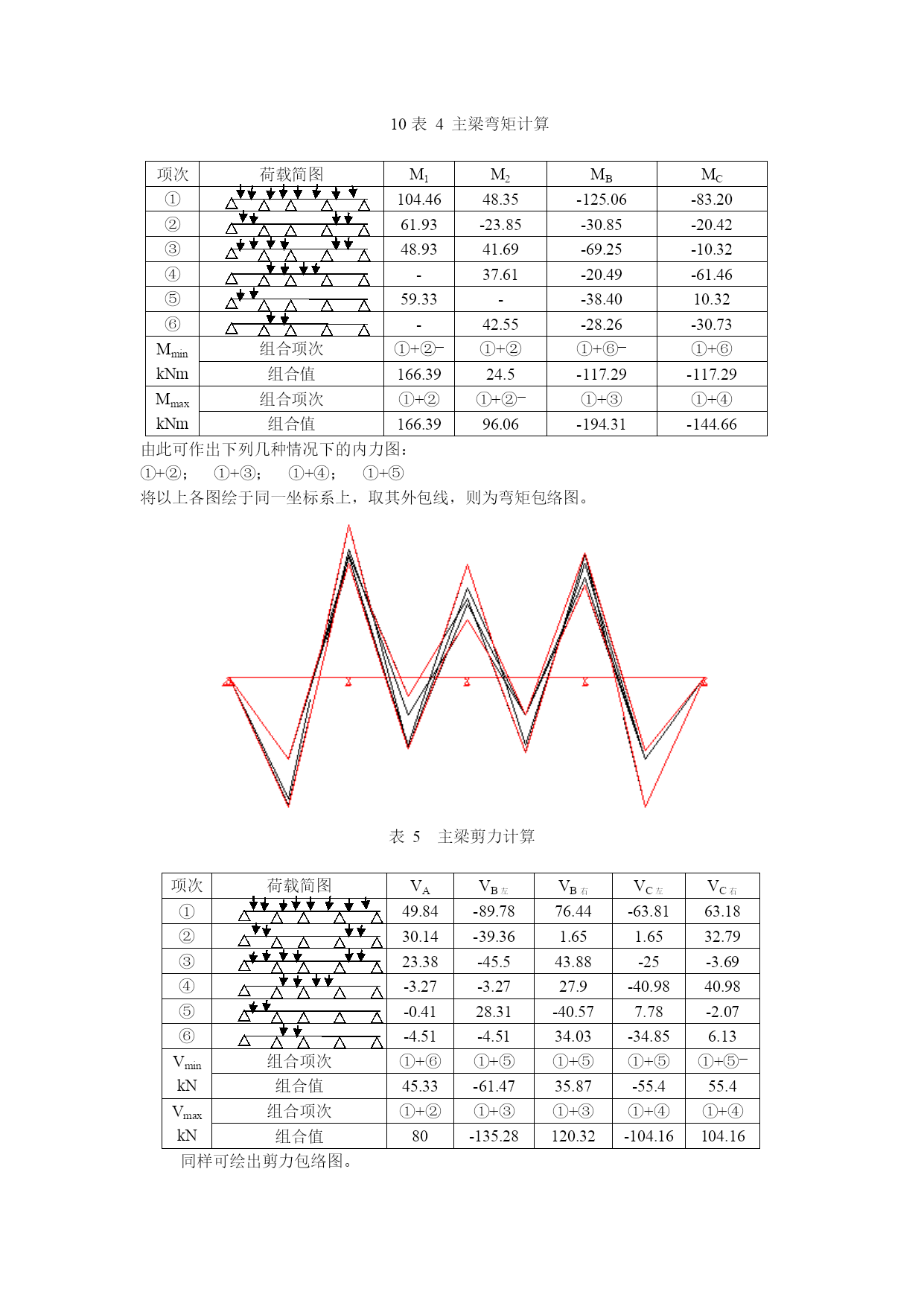

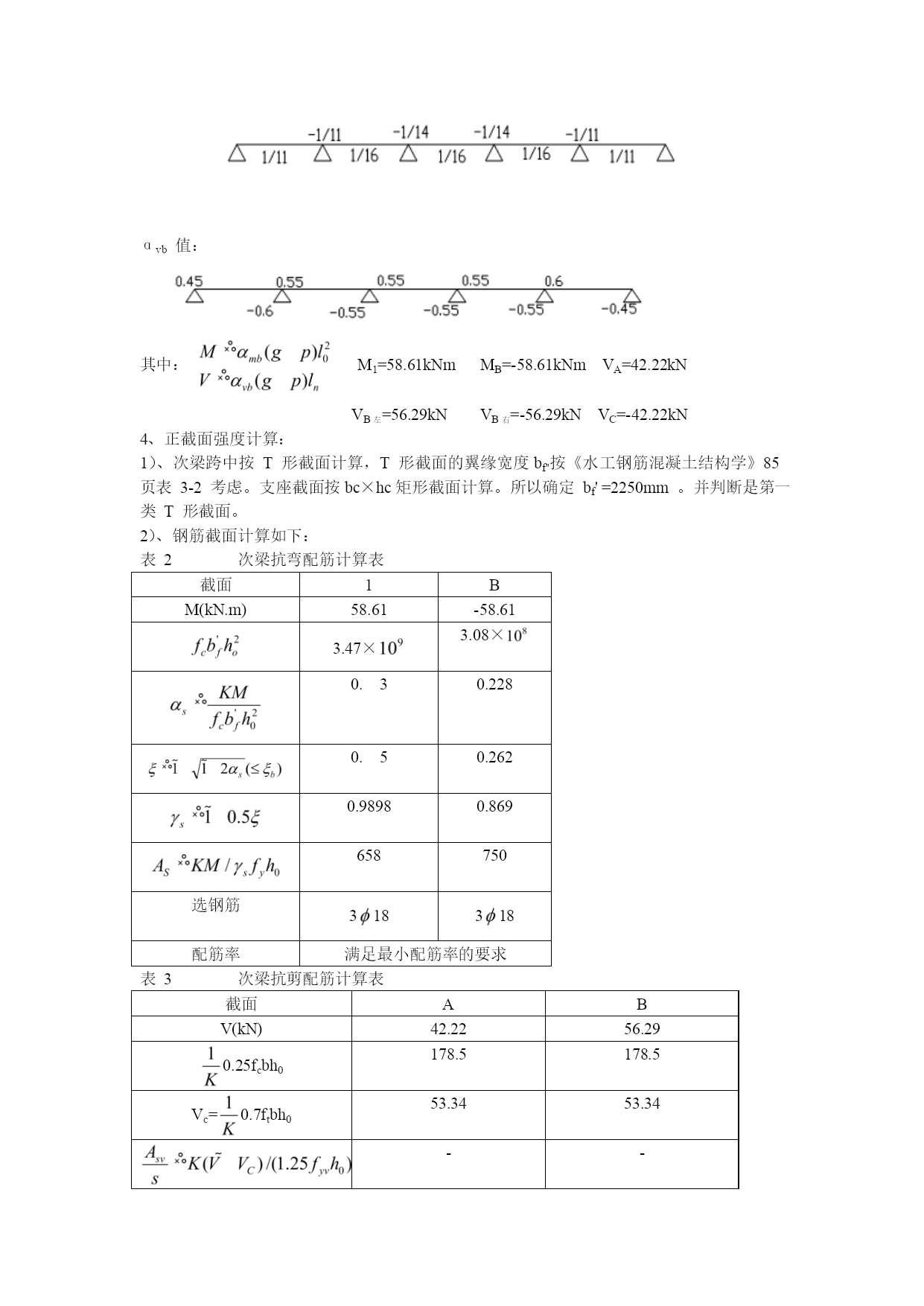

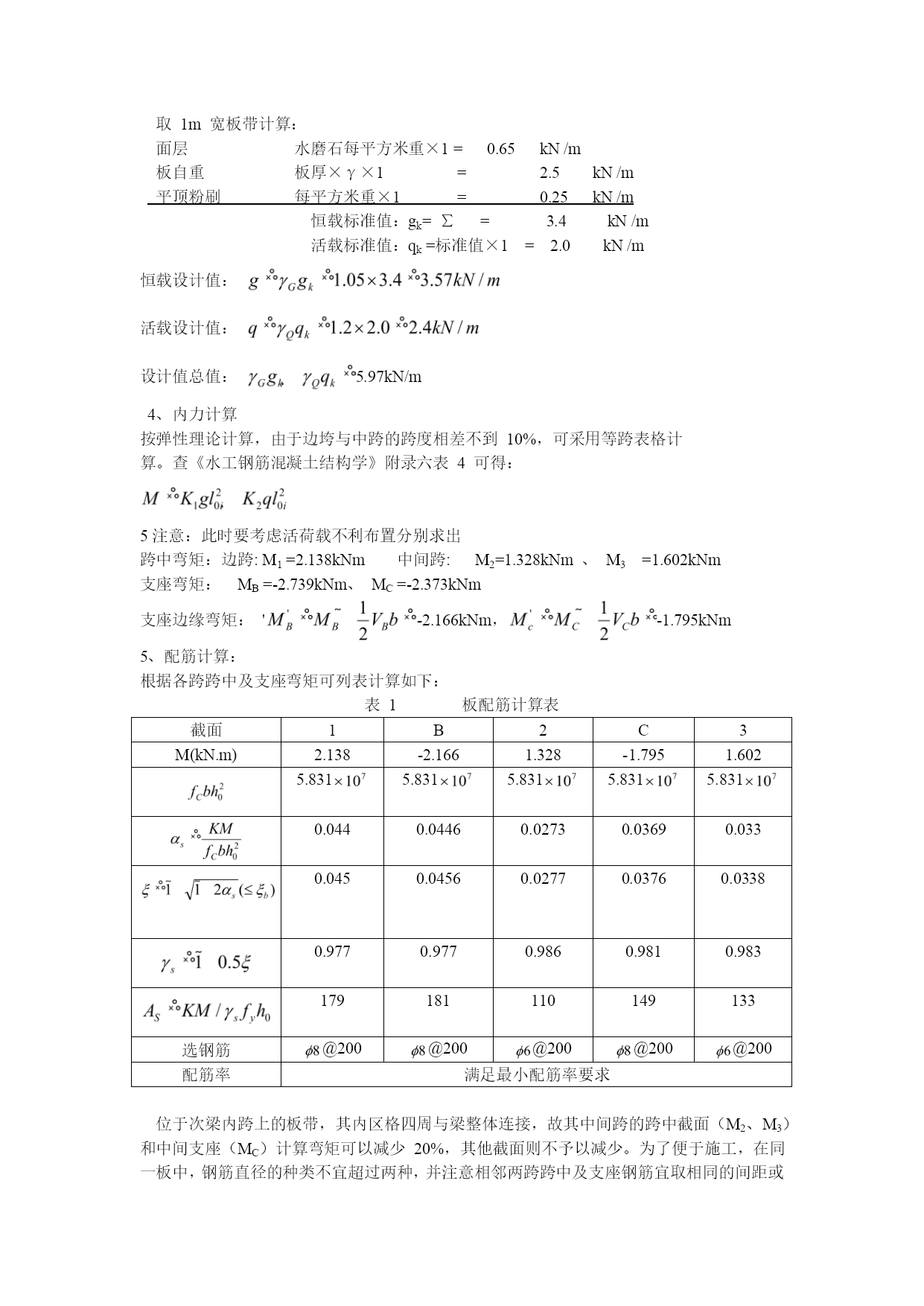

水工钢筋混凝土结构学课程设计任务书（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）水工钢筋混凝土结构学课程设计任务书一、课程设计目的和任务技能训练：1、使学生对水工钢筋混凝土结构设计过程有更加深入的理解；2、增强学生使用水工钢筋混凝土结构设计规范的意识；3、提高学生收集相关设计资料的能力；4、使学生进一步掌握水工钢筋混凝土结构设计的原则、步骤及方法；5、提高学生的工程制图能力。通专结合点：1、通过分组共同完成设计任务提升团结协作能力；2、训练学生使用设计规范的能力；3、训练学生搜集参考资料、利用资料的能力；4、通过编写课程设计计算书训练学生计算能力与写作能力；5、通过出配筋图训练学生绘图、识图的能力；6、提高学生分析问题和解决问题的能力。二、课程设计题目水电站厂房肋形楼盖设计三、课程设计内容1、结构平面布置：柱网、主梁、次梁及板的布置2、板的强度计算（按弹性理论计算）3、次梁强度计算（按塑性理论计算）4、主梁强度、刚度、裂缝宽度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：100）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：30；1：20）（4）、主梁的配筋图（1：30；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明四、基本资料1、题号:402、某水力发电站生产副厂房采用现浇钢筋混凝土肋形楼盖，其平面尺寸为L1×L2（见图一及表一）,生产车间的四周外墙均为37承重砖墙。3、荷载（1）、楼面活荷载，单位为kN/m2（见表一）（2）、楼面面层：水磨石地面0.65kN/m2（3）、楼盖自重：钢筋混凝土容重γ=25kN/m3（4）、平顶粉刷：0.25kN/m24、材料及设计参数（1）、混凝土：C25（2）、钢筋：主梁及次梁纵向受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级。（3）、构件安全系数K取1.2，设计状况取持久状况、环境类别为一类。图一厂房平面尺寸表1荷载及题号五、时间安排1搜集资料和分析资料2学时2结构平面布置1学时3结构荷载计算4学时4结构内力计算5学时5结构配筋计算8学时6设计说明书和配筋图10学时合计30学时六、主要参考资料①水工混凝土结构设计规范（SLT191-2021）②水工建筑物荷载设计规范（DL5077-2021）③水工钢筋混凝土结构学教材④建筑结构静力计算手册⑤混凝土结构构造手册水电站厂房现浇肋形楼盖课程设计一、平面结构布置柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特殊要求，故结构布置应满足实用经济的原则，并注意以下问题。1、柱网布置可为正方形或长方形。2、板跨一般为1.5～2.8m，次梁跨度一般是4.0～6.0m，主梁跨度则为5.0～8.0m，同时宜为板跨的3倍（二道次梁）。板跨为2.08m，次梁跨度为6.9m，主梁跨度为6..25m3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超过10%。二、板的设计（按弹性理论计算）1、板、次梁、主梁的截面尺寸确定板厚hB≥80mm，（一般取在h～之间）。取hB=100mm次梁hc=(～)L，b=(～)hc。取hc=400mm，b=200mm主梁hz=(～)L，b=(～)hz。取hz=500mm，b=300mm2、板的计算简图：图1板计算简图板为多跨连续板，对于跨数超过五跨的等截面连续板，其各跨受荷相同，且跨差不超过10%时，均可按五跨等跨度连续板计算。当按弹性理论计算时，其计算跨度：中跨：b≤0.1c，取l0=lc=2080mm边跨：hB≤a，取l0=ln+0.5(hB+b)=2030mm，跨差<10%，按照等跨计算3、荷载计算：取1m宽板带计算：面层水磨石每平方米重×1=0.65kN/m板自重板厚×γ×1=2.5kN/m平顶粉刷每平方米重×1=0.25kN/m恒载标准值：gk=∑=3.4kN/m活载标准值：qk=标准值×1=2.0kN/m恒载设计值：活载设计值：设计值总值：5.97kN/m4、内力计算按弹性理论计算，由于边垮与中跨的跨度相差不到10%，可采用等跨表格计算。查《水工钢筋混凝土结构学》附录六表4可得：5注意：此时要考虑活荷载不利布置分别求出跨中弯矩：边跨:M1=2.138kNm中间跨:M2=1.328kNm、M3=1.602kNm支座弯矩：MB=-2.739kNm、MC=-2.373kNm支座边缘弯矩：'-2.166kNm，-1.795kNm5、配筋计算：根据各跨跨中及支座弯矩可列表计算如下：表1板配
