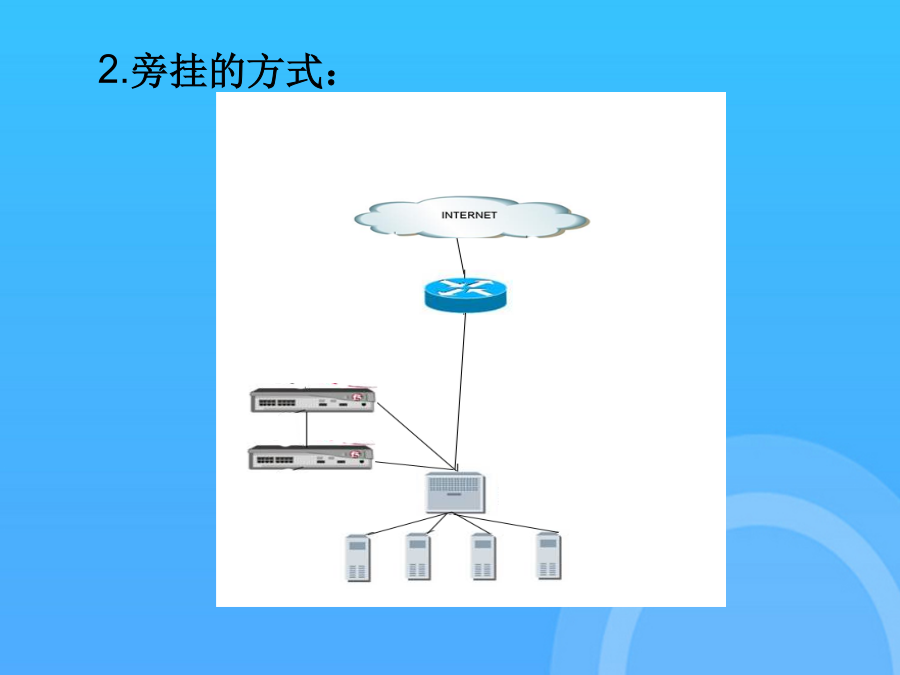

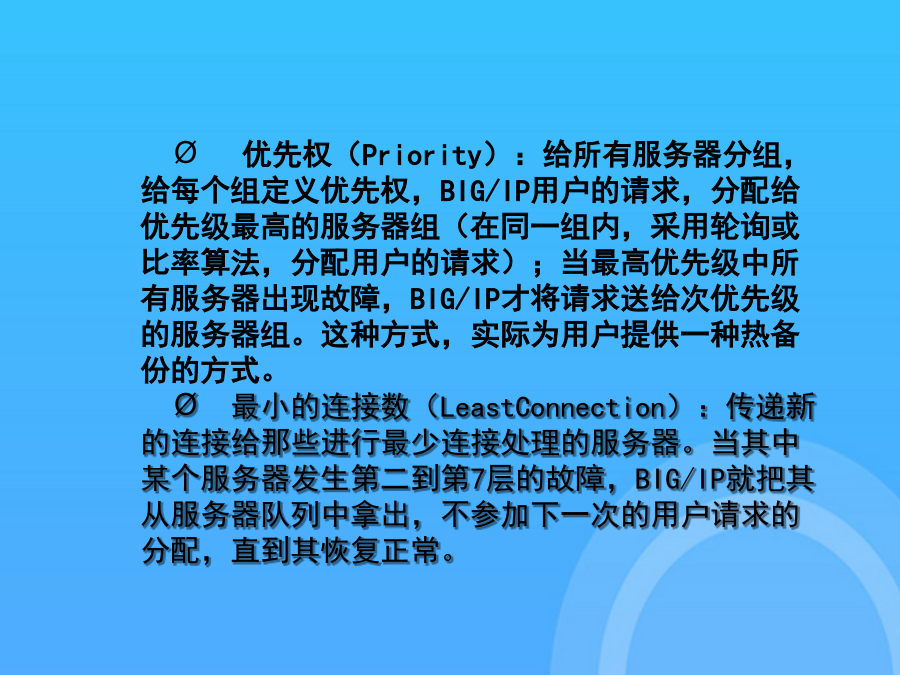

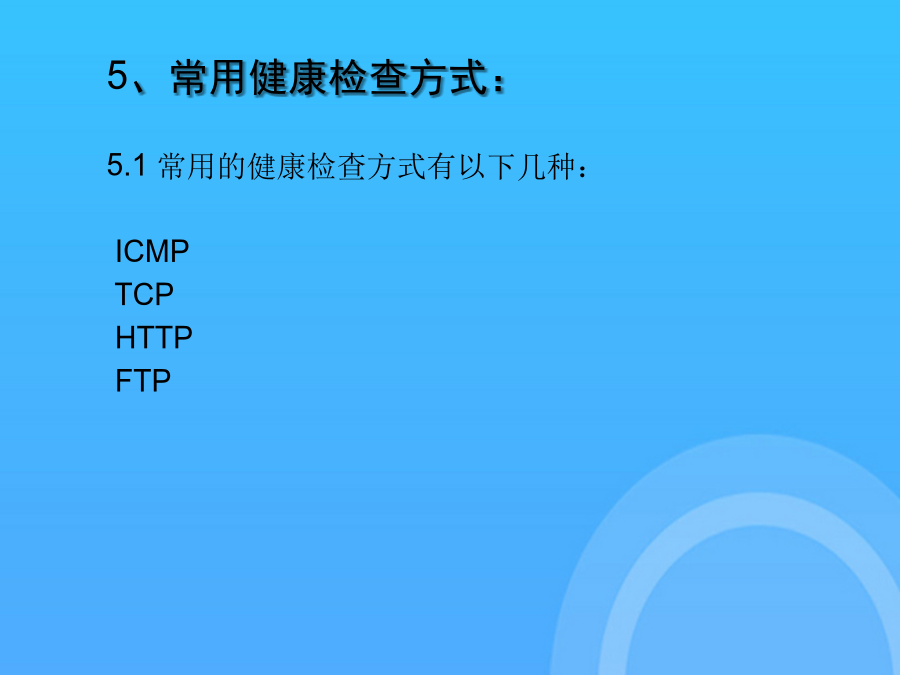

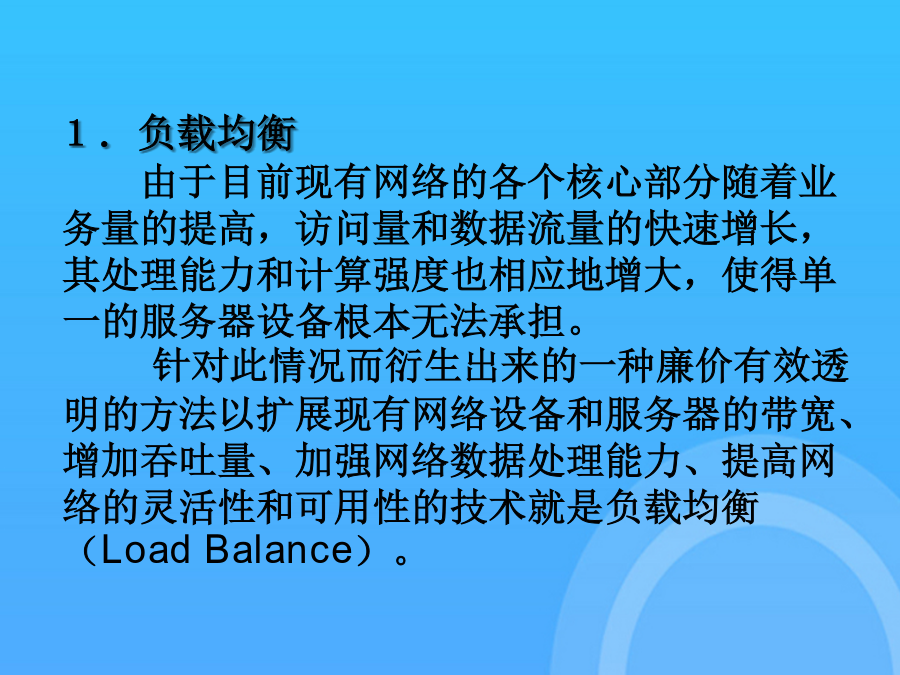

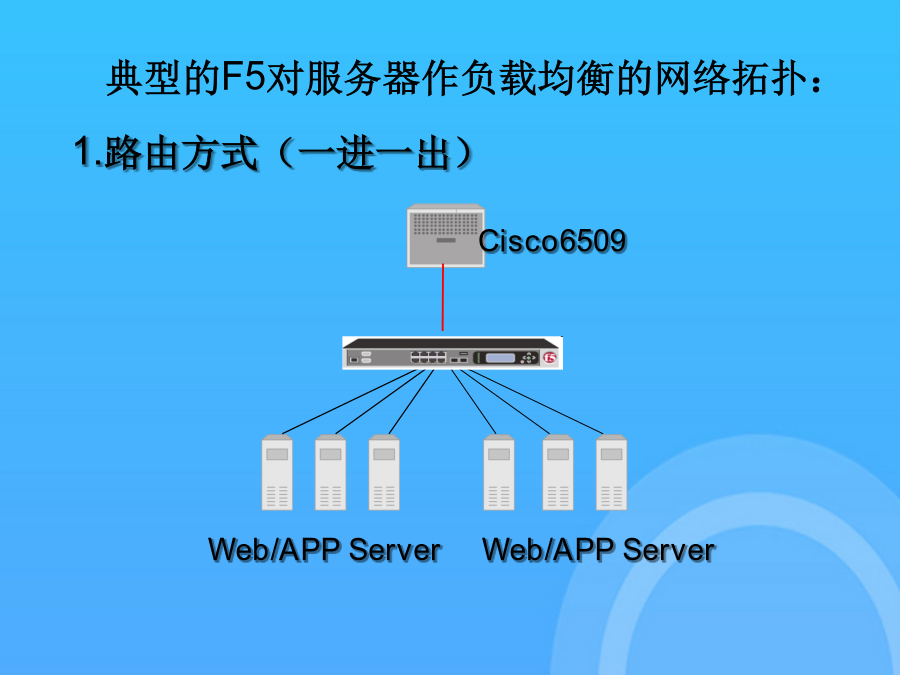

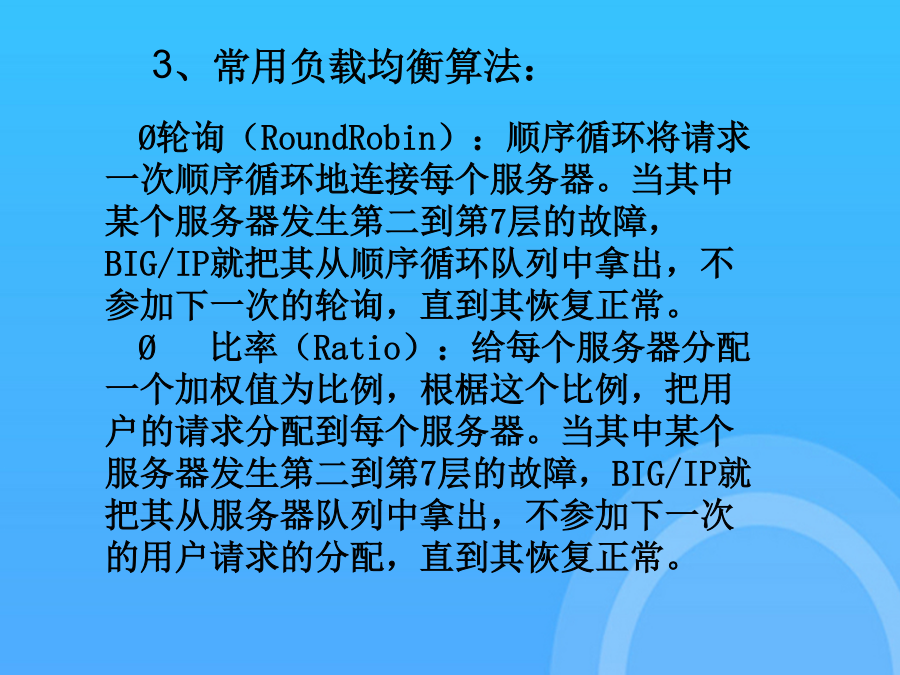

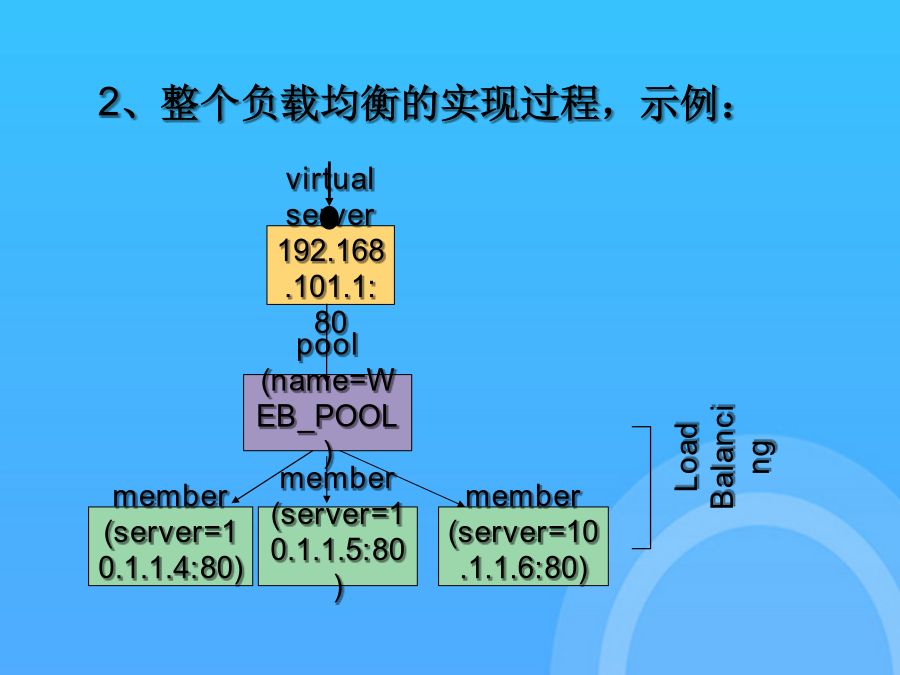

学习资料F负载均衡器培训资料完成优选学习资料F负载均衡器培训资料完成版由于目前现有网络的各个核心部分随着业务量的提高，访问量和数据流量的快速增长，其处理能力和计算强度也相应地增大，使得单一的服务器设备根本无法承担。针对此情况而衍生出来的一种廉价有效透明的方法以扩展现有网络设备和服务器的带宽、增加吞吐量、加强网络数据处理能力、提高网络的灵活性和可用性的技术就是负载均衡（LoadBalance）。典型的F5对服务器作负载均衡的网络拓扑：2.旁挂的方式：BIG-IP应用交换机后面的一组服务器、、对外构成一台虚拟的服务器（VirtualServer），对外提供服务。当一个访问虚拟服务器的请求到达负载均衡器以后，负载均衡器根据预先设定的负载均衡算法从服务器pool(WEB_POOL)中挑选一台服务器来服务该请求，例如选定的是；然后通过网络地址转换（NAT）将访问请求包的目的地址与端口转换成，并将数据包发给。服务器处理访问请求，并作出回应。回应的包必须返回到负载均衡器上，由负载均衡器将回应包的源地址与端口转换回虚拟服务器的地址与端口，并返回给客户。这样完成一次访问过程。3、常用负载均衡算法：5、常用健康检查方式：简单MonitorICMP利用互联网控制信息协议（ICMP）检查节点的状态。TCPMonitor通过尝试从节点接收特定内容来验证TCP服务。HTTPMonitor通过尝试从网页接收特定内容来验证HTTP服务。FTPMonitor通过尝试将特定文件下载到LTM系统的/var/tmp目录来验证文件传输协议（FTP）服务。一旦下载成功，就不用保存该文件。如图创建一个httpMonitor:如上图：这是一个标准的HTTPMonitor的配置，根据需求可做改动，如访问时服务器需用户名密码的验证可上面面加入，也可修改超时时间或检测间格的时间，或者GET的内容．创建完后点击Finished,就会有一个新的Monitor，名为my_http新增在列表中，最后我们可以在配置POOL时将其应用上去．如图：5、如何配置一组服务器的负载均衡5.2系统基本配置图示：5.3网络部分的配置：完成internalVlan后，在管理界面左边的网络设置区域，点击SelfIP，然后点击Create，对本机用于配置同步的IP地址进行设置，在这里，设置Bigip1500-1的internal同步地址为，设置Bigip1500-2的同步地址图示：接着按以上方式分别为两台设备新建一个SelfIP,即设备本身的IP,bigip1500-1为:为都为注意:Floatingip选项不打勾.5.4、路由配置图示：5.5BIGIP1500LocalTraffic配置有几个应用就建立几个POOL：在Bigip1500管理界面的左边选择System区域，然后选择Platform，就可以对系统进行基本的配置，Bigip1500的系统基本配置主要配置管理端口地址、主机名、管理员用户密码等设置，另外如果需要实现双机热备，在系统基本配置里面把SingelDevice改为RedundantPair，并在UnitID里面确定本机为热备双机中的Unit1还是Unit2，这里Bigip1500-1设为Unit1，Bigip1500-2设为Unit2,如图所示为Bigip1500-1的页面，Bigip1500-1的hostname设为f5-1.virtualserver192.2、整个负载均衡的实现过程，示例：可以通过以下WEB界面进行配置的备份与修改：BIG-IP应用交换机后面的一组服务器、、对外构成一台虚拟的服务器（VirtualServer），对外提供服务。(server=10.virtualserver192.正常状态下，LED的显示情况：3如何解读LED(设备关面板上的状态灯)显示的信息？BIG-IP应用交换机后面的一组服务器、、对外构成一台虚拟的服务器（VirtualServer），对外提供服务。在管理界面左边的网络设置区域，选择Vlan菜单，然后点击新建；Bigip1500-1上配置5、如何配置一组服务器的负载均衡点击管理界面左端的LocalTraffic区域，并点击VirtualServers，在右边管理界面中点击Create，进入虚拟服务器建立界面，在Name区域，输入虚拟服务器的名字，并在Destination区域，确定类型为host，同时输入对外服务的VIP。在Bigip1500管理界面的左边选择System区域，然后选择Platform，就可以对系统进行基本的配置，Bigip1500的系统基本配置主要配置管理端口地址、主机名、管理员用户密码等设置，另外如果需要实现双机热备，在系统基本配置里面把SingelD
