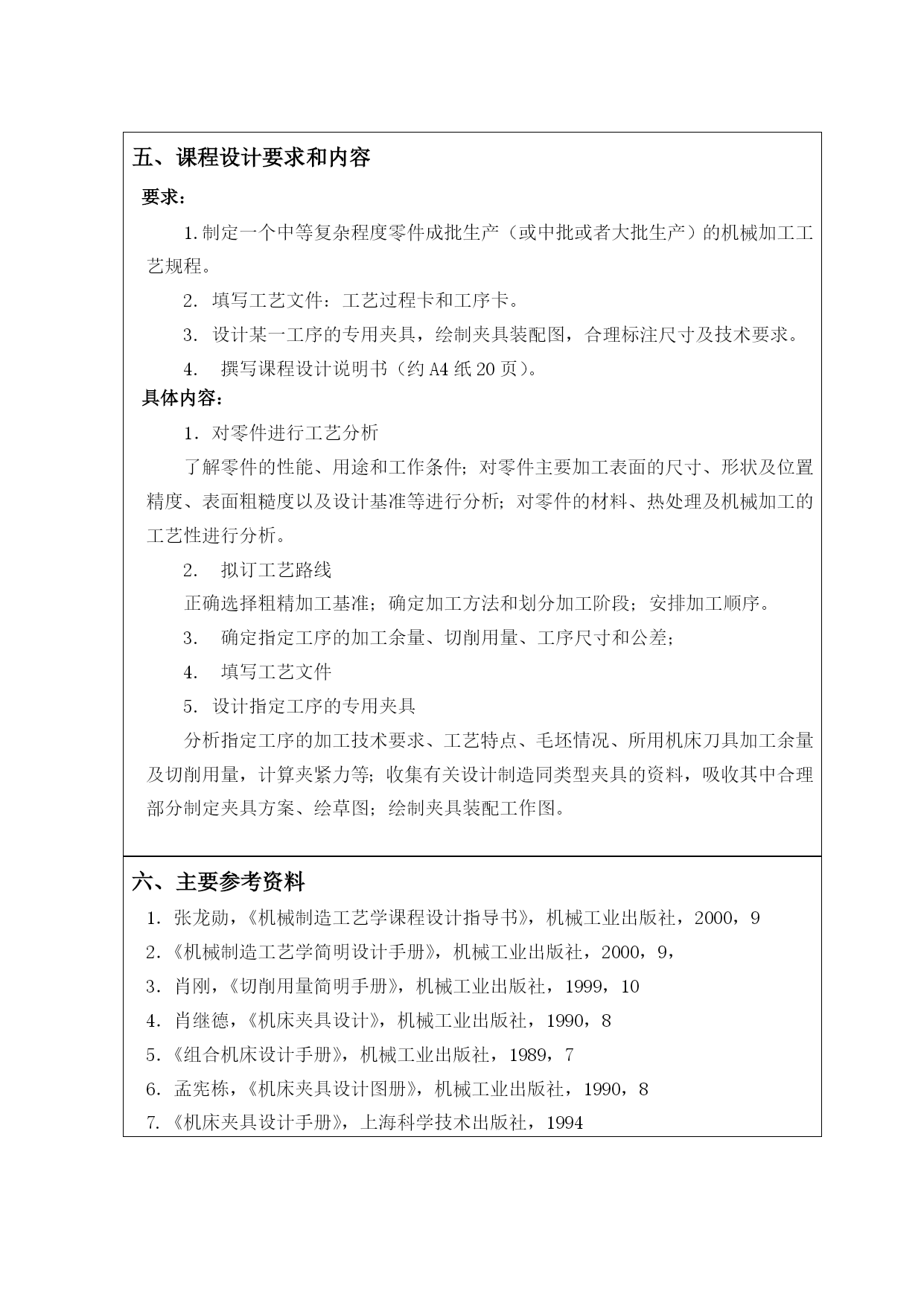

机械制造工艺学课程设计任务书设计题目:295柴油机摇臂加工工艺制定及其工装夹具设计设计原始资料年产量:13000台/年车间工作制度:5天/周8小时/天其它资料:废品率1%,备品率5%三、设计提交材料1)零件毛坯图在零件图上添加加工余量并标注尺寸2)机械加工工艺过程卡1份3)工序卡由老师指定两道工序4)夹具装配图由老师指定一工序1份5)夹具零件图由老师指定一个零件1份6)课程设计说明书1份四、设计起讫日期:2012年9月3日——2012年9月21日专业:机械设计制造及自动化年级:学生姓名:学号:指导教师:职称:机械工程及其自动化学院五、课程设计要求和内容要求:1.制定一个中等复杂程度零件成批生产(或中批或者大批生产)的机械加工工艺规程。2.填写工艺文件:工艺过程卡和工序卡。3.设计某一工序的专用夹具,绘制夹具装配图,合理标注尺寸及技术要求。4.撰写课程设计说明书(约A4纸20页)。具体内容:1.对零件进行工艺分析了解零件的性能、用途和工作条件;对零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等进行分析;对零件的材料、热处理及机械加工的工艺性进行分析。2.拟订工艺路线正确选择粗精加工基准;确定加工方法和划分加工阶段;安排加工顺序。3.确定指定工序的加工余量、切削用量、工序尺寸和公差;4.填写工艺文件5.设计指定工序的专用夹具分析指定工序的加工技术要求、工艺特点、毛坯情况、所用机床刀具加工余量及切削用量,计算夹紧力等;收集有关设计制造同类型夹具的资料,吸收其中合理部分制定夹具方案、绘草图;绘制夹具装配工作图。六、主要参考资料1.张龙勋,《机械制造工艺学课程设计指导书》,机械工业出版社,2000,92.《机械制造工艺学简明设计手册》,机械工业出版社,2000,9,3.肖刚,《切削用量简明手册》,机械工业出版社,1999,104.肖继德,《机床夹具设计》,机械工业出版社,1990,85.《组合机床设计手册》,机械工业出版社,1989,76.孟宪栋,《机床夹具设计图册》,机械工业出版社,1990,87.《机床夹具设计手册》,上海科学技术出版社,1994
