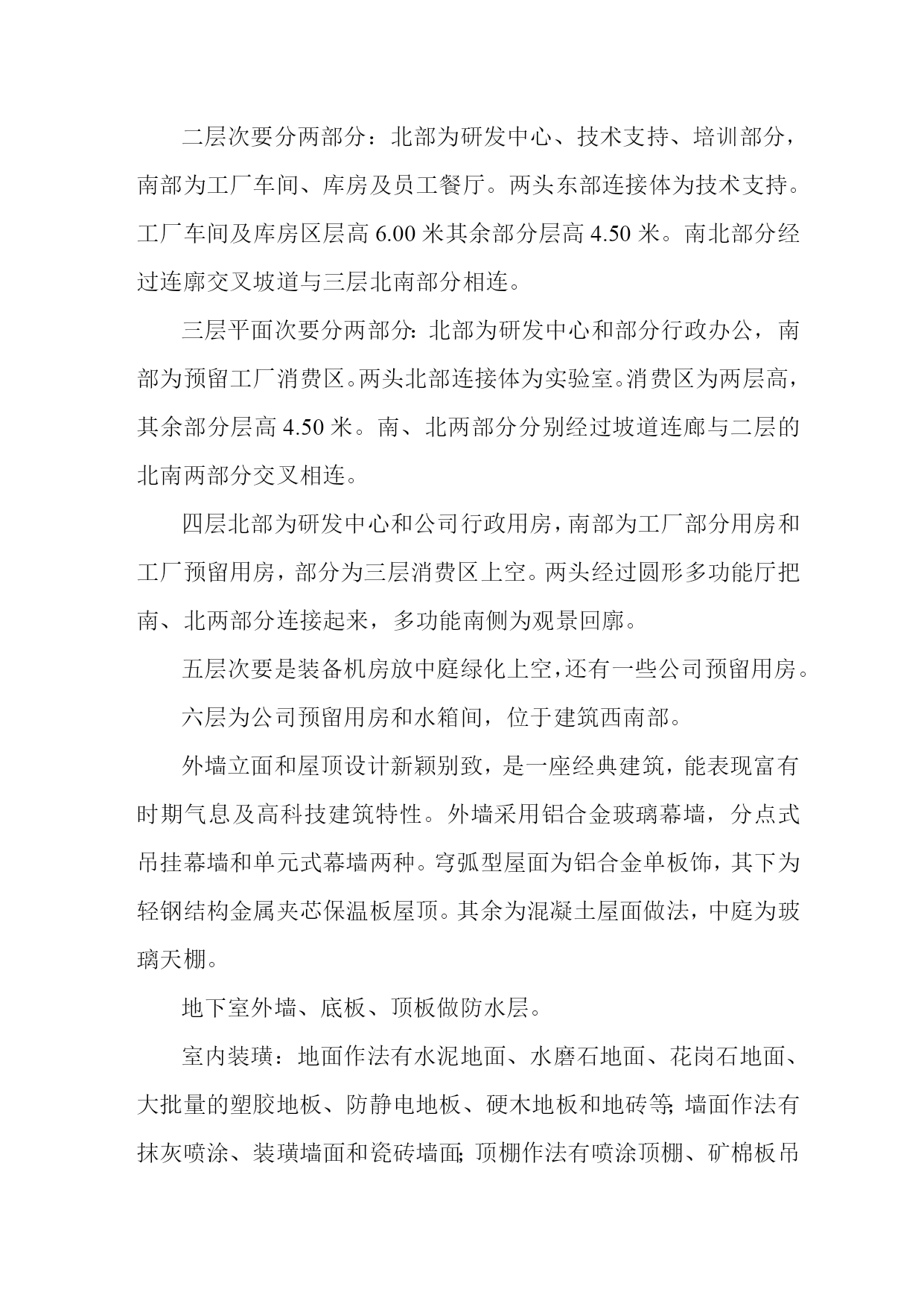

PAGE1141.工程概况及工程特点1.1工程基本情况建筑总面积227111平方米，分为南区、北区、西栋、中心圆厅建筑等几部分。它们均用构架相连。本工程建筑为椭圆形平面，长轴386米，短轴264米。其中13～20轴处的短轴与穿过基地的永世河道平行，永世河道宽30米，绿化和通道宽24米。本工程地下局部1层，地上4层，局部6层。建筑高度20.70米，局部38.70米，标志塔高70.00米，中部建筑装璜圆顶高38.40米。本工程一层地下室分南、北两部：北部为地下机动车库及自行车库兼六级人防人员掩蔽室，南部为机动车库及动力、变配电机房和部分自行车；车库、人防部分层高3.60米，动力机房层高7.20米，变配电层高6.00米。首层分南、北、中三个部分：北部为公司行政部分入口和技术支持入口，研发中心对外接待、销售、展现部分等，层高5.4米。中部为庭园及景观水面。南部为工厂行政入口和员工入口、厨房等，层高5.4米。东南部为工厂进货、卸货区。车间、库房部分等，层高6.90米。二层次要分两部分：北部为研发中心、技术支持、培训部分，南部为工厂车间、库房及员工餐厅。两头东部连接体为技术支持。工厂车间及库房区层高6.00米其余部分层高4.50米。南北部分经过连廓交叉坡道与三层北南部分相连。三层平面次要分两部分：北部为研发中心和部分行政办公，南部为预留工厂消费区。两头北部连接体为实验室。消费区为两层高，其余部分层高4.50米。南、北两部分分别经过坡道连廊与二层的北南两部分交叉相连。四层北部为研发中心和公司行政用房，南部为工厂部分用房和工厂预留用房，部分为三层消费区上空。两头经过圆形多功能厅把南、北两部分连接起来，多功能南侧为观景回廓。五层次要是装备机房放中庭绿化上空，还有一些公司预留用房。六层为公司预留用房和水箱间，位于建筑西南部。外墙立面和屋顶设计新颖别致，是一座经典建筑，能表现富有时期气息及高科技建筑特性。外墙采用铝合金玻璃幕墙，分点式吊挂幕墙和单元式幕墙两种。穹弧型屋面为铝合金单板饰，其下为轻钢结构金属夹芯保温板屋顶。其余为混凝土屋面做法，中庭为玻璃天棚。地下室外墙、底板、顶板做防水层。室内装璜：地面作法有水泥地面、水磨石地面、花岗石地面、大批量的塑胶地板、防静电地板、硬木地板和地砖等；墙面作法有抹灰喷涂、装璜墙面和瓷砖墙面；顶棚作法有喷涂顶棚、矿棉板吊顶和装璜顶棚等。桩基础采用钻孔钢筋混凝土灌注桩，目前正在紧张施工。基础为现浇钢筋混凝土地下室结构，500厚底板下方设下翻桩承台，南区部分为桩承台。地下室底板面标高—4.200米，其中动力机房处的底板面标高—8.30米。由于本工程建筑体型尺寸超出了现浇钢筋混凝土框架结构伸缩缝最大间距的要求，故本工程南区设计在L轴北区在K轴各设置一条结构伸缩缝，并沿建筑物的两个方向在各层楼板内设置施工后浇带。上部为现浇钢筋混凝土框架－剪力墙结构。屋顶采用轻钢架结构和部分现浇钢筋混凝土屋面。框架梁采用了高度较小的宽梁方式，12M×12M的柱网内采用双向密肋井字梁，框架柱截面尺寸为800×800，在7～9/B～G等较大跨度部位的钢筋混凝土框架梁内设置预应力梁。板厚为100。在内河两岸跨度较大的地方，在钢塔、弧形屋面等特殊外型的地方采用钢结构，这些部位的柱子采用钢骨混凝土。混凝土设计强度：地下室（±0.000以下）为C40防水混凝土，抗渗等级为S8；±0.000以上的板、柱、梁混凝土强度等级C25～40。本工程的安装内容次要有给排水、电气、弱电、空调透风、消防、人防及装备安装。1.给排水零碎有室内外给水、排水零碎:1.1生活给水零碎五层、六层用水加压供给。一～四层有市政管网直接供给。加压水泵设于地下一层，高位水箱设于六层屋顶之上。高位生活水箱贮水量为4立方米，地下贮水箱为10立方米。1.2排水零碎采用雨水、污水、废水份流制。生活污水经由管道及检查井搜集后，重力自流至生活污水处理站，处理达到国家一级排放标准后经污水泵站的提升排至市政污水管，生活废水经由管道搜集后，重力自流至贮水池，经处理后用于绿化。屋面雨水采用压力流排水，雨水经搜集后经雨水立管排至小区雨水管网，路面雨水经设于道路上的雨水口搜集后，排至小区雨水管网，雨水经重力自流，就近分散排至小区内永世河道。2.电气零碎有供配电、照明、防雷与接地、线路敷设及弱电:2.1供配电：本工程中消防装备电源，安全防范零碎电源，变电室及其他各重要机房照明，疏散通道及楼梯照明，研发中心计算机零碎电源等为一级负荷；电梯、其它通道照明、生活水泵机务水泵、部分重点车间照明等为二级负荷；其它均为三级负荷。电源为双路10kv市政电源同时供电，互为备用。本工程配电零碎为TN-S零碎。2.2照明:消费车间、研发中心及各实验室、各办公室、各弱
