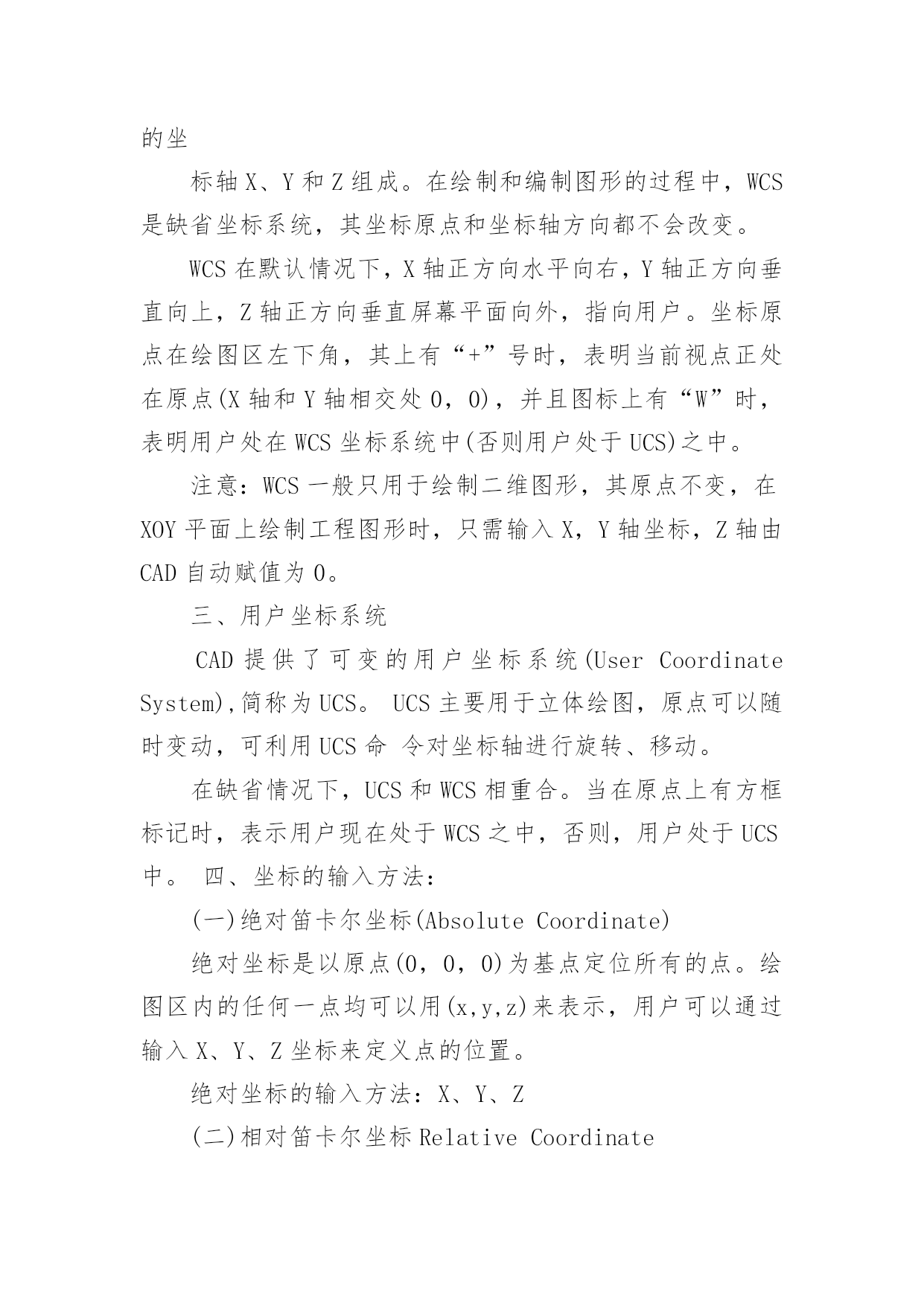

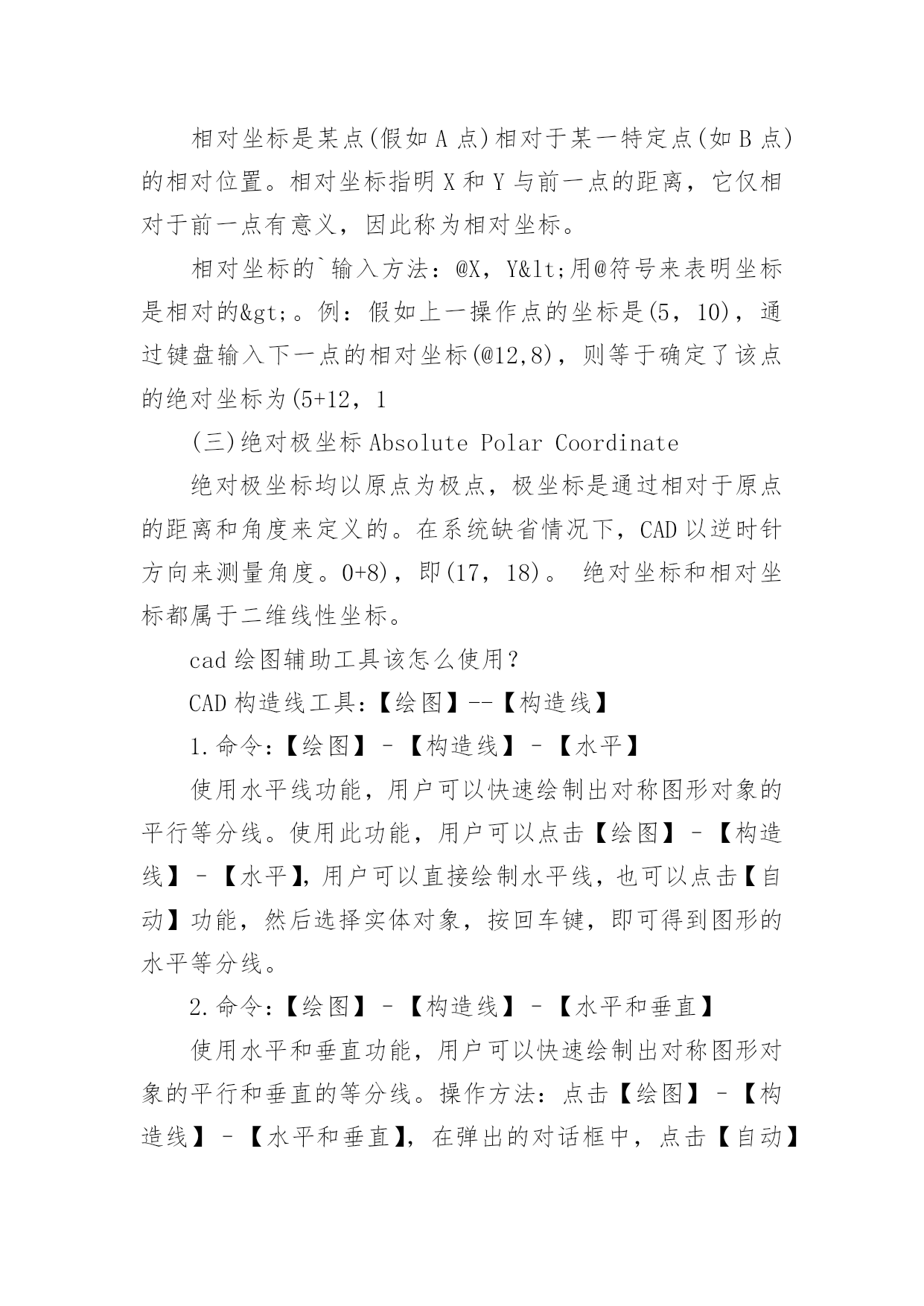

cad辅助绘图工具cad辅助绘图工具cad软件是我们常用的绘图工具，那么大家都知道autocad辅助绘图工具是什么呢？以下是小编收集整理了cad辅助绘图工具，供大家参考借鉴，希望可以帮助到有需要的朋友。cad辅助绘图工具：一、理解X，Y坐标系(笛卡尔坐标系)几何和三角中通过X轴和Y轴来建立图形，然后在图纸上标出坐标。YX坐标轴，标有X的箭头指向X轴的正方向，其含意是，当按箭头方向移动时，X坐标值增大;标有Y箭头指向Y轴的正方向。用这种方法，屏幕上的所点都能通过X和Y坐标来说明，这种坐标称为笛卡尔坐标系。笛卡尔坐标系统CartesianCoordinateSystem简称CCS。在屏幕底部状态栏中显示的三维坐标值，就是笛卡尔坐标系中的数值。X、Y、Z轴的三轴线的相交点(0，0，0)也称为原点。X轴的左方和Y轴下方点的坐标值为负数。二、世界坐标系统世界坐标系统(WorldCoordinateSystem),简称为WCS。WCS是CAD的基本坐标系统，它由3个相互垂直并相交的坐标轴X、Y和Z组成。在绘制和编制图形的过程中，WCS是缺省坐标系统，其坐标原点和坐标轴方向都不会改变。WCS在默认情况下，X轴正方向水平向右，Y轴正方向垂直向上，Z轴正方向垂直屏幕平面向外，指向用户。坐标原点在绘图区左下角，其上有“+”号时，表明当前视点正处在原点(X轴和Y轴相交处0，0)，并且图标上有“W”时，表明用户处在WCS坐标系统中(否则用户处于UCS)之中。注意：WCS一般只用于绘制二维图形，其原点不变，在XOY平面上绘制工程图形时，只需输入X，Y轴坐标，Z轴由CAD自动赋值为0。三、用户坐标系统CAD提供了可变的用户坐标系统(UserCoordinateSystem),简称为UCS。UCS主要用于立体绘图，原点可以随时变动，可利用UCS命令对坐标轴进行旋转、移动。在缺省情况下，UCS和WCS相重合。当在原点上有方框标记时，表示用户现在处于WCS之中，否则，用户处于UCS中。四、坐标的输入方法：(一)绝对笛卡尔坐标(AbsoluteCoordinate)绝对坐标是以原点(0，0，0)为基点定位所有的点。绘图区内的任何一点均可以用(x,y,z)来表示，用户可以通过输入X、Y、Z坐标来定义点的位置。绝对坐标的输入方法：X、Y、Z(二)相对笛卡尔坐标RelativeCoordinate相对坐标是某点(假如A点)相对于某一特定点(如B点)的相对位置。相对坐标指明X和Y与前一点的距离，它仅相对于前一点有意义，因此称为相对坐标。相对坐标的`输入方法：@X，Y<用@符号来表明坐标是相对的>。例：假如上一操作点的坐标是(5，10)，通过键盘输入下一点的相对坐标(@12,8)，则等于确定了该点的绝对坐标为(5+12，1(三)绝对极坐标AbsolutePolarCoordinate绝对极坐标均以原点为极点，极坐标是通过相对于原点的距离和角度来定义的。在系统缺省情况下，CAD以逆时针方向来测量角度。0+8)，即(17，18)。绝对坐标和相对坐标都属于二维线性坐标。cad绘图辅助工具该怎么使用？CAD构造线工具：【绘图】--【构造线】1.命令：【绘图】–【构造线】–【水平】使用水平线功能，用户可以快速绘制出对称图形对象的平行等分线。使用此功能，用户可以点击【绘图】–【构造线】–【水平】，用户可以直接绘制水平线，也可以点击【自动】功能，然后选择实体对象，按回车键，即可得到图形的水平等分线。2.命令：【绘图】–【构造线】–【水平和垂直】使用水平和垂直功能，用户可以快速绘制出对称图形对象的平行和垂直的等分线。操作方法：点击【绘图】–【构造线】–【水平和垂直】，在弹出的对话框中，点击【自动】–【选择全部对象】，按回车键，即可得到图形对象的水平垂直等分线。
