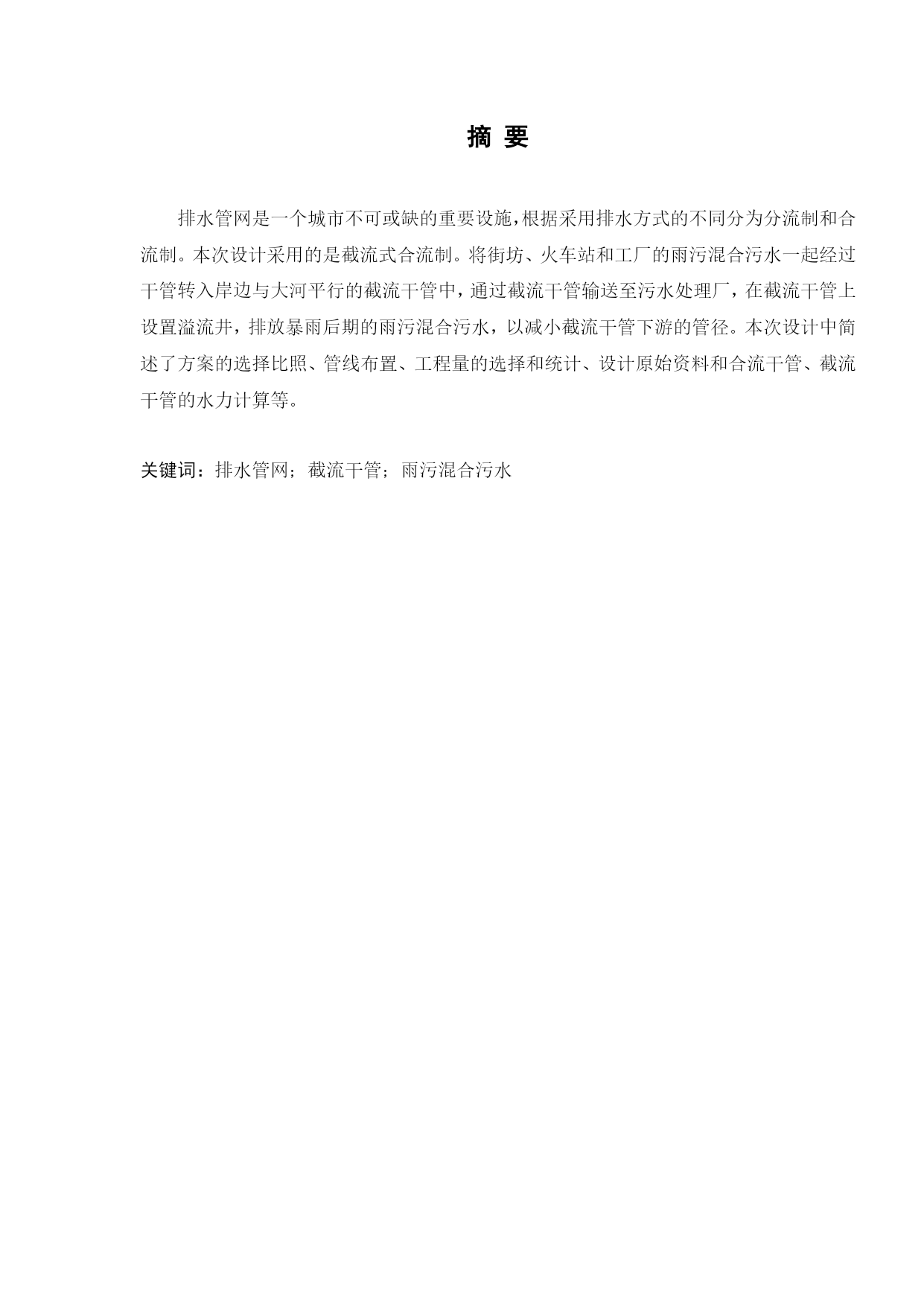

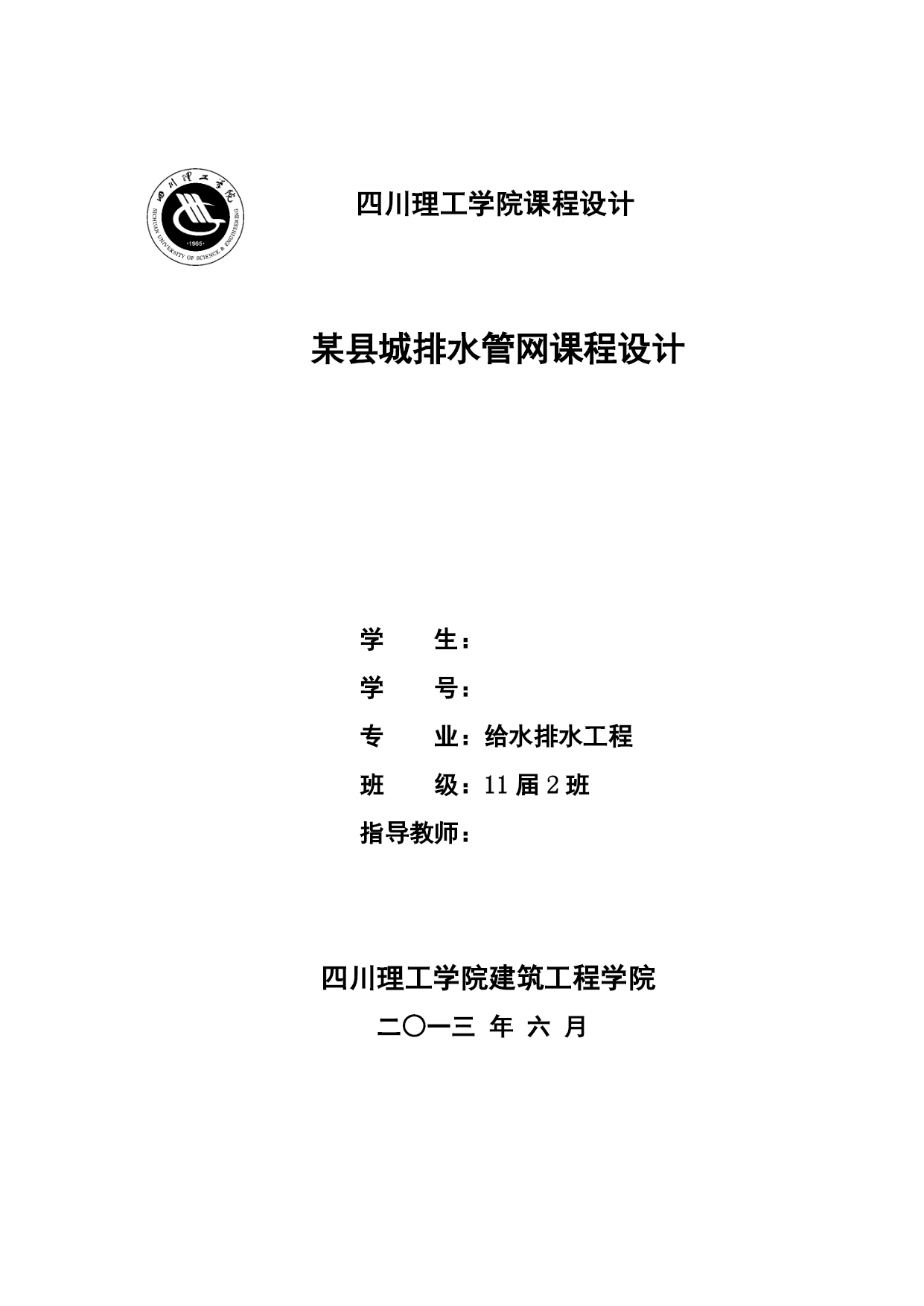

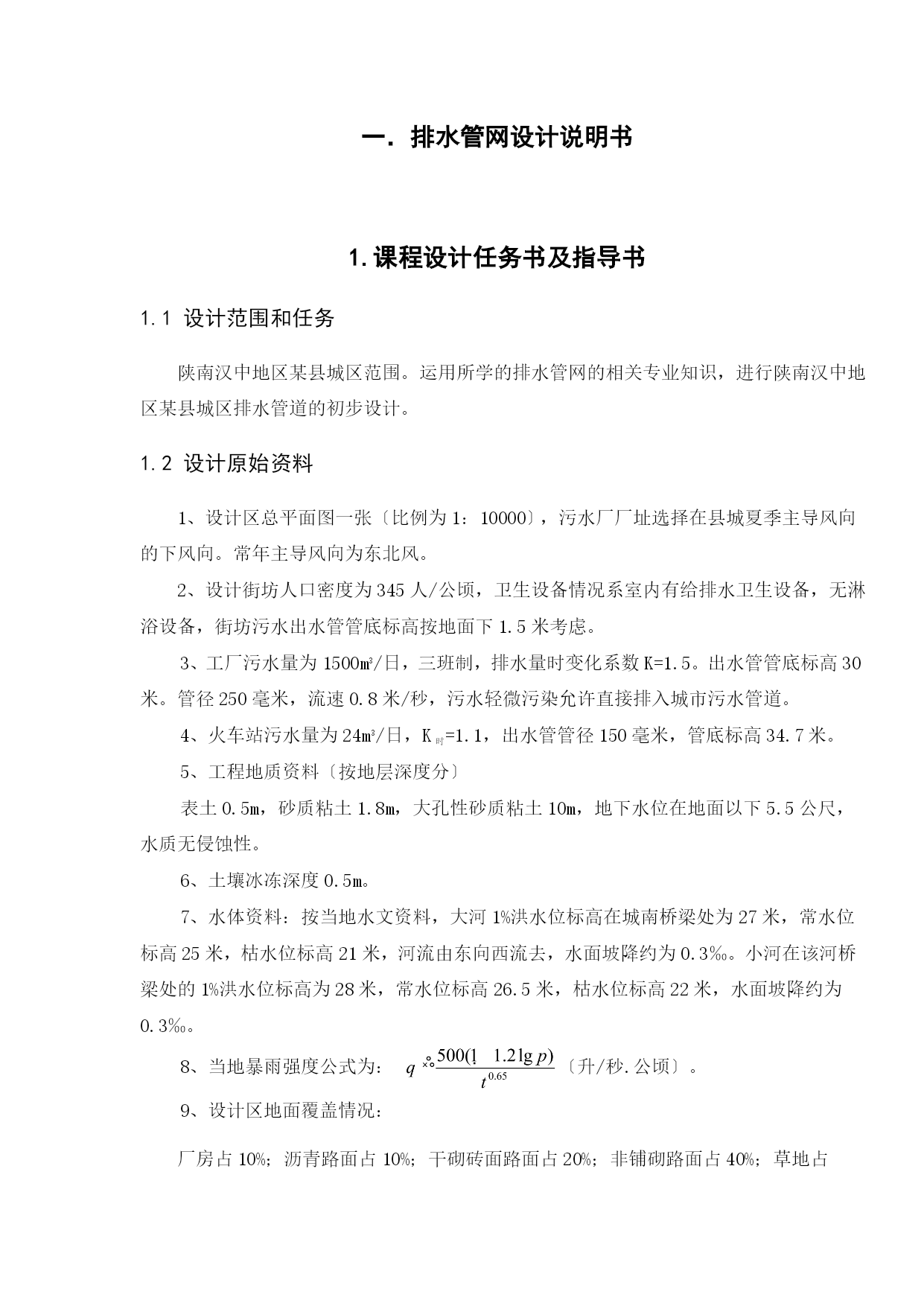

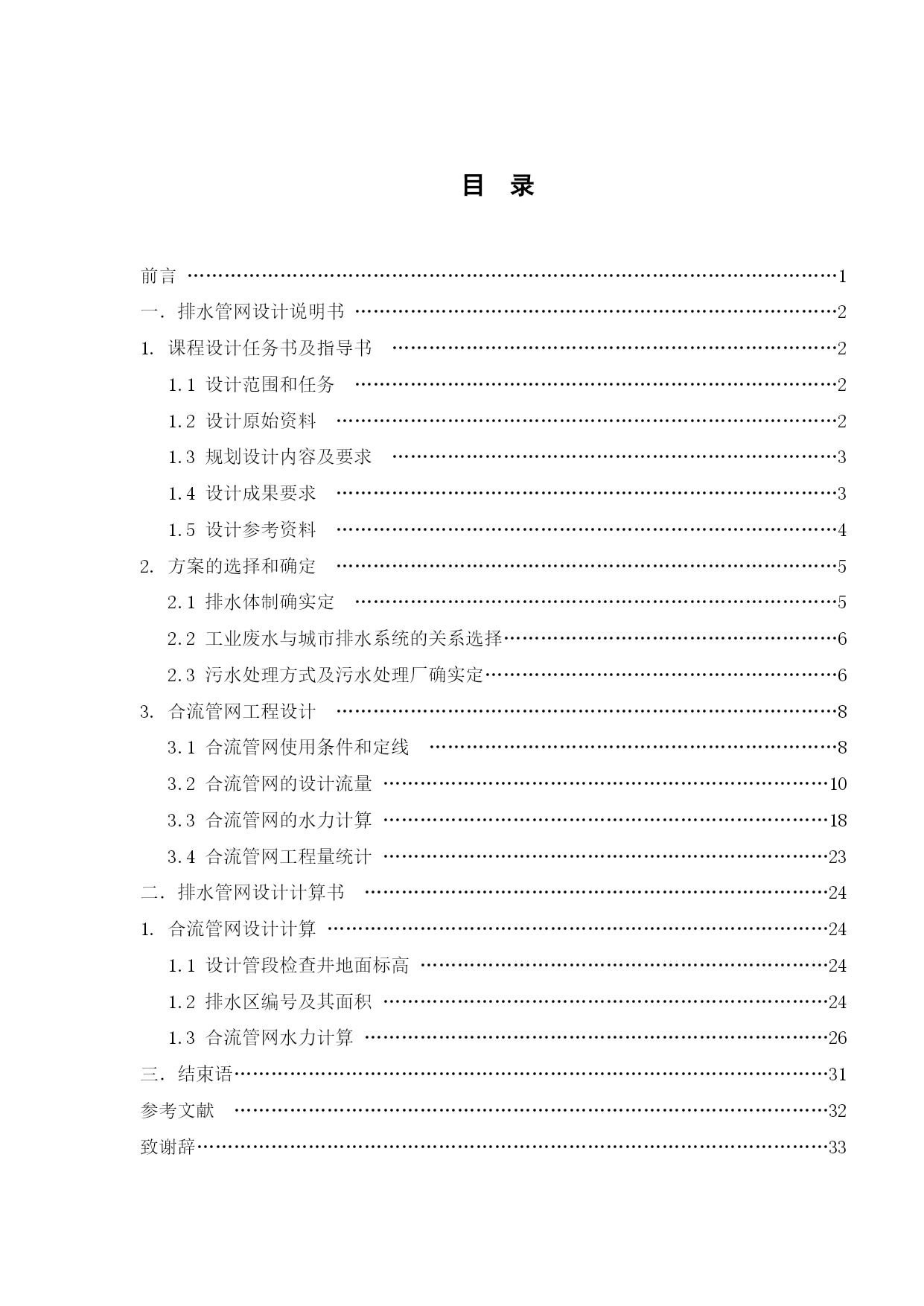

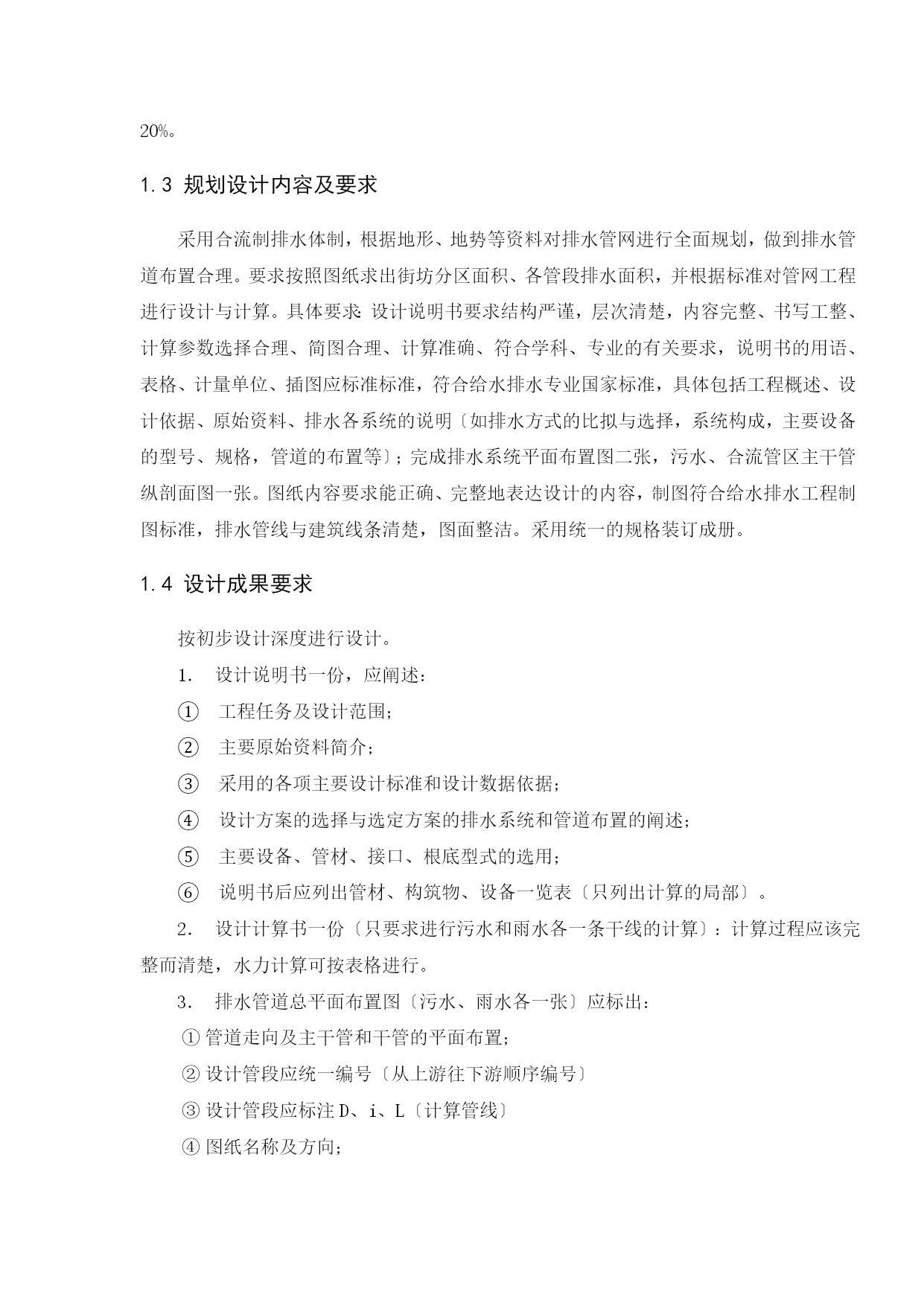

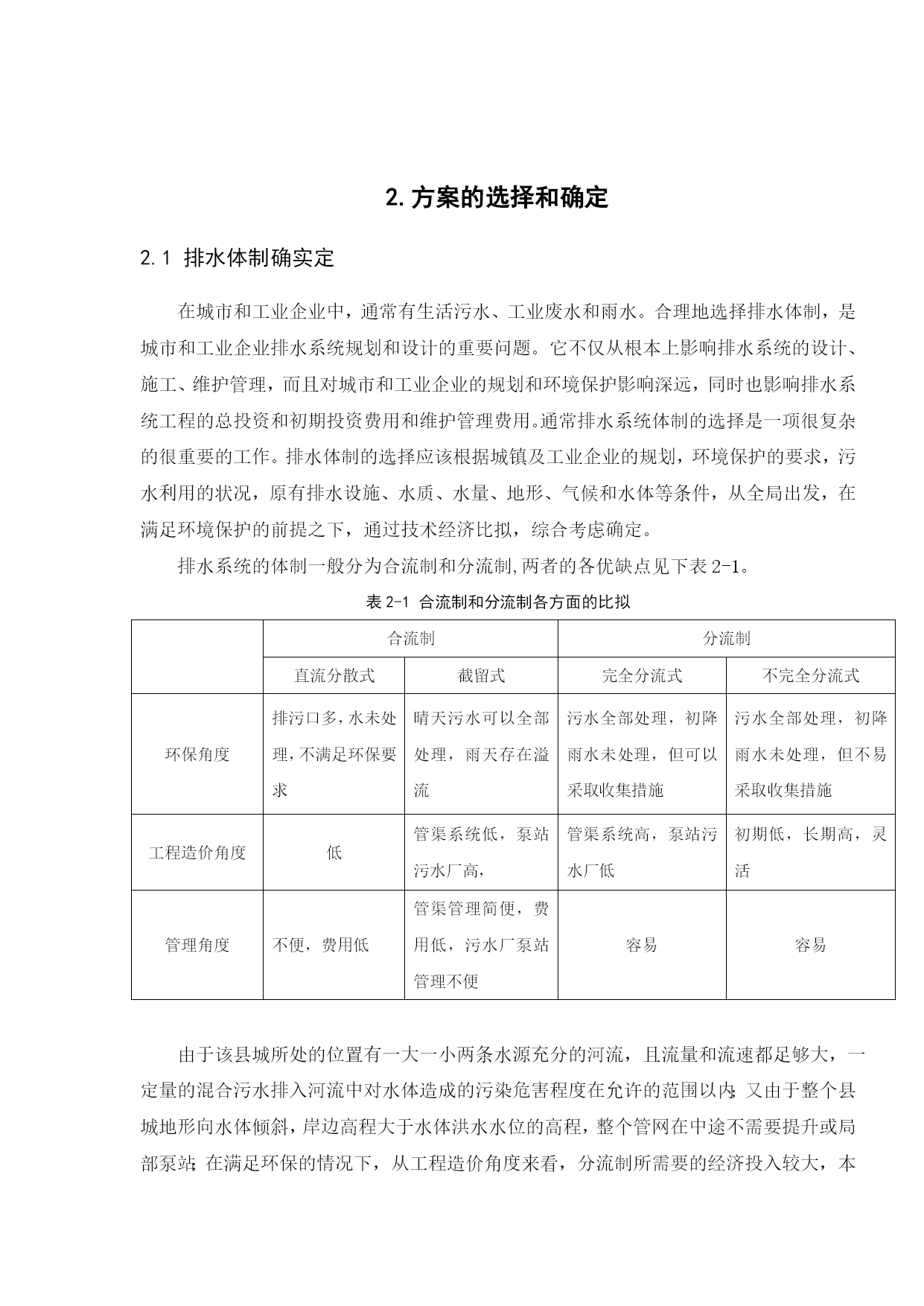

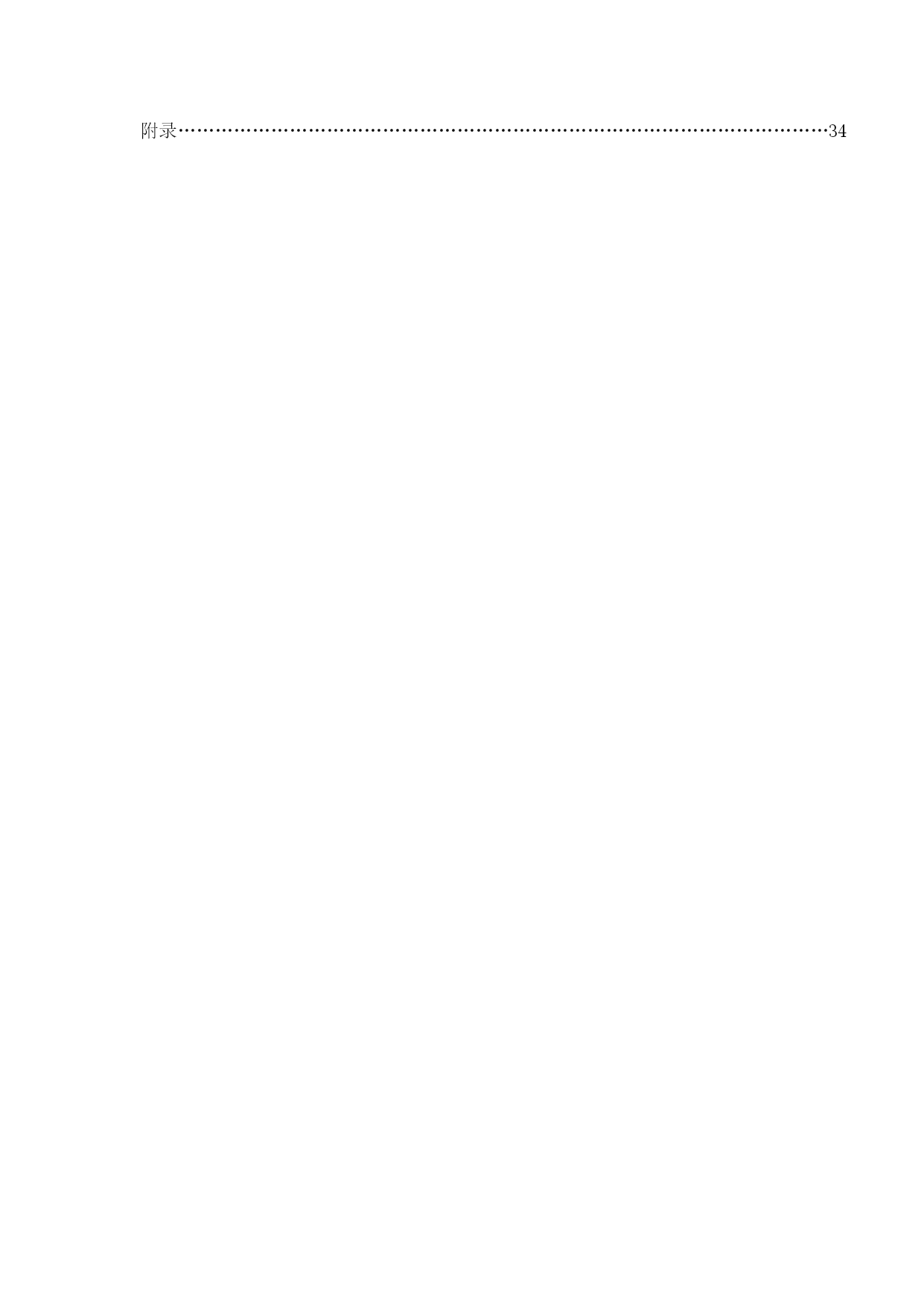

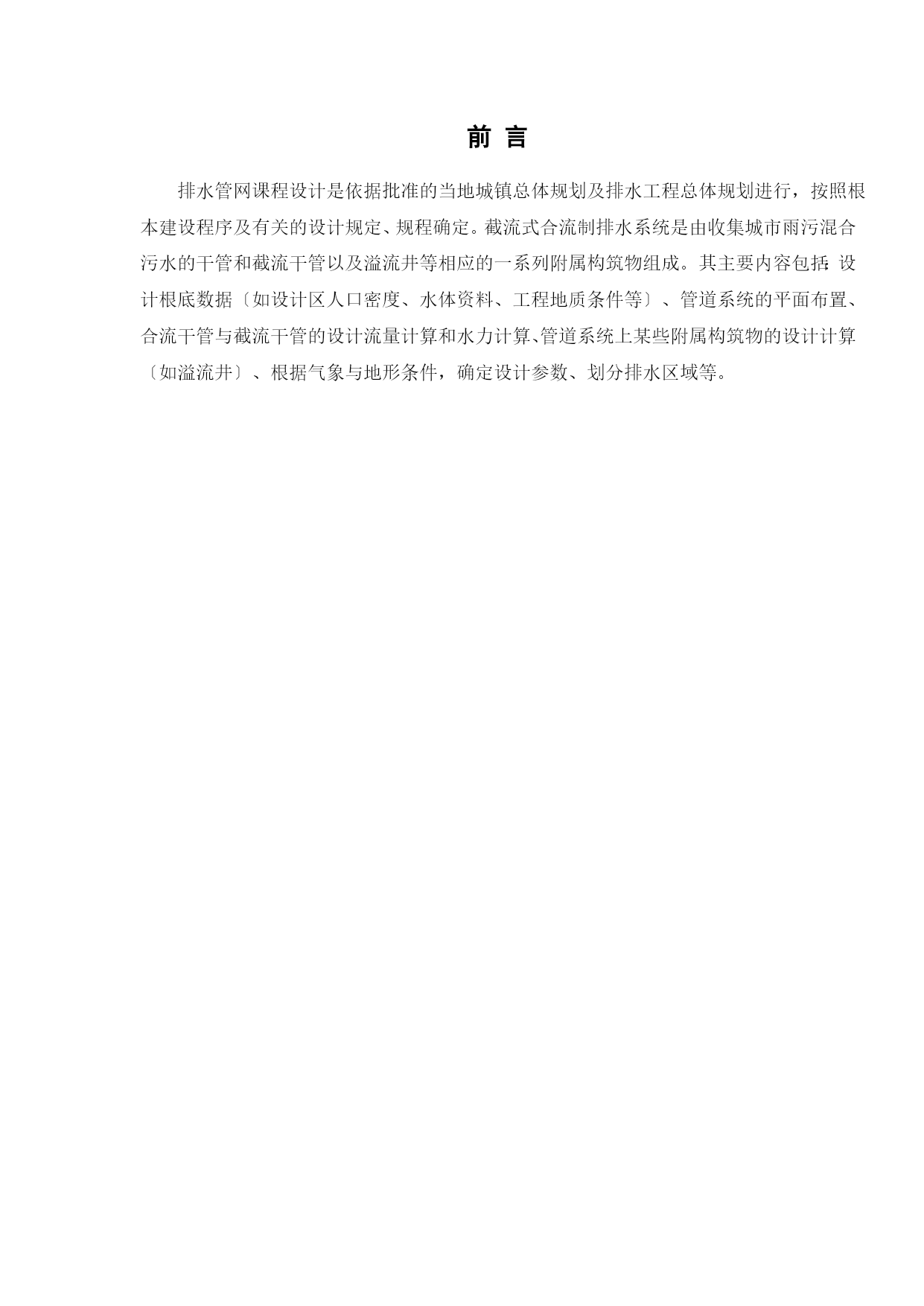

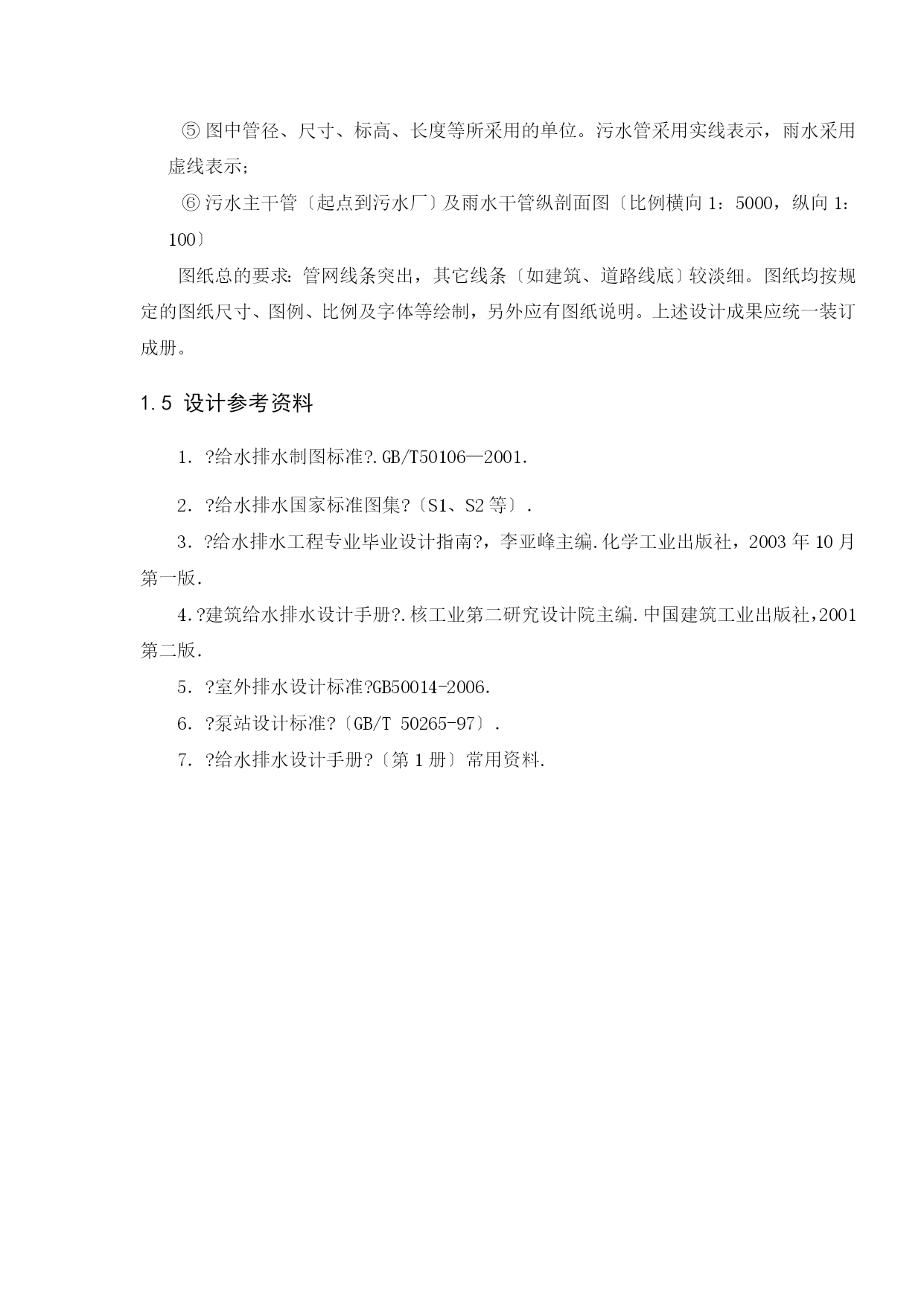

排水管网课程设计--某县城排水管网课程设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）四川理工学院课程设计某县城排水管网课程设计学生：学号：专业：给水排水工程班级：11届2班指导教师：四川理工学院建筑工程学院二○一三年六月摘要排水管网是一个城市不可或缺的重要设施，根据采用排水方式的不同分为分流制和合流制。本次设计采用的是截流式合流制。将街坊、火车站和工厂的雨污混合污水一起经过干管转入岸边与大河平行的截流干管中，通过截流干管输送至污水处理厂，在截流干管上设置溢流井，排放暴雨后期的雨污混合污水，以减小截流干管下游的管径。本次设计中简述了方案的选择比照、管线布置、工程量的选择和统计、设计原始资料和合流干管、截流干管的水力计算等。关键词：排水管网；截流干管；雨污混合污水目录前言……………………………………………………………………………………………1一．排水管网设计说明书……………………………………………………………………21.课程设计任务书及指导书………………………………………………………………21.1设计范围和任务……………………………………………………………………21.2设计原始资料………………………………………………………………………21.3规划设计内容及要求………………………………………………………………31.4设计成果要求………………………………………………………………………31.5设计参考资料………………………………………………………………………42.方案的选择和确定………………………………………………………………………52.1排水体制确实定……………………………………………………………………52.2工业废水与城市排水系统的关系选择………………………………………………62.3污水处理方式及污水处理厂确实定…………………………………………………63.合流管网工程设计………………………………………………………………………83.1合流管网使用条件和定线…………………………………………………………83.2合流管网的设计流量………………………………………………………………103.3合流管网的水力计算………………………………………………………………183.4合流管网工程量统计………………………………………………………………23二．排水管网设计计算书…………………………………………………………………241.合流管网设计计算………………………………………………………………………241.1设计管段检查井地面标高…………………………………………………………241.2排水区编号及其面积………………………………………………………………241.3合流管网水力计算…………………………………………………………………26三．结束语……………………………………………………………………………………31参考文献……………………………………………………………………………………32致谢辞…………………………………………………………………………………………33附录……………………………………………………………………………………………34前言排水管网课程设计是依据批准的当地城镇总体规划及排水工程总体规划进行，按照根本建设程序及有关的设计规定、规程确定。截流式合流制排水系统是由收集城市雨污混合污水的干管和截流干管以及溢流井等相应的一系列附属构筑物组成。其主要内容包括：设计根底数据〔如设计区人口密度、水体资料、工程地质条件等〕、管道系统的平面布置、合流干管与截流干管的设计流量计算和水力计算、管道系统上某些附属构筑物的设计计算〔如溢流井〕、根据气象与地形条件，确定设计参数、划分排水区域等。一．排水管网设计说明书1.课程设计任务书及指导书1.1设计范围和任务陕南汉中地区某县城区范围。运用所学的排水管网的相关专业知识，进行陕南汉中地区某县城区排水管道的初步设计。1.2设计原始资料1、设计区总平面图一张〔比例为1：10000〕，污水厂厂址选择在县城夏季主导风向的下风向。常年主导风向为东北风。2、设计街坊人口密度为345人/公顷，卫生设备情况系室内有给排水卫生设备，无淋浴设备，街坊污水出水管管底标高按地面下1.5米考虑。3、工厂污水量为1500m3/日，三班制，排水量时变化系数K=1.5。出水管管底标高30米。管径250毫米，流速0.8米/秒，污水轻微污染允许直接排入城市污水管道。4、火车站污水量为24m3/日，K时=1.
