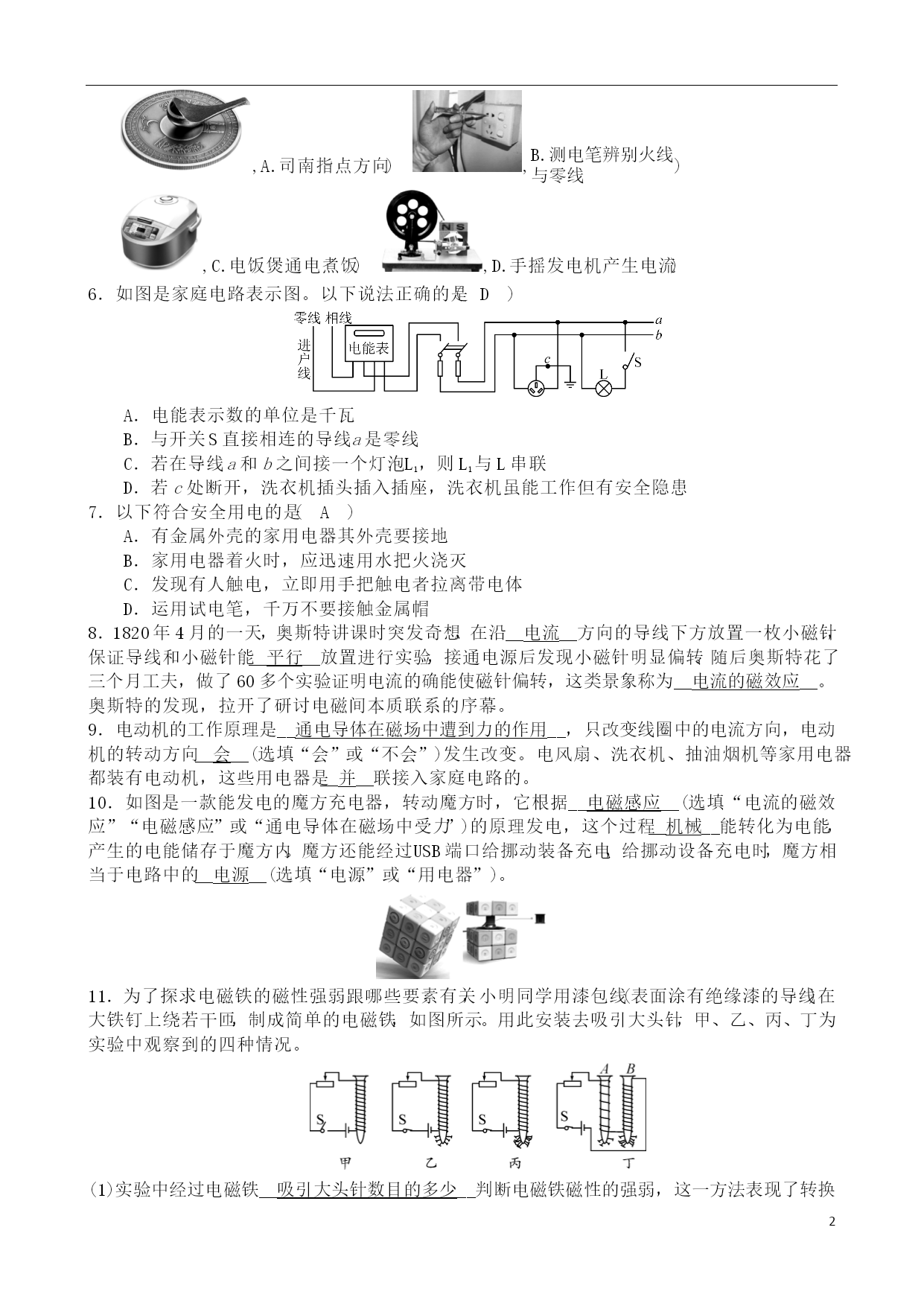

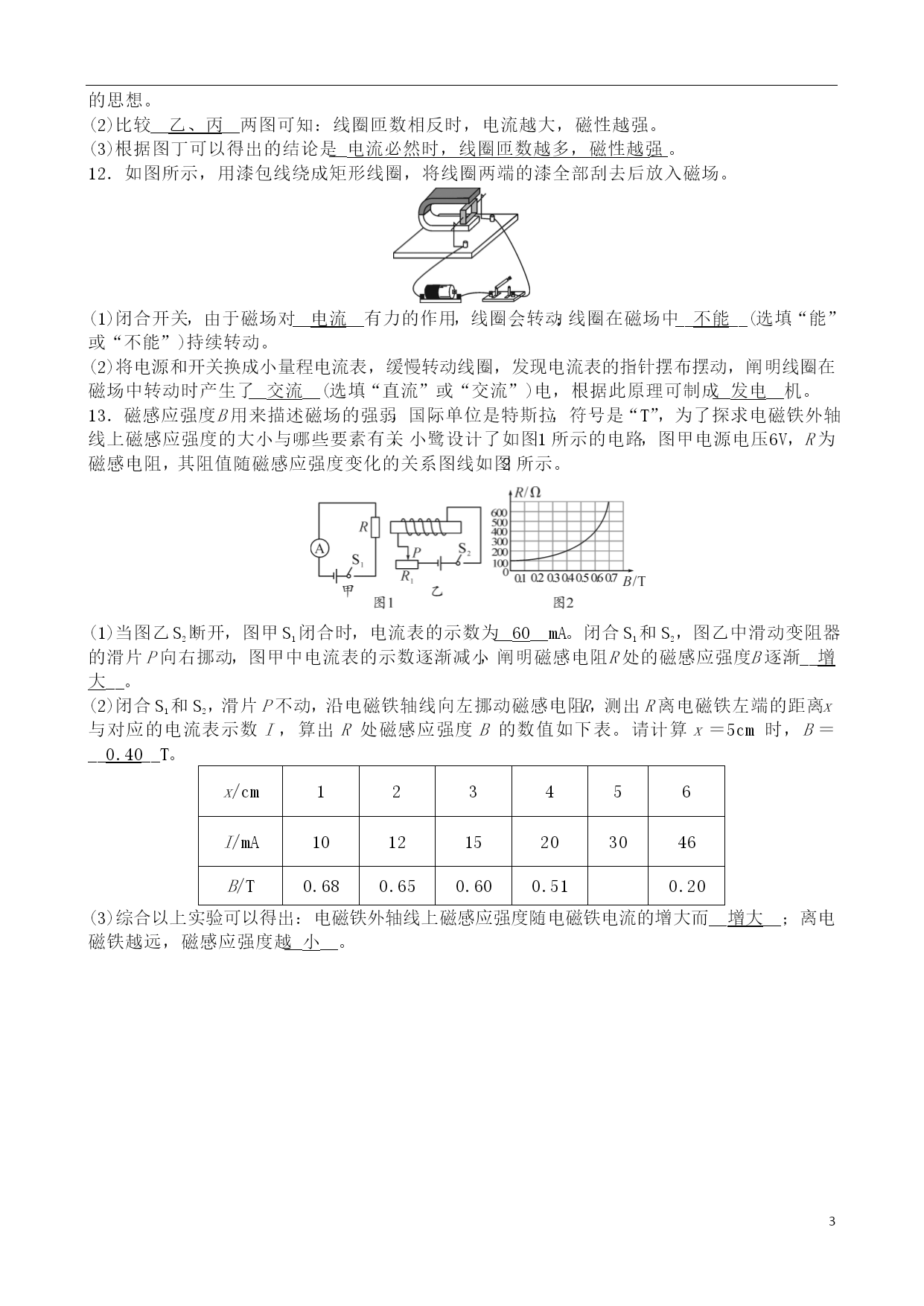

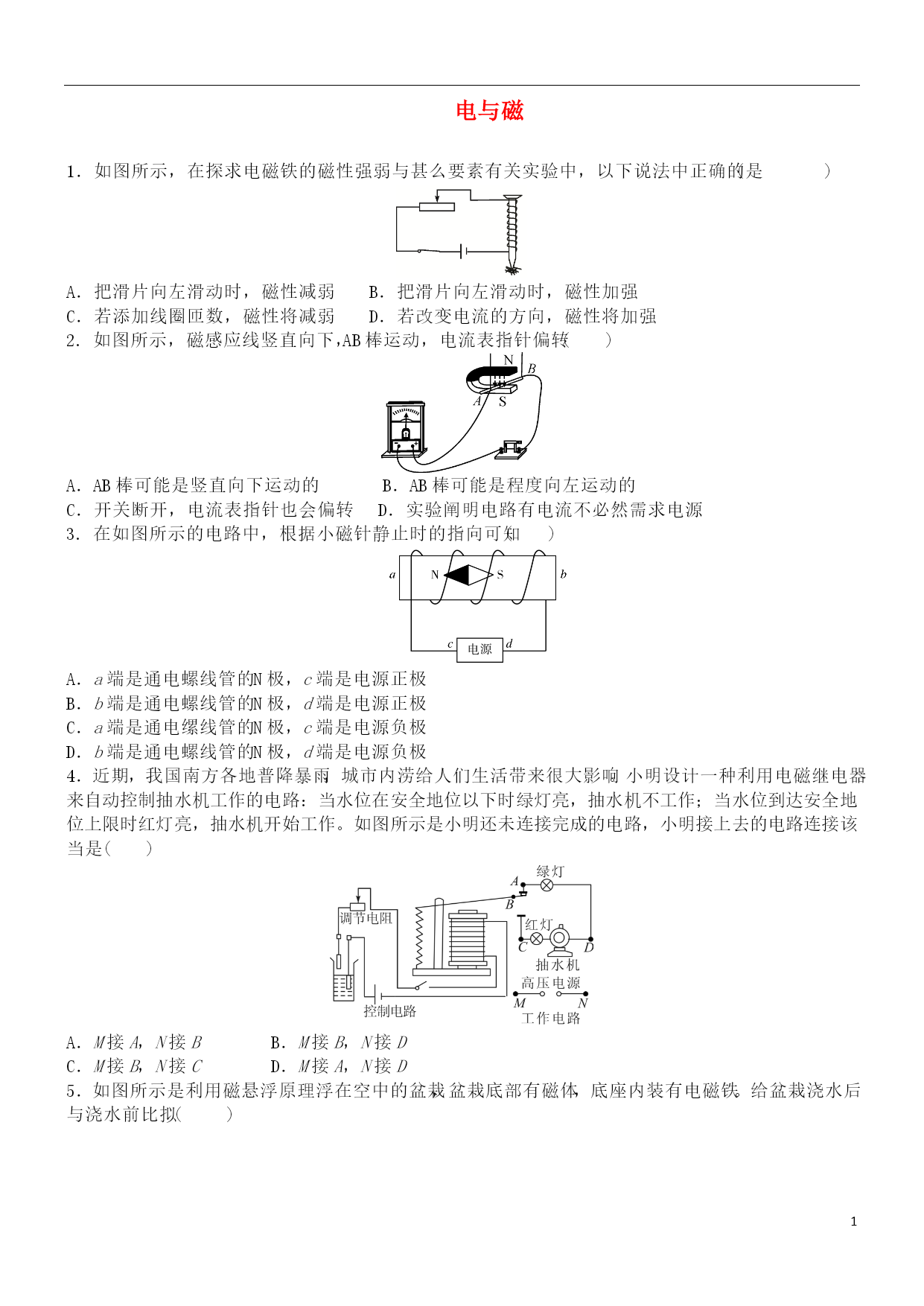

PAGEPAGE3电与磁1．如图所示，以下说法中错误的是(D)A．这是模拟奥斯特实验的一个场景B．图示实验阐明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极2．爱因斯坦曾说，在一个古代的物理学家看来，磁场和他坐的椅子一样真实。如图所示的磁场与理论不符合的是(C)3．小明在一块无机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。以下说法正确的是(C)A．图中P、Q两点比拟，P点处的磁场较强B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变4．如图所示，根据磁感线的方向，可以判断(D)A．a为电源的正极，b为小磁针的S极B．a为电源的正极，b为小磁针的N极C．a为电源的负极，b为小磁针的S极D．a为电源的负极，b为小磁针的N极5．下列情景中，利用电磁感应原理的是(D),A.司南指点方向),eq\a\vs4\al(B.测电笔辨别火线,与零线)),C.电饭煲通电煮饭),D.手摇发电机产生电流)6．如图是家庭电路表示图。以下说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患7．以下符合安全用电的是(A)A．有金属外壳的家用电器其外壳要接地B．家用电器着火时，应迅速用水把火浇灭C．发现有人触电，立即用手把触电者拉离带电体D．运用试电笔，千万不要接触金属帽8．1820年4月的一天，奥斯特讲课时突发奇想，在沿__电流__方向的导线下方放置一枚小磁针，保证导线和小磁针能__平行__放置进行实验，接通电源后发现小磁针明显偏转。随后奥斯特花了三个月工夫，做了60多个实验证明电流的确能使磁针偏转，这类景象称为__电流的磁效应__。奥斯特的发现，拉开了研讨电磁间本质联系的序幕。9．电动机的工作原理是__通电导体在磁场中遭到力的作用__，只改变线圈中的电流方向，电动机的转动方向__会__(选填“会”或“不会”)发生改变。电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是__并__联接入家庭电路的。10．如图是一款能发电的魔方充电器，转动魔方时，它根据__电磁感应__(选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电，这个过程__机械__能转化为电能，产生的电能储存于魔方内。魔方还能经过USB端口给挪动装备充电，给挪动设备充电时，魔方相当于电路中的__电源__(选填“电源”或“用电器”)。11．为了探求电磁铁的磁性强弱跟哪些要素有关，小明同学用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。用此安装去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。(1)实验中经过电磁铁__吸引大头针数目的多少__判断电磁铁磁性的强弱，这一方法表现了转换的思想。(2)比较__乙、丙__两图可知：线圈匝数相反时，电流越大，磁性越强。(3)根据图丁可以得出的结论是__电流必然时，线圈匝数越多，磁性越强__。12．如图所示，用漆包线绕成矩形线圈，将线圈两端的漆全部刮去后放入磁场。(1)闭合开关，由于磁场对__电流__有力的作用，线圈会转动；线圈在磁场中__不能__(选填“能”或“不能”)持续转动。(2)将电源和开关换成小量程电流表，缓慢转动线圈，发现电流表的指针摆布摆动，阐明线圈在磁场中转动时产生了__交流__(选填“直流”或“交流”)电，根据此原理可制成__发电__机。13．磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”，为了探求电磁铁外轴线上磁感应强度的大小与哪些要素有关，小鹭设计了如图1所示的电路，图甲电源电压6V，R为磁感电阻，其阻值随磁感应强度变化的关系图线如图2所示。(1)当图乙S2断开，图甲S1闭合时，电流表的示数为__60__mA。闭合S1和S2，图乙中滑动变阻器的滑片P向右挪动，图甲中电流表的示数逐渐减小，阐明磁感电阻R处的磁感应强度B逐渐__增大__。(2)闭合S1和S2，滑片P不动，沿电磁铁轴线向左挪动磁感电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如下表。请计算x＝5cm时，B＝__0.40__T。x/cm123456I/mA101215203046B/T0.680.650.600.510.20(3)综合以上实验可以
