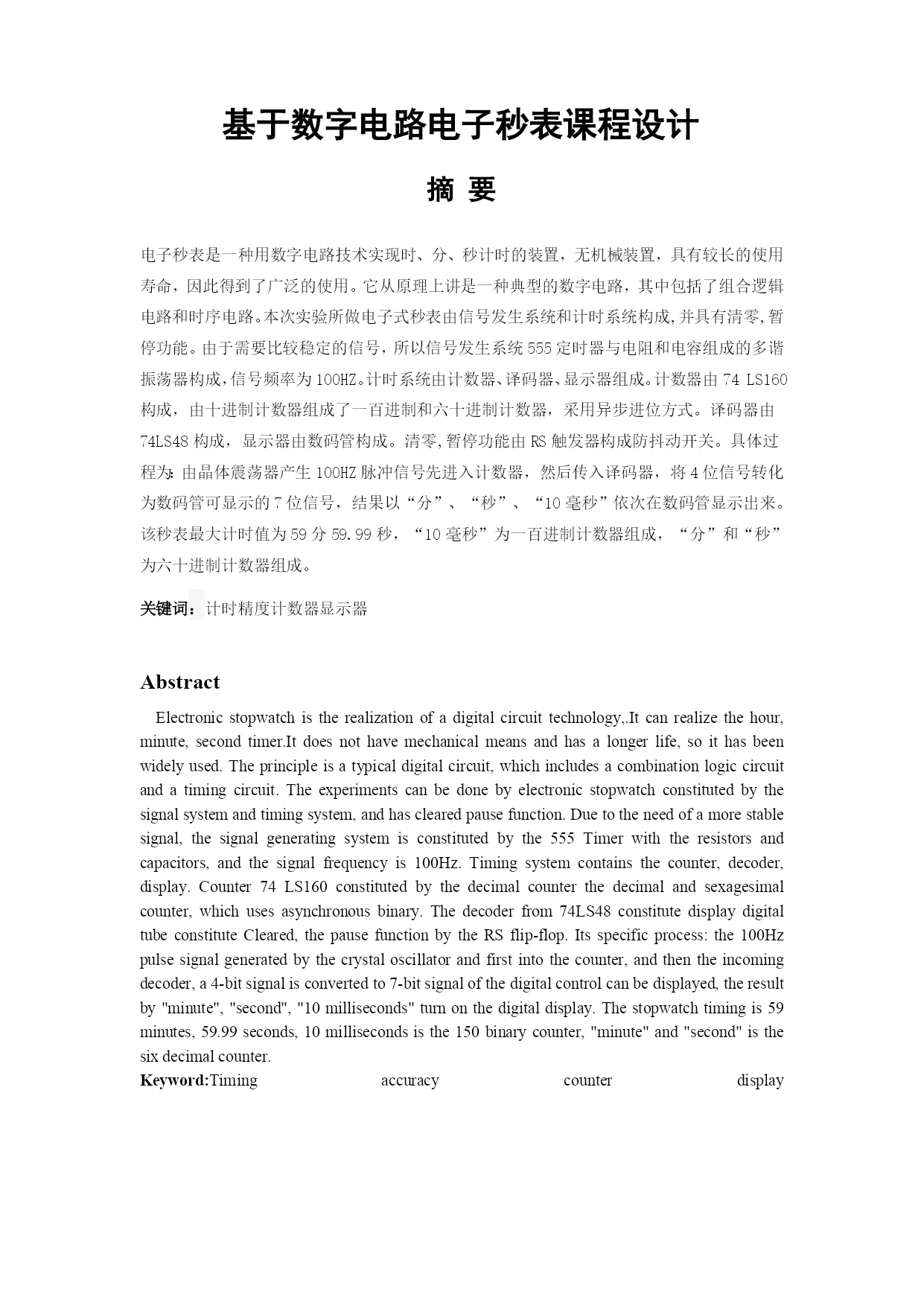

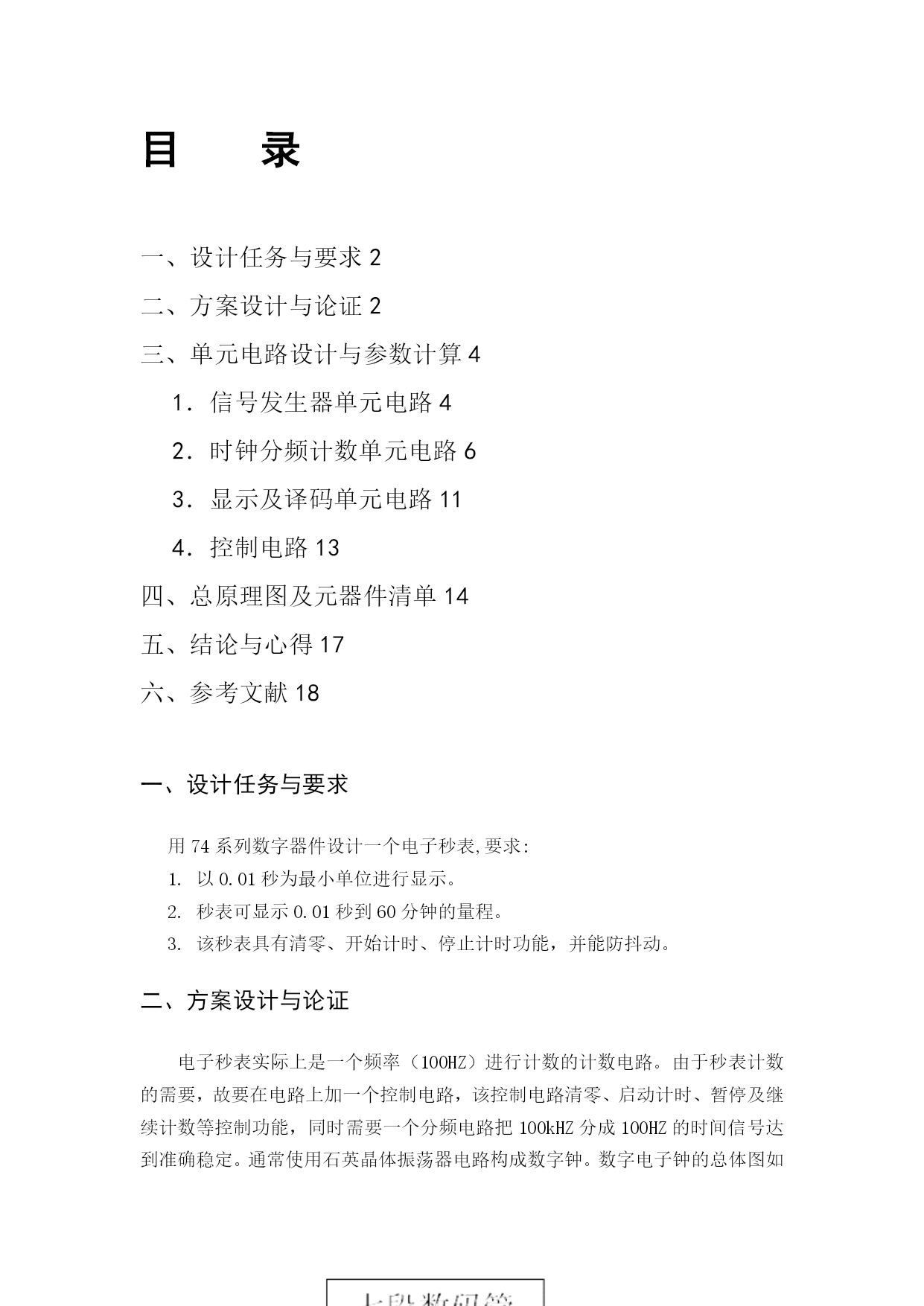

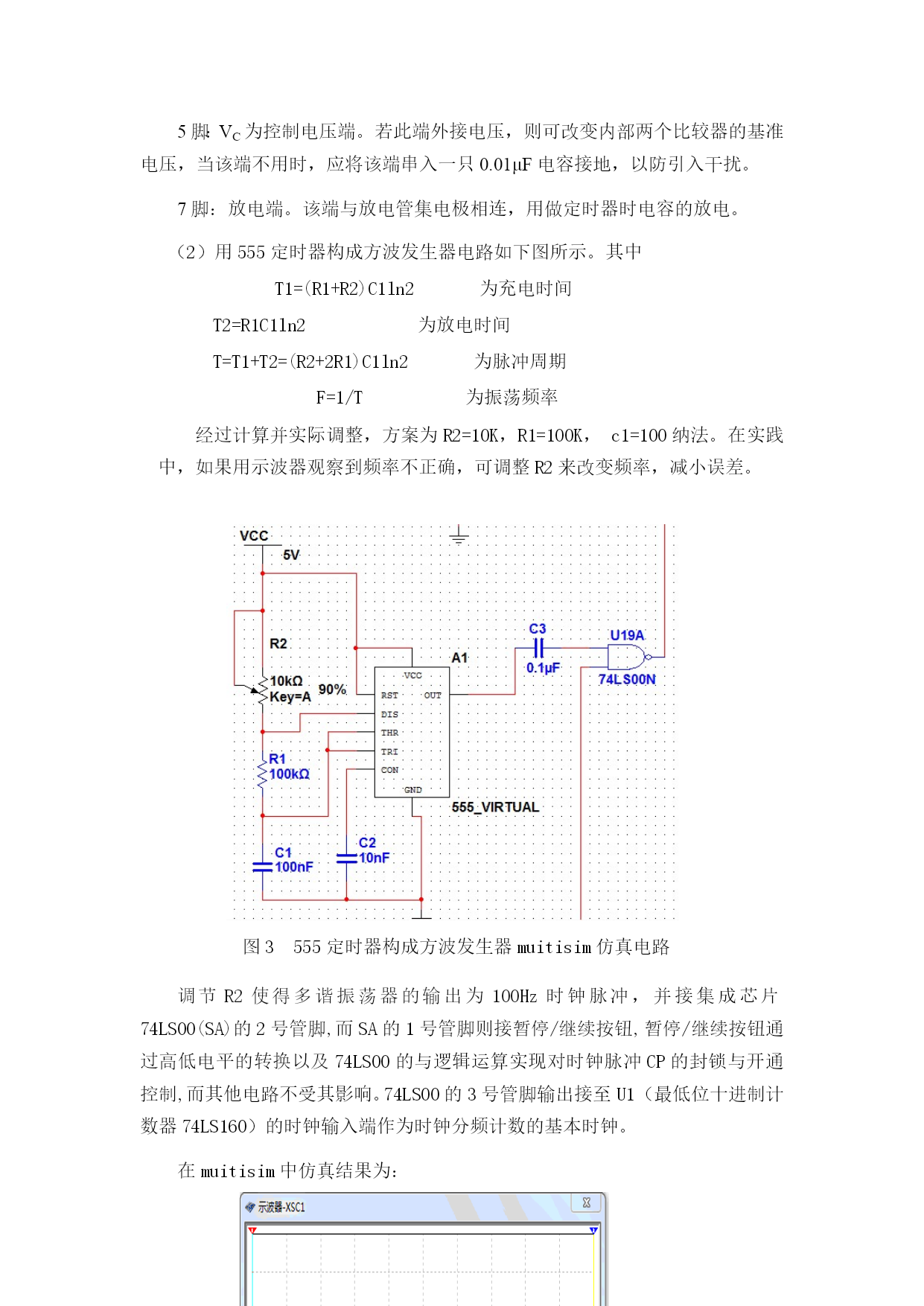

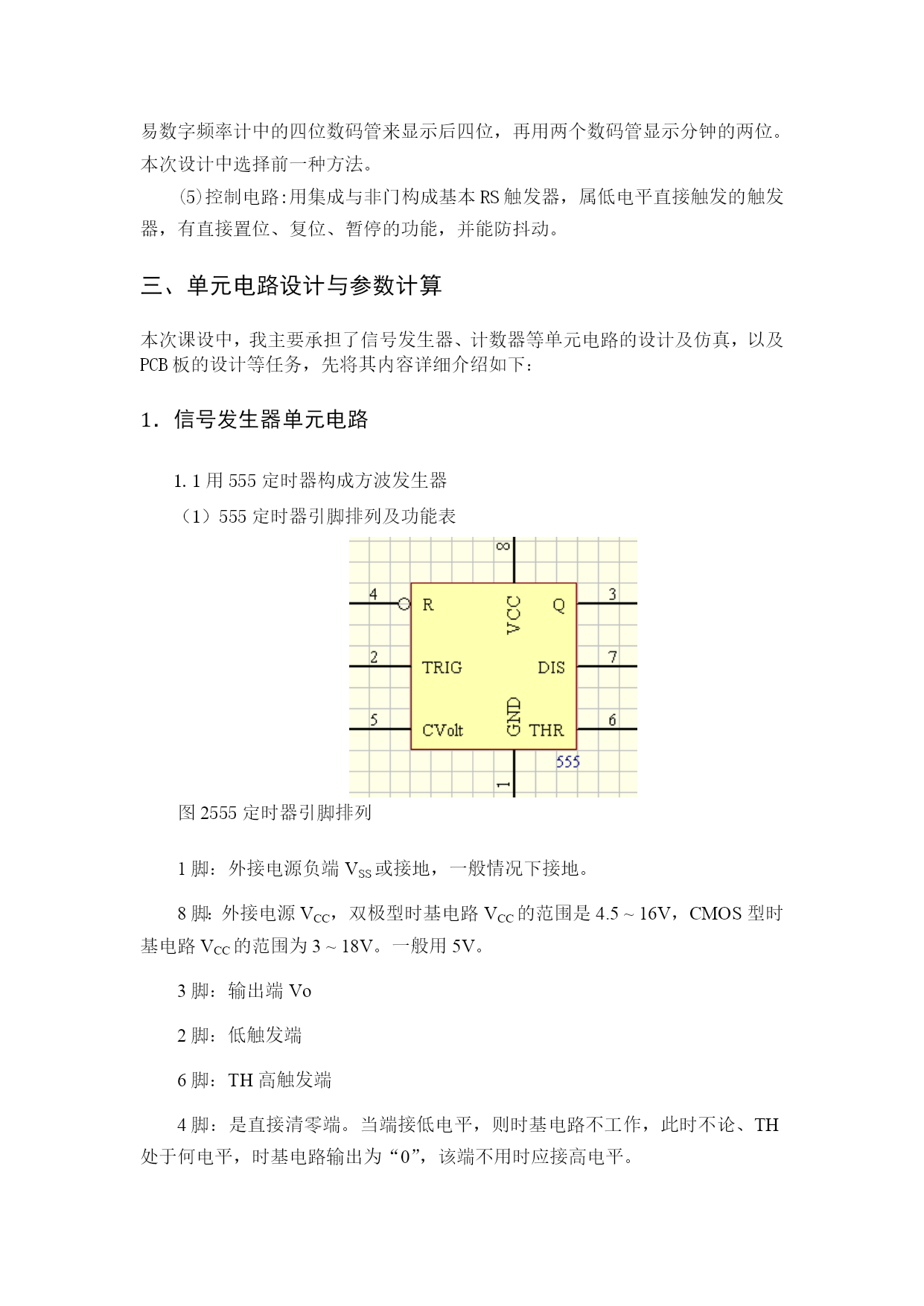

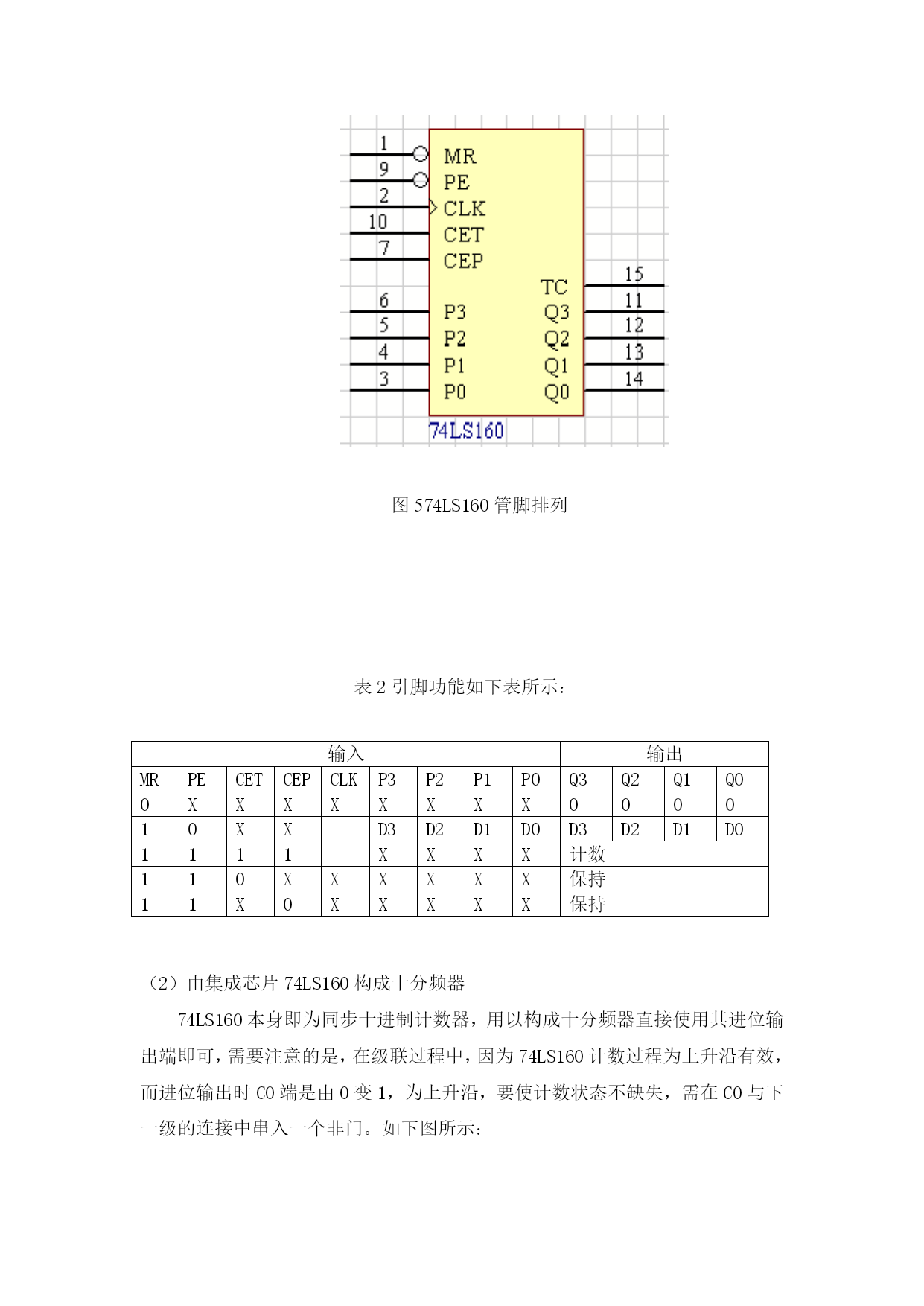

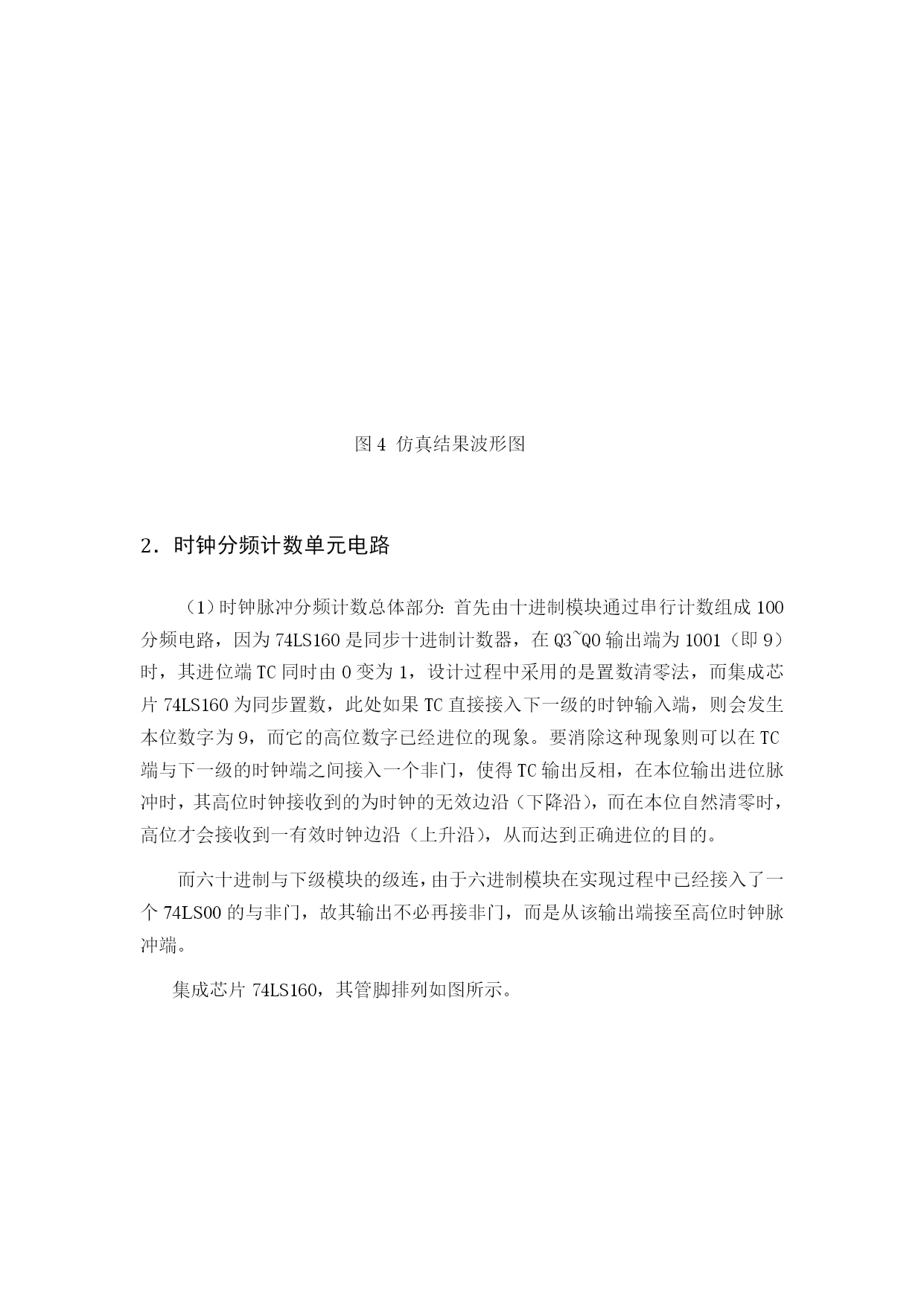

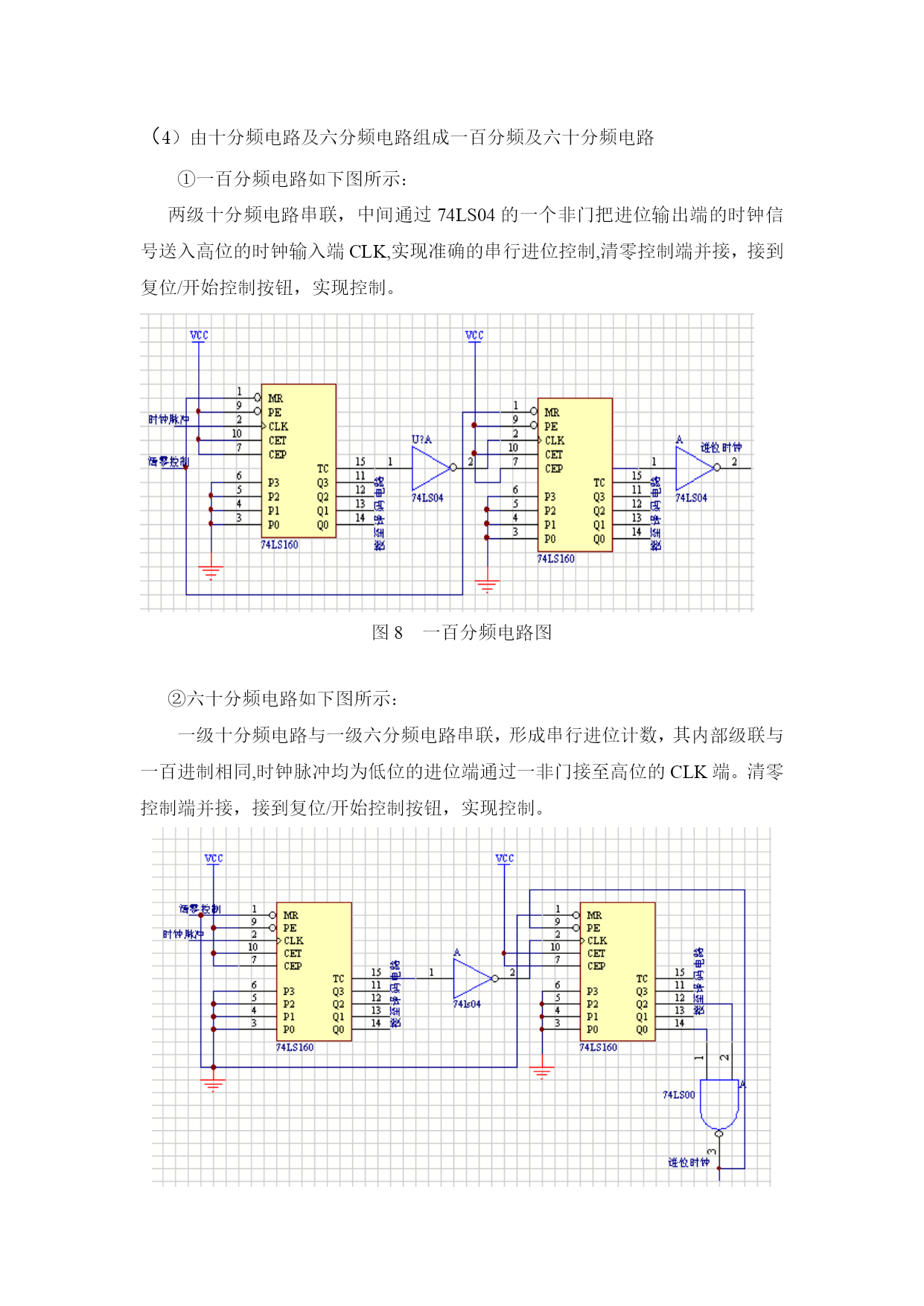

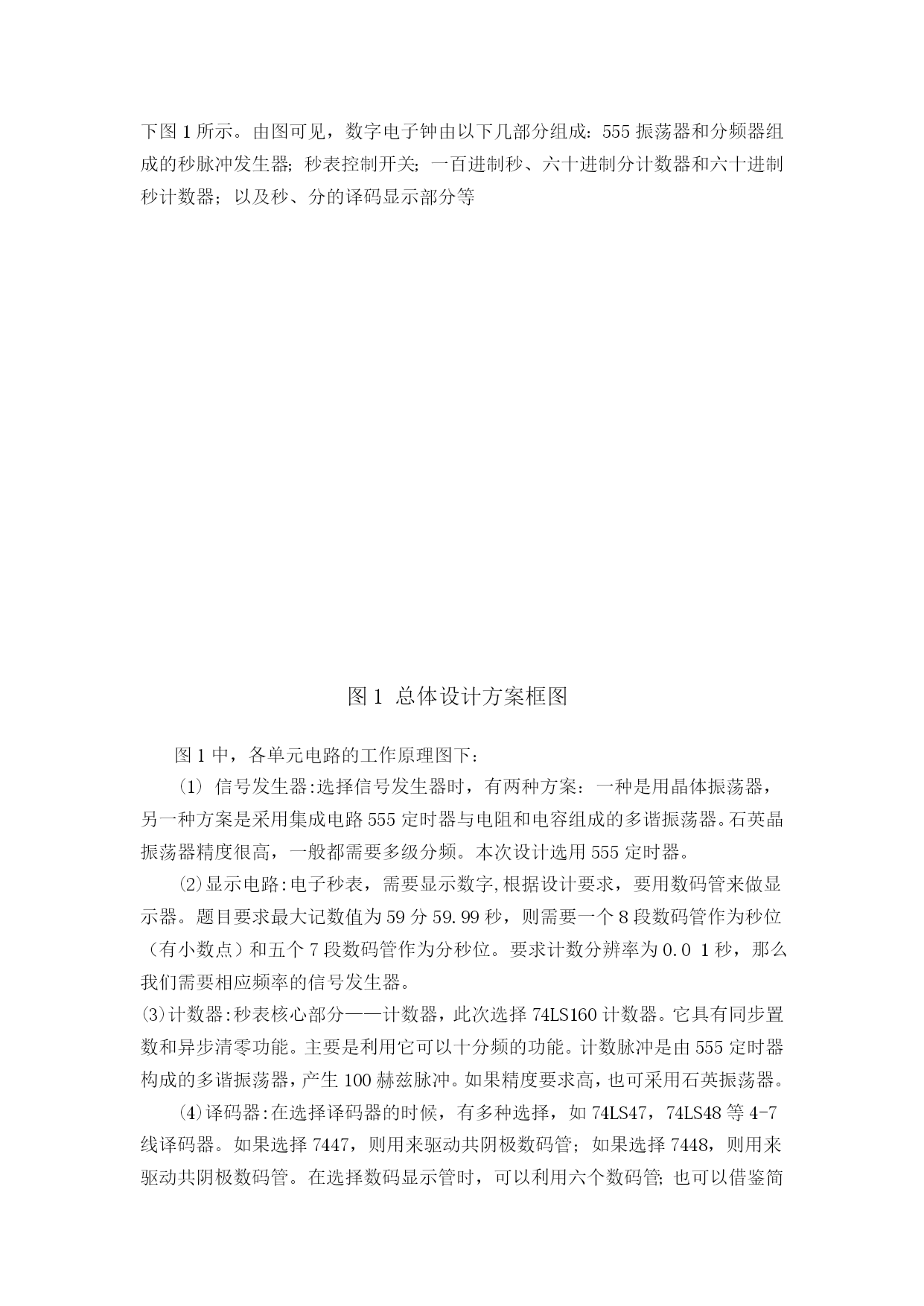

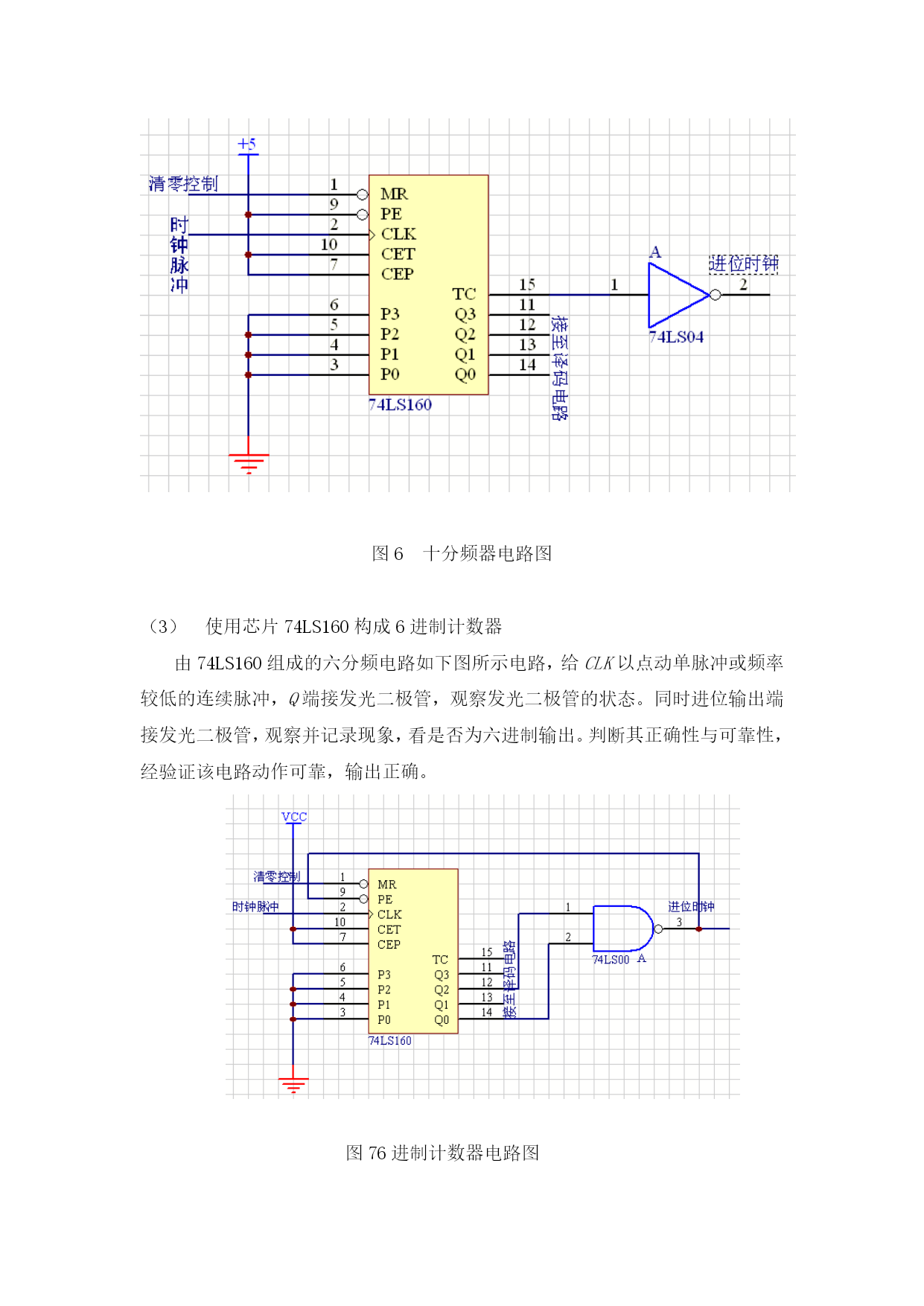

基于数字电路的电子秒表课程设计优质资料(可以直接使用，可编辑优质资料，欢迎下载）基于数字电路电子秒表课程设计摘要电子秒表是一种用数字电路技术实现时、分、秒计时的装置，无机械装置，具有较长的使用寿命，因此得到了广泛的使用。它从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。本次实验所做电子式秒表由信号发生系统和计时系统构成,并具有清零,暂停功能。由于需要比较稳定的信号，所以信号发生系统555定时器与电阻和电容组成的多谐振荡器构成，信号频率为100HZ。计时系统由计数器、译码器、显示器组成。计数器由74LS160构成，由十进制计数器组成了一百进制和六十进制计数器，采用异步进位方式。译码器由74LS48构成，显示器由数码管构成。清零,暂停功能由RS触发器构成防抖动开关。具体过程为：由晶体震荡器产生100HZ脉冲信号先进入计数器，然后传入译码器，将4位信号转化为数码管可显示的7位信号，结果以“分”、“秒”、“10毫秒”依次在数码管显示出来。该秒表最大计时值为59分59.99秒，“10毫秒”为一百进制计数器组成，“分”和“秒”为六十进制计数器组成。关键词：计时精度计数器显示器AbstractElectronicstopwatchistherealizationofadigitalcircuittechnology,.Itcanrealizethehour,minute,secondtimer.Itdoesnothavemechanicalmeansandhasalongerlife,soithasbeenwidelyused.Theprincipleisatypicaldigitalcircuit,whichincludesacombinationlogiccircuitandatimingcircuit.Theexperimentscanbedonebyelectronicstopwatchconstitutedbythesignalsystemandtimingsystem,andhasclearedpausefunction.Duetotheneedofamorestablesignal,thesignalgeneratingsystemisconstitutedbythe555Timerwiththeresistorsandcapacitors,andthesignalfrequencyis100Hz.Timingsystemcontainsthecounter,decoder,display.Counter74LS160constitutedbythedecimalcounterthedecimalandsexagesimalcounter,whichusesasynchronousbinary.Thedecoderfrom74LS48constitutedisplaydigitaltubeconstituteCleared,thepausefunctionbytheRSflip-flop.Itsspecificprocess:the100Hzpulsesignalgeneratedbythecrystaloscillatorandfirstintothecounter,andthentheincomingdecoder,a4-bitsignalisconvertedto7-bitsignalofthedigitalcontrolcanbedisplayed,theresultby"minute","second","10milliseconds"turnonthedigitaldisplay.Thestopwatchtimingis59minutes,59.99seconds,10millisecondsisthe150binarycounter,"minute"and"second"isthesixdecimalcounter.Keyword:Timingaccuracycounterdisplay目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc390284672"一、设计任务与要求PAGEREF_Toc390284672\h2HYPERLINK\l"_Toc390284673"二、方案设计与论证PAGEREF_Toc390284673\h2HYPERLINK\l"_Toc390284674"三、单元电路设计与参数计算PAGEREF_Toc390284674\h4HYPERLINK\l"_Toc390284675"1．信号发生器单元电路PAGEREF_Toc390284675\h4HYPERLINK\
