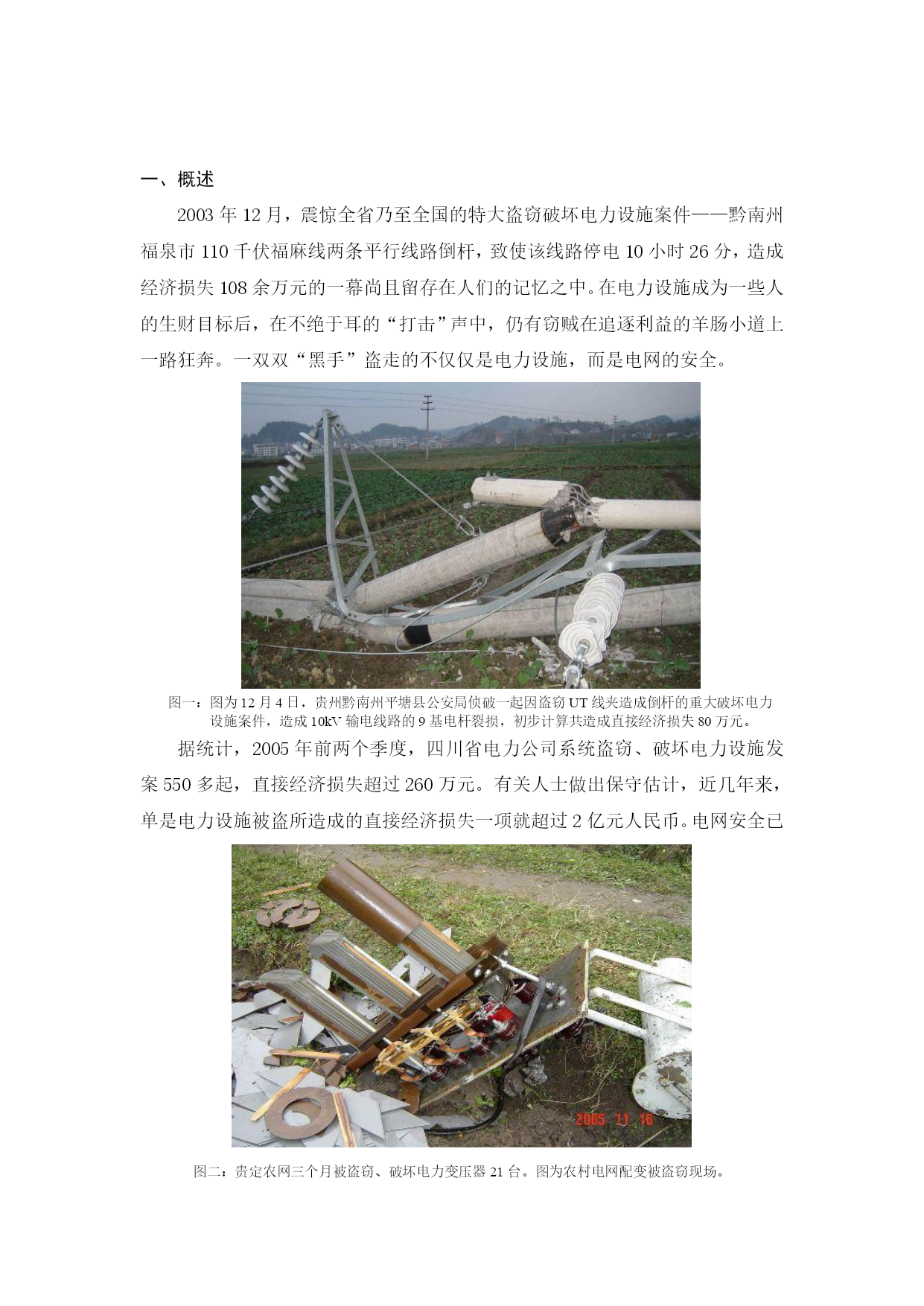

电力线及变压器防盗报警系统设计方案书发特智能无线防盗报警系统一、概述2003年12月，震惊全省乃至全国的特大盗窃破坏电力设施案件——黔南州福泉市110千伏福麻线两条平行线路倒杆，致使该线路停电10小时26分，造成经济损失108余万元的一幕尚且留存在人们的记忆之中。在电力设施成为一些人的生财目标后，在不绝于耳的“打击”声中，仍有窃贼在追逐利益的羊肠小道上一路狂奔。一双双“黑手”盗走的不仅仅是电力设施，而是电网的安全。图一：图为12月4日，贵州黔南州平塘县公安局侦破一起因盗窃UT线夹造成倒杆的重大破坏电力设施案件，造成10kV输电线路的9基电杆裂损，初步计算共造成直接经济损失80万元。据统计，2005年前两个季度，四川省电力公司系统盗窃、破坏电力设施发案550多起，直接经济损失超过260万元。有关人士做出保守估计，近几年来，单是电力设施被盗所造成的直接经济损失一项就超过2亿元人民币。电网安全已图二：贵定农网三个月被盗窃、破坏电力变压器21台。图为农村电网配变被盗窃现场。成为一把高悬在电力企业头上的利剑。电力的供应，特别是电力的安全、可靠的供应一直是社会、企业、百姓以及媒体关注的焦点。因为安全、稳定、可靠的电力供应，事关国家经济的发展，事关和谐社会的建设，事关人民群众的切身利益。根据调查，目前电力设施维护、管理及防盗情况，综述如下：1、大多数变压器等电力设施处于户外，并且分散于各街道、城乡结合部、农村等地，这就给变压器的安全管理带来了很多麻烦。图三：大多数变压器在荒郊野外，并且被盗严重2、电力部门不可能分派大量人力，以人为的方式对各个变压器进行实时监控，防止设备被盗或者被破坏的现象发生。3、在国内，部分省份也曾经采用诸如红外线，有限距离无线通讯，物理防盗卡等方式来解决变压器的防盗问题。但是，由于这些系统或产品原理的局限性，误报警，抗干扰能力弱，不能及时收到报警信号，造成了大量人力、物力、以及财力的浪费。同时，无线发射方式功率大（耗费能源），并且需要得到无管委的许可，对系统以及产品的推广也有一定的限制。综上所述电力线及变压器被盗事件比较严重，国家有关部门十分重视，人防加技防是最有效的办法。我公司针对用于实际情况开发出电力变压器防盗报警系统.本系统主要用于电力线及变压器防盗报警之用。其特点是：无线接收主机与无线监测报警分机可组成一个完备的电力设备防盗系统。接警主机接收无线传输的报警信息，并用数码显示报警信息，音响报警，并可向预存得最多6组电话传送语音报警信息（可选配）。接警主机可根据用户要求，组成255路沙盘图，直观显示布、撤防状态，并且可根据用户要求进行扩展。主机，分机自确认学习式编码方式，简单、可靠、无重复码，可自动识别报警类型。内置万年历芯片，停电后无需重校时间，报警信息自动存储备查,停电信息不丢失，可查询报警信息100次。具有功能实用、质量优良、工作稳定可靠等特点，适应室外各种环境使用，广泛应用于电力、石油、矿山等所有在户外工作的电力设备的安全保护。是目前国内同类产品中最先进的报警系统。二、报警系统1、系统组成无线接收主机与无线监测报警分机可组成一个完备的电力设备防盗系统。接警主机接收无线传输的报警信息，并用数码显示报警信息，音响报警，并可向预存得最多6组电话传送语音报警信息（可选配）。接警主机可根据用户要求，组成255路沙盘图，直观显示布、撤防状态，并且可根据用户要求进行扩展。主机，分机自确认学习式编码方式，简单、可靠、无重复码，可自动识别报警类型。内置万年历芯片，停电后无需重校时间，报警信息自动存储备查,停电信息不丢失，可查询报警信息100次。2、系统特点：采用微电脑芯片设计制造，工作性能稳定可靠。特殊载波通信技术和调频收发技术相结合。准确判断和上报三相电的断电、缺相等异常情况。内置直流备用电源，独特的低功耗设计，有效保障电力设备的安全，且安装使用方便。无线传输距离15—20公里（开阔地）。工作温度范围为-40℃—+50℃。可通过接警中心自动接警，具有强大的联网报警功能。三、系统介绍针对目前国内电业部门所使用的380V变压器及其线路被盗问题。我公司及时研制生产了FT7166型电力防盗监控系统。对10ＫＶ线路、380Ｖ变压器、低压线路进行监控，对线路停电、缺相、被盗割进行有效的区分。本系统采用数字编码，无线发射报警信号，传输距离远。分机采用三相四线制与电网连接。时时检测线路，如报警器检测到有断电。然后对信号进行编码调制，后经发射电路发射。主机收到分机传来的报警信息。首先对信号进行解调、解码，然后通过数码管，以数字方式显示方位地址、报警时间、报警类型。主机可以设置８组电话号码，报警自动拨打电话，方便提醒报警情况。
