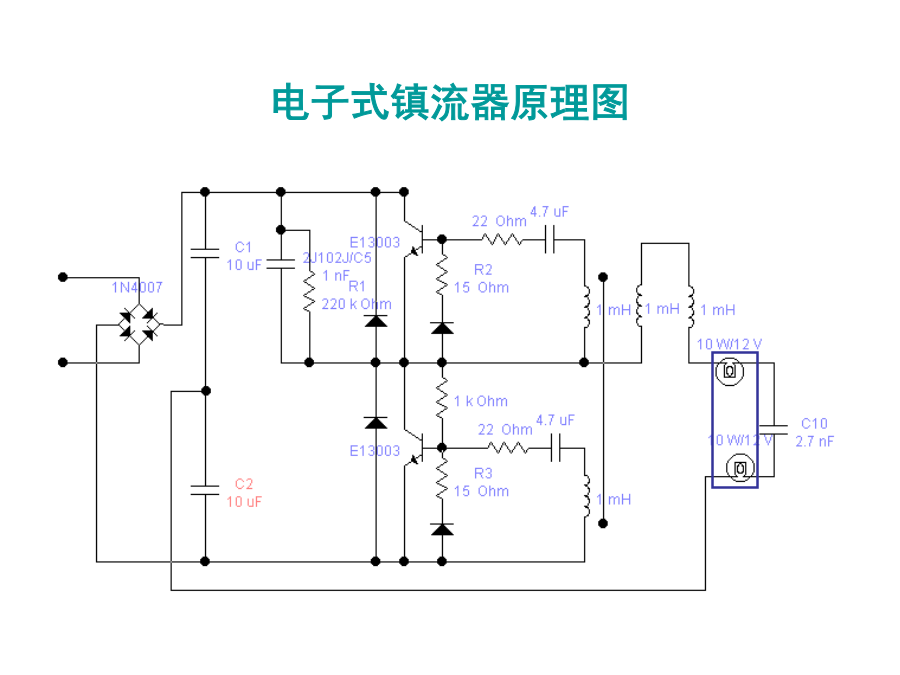

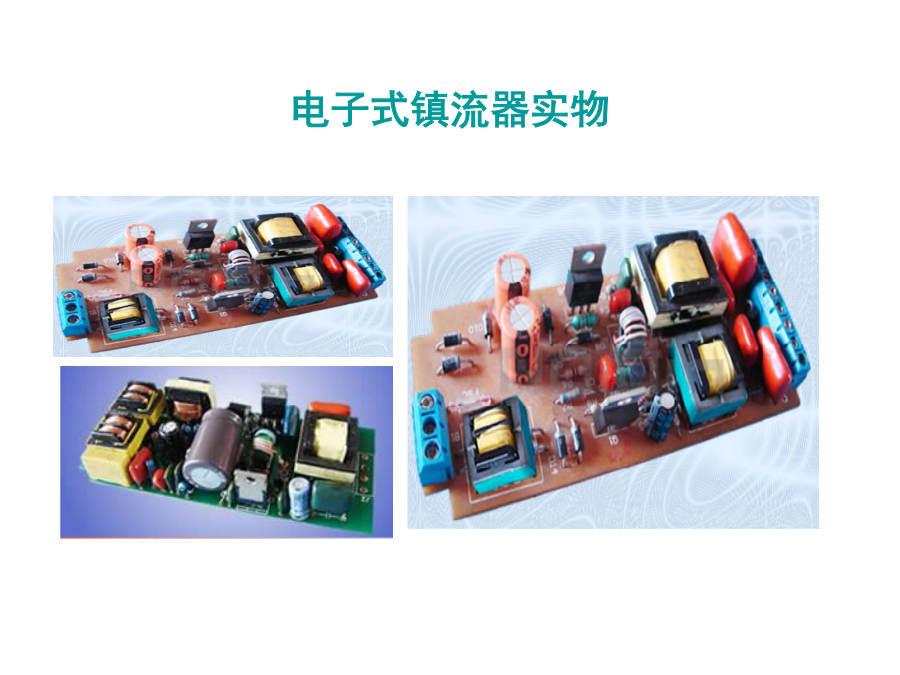

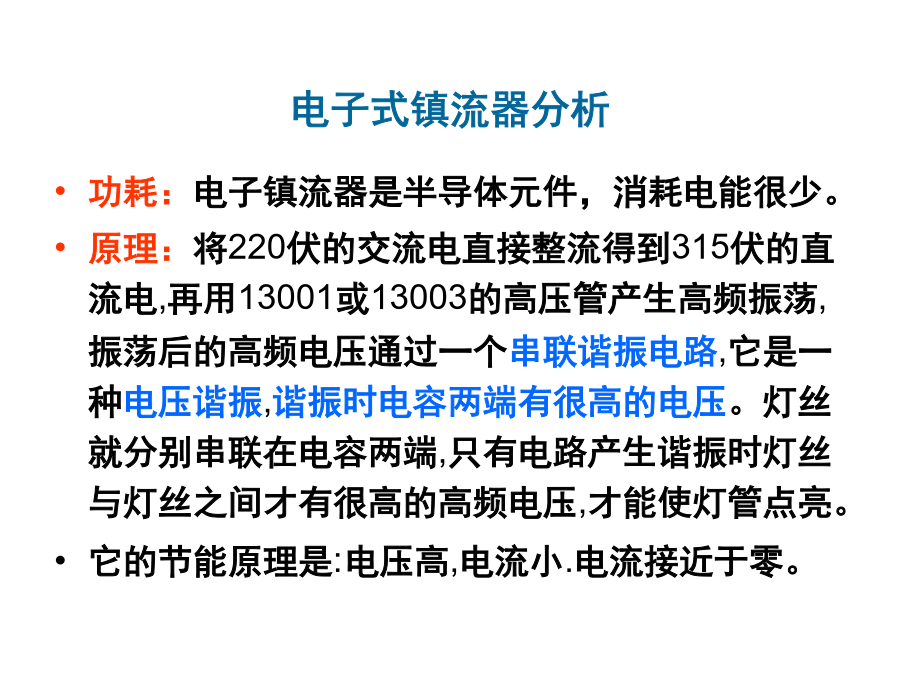

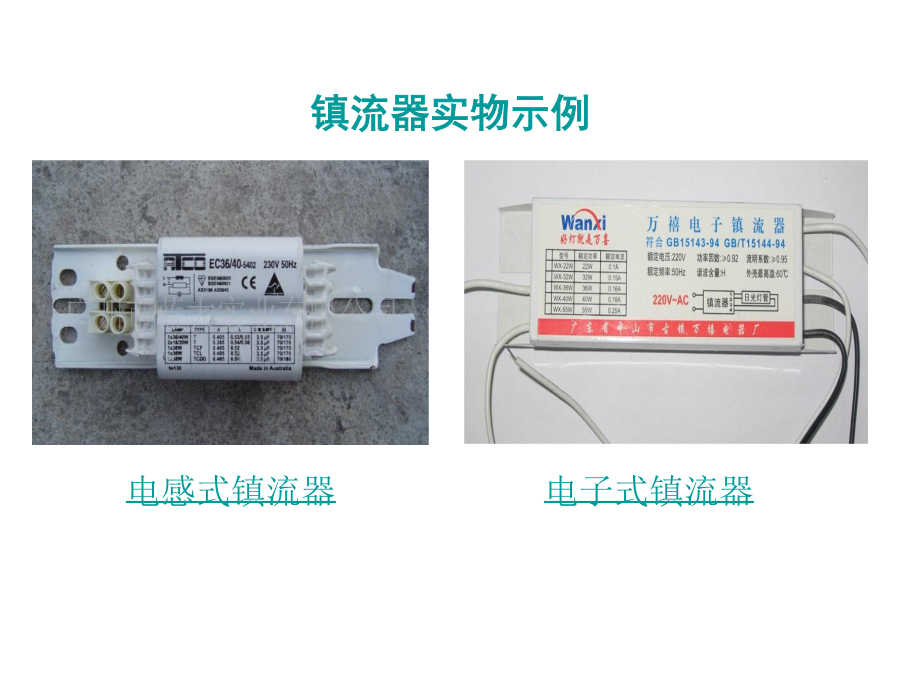

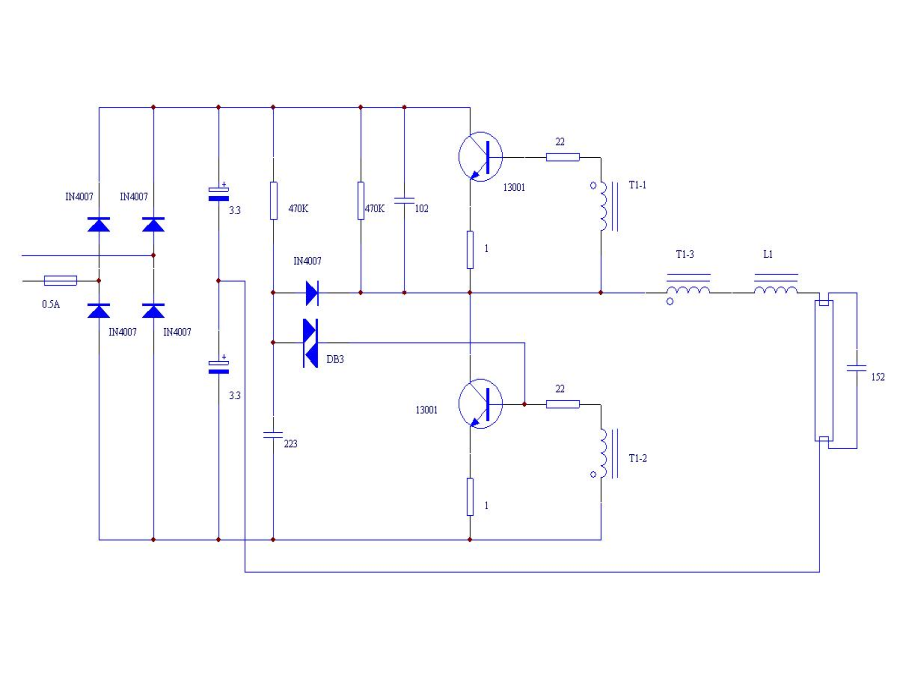

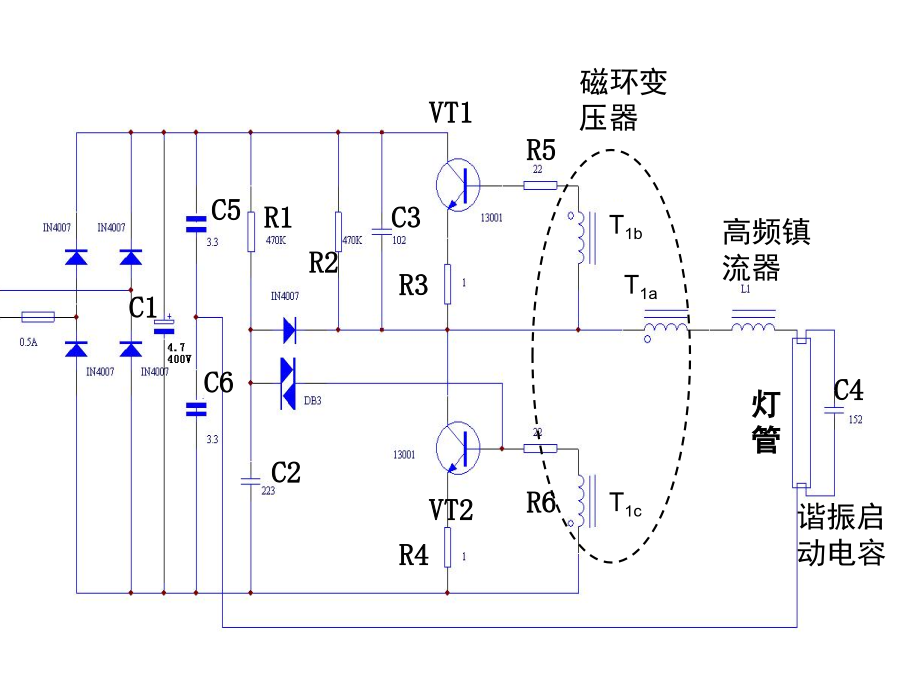

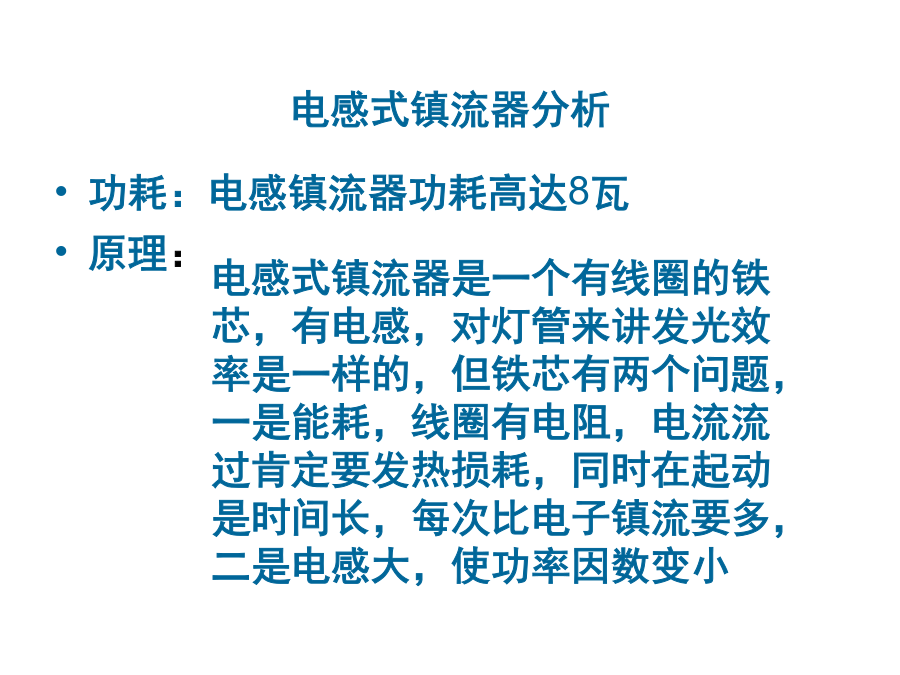

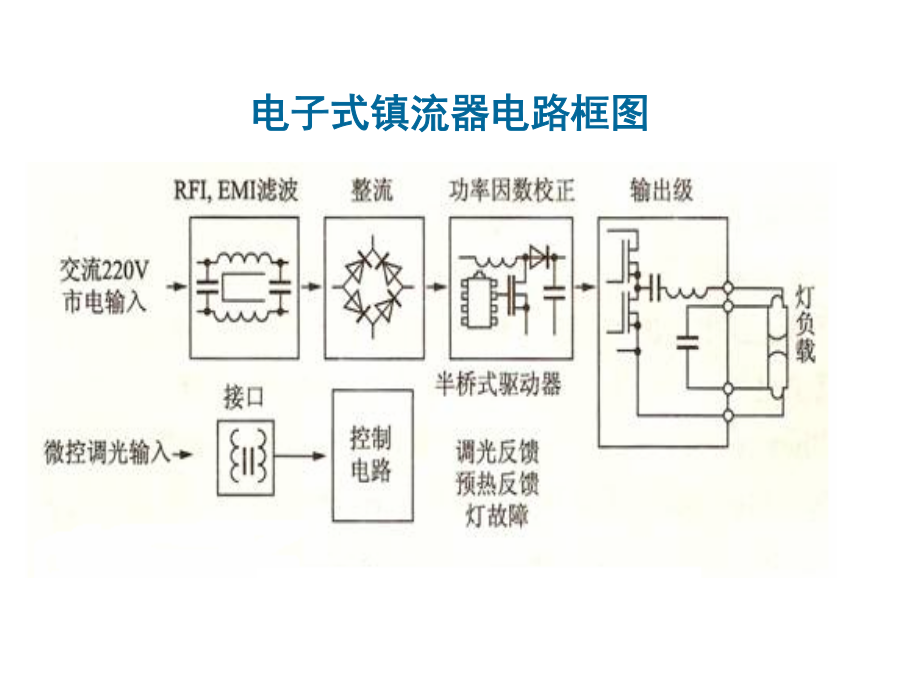

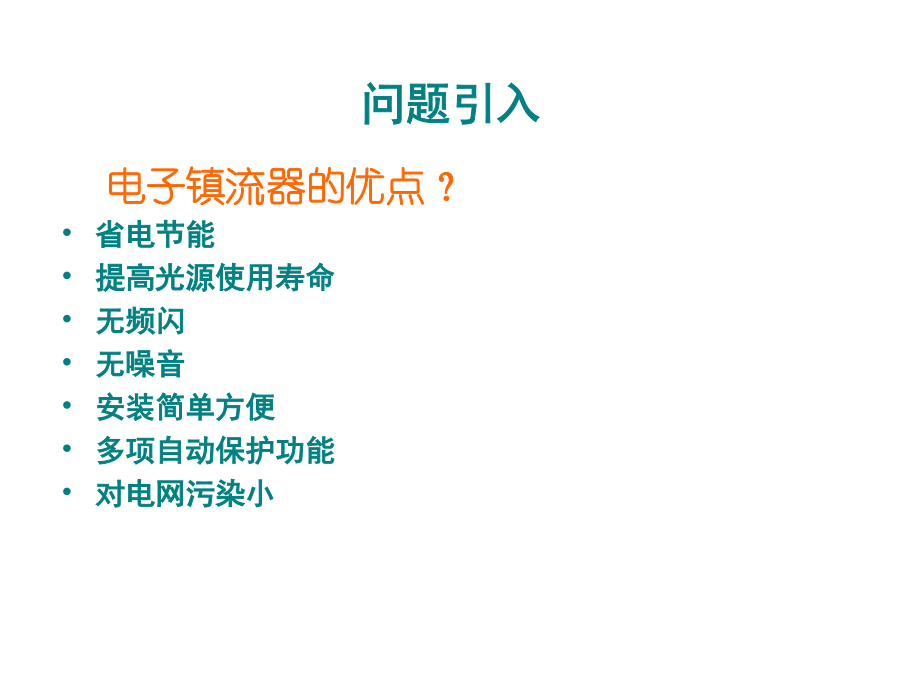

电子镇流器原理问题引入镇流器实物示例电感式镇流器分析电子式镇流器分析电子式镇流器电路框图电子式镇流器实物电子式镇流器原理图T1c该电路由整流滤波电路、启动电路、高频振荡电路、半桥逆变电路以及LC串联谐振输出电路五部分构成。VT2一旦饱和导通，磁环变压器T也饱和，磁环变压器各线圈感应的电动势减小，VT2的基极电位下降，集电极电流减小，引起T1c两端感应一个上负下正的电压，T的同名端均感应正电位，因而T1b得到上正下负的反馈电压，从而使VTI迅速饱和导通，同时T的正反馈作用又使VT2迅速截止，如此VT1和VT2交替导通，输出高频振荡交流方波。负载回路由L1、C4构成。VTI、VT2产生的高频振荡方波由L1加给负载作激励源。灯管点亮前，由C4、L1等形成很大的谐振电梳流过灯丝，使管内氢气电离，进而使水银变为水银蒸汽，C4两端的谐振高电压又使水银蒸汽形成弧光放电，激发管壁荧光粉发光。灯管点亮后，相当于给LC串联电路加上一个电阻，这样LC串联谐振电路就不再满足谐振条件，此时C4两端电压较低，基本上不起作用，此时L1则起阻流作用，限制流过灯管的电流。
