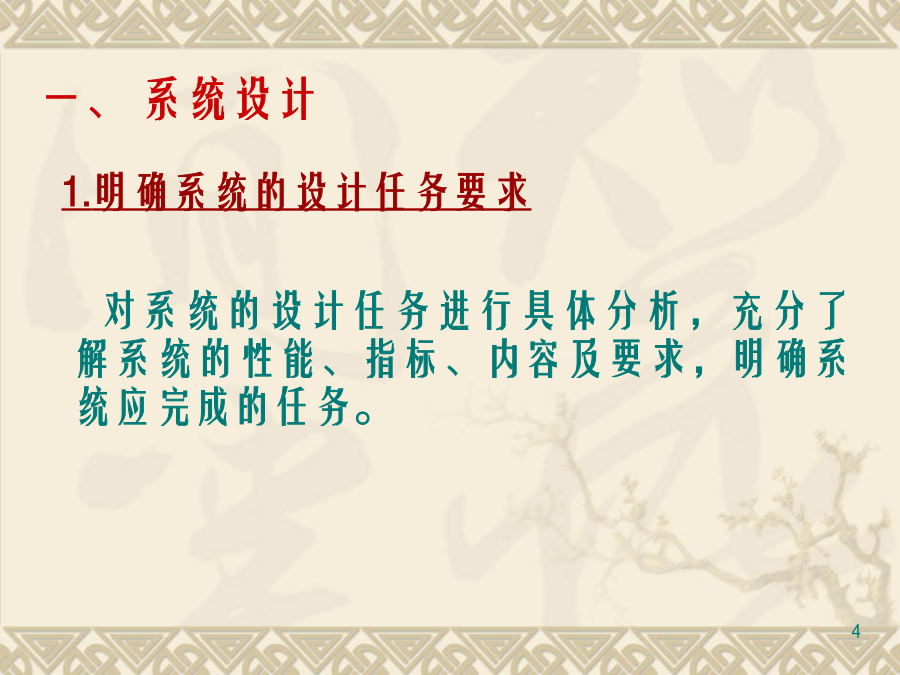

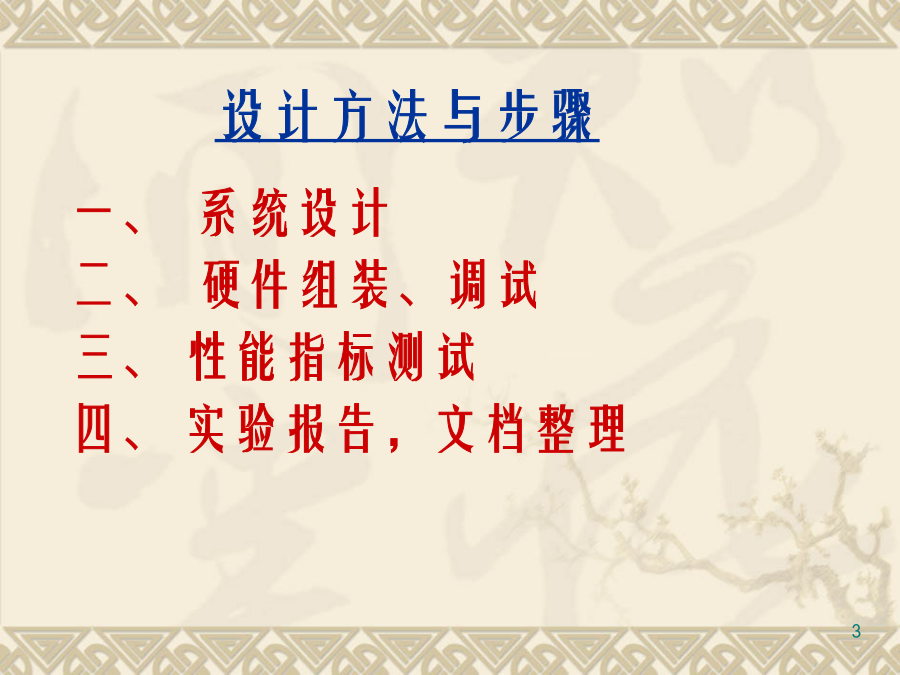

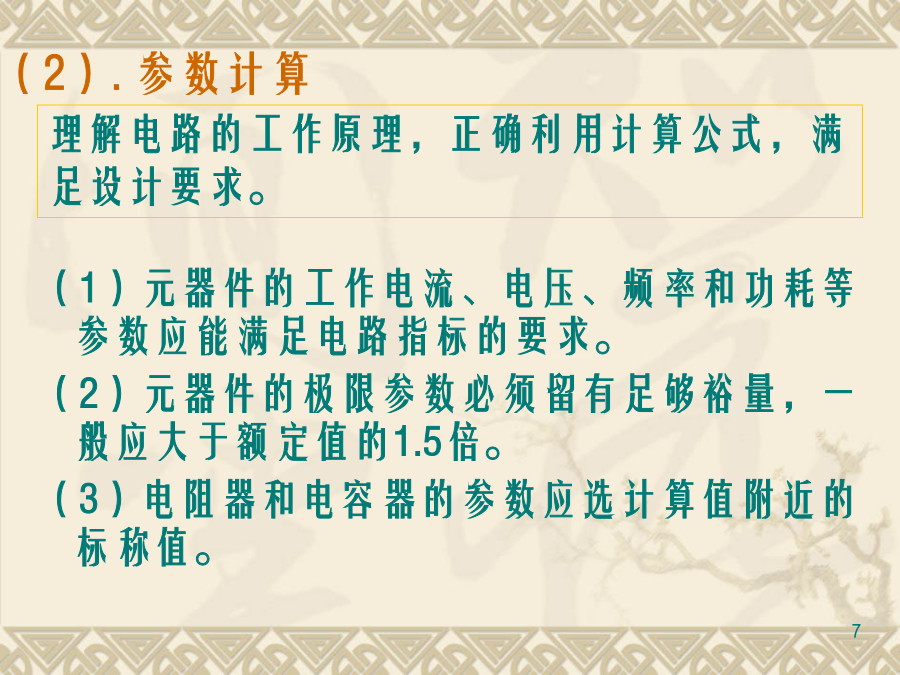

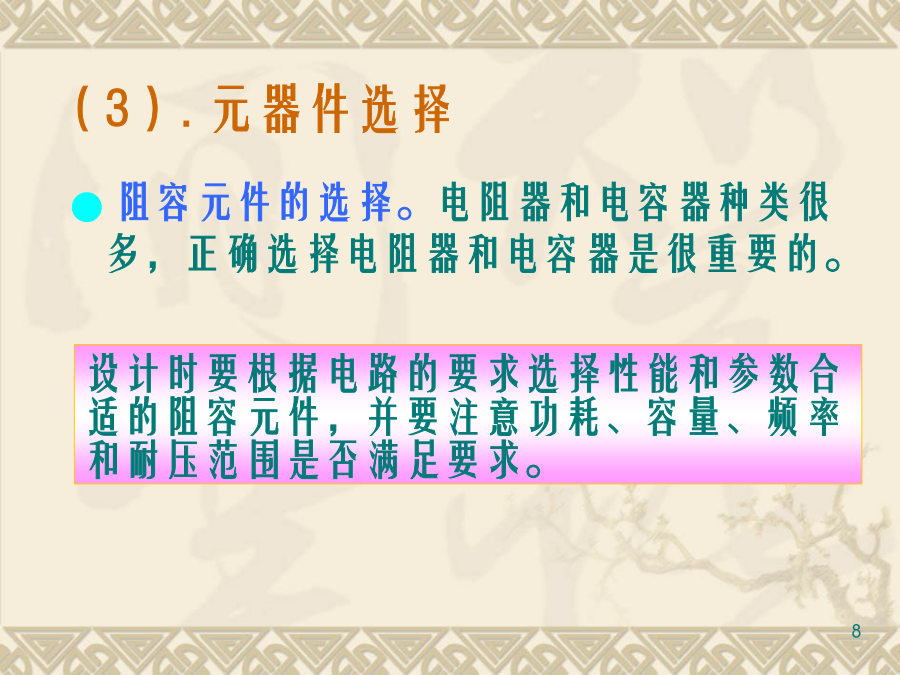

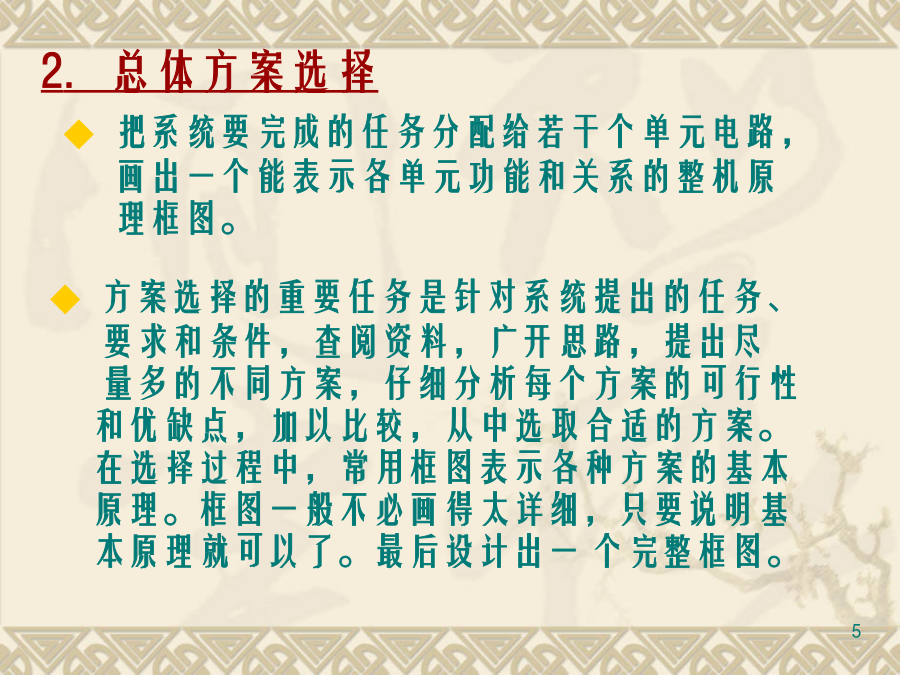

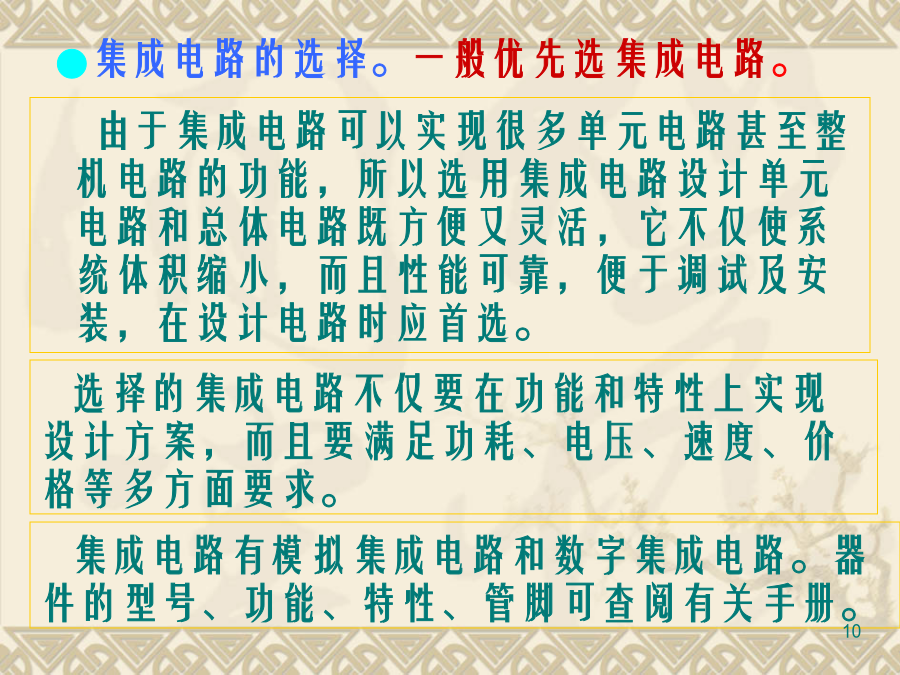

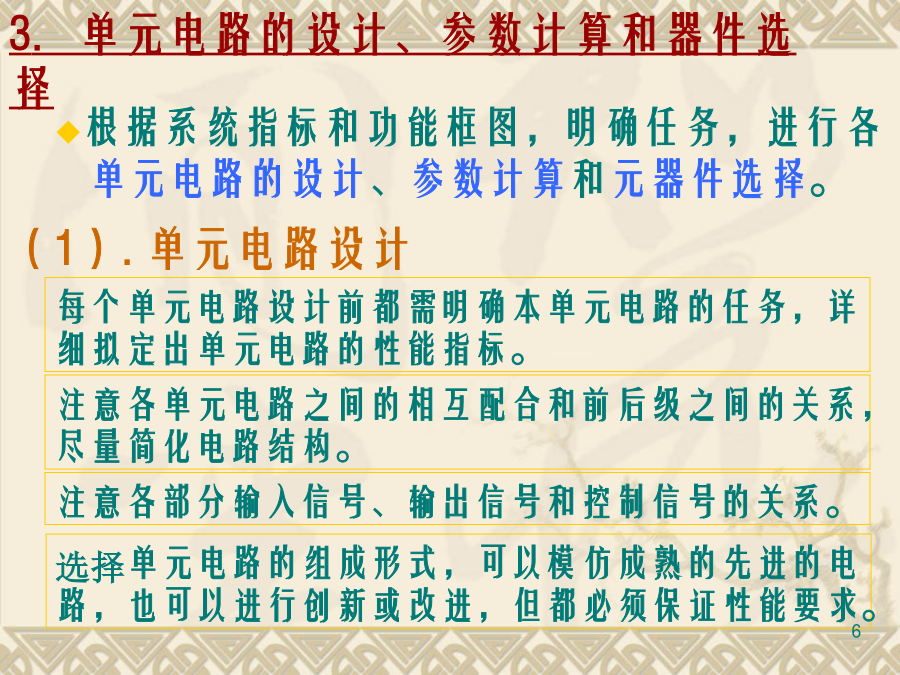

电子技术课程设计要求设计方法与步骤一、系统设计2．总体方案选择3．单元电路的设计、参数计算和器件选择（2）.参数计算（3）.元器件选择分立元件包括二极管、晶体三极管、场效应管、光电二极管、光电三极管、晶闸管等。根据其用途分别进行选择。由于集成电路可以实现很多单元电路甚至整机电路的功能，所以选用集成电路设计单元电路和总体电路既方便又灵活，它不仅使系统体积缩小，而且性能可靠，便于调试及安装，在设计电路时应首选。集成电路的品种很多，选用方法一般是“先粗后细”，即先根据总体方案考虑应该选用什么功能的集成电路，然后考虑具体性能，最后根据价格等因素选用某种型号的集成电路。4.电路图的绘制(1)布局合理、排列均匀、图面清晰、便于看图、有利于对图的理解和阅读。5.计算机仿真优化6.印刷电路板的设计二、硬件组装与调试焊料。常用的焊料是焊锡，焊锡是一种铅锡合金。市场上出售的焊锡有两种：一种是将焊锡做成管状，管内填有松香，称松香焊锡丝，使用这种焊锡丝时，可以不加助焊剂；另一种是无松香的焊锡丝，焊接时要加助焊剂。焊接技术。首先要求焊接牢靠、无虚焊，其次是焊点的大小、形状及表面粗糙度等。焊接前，必须把焊点和焊件表面处理干净，轻的可用酒精擦洗，重的要用刀刮或砂纸磨，直到露出光亮金属后再醮上焊剂，镀上锡，将被焊的金属表面加热到焊锡熔化的温度。焊接过程是这样的：把烙铁头放在焊件上，待焊件的温度达到焊锡熔化的温度时，使焊锡丝接触焊件，当适量的焊锡丝熔化后，立即移开焊锡丝，再移开烙铁，整个过程只需几秒钟。19202122（2）在面包板上的插接技术24252、电子电路的调试调试步骤：在调试单元电路时应明确本部分的调试要求，按调试要求测试性能指标和观察波形。调试顺序按信号的流向进行，这样可以把前面调试过的输出信号作为后一级的输入信号，为最后的整机联调创造条件。电路调试包括静态和动态调试，通过调试掌握必要的数据、波形、现象，然后对电路进行分析、判断、排除故障，完成调试要求。各单元电路调试完成后就为整机调试打下了基础。整机联调时应观察各单元电路连接后各级之间的信号关系，主要观察动态结果，检查电路的性能和参数，分析测量的数据和波形是否符合设计要求，对发现的故障和问题及时采取处理措施。电路故障的排除（2）对分法。把有故障的电路分为两部分，先检查这两部分中究竟是哪部分有故障，然后再对有故障的部分对分检测，一直到找出故障为止。采用“对分法”可减少调试工作量。（4）电容器旁路法。如遇电路发生自激振荡或寄生调幅等故障，检测时可用一只容量较大的电容器并联到故障电路的输入或输出端，观察对故障现象的影响，据此分析故障的部位。在放大电路中，旁路电容失效或开路，使负反馈加强，输出量下降，此时用适当的电容并联在旁路电容两端，就可以看到输出幅值恢复正常，也就可以断定旁路电容的问题。这种检查可能要多处实验才有结果，这时要细心分析可能引起故障的原因。这种方法也可用来检查电源滤波和去偶电路的故障。（5）对比法。将有问题的电路的状态、参数与相同的正常电路进行逐项对比。此方法可以比较快地从异常的参数中分析出故障。（7）静态测试法。故障部位找到后，要确定是哪一个或哪几个元器件有问题，最常用的就是静态测试法和动态测试法。静态测试是用万用表测试电阻值、电容器是否漏电、电路是否断或短路，晶体管和集成电路的各引脚电压是否正常等。这种测试是在电路不加信号时进行的，所以叫静态测试。通过这种测试可发现元器件的故障。三、性能指标测试四、文档整理和撰写实验报告（7）组装调试的内容。包括：①使用的主要仪器和仪表；②调试电路的方法和技巧；③测试的数据和波形并与计算结果比较分析；④调试中出现的故障、原因及排除方法。（8）总结设计电路和方案的优缺点，指出课题的核心及实用价值，提出改进意见和展望。（9）列出系统需要的元器件。（10）收获、体会。（11）参考文献。
