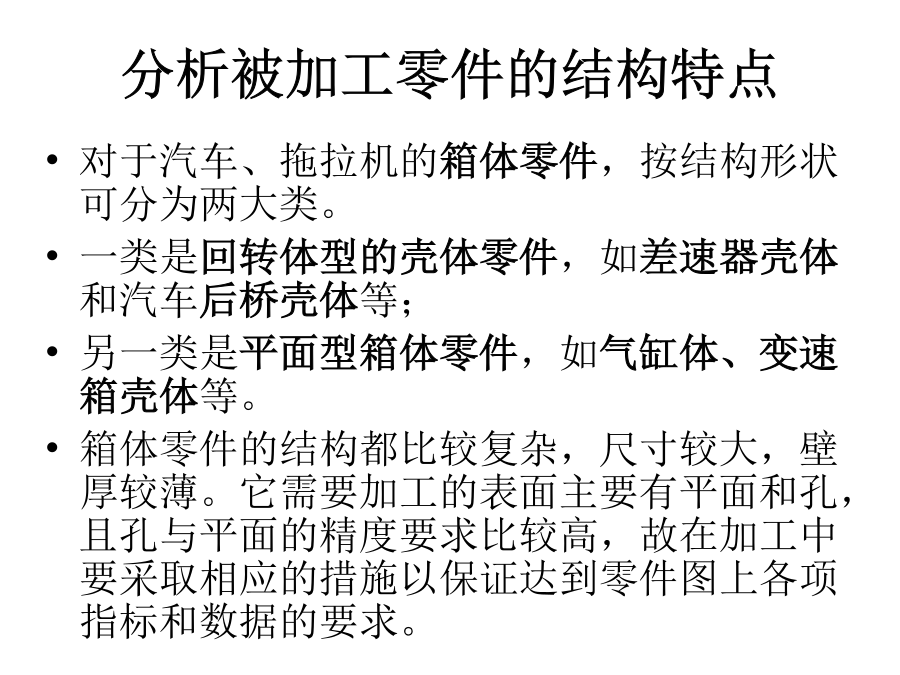

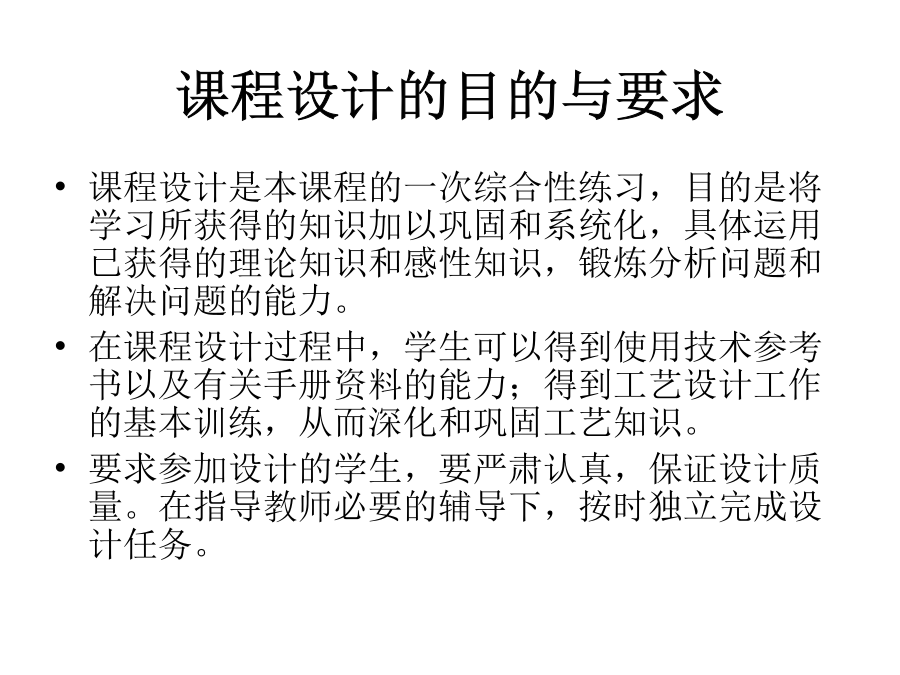

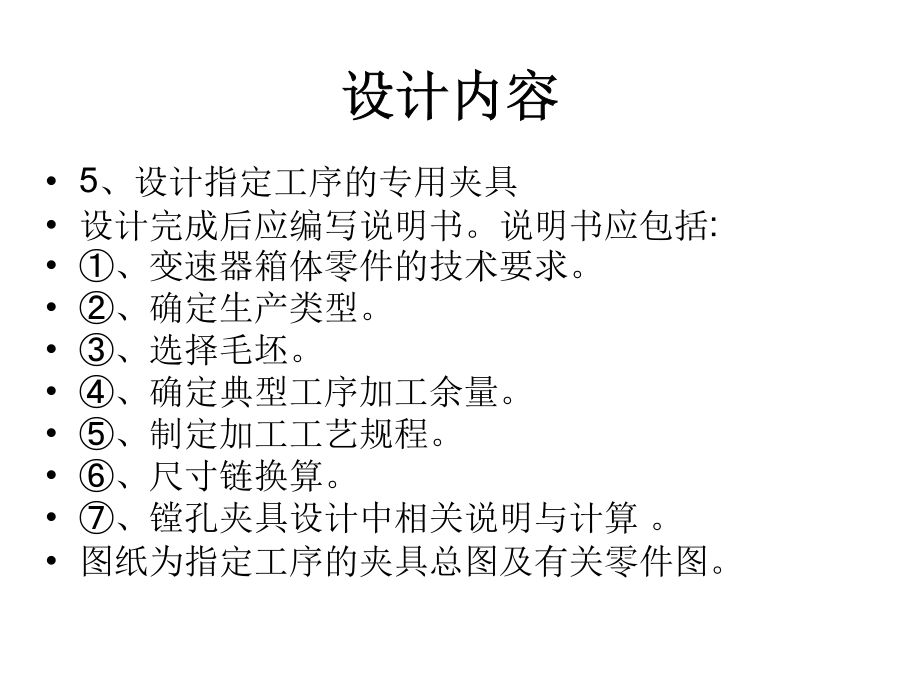

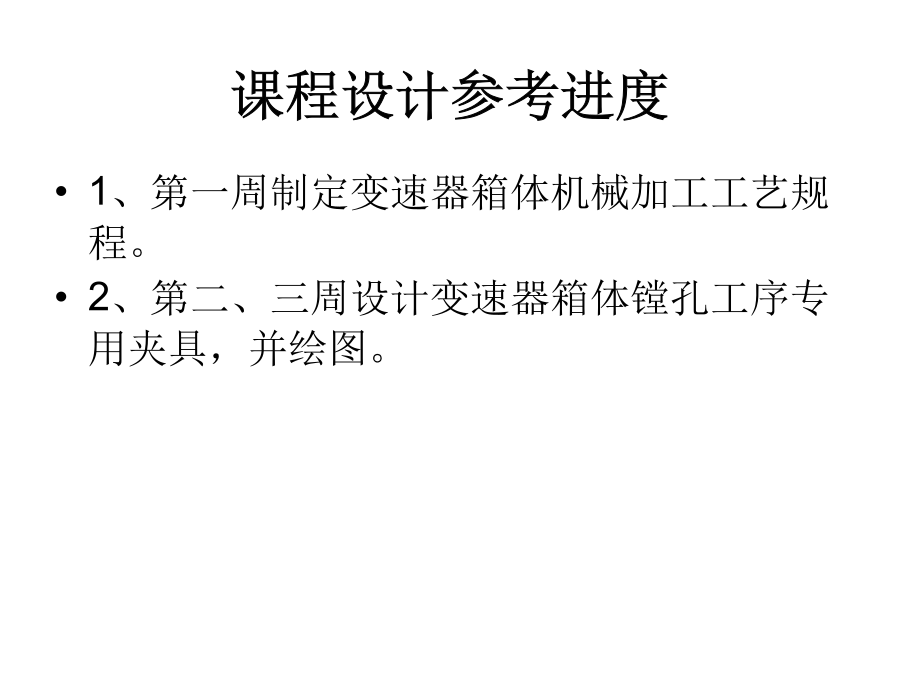

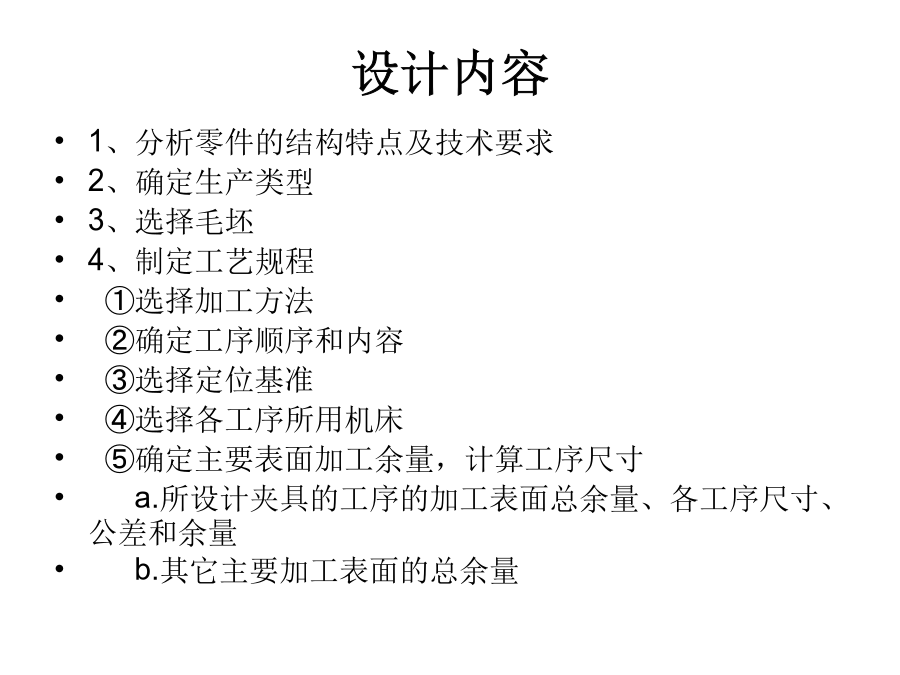

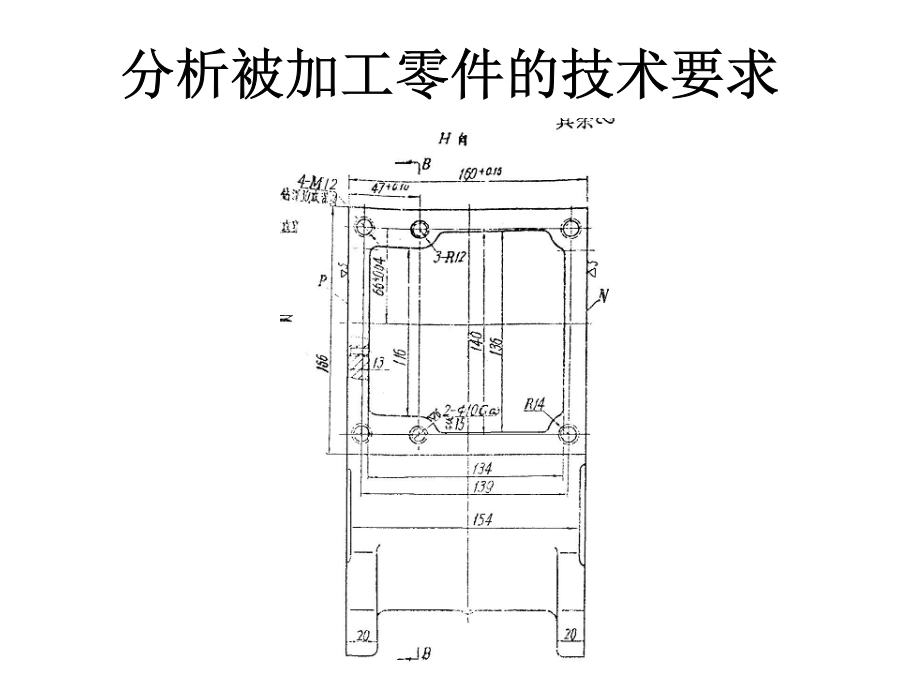

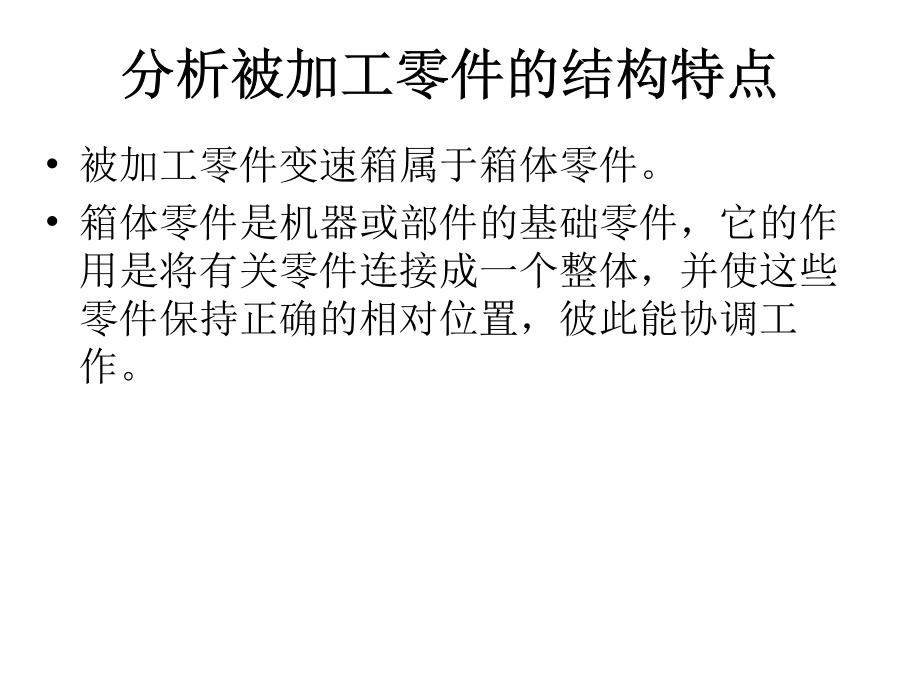

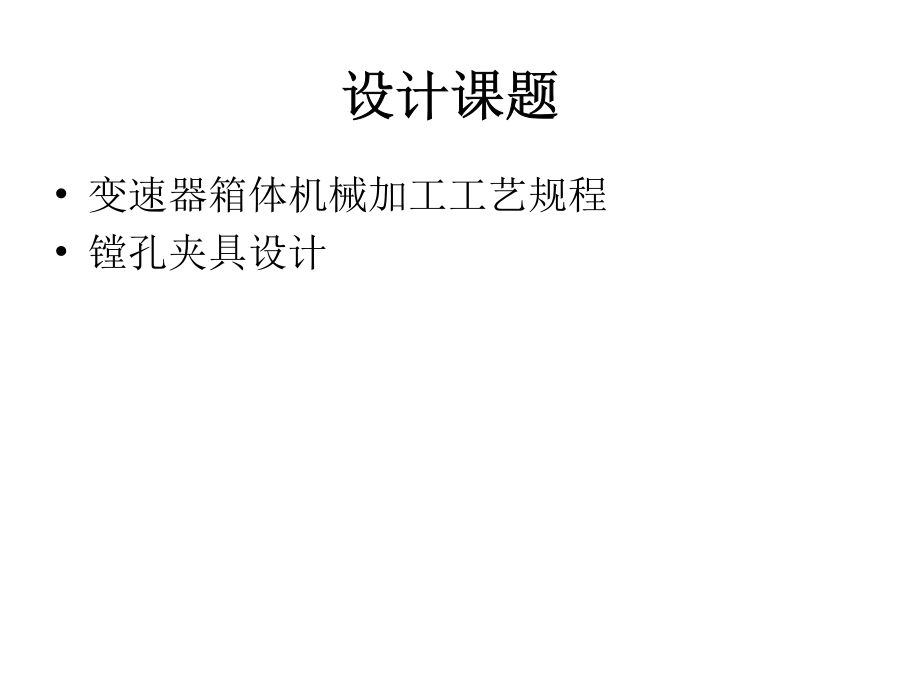

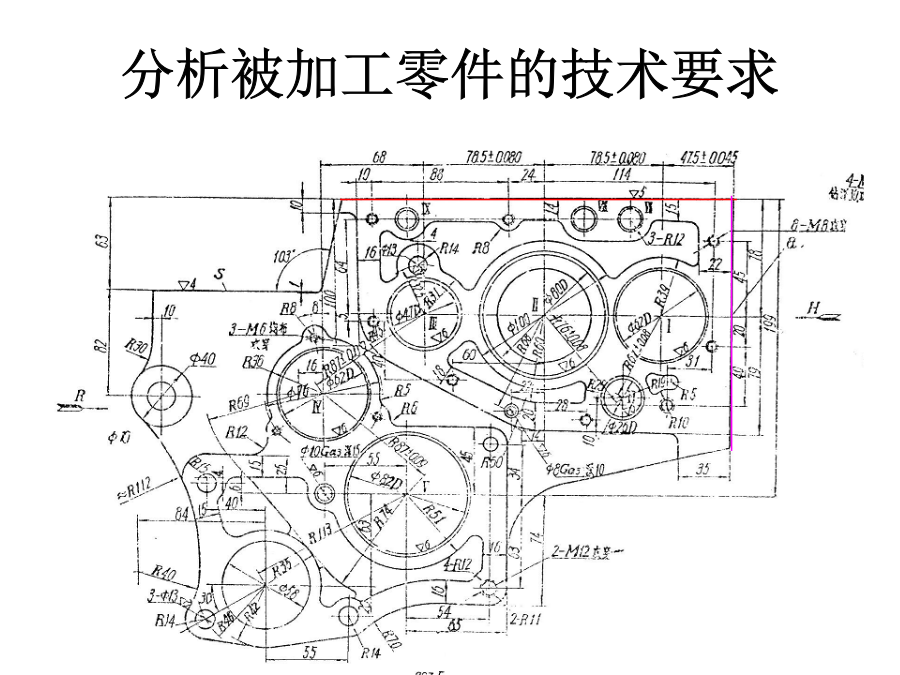

汽车制造工艺学课程设计的目的与要求设计课题设计内容设计内容课程设计参考进度分析被加工零件的结构特点分析被加工零件的结构特点分析被加工零件的技术要求分析被加工零件的技术要求审查被加工零件的机械加工结构工艺性确定生产类型选择毛坯制定工艺规程②某一相同表面的加工，其途径不是唯一的，即：要达到某一加工面的精度要求，所选用的加工方法可以有多种。如一个孔的加工可能有几种方法：ⅰ钻—扩—铰；ⅱ钻—拉；ⅲ钻—粗镗—半精镗—精镗具体选择哪种方案，可根据厂里设备情况，综合生产效率和经济性来决定加工方法。③所选用的加工方法要和生产类型相适应（采用通用机床，辅以专用夹具）确定加工顺序确定加工顺序时需注意如下问题孔的倒角问题选择定位基准选择机床确定主要加工表面的加工余量和工序尺寸各孔在各工序中的加工余量和公差由手册查知上述工作完成后，制定该变速器箱体的机械加工工艺规程。----各工序、工步的加工内容、定位基准、加工用的设备即机床。这是本次课程设计的第一部分内容。下面是第二部分内容：为变速器箱体加工中的一道工序设计专用夹具---镗床夹具。专用夹具设计合适的定位方式适当的布置1、2、3点：4、5点：6点：定位元件的选择支承钉支承板导向元件的选择镗模的构造镗套的压紧螺钉夹紧机构的设计镗杆直径的确定镗模支架底座（夹具体）1、底座的壁厚一般取20-25mm，十字筋厚一般取15-20mm，十字筋高度一般取壁厚的0.7-0.9倍，筋条间距一般为100*100，对于我们所设计的夹具，因比较小，故壁厚、筋厚可取下限值。2、应有找正基面。定向精度要求高的夹具和重型夹具，不宜用定位键，而是在夹具体上加工出一窄长平面作为找正基面，来校正夹具的安装位置。3、底座上与机床工作台面相邻T形槽垂直方向两座耳间的距离一定为机床工作台面两相邻T形槽距离的整数倍，否则不能安装。有关机床工作台面T形槽的参数可参看夹具手册。夹具总图及零件图主要技术要求–夹具图主要技术要求–夹具图镗床夹具技术要求镗模的主要技术要求总图上应标注的尺寸总图上应标注的尺寸尺寸换算封闭环公差是所有组成环公差之和总的要完成的工作
