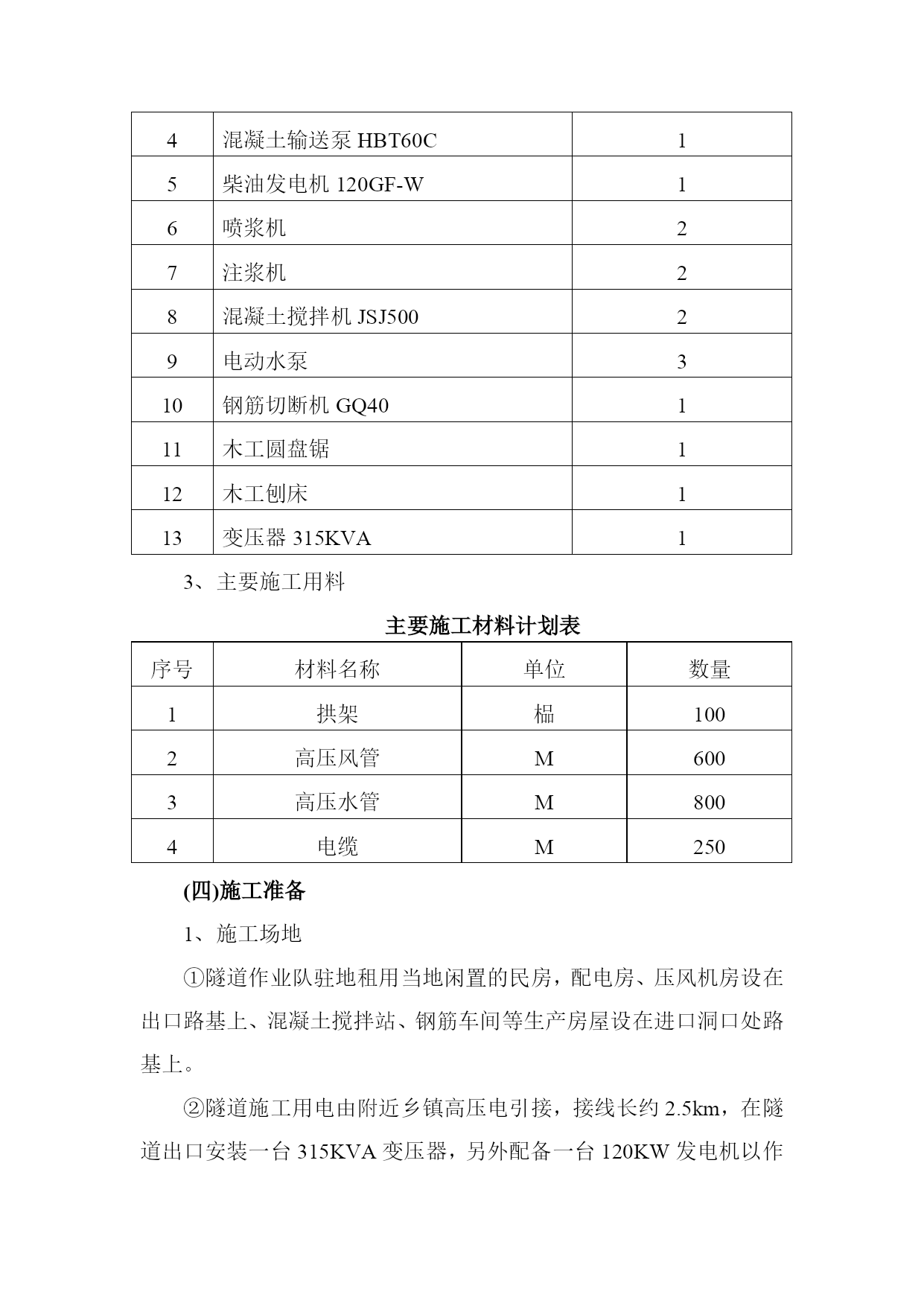

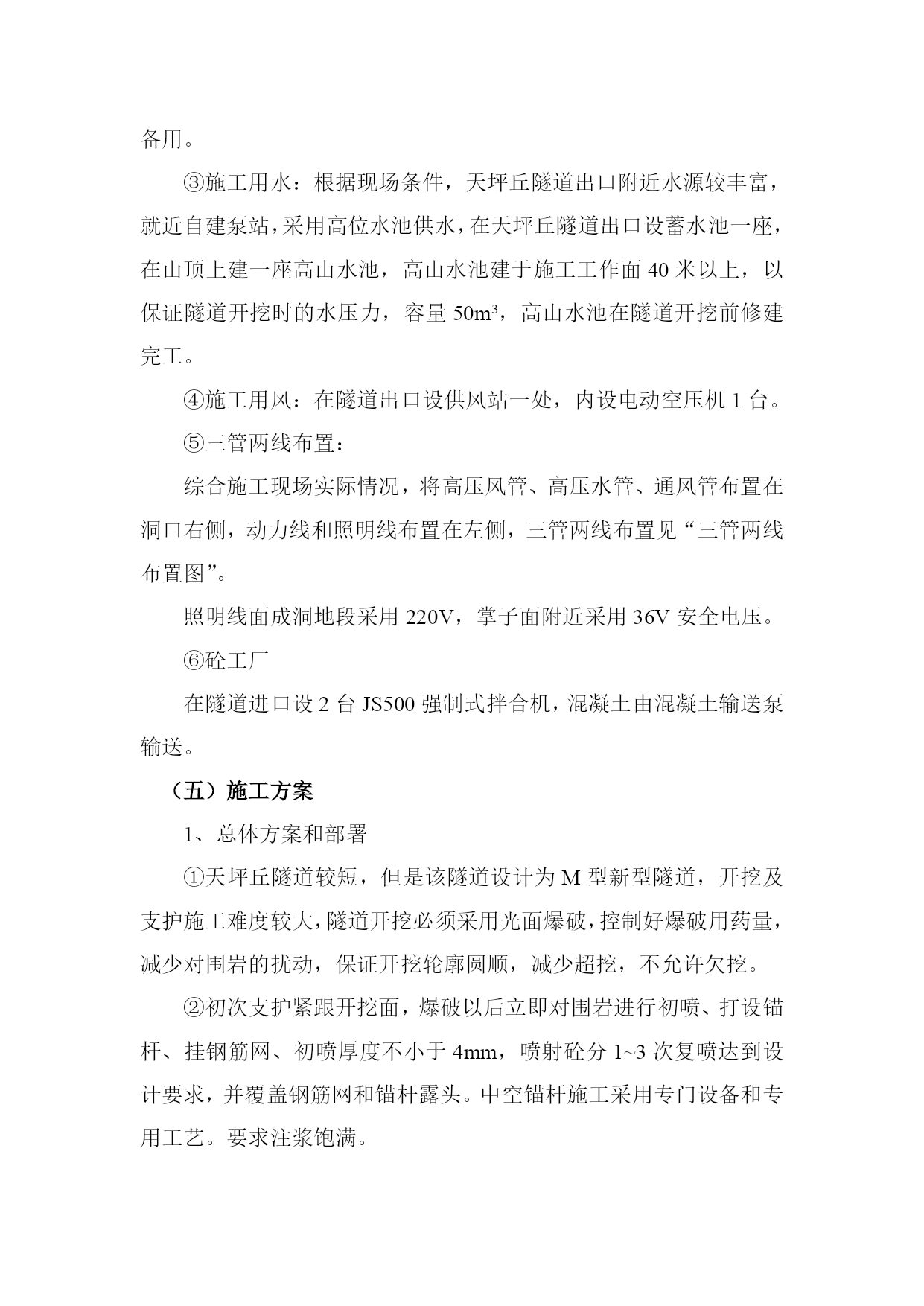

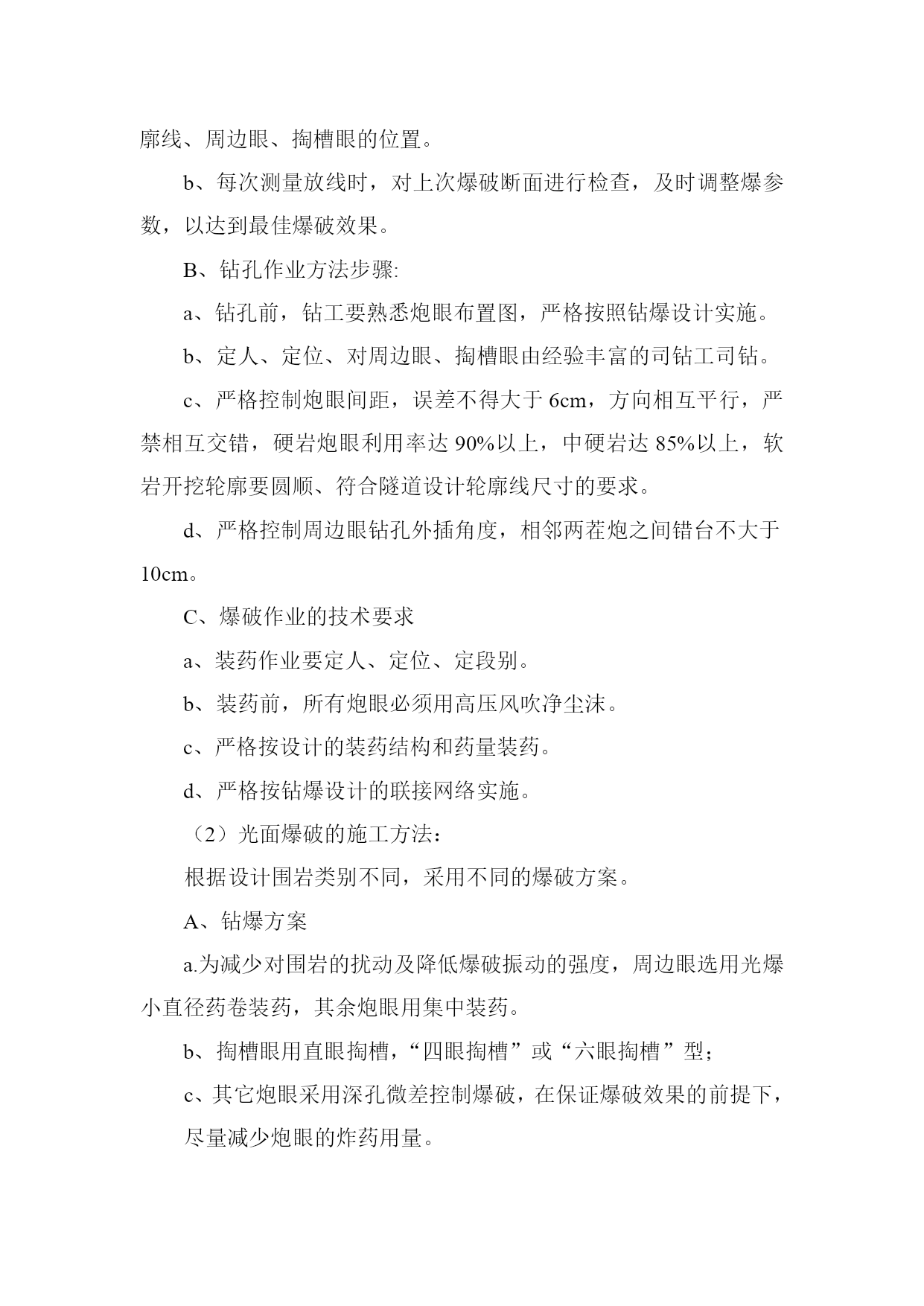

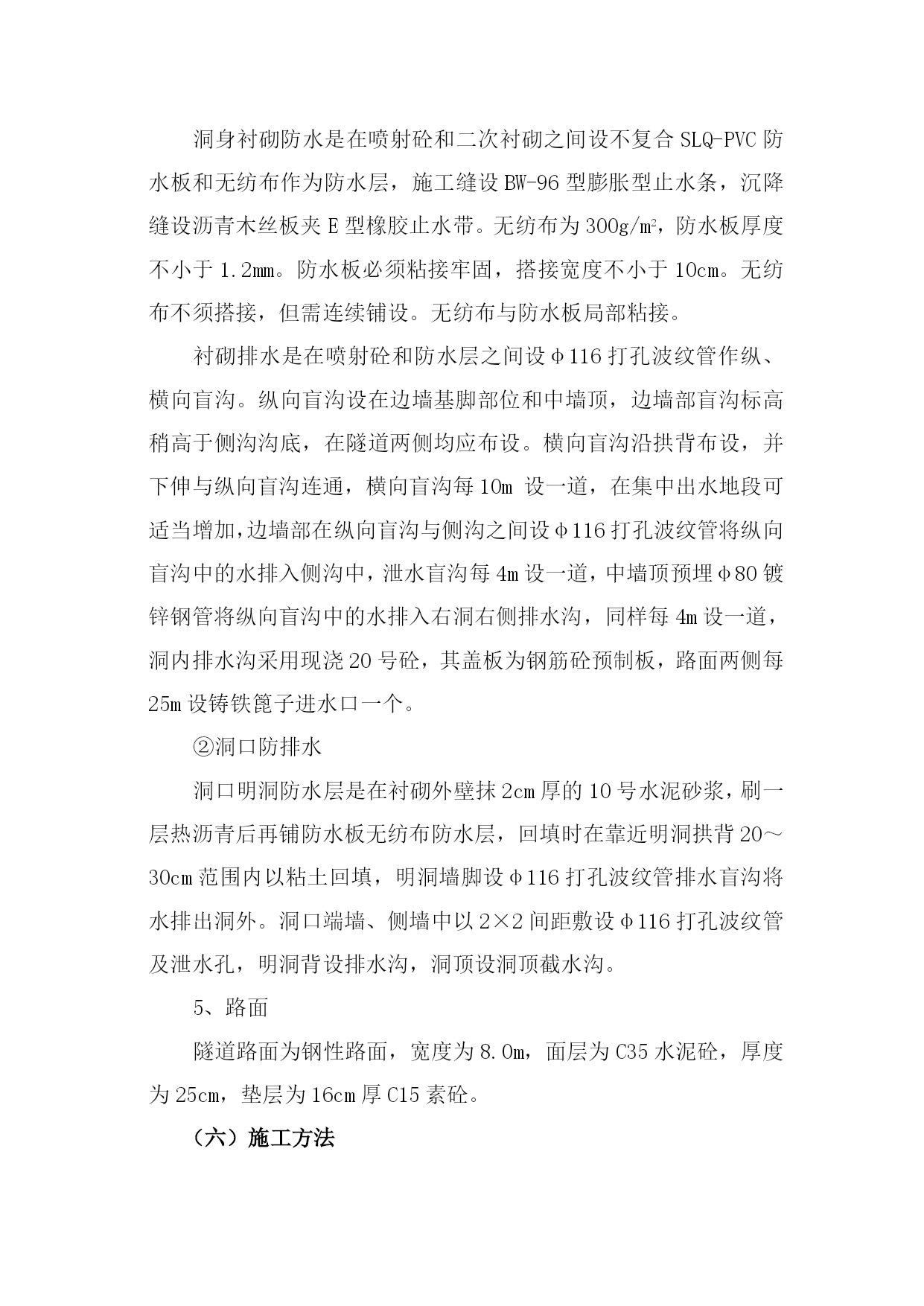

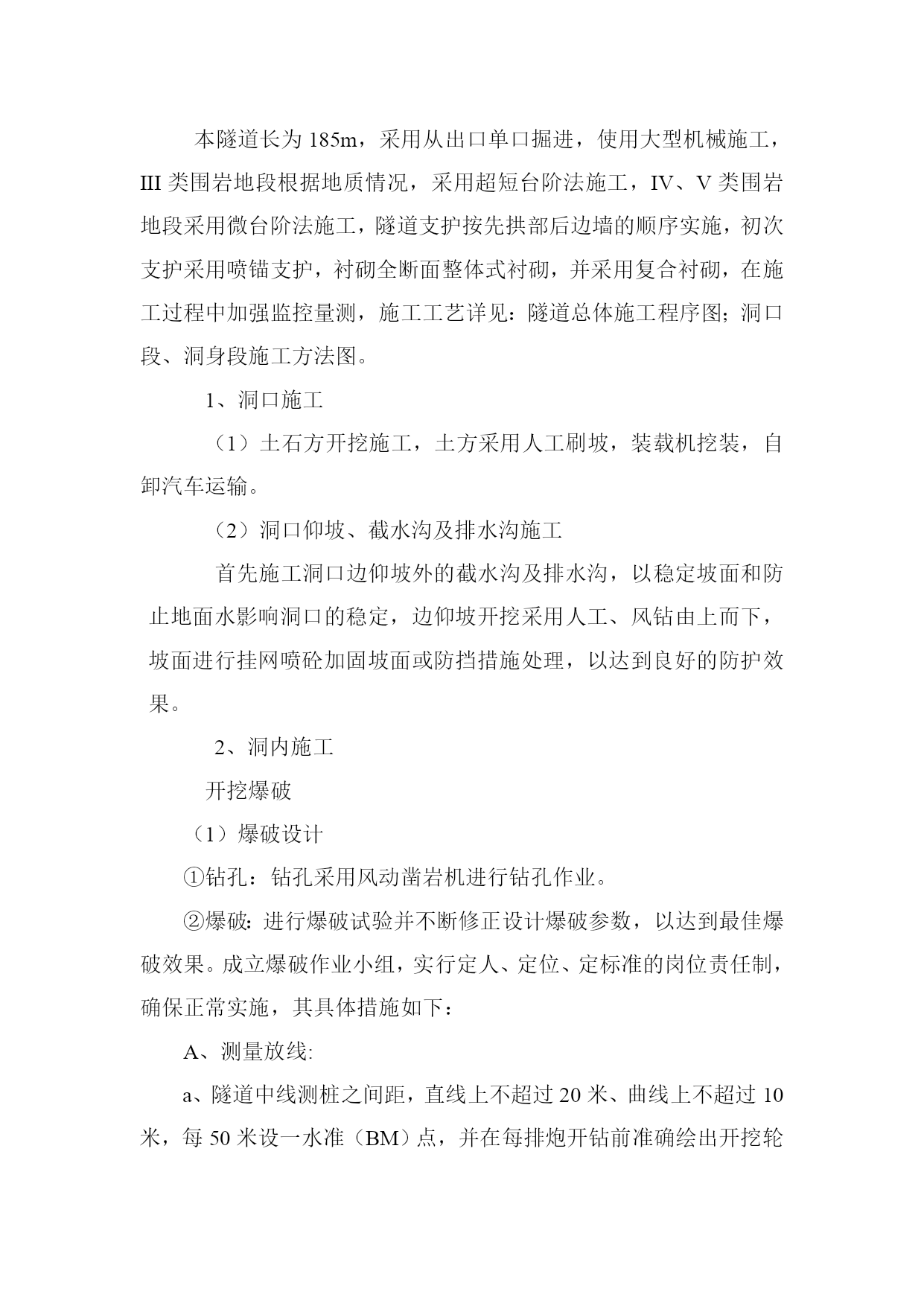

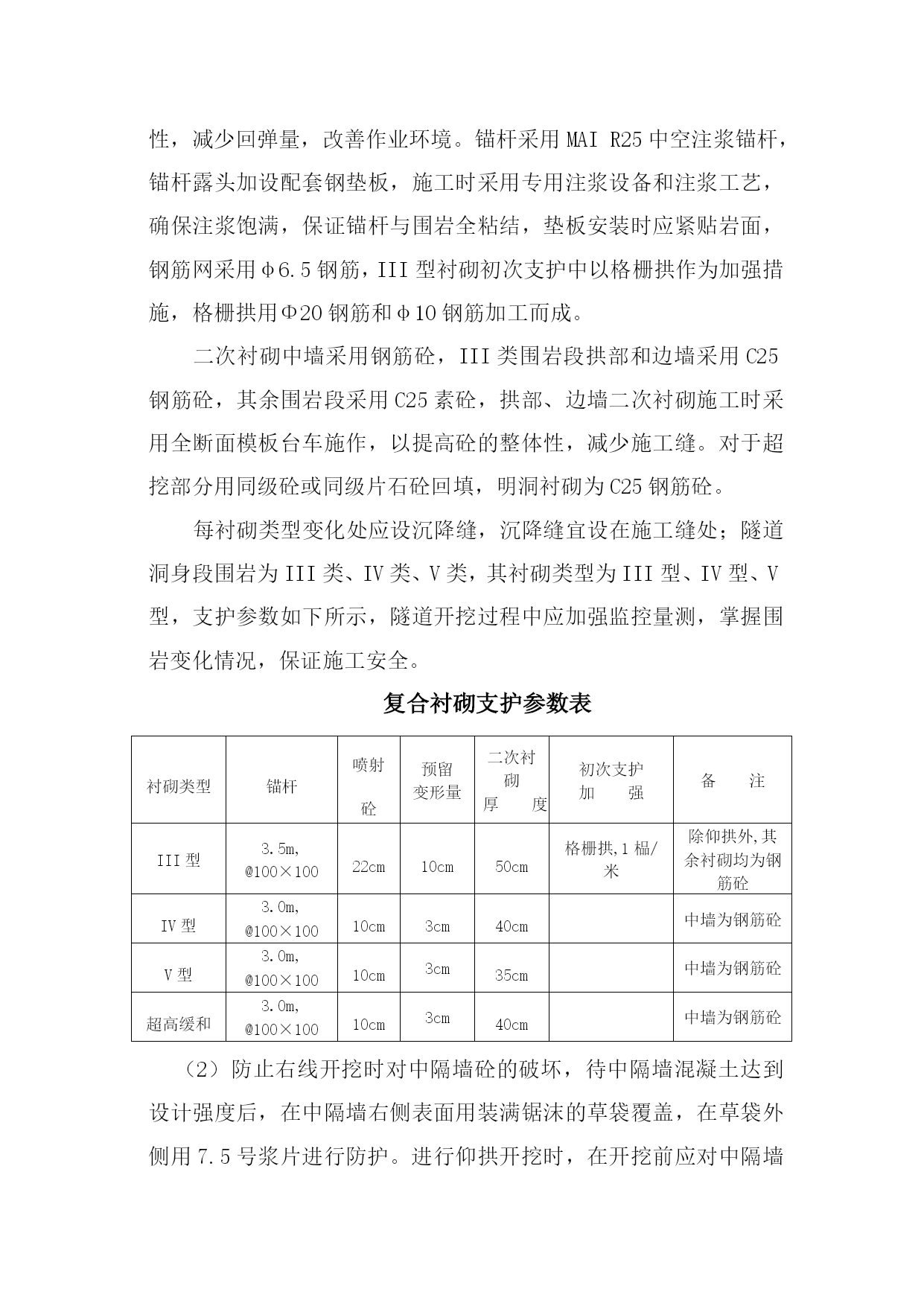

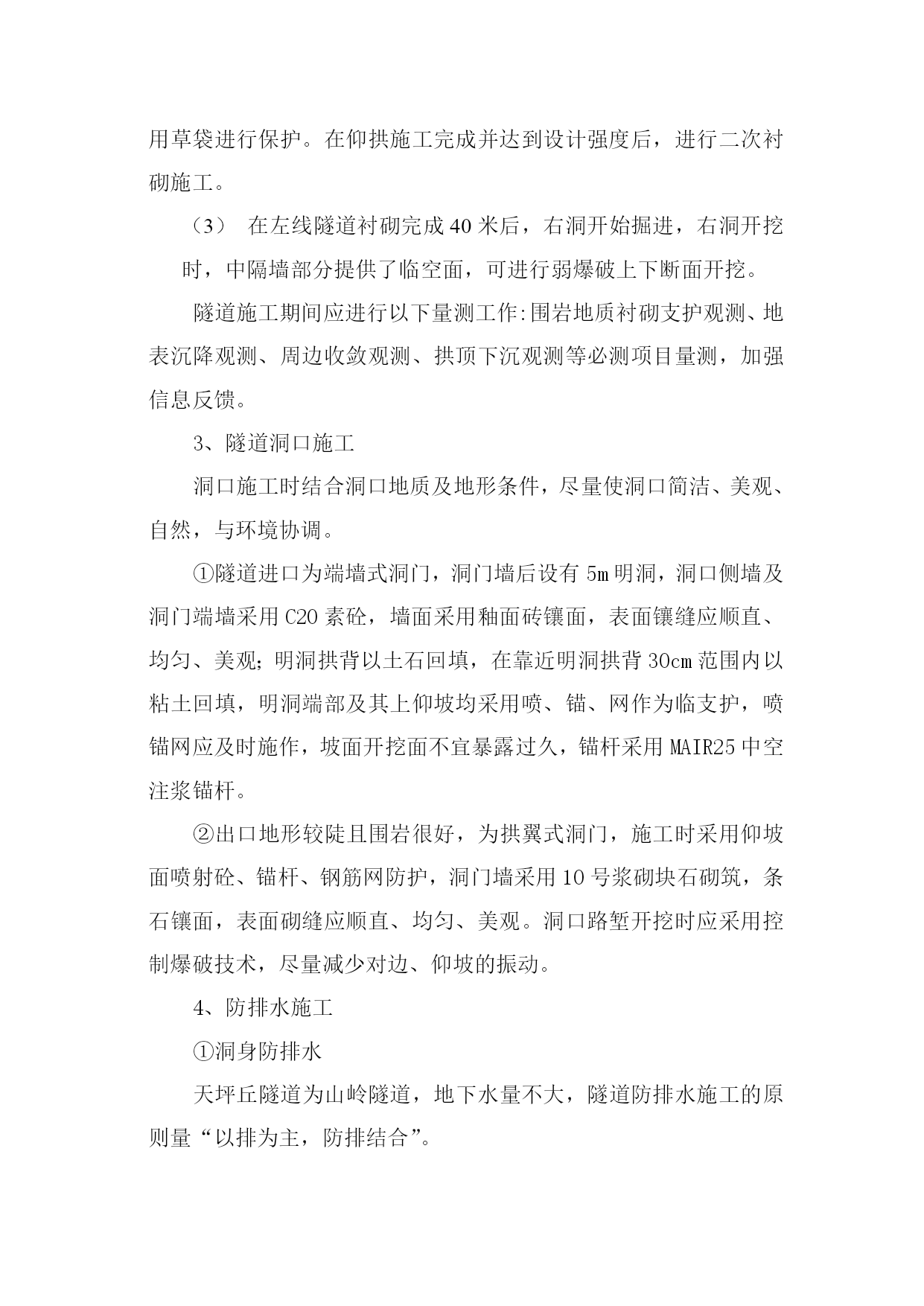

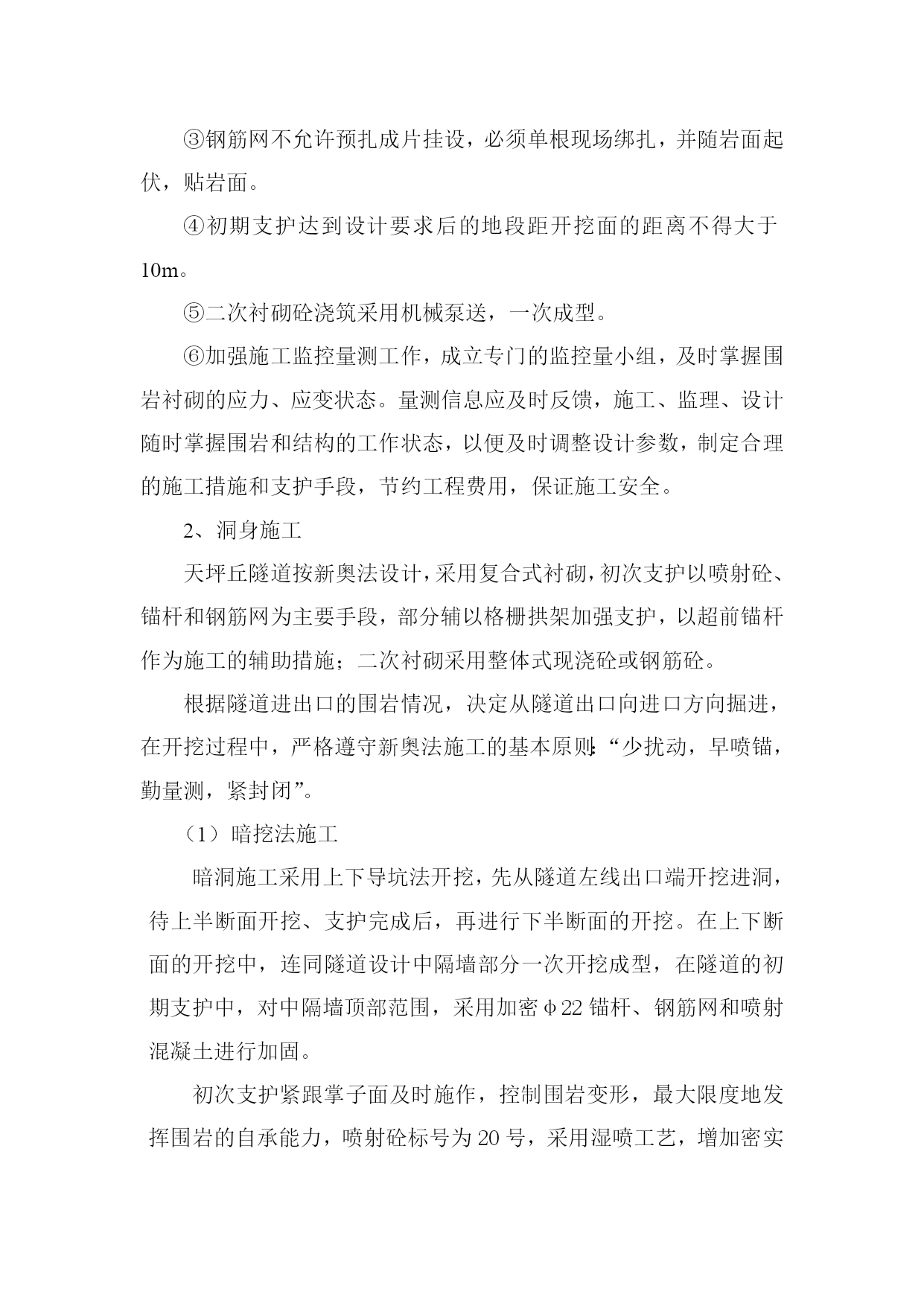

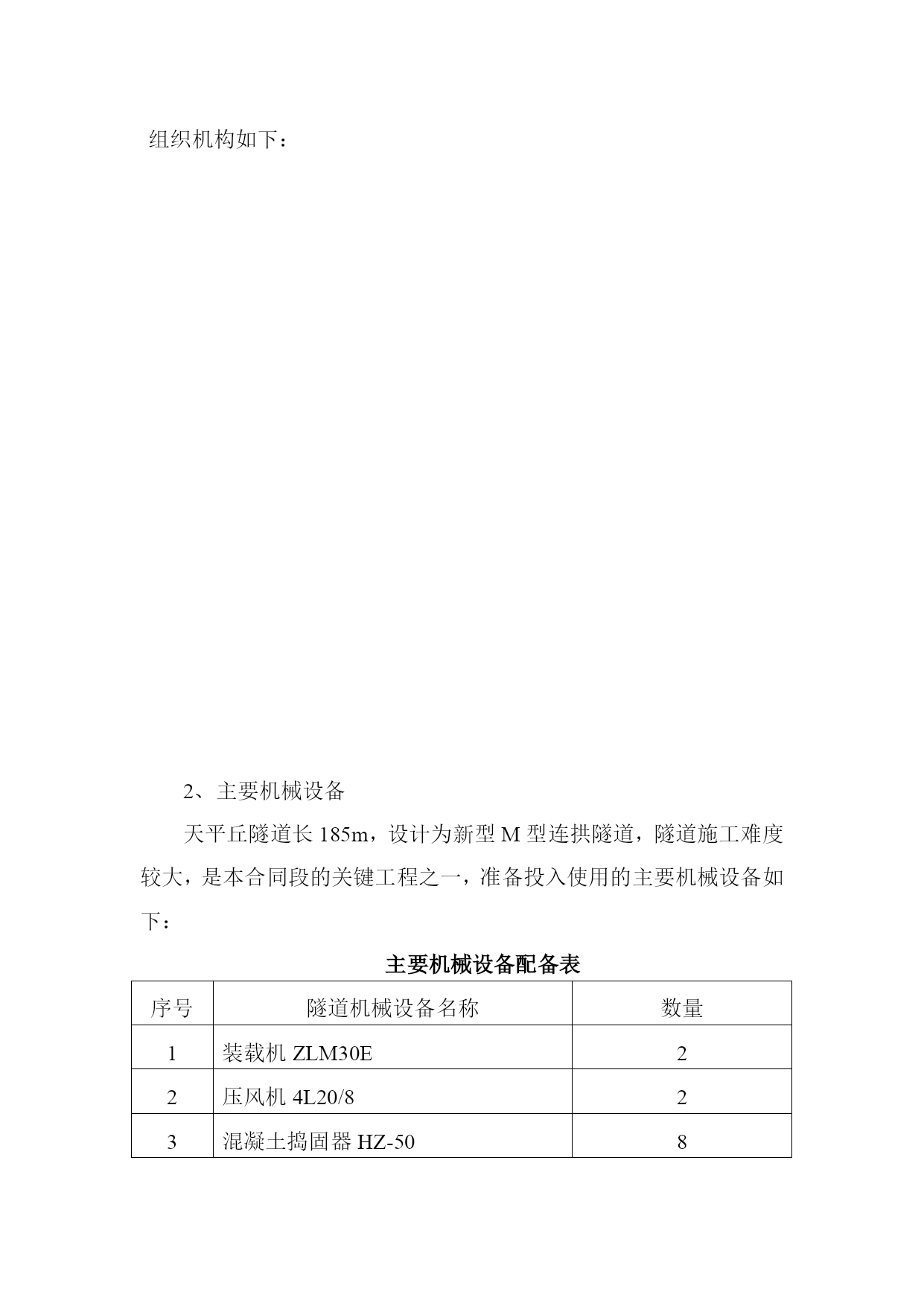

隧道施工组织设计本段设天坪丘隧道一座，位于篆塘镇大坝村一社，全长185m，进口桩号为K93+165，出口桩号为K93+350，交通不便，距最近乡村道路约2km。（一）地形地貌及地质概况隧道区属红层深丘地貌，地势较高，覆盖层厚度小，岩层倾角大，地下水贫乏且不稳定，区内无不良地质现象；洞身穿过III类、IV类、V类围岩，岩体稳定性良好，裂隙不发育，主要地质特征以中~厚层和厚层泥岩、砂岩为主。（二）工期安排接到中标通知书后，立即进行隧道施工的准备工作，一方面对机械、人员进行调配及水电路布置，另一方面进行进出口施工场地的平整和施工场地的布置，全部施工准备为2002年3月24日~2002年5月5日。2002年5月5日~5月31日完成进出口边坡及仰坡开挖施工2002年5月20日~2003年3月10日完成隧道开挖和二次衬砌施工2003年2月10日~2003年5月1日完成仰拱混凝土及排水沟、电缆槽与收尾施工。具体施工进度详见“天坪丘隧道施工计划表”（三）劳动力组织及主要机械配备和施工用料1、劳动力组织从隧道出口安排施工队伍掘进，其施工人员约100人，其组织机构如下：2、主要机械设备天平丘隧道长185m，设计为新型M型连拱隧道，隧道施工难度较大，是本合同段的关键工程之一，准备投入使用的主要机械设备如下：主要机械设备配备表序号隧道机械设备名称数量1装载机ZLM30E22压风机4L20/823混凝土捣固器HZ-5084混凝土输送泵HBT60C15柴油发电机120GF-W16喷浆机27注浆机28混凝土搅拌机JSJ50029电动水泵310钢筋切断机GQ40111木工圆盘锯112木工刨床113变压器315KVA13、主要施工用料主要施工材料计划表序号材料名称单位数量1拱架榀1002高压风管M6003高压水管M8004电缆M250(四)施工准备1、施工场地①隧道作业队驻地租用当地闲置的民房，配电房、压风机房设在出口路基上、混凝土搅拌站、钢筋车间等生产房屋设在进口洞口处路基上。②隧道施工用电由附近乡镇高压电引接，接线长约2.5km，在隧道出口安装一台315KVA变压器，另外配备一台120KW发电机以作备用。③施工用水：根据现场条件，天坪丘隧道出口附近水源较丰富，就近自建泵站，采用高位水池供水，在天坪丘隧道出口设蓄水池一座，在山顶上建一座高山水池，高山水池建于施工工作面40米以上，以保证隧道开挖时的水压力，容量50m3，高山水池在隧道开挖前修建完工。④施工用风：在隧道出口设供风站一处，内设电动空压机1台。⑤三管两线布置：综合施工现场实际情况，将高压风管、高压水管、通风管布置在洞口右侧，动力线和照明线布置在左侧，三管两线布置见“三管两线布置图”。照明线面成洞地段采用220V，掌子面附近采用36V安全电压。⑥砼工厂在隧道进口设2台JS500强制式拌合机，混凝土由混凝土输送泵输送。（五）施工方案1、总体方案和部署①天坪丘隧道较短，但是该隧道设计为M型新型隧道，开挖及支护施工难度较大，隧道开挖必须采用光面爆破，控制好爆破用药量，减少对围岩的扰动，保证开挖轮廓圆顺，减少超挖，不允许欠挖。②初次支护紧跟开挖面，爆破以后立即对围岩进行初喷、打设锚杆、挂钢筋网、初喷厚度不小于4mm，喷射砼分1~3次复喷达到设计要求，并覆盖钢筋网和锚杆露头。中空锚杆施工采用专门设备和专用工艺。要求注浆饱满。③钢筋网不允许预扎成片挂设，必须单根现场绑扎，并随岩面起伏，贴岩面。④初期支护达到设计要求后的地段距开挖面的距离不得大于10m。⑤二次衬砌砼浇筑采用机械泵送，一次成型。⑥加强施工监控量测工作，成立专门的监控量小组，及时掌握围岩衬砌的应力、应变状态。量测信息应及时反馈，施工、监理、设计随时掌握围岩和结构的工作状态，以便及时调整设计参数，制定合理的施工措施和支护手段，节约工程费用，保证施工安全。2、洞身施工天坪丘隧道按新奥法设计，采用复合式衬砌，初次支护以喷射砼、锚杆和钢筋网为主要手段，部分辅以格栅拱架加强支护，以超前锚杆作为施工的辅助措施；二次衬砌采用整体式现浇砼或钢筋砼。根据隧道进出口的围岩情况，决定从隧道出口向进口方向掘进，在开挖过程中，严格遵守新奥法施工的基本原则：“少扰动，早喷锚，勤量测，紧封闭”。暗挖法施工暗洞施工采用上下导坑法开挖，先从隧道左线出口端开挖进洞，待上半断面开挖、支护完成后，再进行下半断面的开挖。在上下断面的开挖中，连同隧道设计中隔墙部分一次开挖成型，在隧道的初期支护中，对中隔墙顶部范围，采用加密φ22锚杆、钢筋网和喷射混凝土进行加固。初次支护紧跟掌子面及时施作，控制围岩变形，最大限度地发挥围岩的自承能力，喷射砼标号为20号，采用湿喷工艺，增加密实性，减少回
