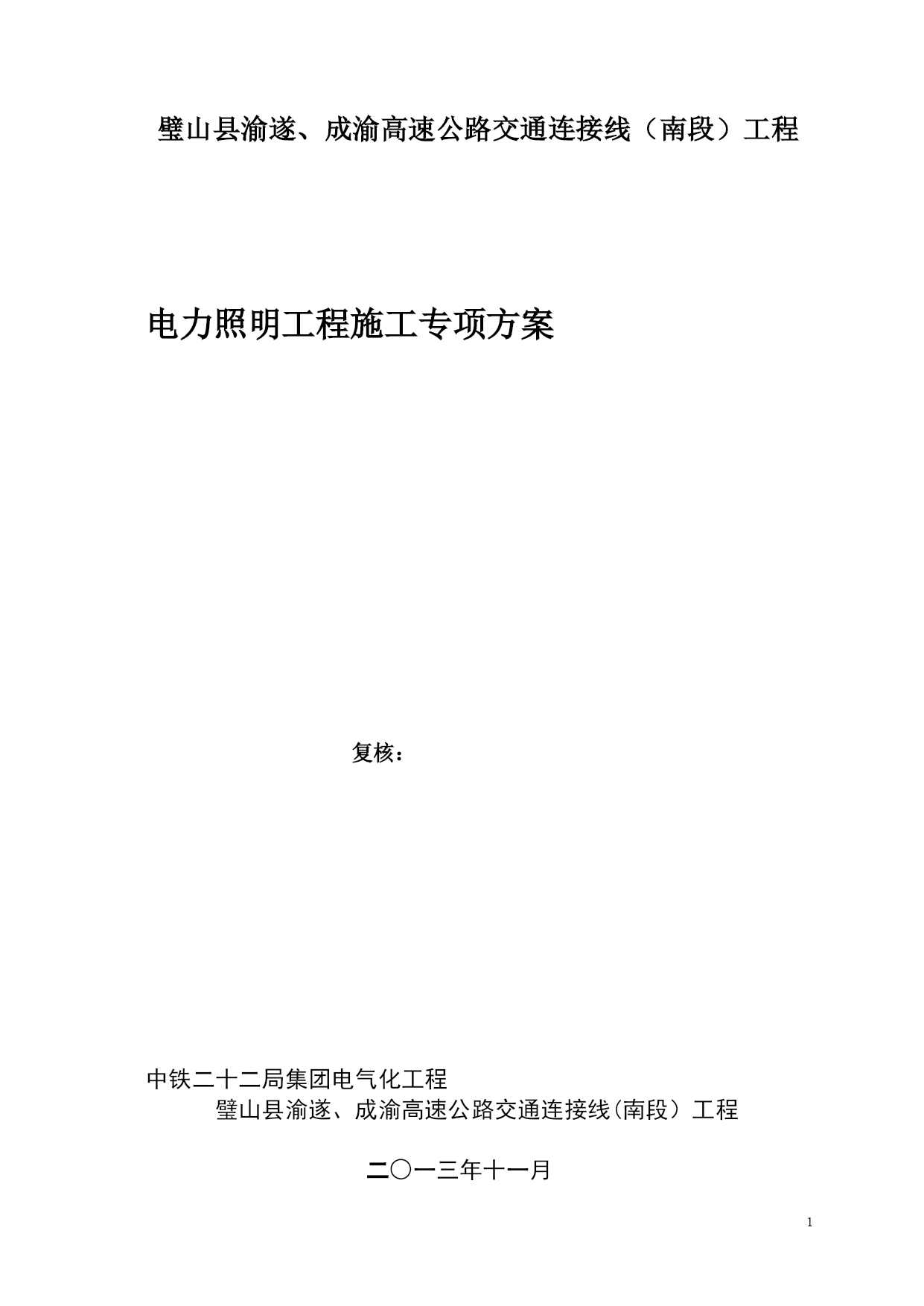

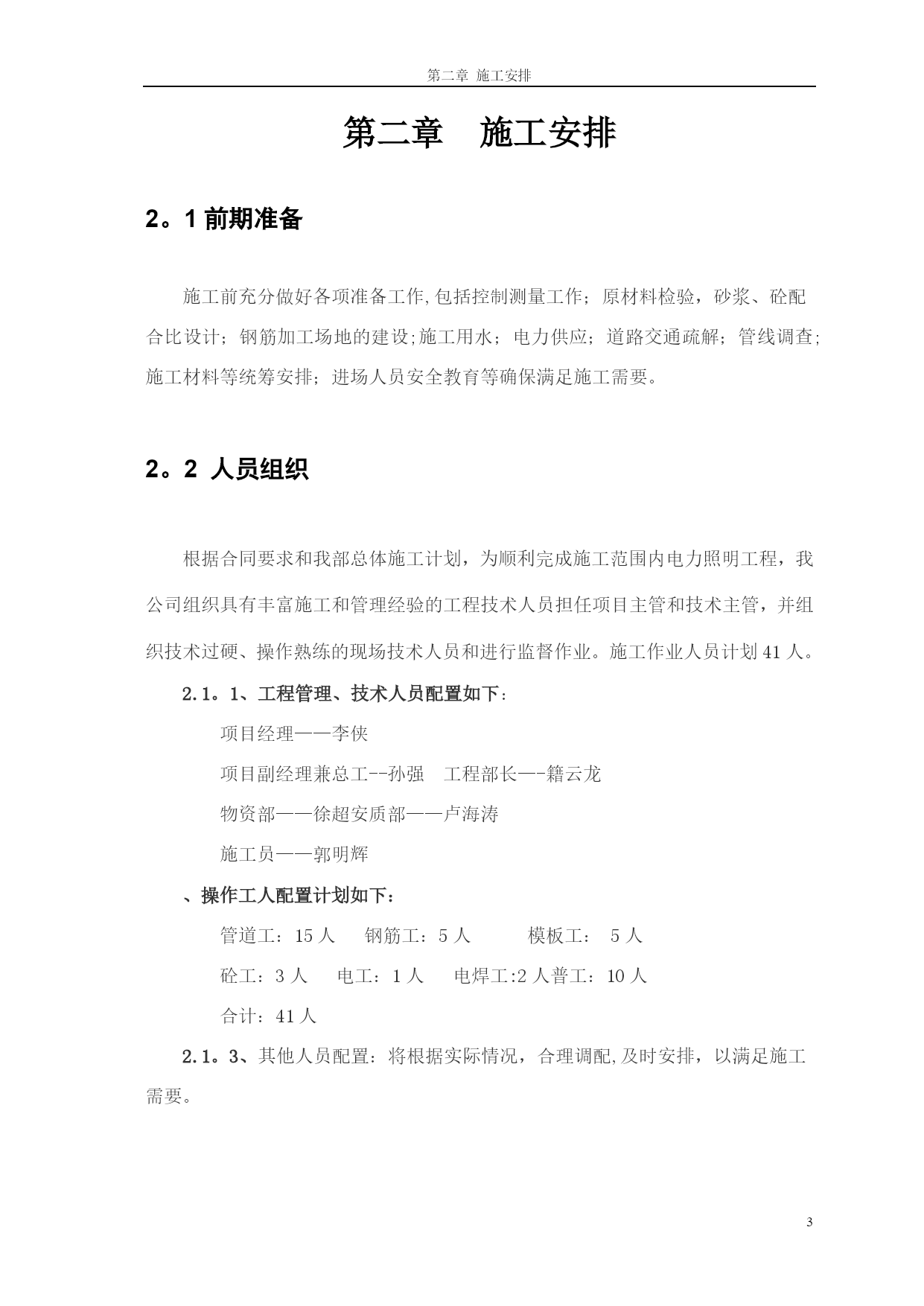

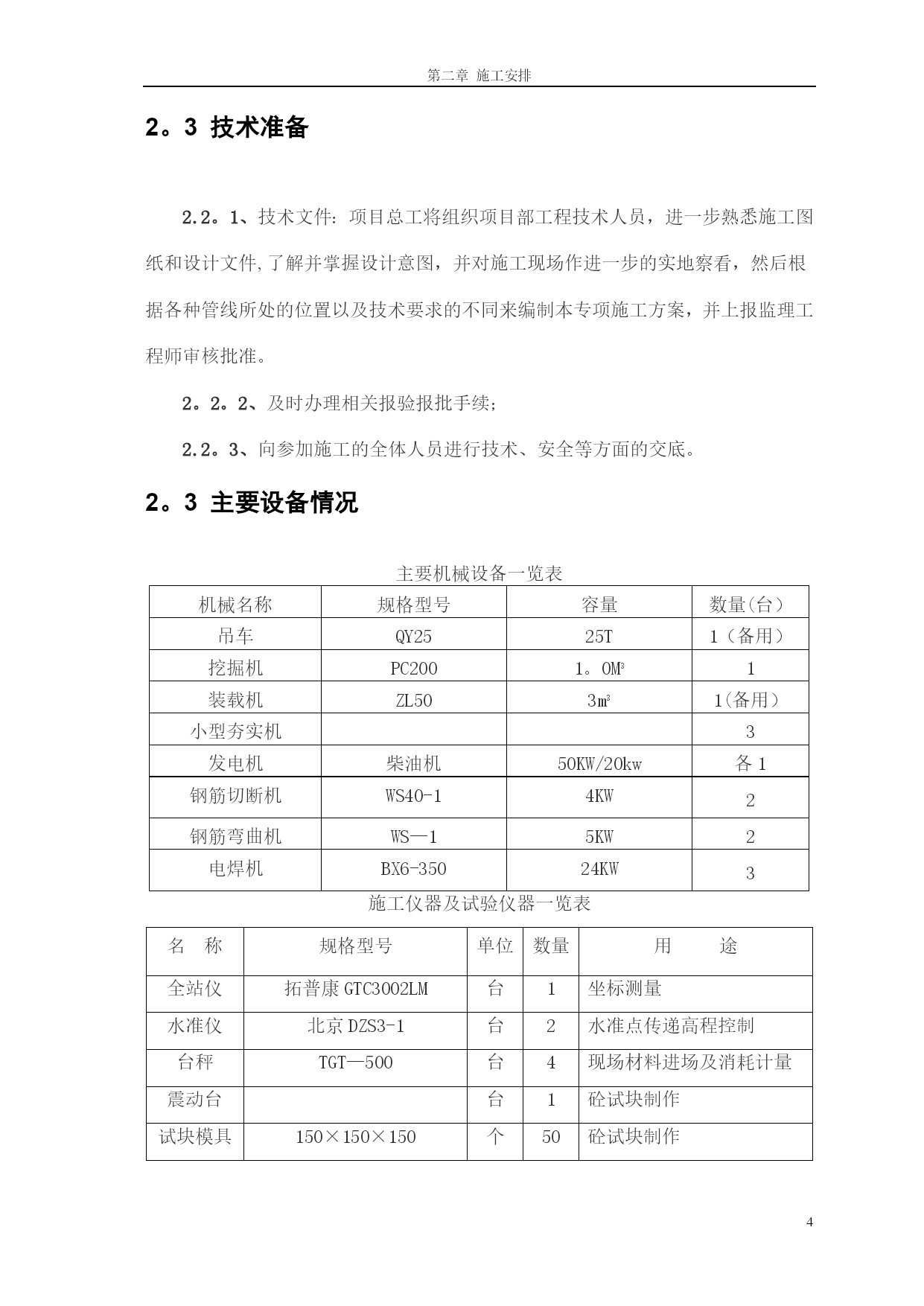

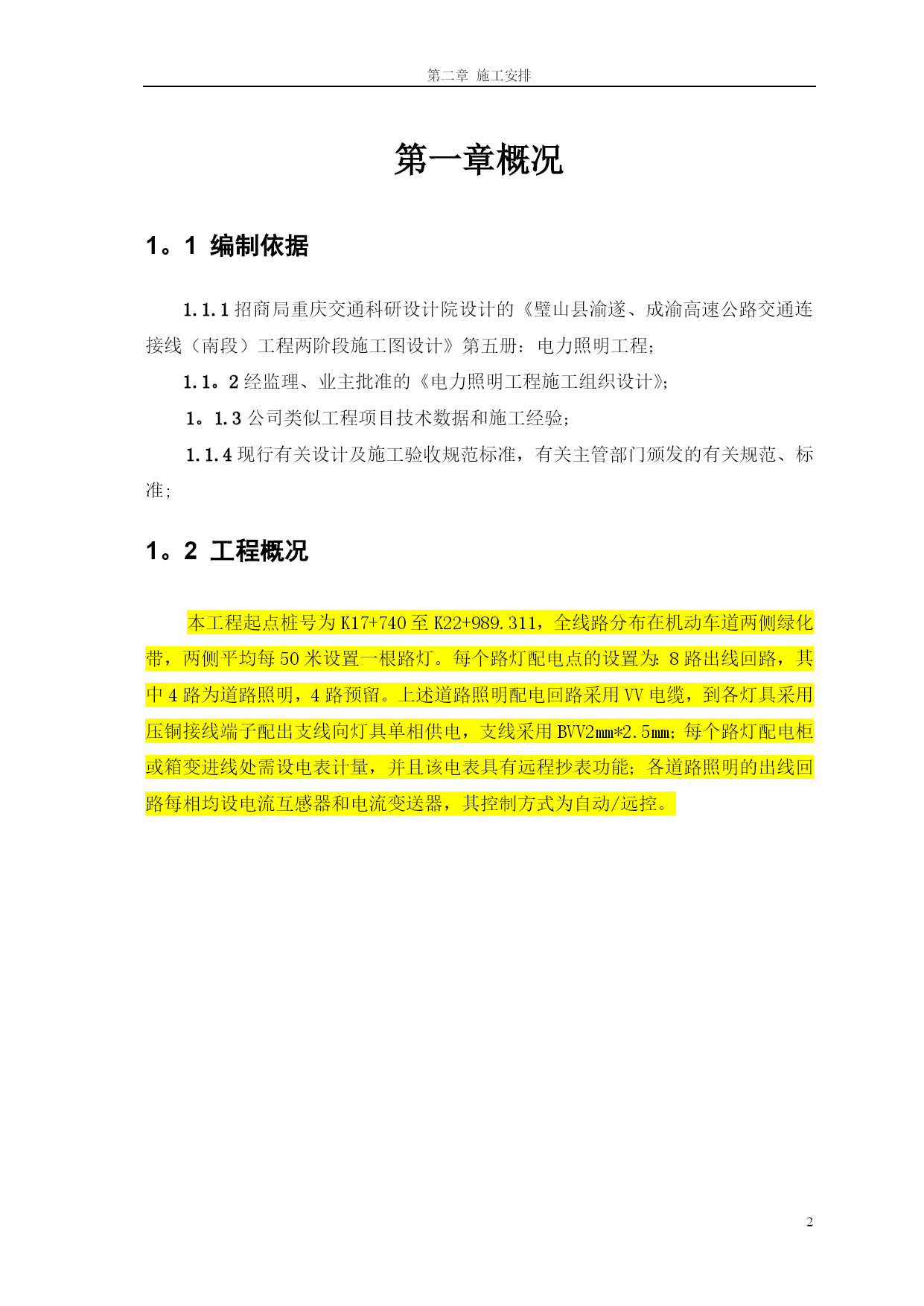

PAGE37电力照明施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载璧山县渝遂、成渝高速公路交通连接线（南段）工程电力照明工程施工专项方案复核：中铁二十二局集团电气化工程璧山县渝遂、成渝高速公路交通连接线(南段）工程二○一三年十一月第二章施工安排第一章概况1。1编制依据1.1.1招商局重庆交通科研设计院设计的《璧山县渝遂、成渝高速公路交通连接线（南段）工程两阶段施工图设计》第五册：电力照明工程；1.1。2经监理、业主批准的《电力照明工程施工组织设计》；1。1.3公司类似工程项目技术数据和施工经验；1.1.4现行有关设计及施工验收规范标准，有关主管部门颁发的有关规范、标准;1。2工程概况本工程起点桩号为K17+740至K22+989.311，全线路分布在机动车道两侧绿化带，两侧平均每50米设置一根路灯。每个路灯配电点的设置为：8路出线回路，其中4路为道路照明，4路预留。上述道路照明配电回路采用VV电缆，到各灯具采用压铜接线端子配出支线向灯具单相供电，支线采用BVV2mm*2.5mm；每个路灯配电柜或箱变进线处需设电表计量，并且该电表具有远程抄表功能；各道路照明的出线回路每相均设电流互感器和电流变送器，其控制方式为自动/远控。第二章施工安排2。1前期准备施工前充分做好各项准备工作,包括控制测量工作；原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设;施工用水；电力供应；道路交通疏解；管线调查;施工材料等统筹安排；进场人员安全教育等确保满足施工需要。2。2人员组织根据合同要求和我部总体施工计划，为顺利完成施工范围内电力照明工程，我公司组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作熟练的现场技术人员和进行监督作业。施工作业人员计划41人。2.1。1、工程管理、技术人员配置如下：项目经理——李侠项目副经理兼总工--孙强工程部长—-籍云龙物资部——徐超安质部——卢海涛施工员——郭明辉、操作工人配置计划如下：管道工：15人钢筋工：5人模板工：5人砼工：3人电工：1人电焊工:2人普工：10人合计：41人2.1。3、其他人员配置：将根据实际情况，合理调配,及时安排，以满足施工需要。2。3技术准备2.2。1、技术文件：项目总工将组织项目部工程技术人员，进一步熟悉施工图纸和设计文件,了解并掌握设计意图，并对施工现场作进一步的实地察看，然后根据各种管线所处的位置以及技术要求的不同来编制本专项施工方案，并上报监理工程师审核批准。2。2。2、及时办理相关报验报批手续；2.2。3、向参加施工的全体人员进行技术、安全等方面的交底。2。3主要设备情况主要机械设备一览表机械名称规格型号容量数量(台）吊车QY2525T1（备用）挖掘机PC2001。0M31装载机ZL503m31(备用）小型夯实机3发电机柴油机50KW/20kw各1钢筋切断机WS40-14KW2钢筋弯曲机WS—15KW2电焊机BX6-35024KW3施工仪器及试验仪器一览表名称规格型号单位数量用途全站仪拓普康GTC3002LM台1坐标测量水准仪北京DZS3-1台2水准点传递高程控制台秤TGT—500台4现场材料进场及消耗计量震动台台1砼试块制作试块模具150×150×150个50砼试块制作第五章工期计划及保证措施第四章质量保证体系PAGE11中交第三航务工程局第三章施工工艺3。1测量放样、根据设计院提供本工程地下管线探测成果报告资料及项目部实际地下管线探摸结果报告，利用全站仪，根据设计院给导线点以及监理批复加密的控制点成果，将管线中线、标高测量放样，并用木桩做好标识,做好保护工作。3。1.2、开挖沟槽施工前，由测量工程师做好放样交底工作,经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人都能知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况.3.2施工技术要点3。2.2照明工程1。照明灯布置方式：在标准路口采用双侧交错布灯,置于两侧绿化带，交叉路口段做适当调整；在T字路口尽端设置投光灯，在保证照度的要求下同时提供诱导作用.3。路灯电缆电缆的选择，由路灯配电箱引向主侧(与路灯配电箱同侧）道路路灯的配电回路的电缆规格选为VV5×16；由路灯配电箱引向副侧(与路灯配电箱异侧)道路路灯的配电回路的电缆规格选为VV5×16。所有电缆均穿聚乙烯塑料增强管敷设（内管径不小于50mm、壁厚≥4.6mm）,绿化带直埋铺设，覆土1.1m;过路及道口时，部分穿DN80热镀锌钢管敷设；在各十字路口沿相邻道路方向预留一根热镀锌钢管，管径不小于DN80；穿越道路或敷设在两条绿
