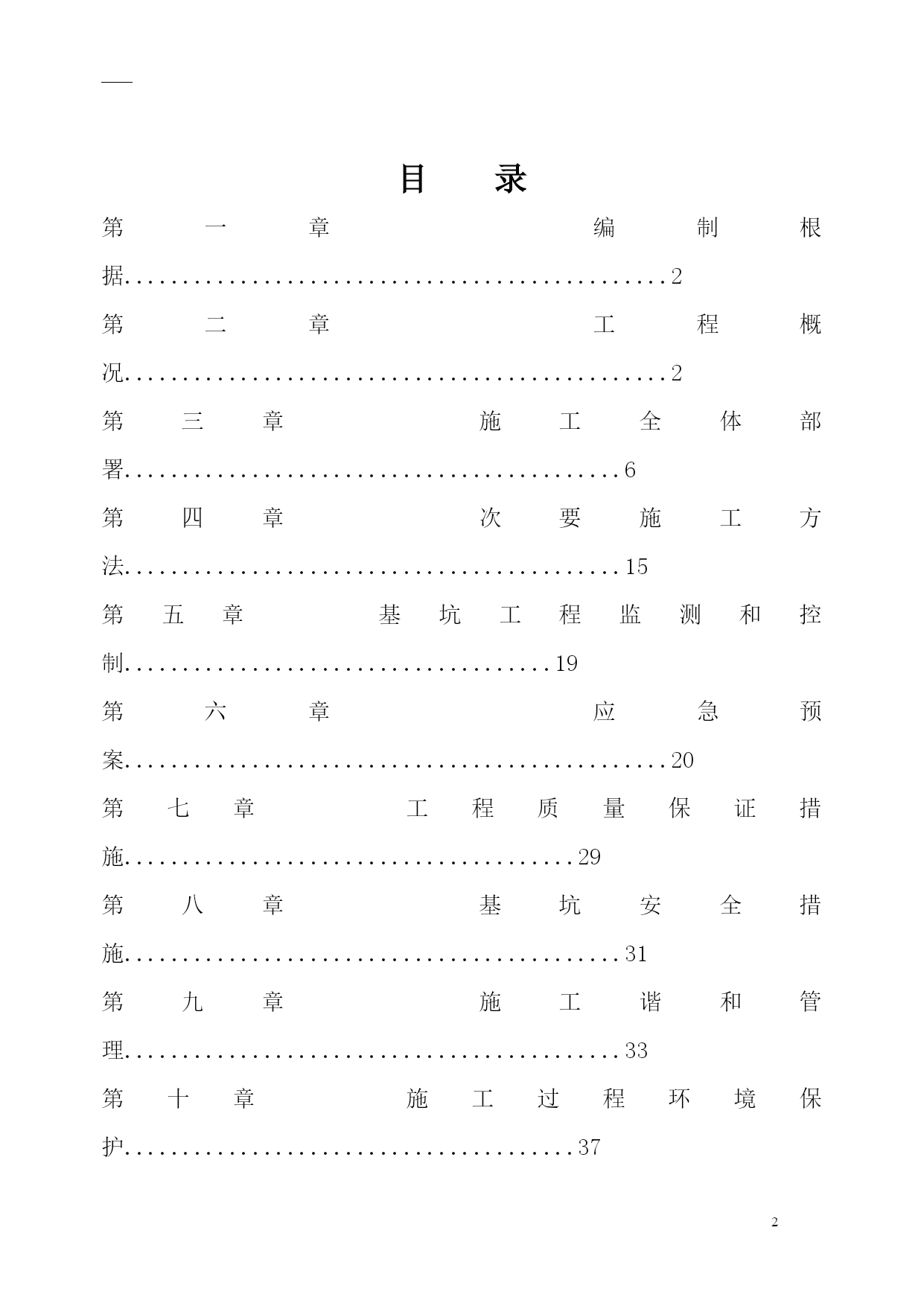

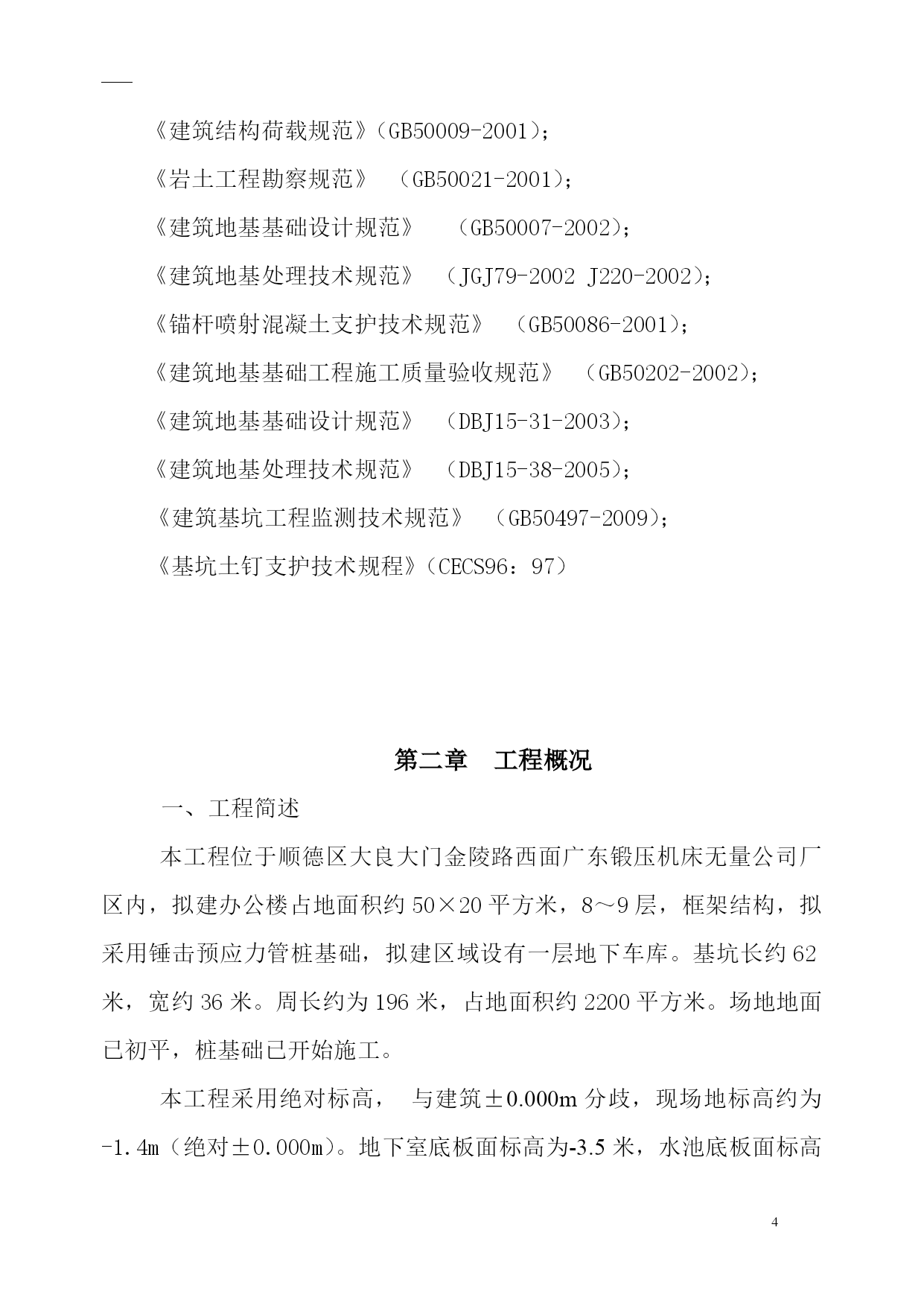

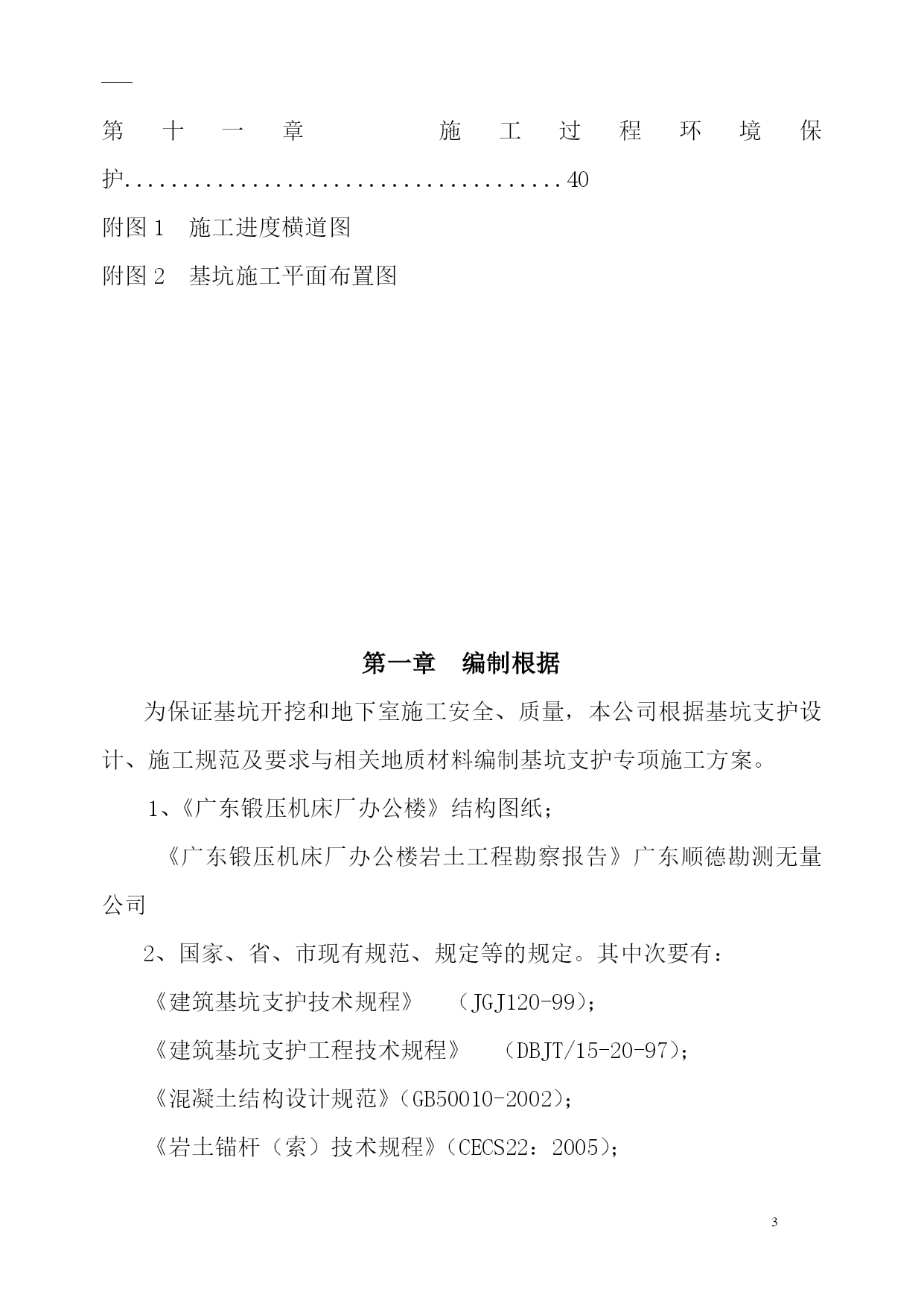

PAGE43广东锻压机床厂办公楼基坑支护工程施工组织设计编制单位：2010年08月目录第一章编制根据...............................................2第二章工程概况...............................................2第三章施工全体部署...........................................6第四章次要施工方法...........................................15第五章基坑工程监测和控制.....................................19第六章应急预案...............................................20第七章工程质量保证措施.......................................29第八章基坑安全措施...........................................31第九章施工谐和管理...........................................33第十章施工过程环境保护.......................................37第十一章施工过程环境保护......................................40附图1施工进度横道图附图2基坑施工平面布置图第一章编制根据为保证基坑开挖和地下室施工安全、质量，本公司根据基坑支护设计、施工规范及要求与相关地质材料编制基坑支护专项施工方案。1、《广东锻压机床厂办公楼》结构图纸；《广东锻压机床厂办公楼岩土工程勘察报告》广东顺德勘测无量公司2、国家、省、市现有规范、规定等的规定。其中次要有：《建筑基坑支护技术规程》（JGJ120-99）；《建筑基坑支护工程技术规程》（DBJT/15-20-97）；《混凝土结构设计规范》（GB50010-2002）；《岩土锚杆（索）技术规程》（CECS22：2005）；《建筑结构荷载规范》（GB50009-2001）；《岩土工程勘察规范》（GB50021-2001）；《建筑地基基础设计规范》（GB50007-2002）；《建筑地基处理技术规范》（JGJ79-2002J220-2002）；《锚杆喷射混凝土支护技术规范》（GB50086-2001）；《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《建筑地基基础设计规范》（DBJ15-31-2003）；《建筑地基处理技术规范》（DBJ15-38-2005）；《建筑基坑工程监测技术规范》（GB50497-2009）；《基坑土钉支护技术规程》（CECS96：97）第二章工程概况一、工程简述本工程位于顺德区大良大门金陵路西面广东锻压机床无量公司厂区内，拟建办公楼占地面积约50×20平方米，8～9层，框架结构，拟采用锤击预应力管桩基础，拟建区域设有一层地下车库。基坑长约62米，宽约36米。周长约为196米，占地面积约2200平方米。场地地面已初平，桩基础已开始施工。本工程采用绝对标高，与建筑±0.000m分歧，现场地标高约为-1.4m（绝对±0.000m）。地下室底板面标高为-3.5米，水池底板面标高为-4.3m，靠近基坑边线承台大部分为1.5m，垫层厚为100mm。根据基坑边承台分布情况，I区开挖深度考虑到承台垫层底面，基坑底标高为-5.1m，设计深度为3.7m，II区开挖深度考虑到地下室底板垫层底面，坑底标高为-3.9m，设计深度为2.5m；Ⅲ区开挖深度考虑到地下室底板垫层底面，坑底标高为-4.7m，设计深度为3.3m。电梯井在基坑中部，电梯井承台底面标高为-5.5m，开挖时在基坑内按1:2放坡。二、工程地质及水文地质条件场地岩土层按地质成因分为第四系填土、冲积土、残积土和白垩系基岩，现自上而下分述如下：①杂填土：灰白色、灰黄色，松懈，稍湿～湿，以大小约1～20厘米的建筑砼块、砖块为主，含大量粘性土，填成工夫约5年。勘探孔可见，层厚2.0~4.0米，平均2.6米。②冲积土：按土的颗粒级配、塑性指数及物理力学性质划分为3层：②-1粉砂：灰色，局部灰黄色，松懈，饱和，石英质，含少许淤泥或粘性土。勘探孔均可见，顶板埋深2.0~4.0米，层厚8.1~11.8米，平均9.7米。②-2淤泥质土：深灰色，流塑，具臭味，含少许腐殖质及粉砂。勘探孔均可见，顶板埋深10.3~15.8米，层厚1.9~4.9米，平均3.5米。取土试样2个，均为淤泥
