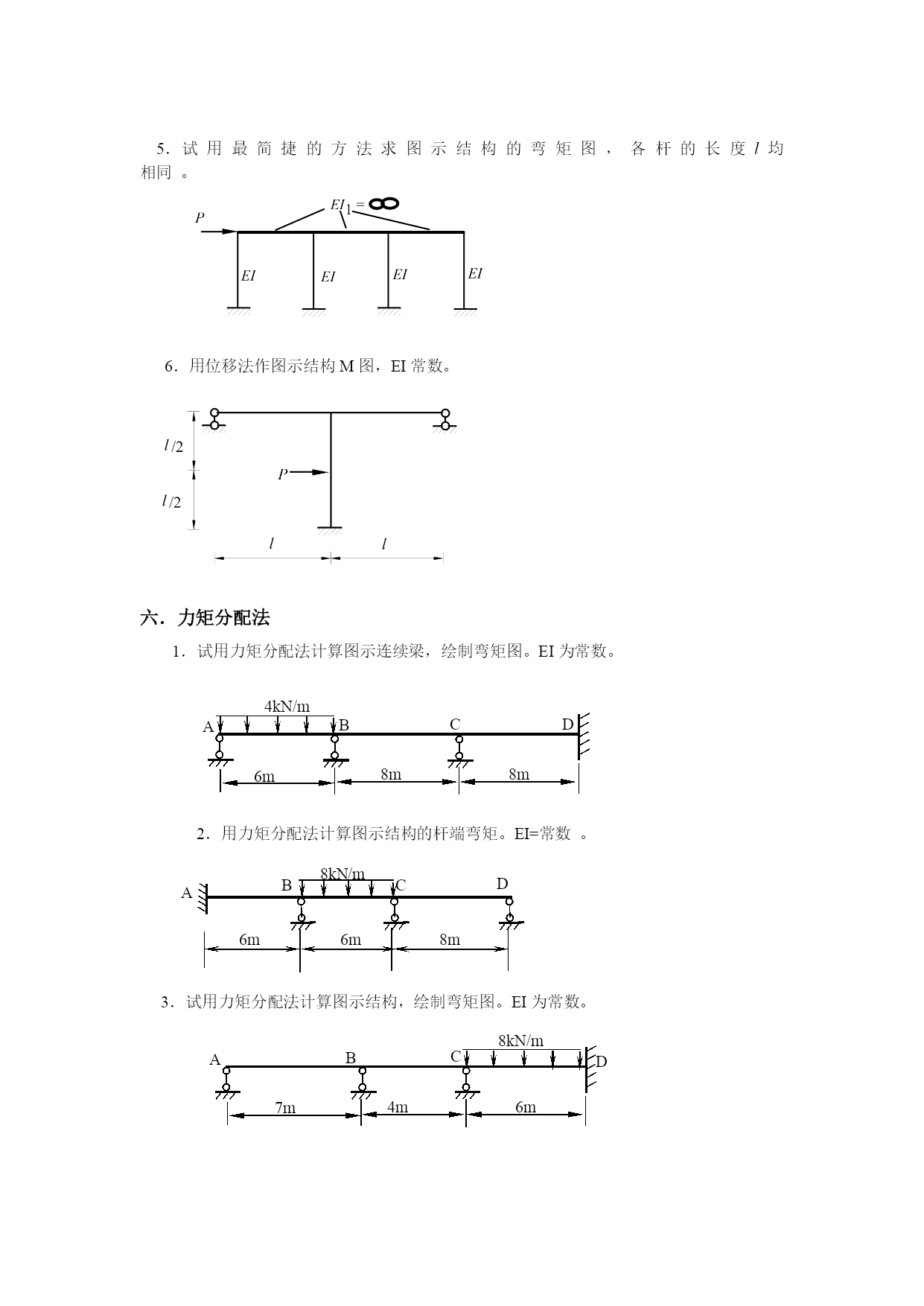

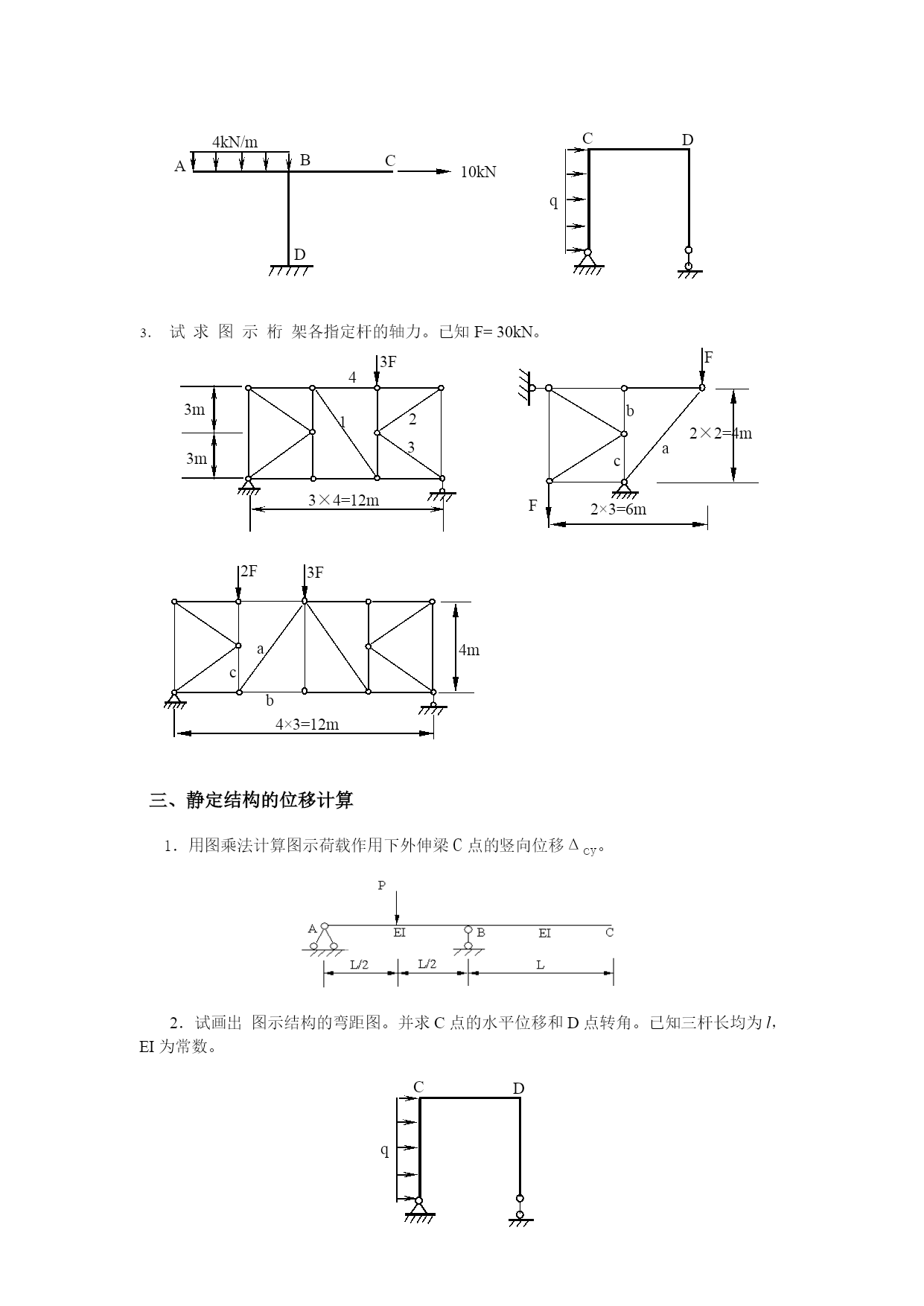

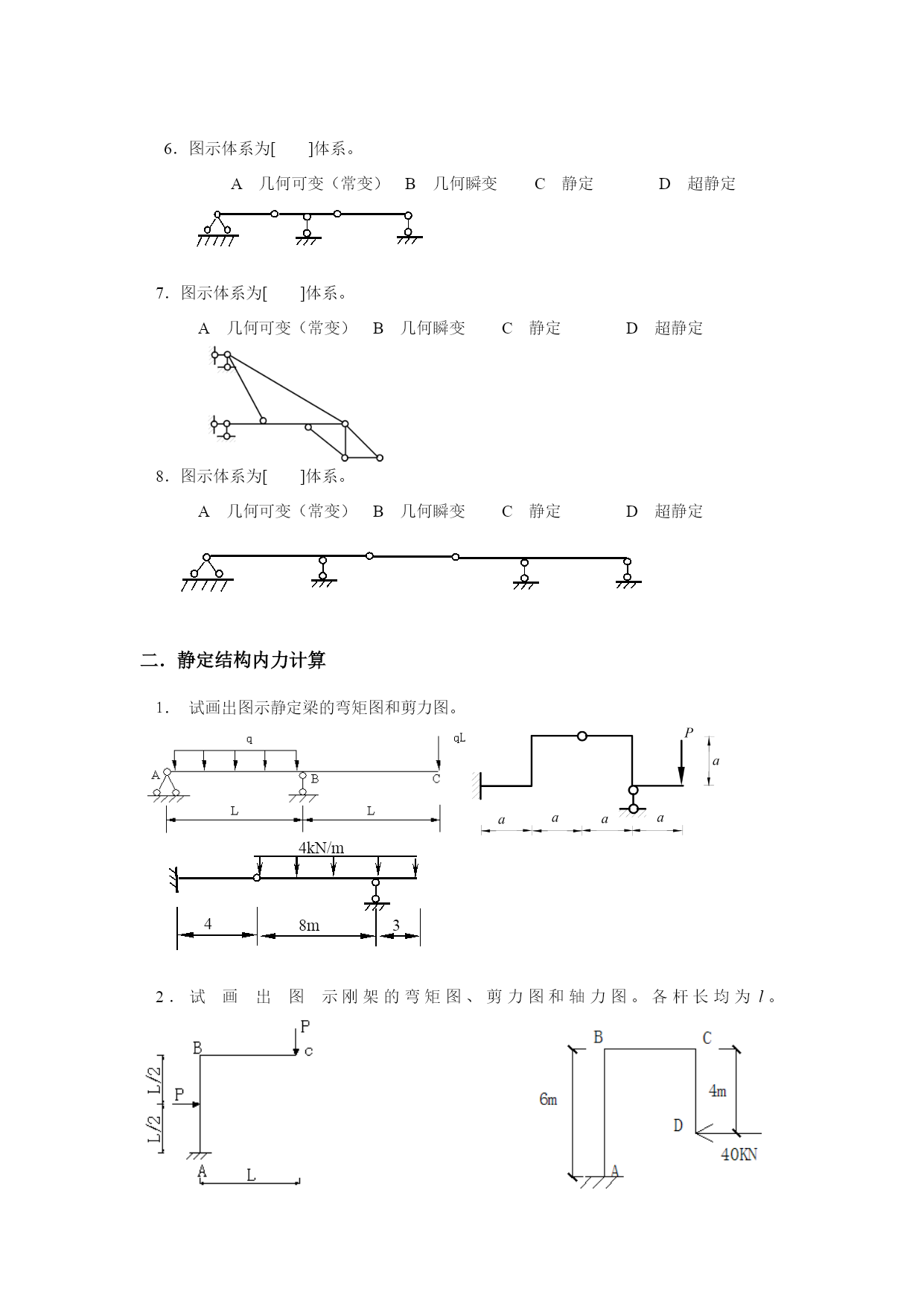

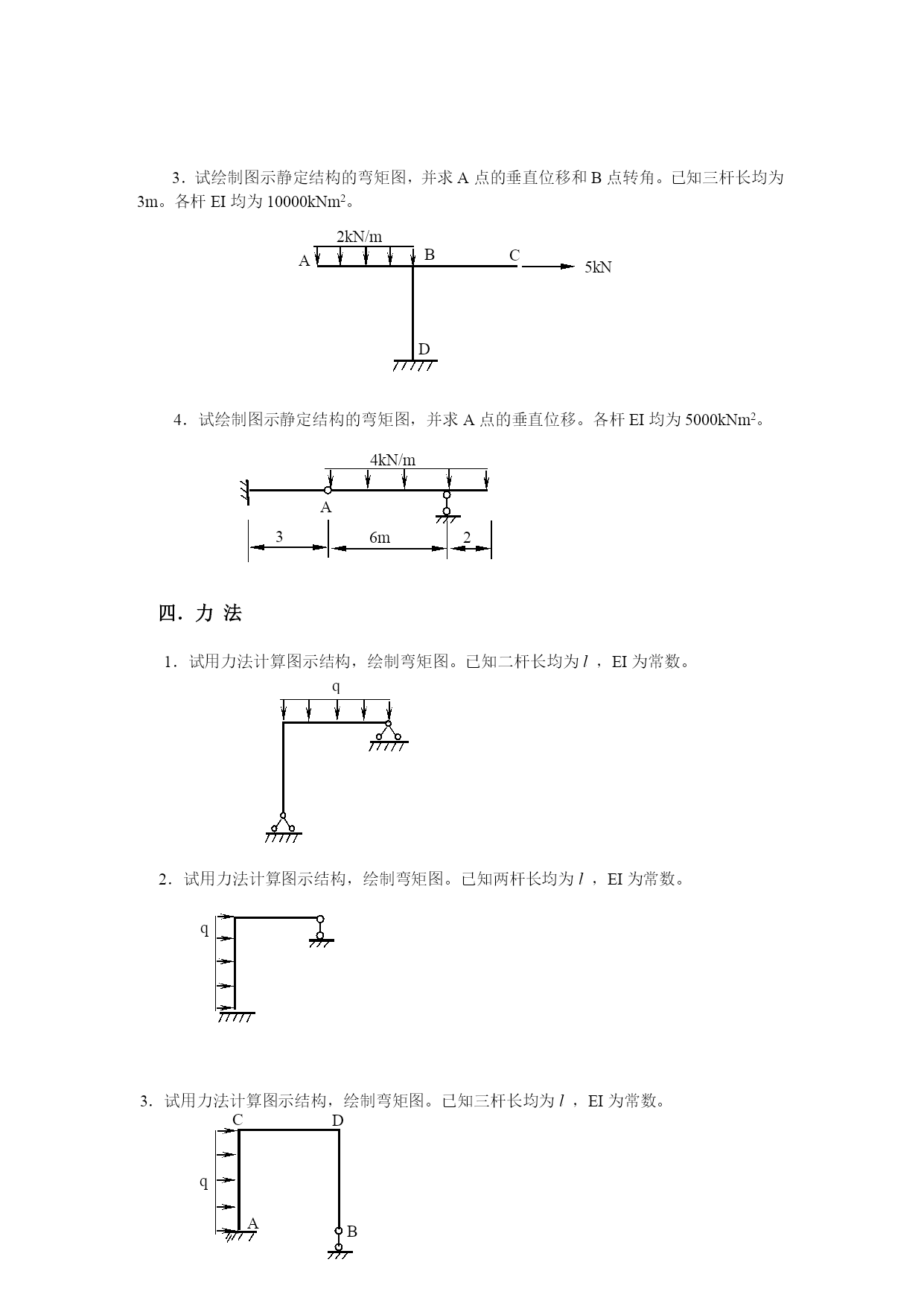

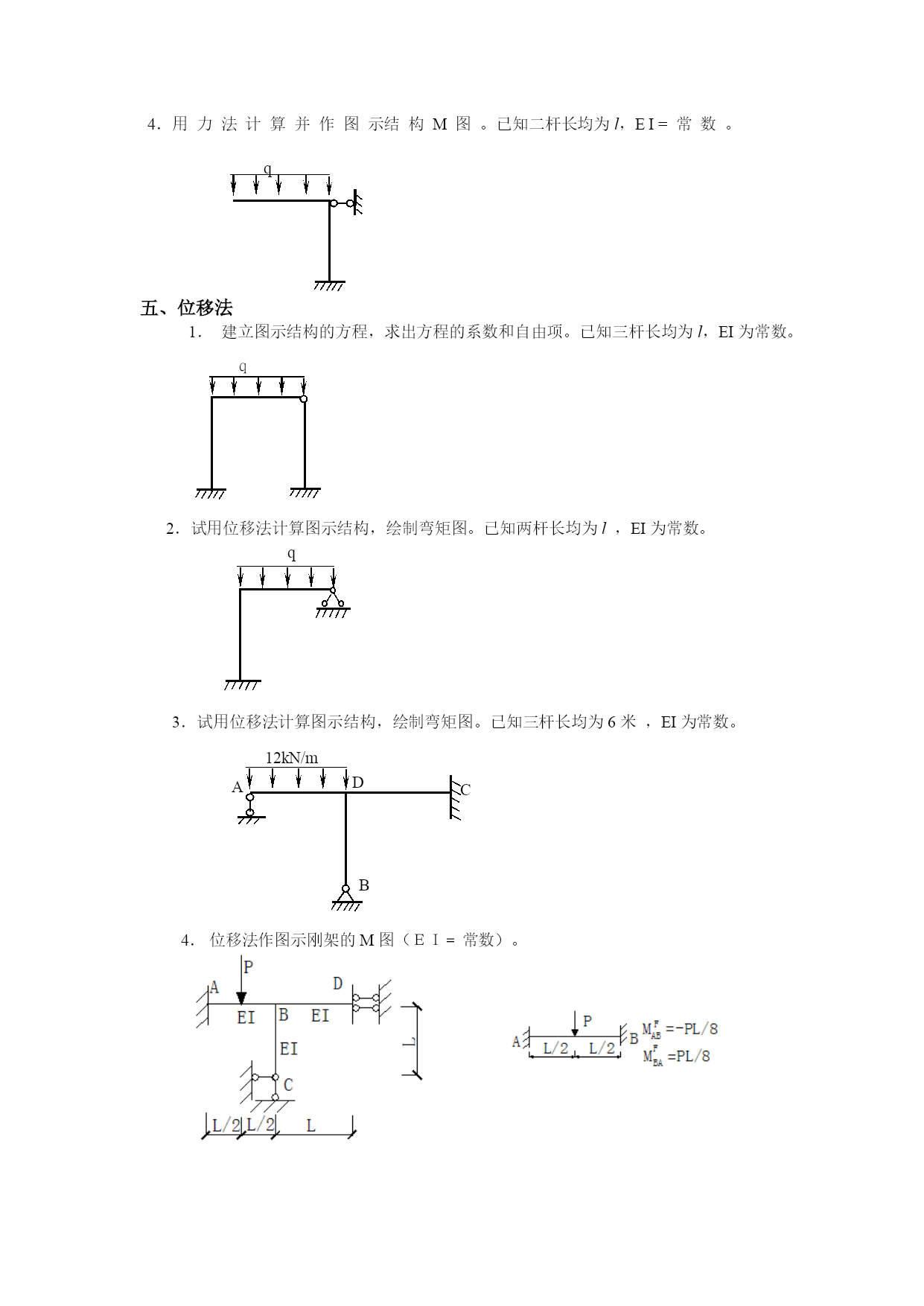

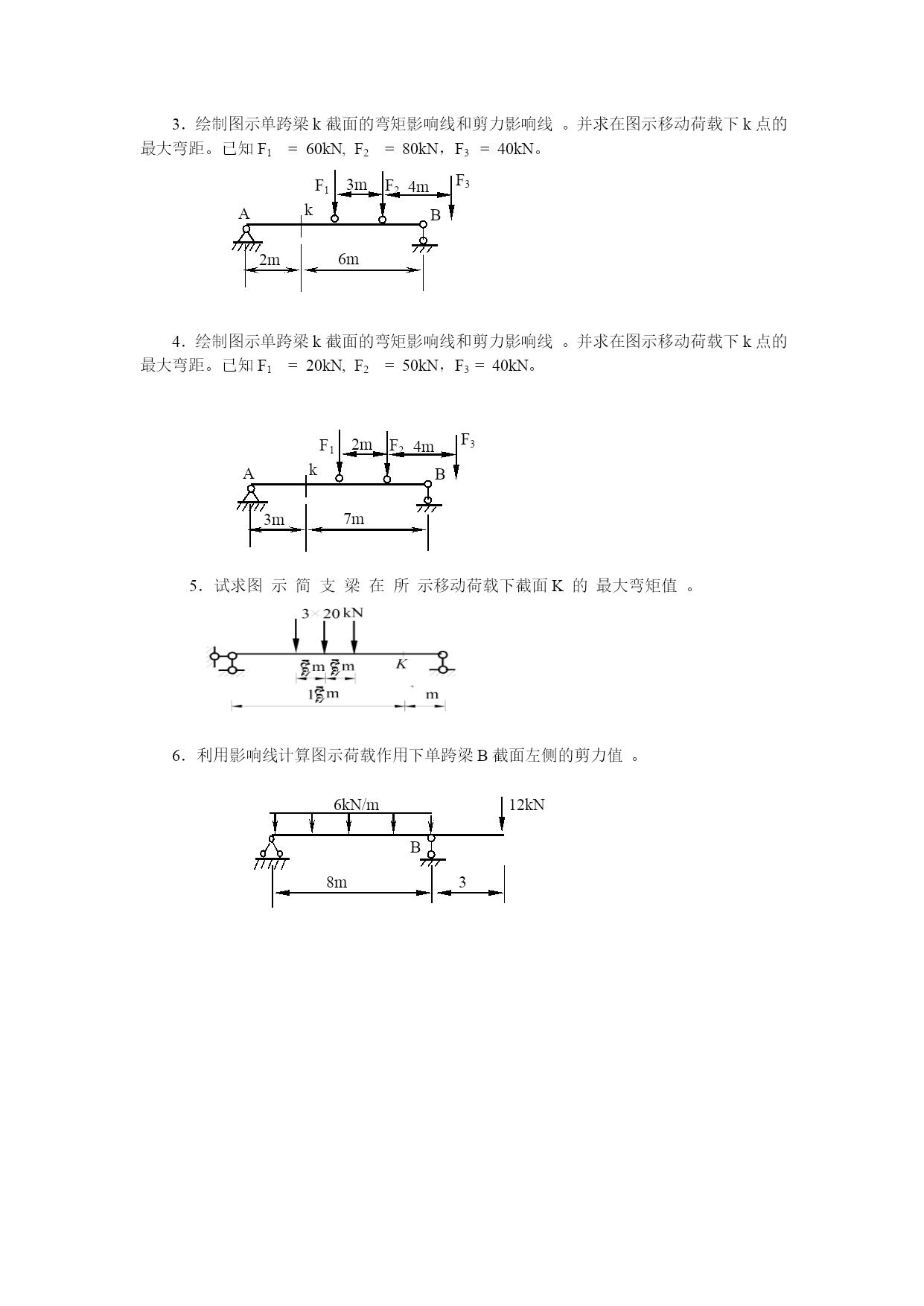

《结构力学Ｉ》期末复习题一、几何组成分析：1．图示体系为[]体系。A几何可变（常变）B几何瞬变C静定D超静定2．图示体系为[]体系。A几何可变（常变）B几何瞬变C静定D超静定3．图示体系为[]体系。A几何可变（常变）B几何瞬变C静定D超静定4．图示体系为[]体系。A几何可变（常变）B几何瞬变C静定D超静定5．图示体系为[]体系。A几何可变（常变）B几何瞬变C静定D超静定6．图示体系为[]体系。A几何可变（常变）B几何瞬变C静定D超静定7．图示体系为[]体系。A几何可变（常变）B几何瞬变C静定D超静定8．图示体系为[]体系。A几何可变（常变）B几何瞬变C静定D超静定二．静定结构内力计算1．试画出图示静定梁的弯矩图和剪力图。4图8m图32图4kN/m2．试画出图示刚架的弯矩图、剪力图和轴力图。各杆长均为l。qDCDAC4kN/mB10kN3．试求图示桁架各指定杆的轴力。已知F=30kN。bacFF2×2=4m2×3=6m3×4=12m3F2313m3m42F3Fbac4m4×3=12m三、静定结构的位移计算1．用图乘法计算图示荷载作用下外伸梁C点的竖向位移Δcy。2．试画出图示结构的弯距图。并求C点的水平位移和D点转角。已知三杆长均为l，EI为常数。qDC3．试绘制图示静定结构的弯矩图，并求A点的垂直位移和B点转角。已知三杆长均为3m。各杆EI均为10000kNm2。DAC2kN/mB5kN4．试绘制图示静定结构的弯矩图，并求A点的垂直位移。各杆EI均为5000kNm2。3图6m图22图4kN/mA四．力法1．试用力法计算图示结构，绘制弯矩图。已知二杆长均为l，EI为常数。q2．试用力法计算图示结构，绘制弯矩图。已知两杆长均为l，EI为常数。qqDCBA3．试用力法计算图示结构，绘制弯矩图。已知三杆长均为l，EI为常数。4．用力法计算并作图示结构M图。已知二杆长均为l，EI=常数。q五、位移法1．建立图示结构的方程，求出方程的系数和自由项。已知三杆长均为l，EI为常数。q2．q试用位移法计算图示结构，绘制弯矩图。已知两杆长均为l，EI为常数。3．试用位移法计算图示结构，绘制弯矩图。已知三杆长均为6米，EI为常数。ACBD12kN/m位移法作图示刚架的M图（ＥＩ﹦常数）。5．试用最简捷的方法求图示结构的弯矩图，各杆的长度l均相同。6．用位移法作图示结构M图，EI常数。六．力矩分配法1．试用力矩分配法计算图示连续梁，绘制弯矩图。EI为常数。ABCD4kN/m6m8m8m2．用力矩分配法计算图示结构的杆端弯矩。EI=常数。6m6m8mDCBA8kN/m3．试用力矩分配法计算图示结构，绘制弯矩图。EI为常数。ABCD8kN/m7m4m6m4．用力矩分配法计算图示结构，求出杆端弯矩MAF,MFG,MGB,EI=常数。4mJHFEG4FG4lI4l2210KN10KNABCD5．试用力矩分配法计算图示对称结构，绘制弯矩图。已知五杆长均为4米，EI为常数。ACBD42kN/mEF6．用力矩分配法求图示连续梁的Ｍ图(EI=常数)。30KN/mm没mBC10KNEI2m2m4mAEI七、影响线1．绘制图示单跨梁k截面的弯矩和剪力影响线。并求在图示移动荷载下k点的最大弯距。已知F1=60kN,F2=90kN。BF1Ak4m8m3mF22．绘制图示连续梁k截面的弯矩和剪力影响线。并求k截面的最大弯矩（绝对值）。k4m图6M图5图5图22图BA40kN50kN3m3．绘制图示单跨梁k截面的弯矩影响线和剪力影响线。并求在图示移动荷载下k点的最大弯距。已知F1=60kN,F2=80kN，F3=40kN。BF1Ak2m6m3mF2F34m4．绘制图示单跨梁k截面的弯矩影响线和剪力影响线。并求在图示移动荷载下k点的最大弯距。已知F1=20k
