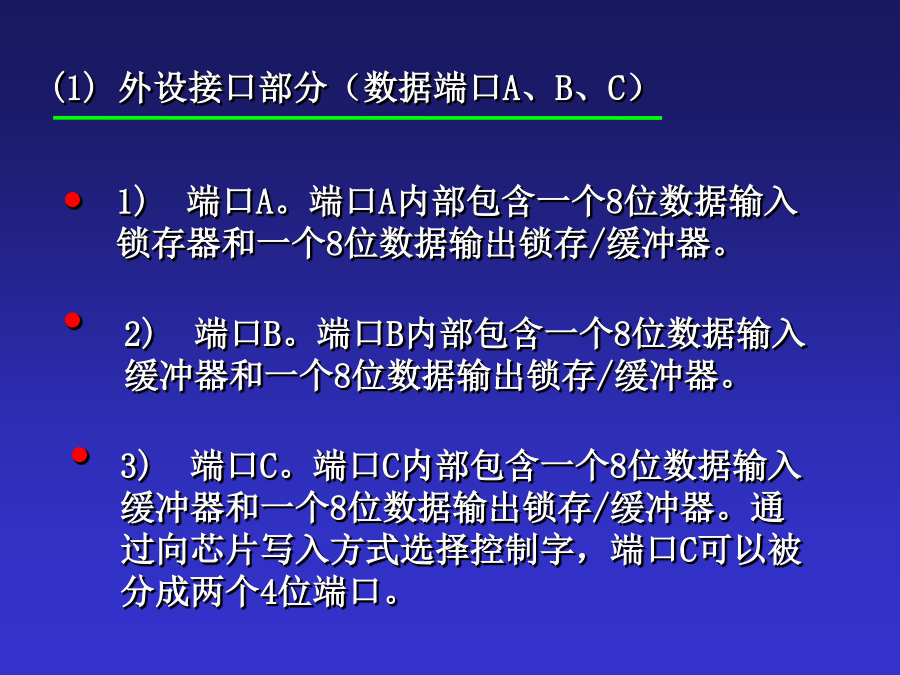

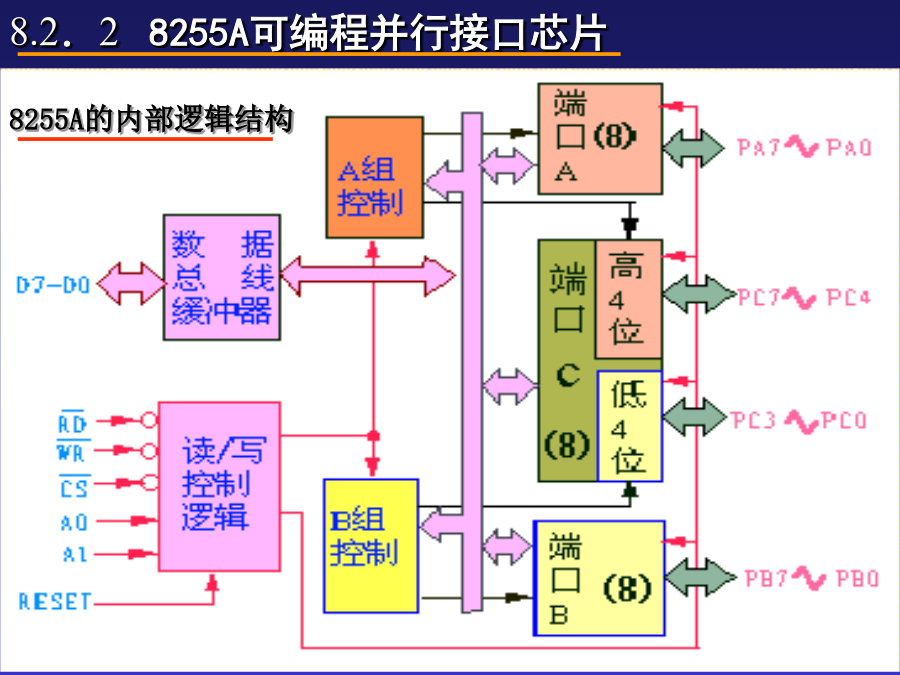

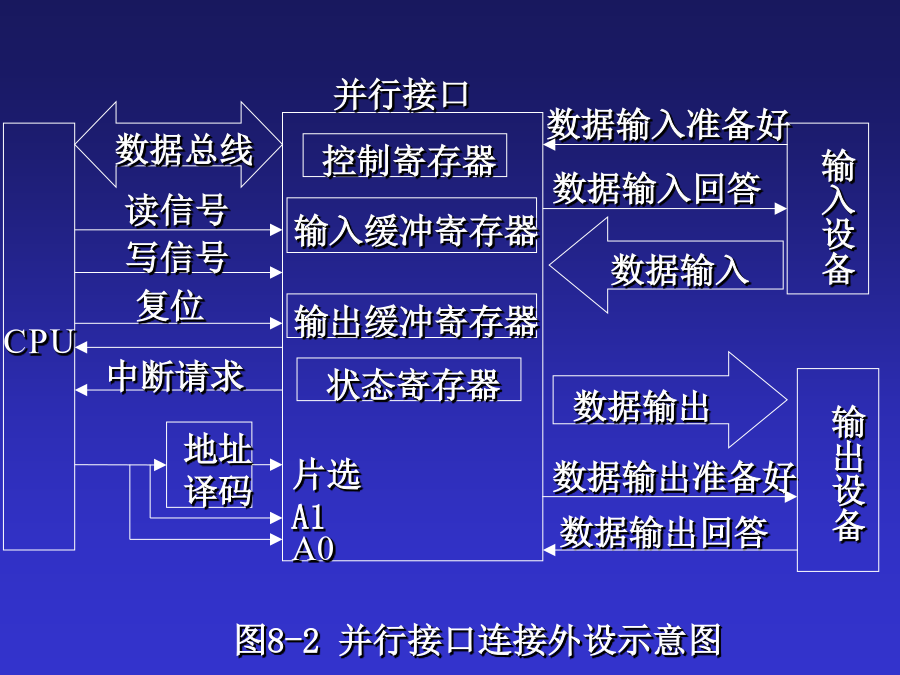

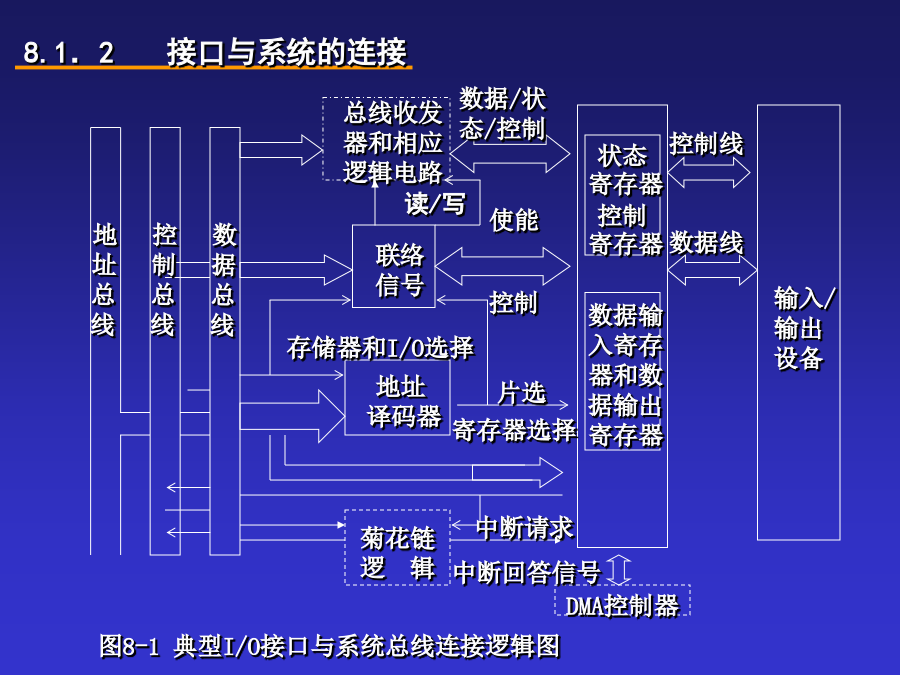

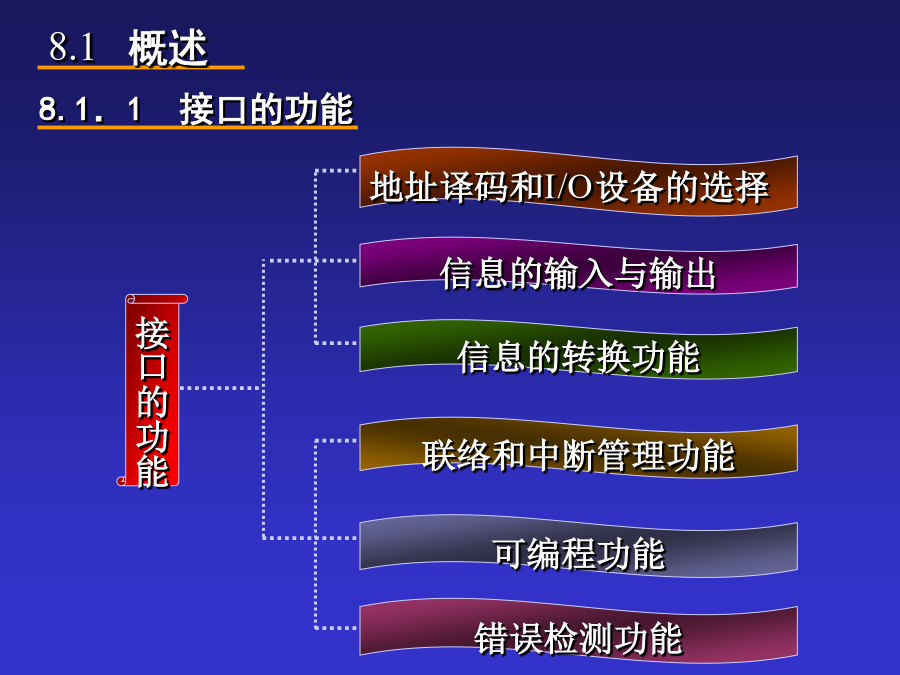

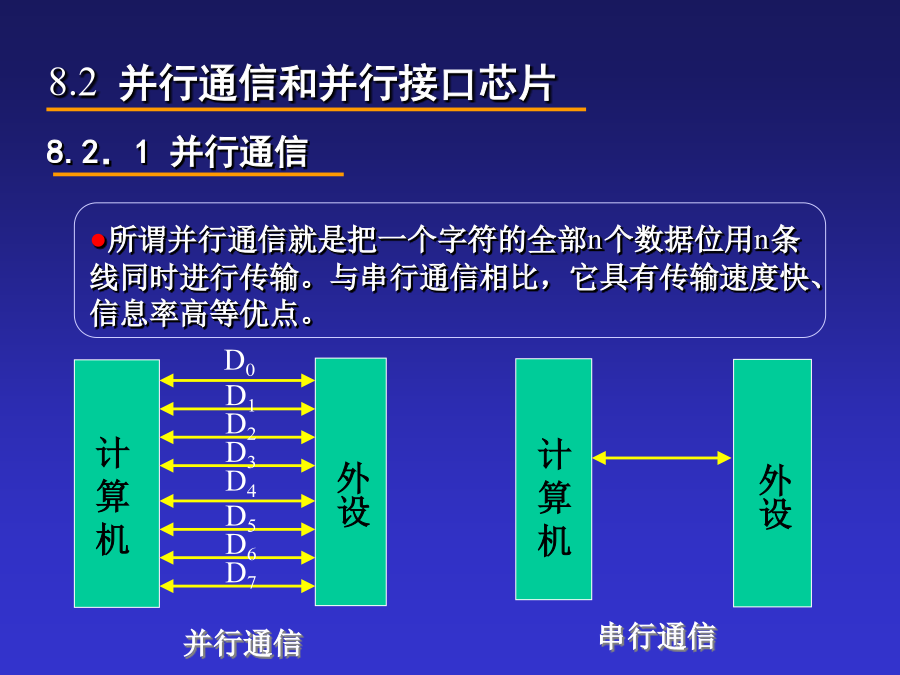

8.1概述8.1.1接口的功能8.1.2接口与系统的连接8.2并行通行和并行接口芯片8.2.1并行通信8.2.28255A可编程并行接口芯片8.3串行通信和串行接口芯片8.3.1串行通信的基本概念8.3.28251A可编程串行通信接口数据输出回答8.2．28255A可编程并行接口芯片(1)外设接口部分（数据端口A、B、C）(1)方式选择控制字PC0~30=输出1=输入【例8-1】设在某8086系统中有一个8255A芯片，8255A的D7～D0接到8086CPU数据总线的低8位，8255A的A1、A0分别接到CPU地址总线的A2、A1。若已知该芯片的四个端口地址分别为0E0H、0E2H、0E4H和0E6H，要求该8255A芯片工作在如下方式：端口A——方式0，输出端口B——方式0，输入端口C高四位——输出端口C低四位——输入XMOVAL，0EHMOVDX，00E6HOUTDX，ALMOVAL，0BHOUTDX，AL方式0与时序【例8-2】某接口设计采用一片8255A实现。其端口A连接并行打印机,端口B连接纸带读入机,8255A工作于方式0，以查询方式传送数据。8255A端口地址为：端口A：00E0H端口B：00E2H端口C：00E4H控制口：00E6H3）纸带读入机驱动程序段RDST：MOVAL，0AHOUT0E6H，ALRDLP：INAL，0E4HANDAL，08HJZRDLPINAL，0E2HMOVCL，ALMOVAL，0BHOUT0E6H，AL方式1输入（选通型输入）及时序1.A口方式1输入的预置5.方式1输入的时序图服务程序执行IN指令之后：RD信号前沿使INTR=，后沿使IBF=0从而结束一次数据输入过程6.方式1输入时，CPU~8255信息交换的方式三、方式1输出(选通型输出)及时序ACKB5.方式1输出的时序图方式1输出时CPU针对8255数据口执行OUT指令WR信号结束后，数据出现在外设数据线上OBF有效（向外设通报其数据线信息可用）使INTR无效，撤销中断请求外设取走数据后，发来ACK，ACK信号前沿使OBF无效，后沿提中断。工作在方式1输出时端口提中断的条件：OUT指令结束外设发出ACK信号且使OBF=1中断允许触发器置16.方式1输出时，CPU~8255交换信息的方式【例8-3】8255A工作于方式1，可以支持CPU以中断方式和外设进行通信，图中使用8255A的接口电路，其中字符打印机以中断方式工作。MAIN：中断服务子程序：方式选择命令字方式0的特点：8255和外设交换信息时，不需要联络线方式1、2的特点：8255和外设交换信息时，需要联络线数据口工作在方式1、2时，CPU用：3.中断允许触发器的置0、置14.8255的初始化编程快速检查程序：MOVBL，0MOVCL，10HMOVBH，04HMOVAL，CLMOVDX，PORT_COUTDX，ALROLAL，1MOVCL，ALINAL，DXANDAL，0FHCMPAL，0FHJNZFOCLADDBL，04HDECBH8.3串行通信和串行接口芯片1.全双工方式与半双工方式2.同步通信和异步通信同步通信可以分为内同步和外同步两种。是指通信中两个字符的时间间隔是不固定的，而在同一字符中的两个相邻代码间的时间间隔是固定的通信方式。在通讯中，Modem起着传输信号的作用，是一种数据通讯设备，简称DCE接收设备和发送设备称为数据终端设备，简称DTE。调制器1）近距离连接（<15m）只用3条线（发送线TXD，接收线RXD，信号地线）2.远距离连接（>15m）1）需用MODEM和专用电话线TTL输入TTL输出(4)自动产生中止字符，自动检测和处理中止字符；可产生1、1.5个或2个停止位；可检测假启动位。(5)同步方式下，波特率为0～64Kb/s；异步方式下，波特率为0～192Kb/s。(6)全双工方式；双缓冲的发送器和接收器。(7)具有自动错误检测功能，可检测奇偶错、数据丢失和帧错误，用户可通过输入状态寄存器内容进行查询。(8)全部输入/输出与TTL兼容。8.4计数器/定时器接口电路可编程计数器/定时器具有两种功能：数据总线8.4.28253可编程计数器/定时器8253的内部结构8253的内部结构如图数据线D7～D0——8位，双向、三态，用于8253与CPU之间的数据传送。包括：向8253写控制字，送计数初值及读计数器的现行值。CS计数初值—在CLK的下降沿时，计数器执行部件从初值开始作减1计数；其中0是最大初值，1是最小初值；16位当前计数值锁存器计数器(1)8253初始化编程(2)8253的工作方式8253的6种工作方式*CW写入，OU
