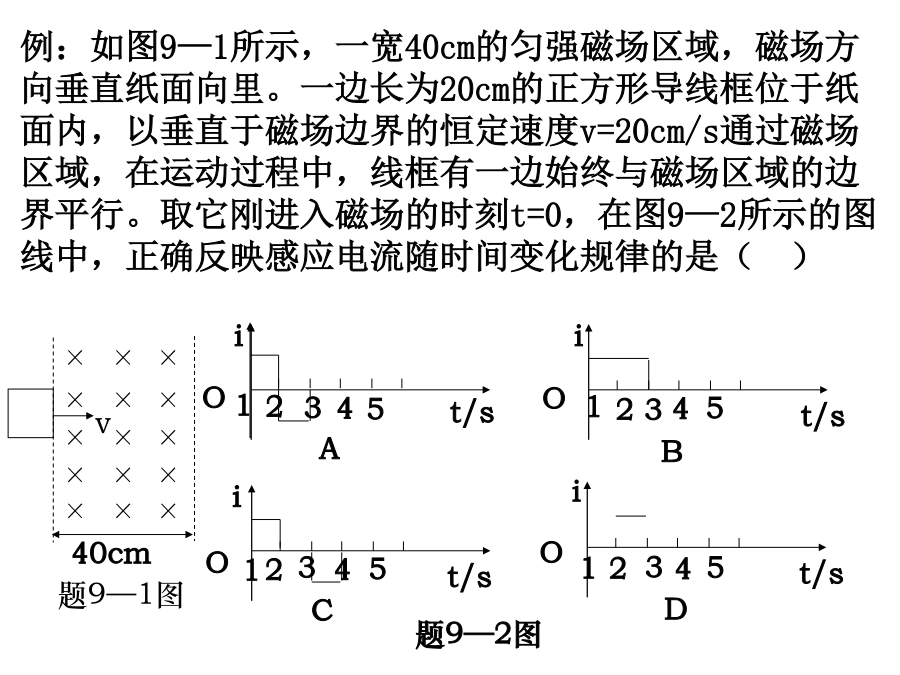

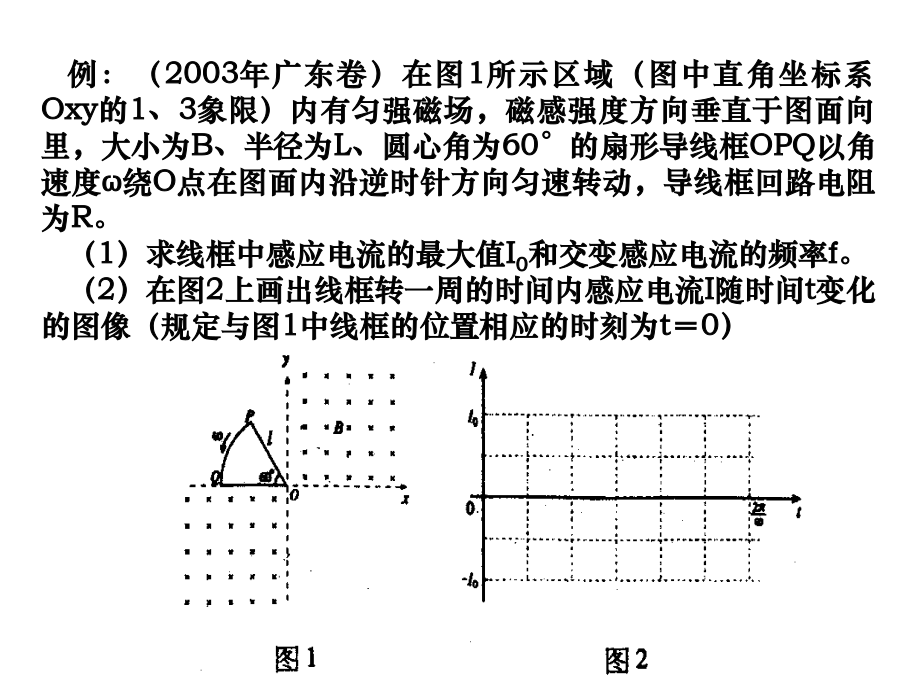

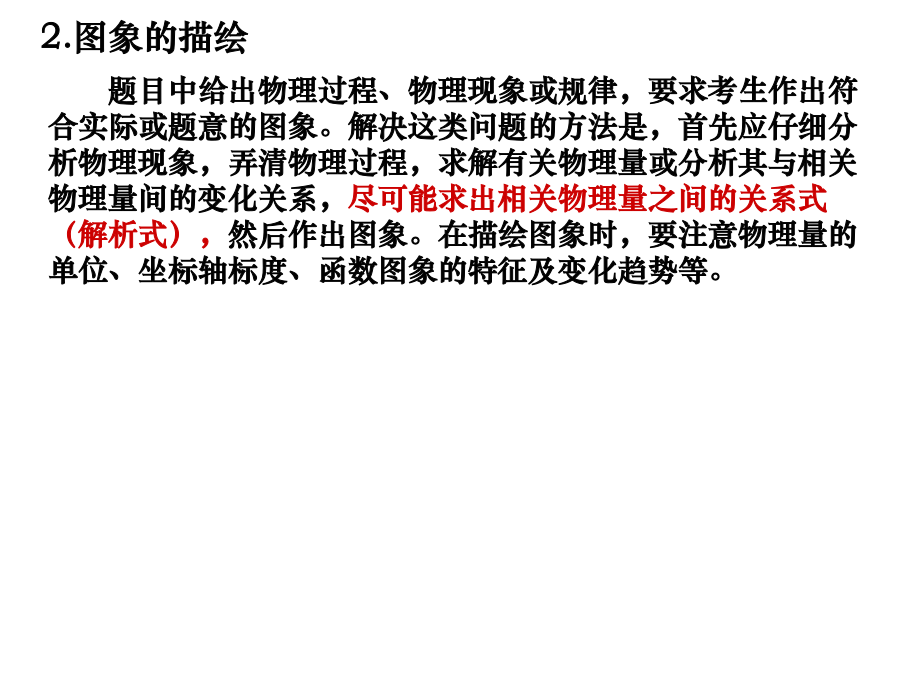

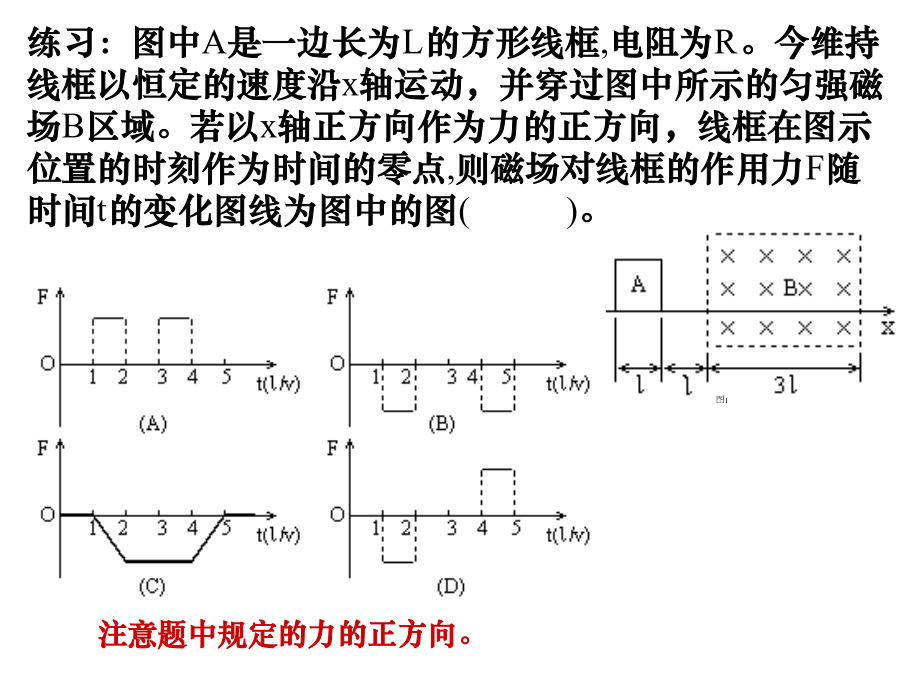

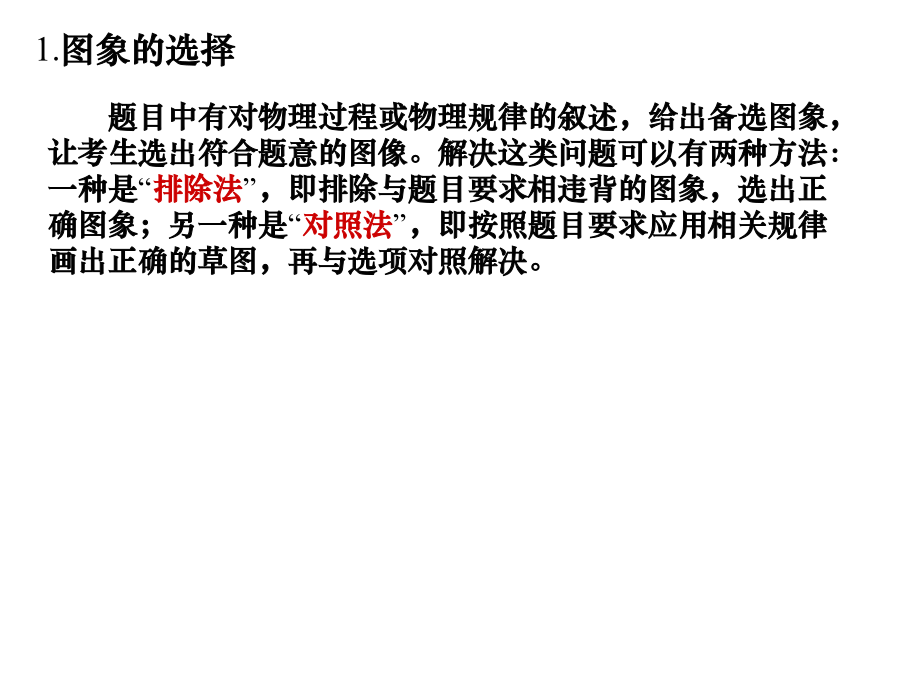

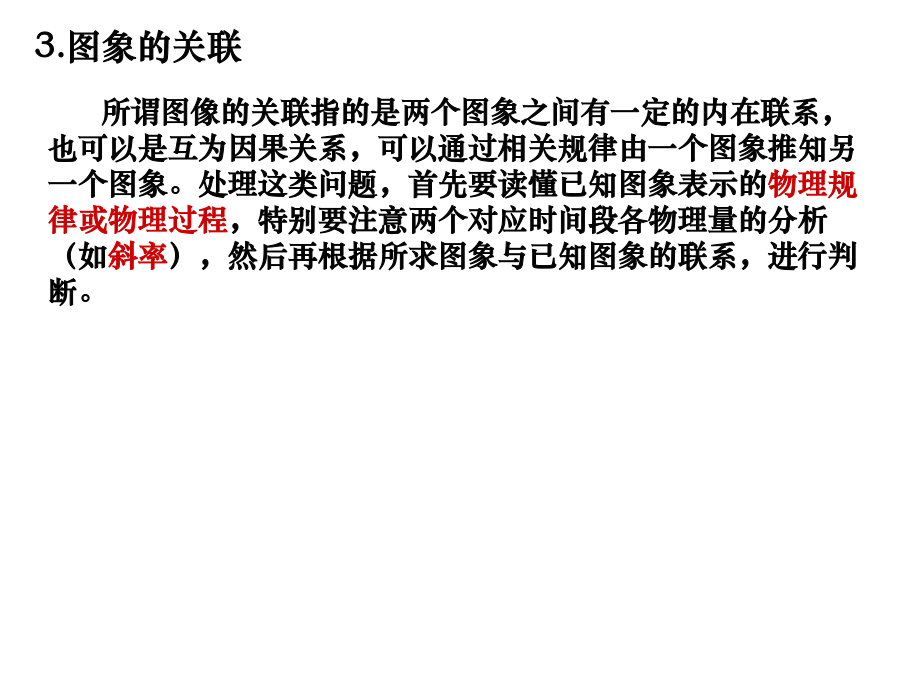

专题二图像问题电磁感应的图象问题是高考中的热点问题，它要求考生做到三会：会识图——认识图象，理解图象的物理意义；会作图——依据物理现象、物理过程、物理规律画出相应的图象；会用图——能用图象分析、描述电磁感应过程，用图象法解决问题。1.图象的选择题9—1图练习：图中A是一边长为L的方形线框,电阻为R。今维持线框以恒定的速度沿x轴运动，并穿过图中所示的匀强磁场B区域。若以x轴正方向作为力的正方向，线框在图示位置的时刻作为时间的零点,则磁场对线框的作用力F随时间t的变化图线为图中的图()。例：如图所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感应强度按图8—2所示的方式随时间变化时，导体圆环将受到向上的磁场作用力？（）2.图象的描绘例：（2003年广东卷）在图1所示区域（图中直角坐标系Oxy的1、3象限）内有匀强磁场，磁感强度方向垂直于图面向里，大小为B、半径为L、圆心角为60°的扇形导线框OPQ以角速度ω绕O点在图面内沿逆时针方向匀速转动，导线框回路电阻为R。（1）求线框中感应电流的最大值I0和交变感应电流的频率f。（2）在图2上画出线框转一周的时间内感应电流I随时间t变化的图像（规定与图1中线框的位置相应的时刻为t＝0）3.图象的关联例：一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图甲所示。磁感应强度B随t的变化规律如图乙所示。以I表示线圈中的感应电流，以图甲线圈顺时针方向为电流的正方向，则以下的图中(图丙)正确的是（）4.用图象计算或求解问题一正方形闭合导线框abcd，边长L=0.1m，各边电阻为1Ω，bc边位于x轴上，在x轴原点O右方有宽L=0.1m、磁感应强度为1T、方向垂直纸面向里的匀强磁场区域，如图所示，当线框以恒定速度4m/s沿x轴正方向穿越磁场区域过程中，下面个图可正确表示线框进入到穿出磁场过程中，ab边两端电势差Uab随位置变化情况的是（）
