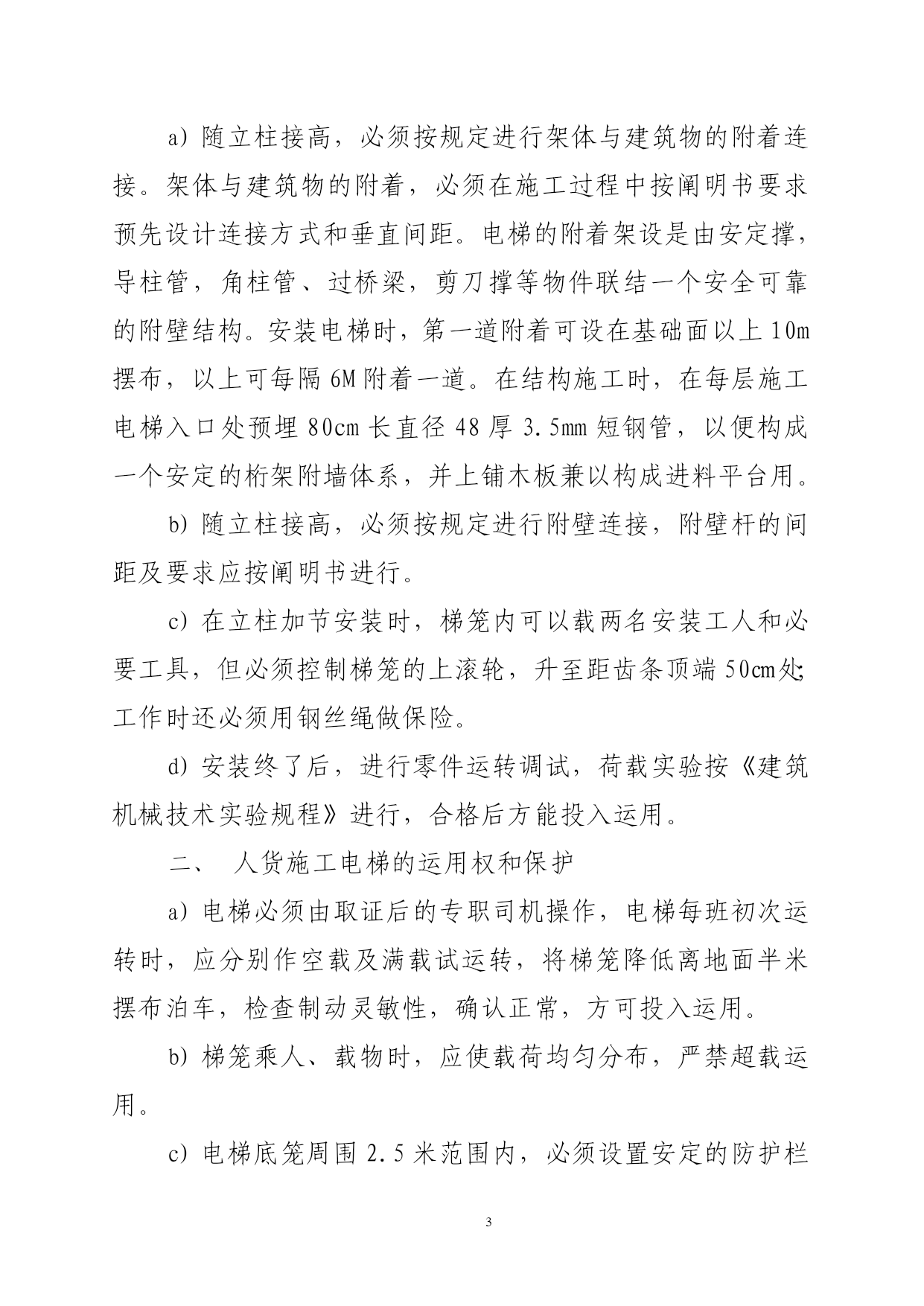

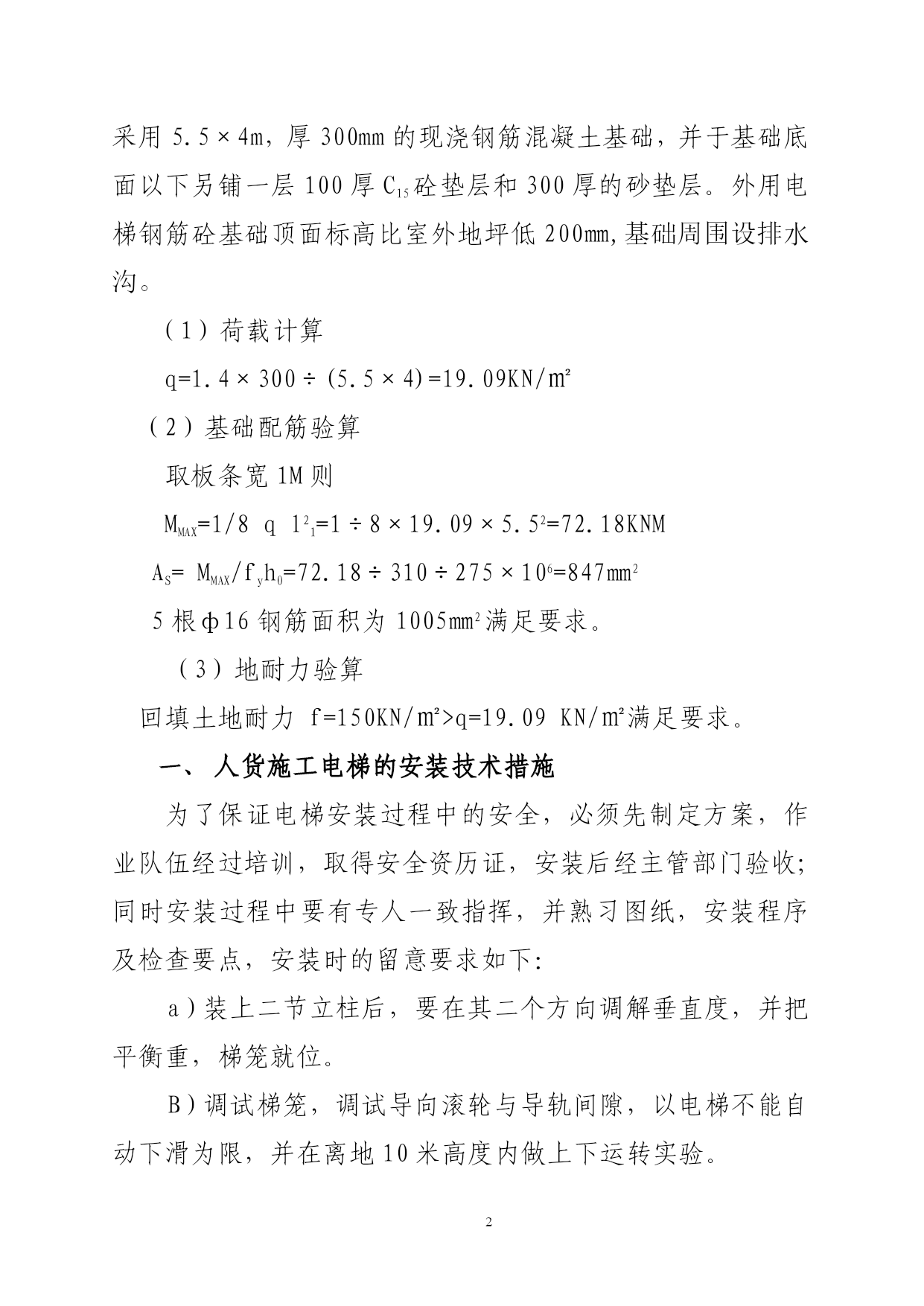

PAGEPAGE8人货施工电梯施工方案一、工程概况本工程为三明市三元区人民法院审讯法庭综合大楼，共十三层,地下一层，地上十二层，建筑室外地面到屋面高度为49.6M。二、人货施工电梯产品要求及施工前的工艺要求1、本工程选用人货施工电梯一部，双梯笼总载重达到12人或2T，、最大搭设高度100m，负责施工人员，小型工具、砖、装璜材料和零星材料的垂直运输。2、施工电梯附着在建筑物外侧、以齿条传动，架体与建筑结构附着从保证架体不变，特别梯笼上下运转中载人，是施工现场大型装备具有必然风险性的装备，这就要求电梯及其配件均应为合格产品，运用时不得任意改变原机的结构和电气线路安全及功能。3、安装终了后，进行零件运转调试，荷载实验按《建筑机械技术实验规范》进行，合格后方可投入运用。三、施工电梯基础的设计与处理1、电梯的中心至建筑物的距离，应按阐明并根据现场施工条件确定，优先选用较小的距离。普通地耐力应不小于10T/㎡，浇C25砼基础，在本工程中，电梯的拟定架设高度约为56m摆布，其自重23T，取满载运转时总分量为30T，经设计采用5.5×4m，厚300mm的现浇钢筋混凝土基础，并于基础底面以下另铺一层100厚C15砼垫层和300厚的砂垫层。外用电梯钢筋砼基础顶面标高比室外地坪低200㎜,基础周围设排水沟。（1）荷载计算q=1.4×300÷(5.5×4)=19.09KN/㎡（2）基础配筋验算取板条宽1M则MMAX=1/8ql21=1÷8×19.09×5.52=72.18KNMAS=MMAX/fyh0=72.18÷310÷275×106=847㎜25根ф16钢筋面积为1005㎜2满足要求。（3）地耐力验算回填土地耐力f=150KN/㎡>q=19.09KN/㎡满足要求。人货施工电梯的安装技术措施为了保证电梯安装过程中的安全，必须先制定方案，作业队伍经过培训，取得安全资历证，安装后经主管部门验收；同时安装过程中要有专人一致指挥，并熟习图纸，安装程序及检查要点，安装时的留意要求如下：a）装上二节立柱后，要在其二个方向调解垂直度，并把平衡重，梯笼就位。B）调试梯笼，调试导向滚轮与导轨间隙，以电梯不能自动下滑为限，并在离地10米高度内做上下运转实验。随立柱接高，必须按规定进行架体与建筑物的附着连接。架体与建筑物的附着，必须在施工过程中按阐明书要求预先设计连接方式和垂直间距。电梯的附着架设是由安定撑，导柱管，角柱管、过桥梁，剪刀撑等物件联结一个安全可靠的附壁结构。安装电梯时，第一道附着可设在基础面以上10m摆布，以上可每隔6M附着一道。在结构施工时，在每层施工电梯入口处预埋80cm长直径48厚3.5mm短钢管，以便构成一个安定的桁架附墙体系，并上铺木板兼以构成进料平台用。随立柱接高，必须按规定进行附壁连接，附壁杆的间距及要求应按阐明书进行。在立柱加节安装时，梯笼内可以载两名安装工人和必要工具，但必须控制梯笼的上滚轮，升至距齿条顶端50㎝处；工作时还必须用钢丝绳做保险。安装终了后，进行零件运转调试，荷载实验按《建筑机械技术实验规程》进行，合格后方能投入运用。人货施工电梯的运用权和保护电梯必须由取证后的专职司机操作，电梯每班初次运转时，应分别作空载及满载试运转，将梯笼降低离地面半米摆布泊车，检查制动灵敏性，确认正常，方可投入运用。梯笼乘人、载物时，应使载荷均匀分布，严禁超载运用。电梯底笼周围2.5米范围内，必须设置安定的防护栏杆，各停靠层的过桥和运输通道应平整牢固，出入口的栏杆应安全可靠。限速器、制动器等安全安装必须由专人管理，并按规定进行调试检查，保持灵敏可靠。在电梯未切断总电源开关前，司机不能离开操纵岗位。作业后，将梯笼降低至底层，各控制开关板至零位，切断电源，锁好闸箱和梯门。风力达到六级以上，应中止运用，并将梯笼降到底层。三、人货施工电梯的拆卸为了保证电梯拆除过程中的安全，必须制定拆卸方式，要有专人指挥的作业队伍进行拆卸，并要熟习图纸，拆卸程序。拆卸的留意要点如下：1、在进行拆卸作业时，先把平衡铁拆下放平，拆下钢丝绳及天轮组。2、把梯笼升至接近柱顶处，拆除立柱标准节。作业时应按第7条中的措施进行。3、安装拆除附壁杆和各层通道架设铺板时，梯笼应随之停置在作业层的高度，不能在拆除过程中，梯笼同时上下运转。4、安装和拆除人员必须按高处作业要求，挂好安全带。七、施工电梯安全操作规程施工电梯司机必须身体健康，无意脏病和高血压病患者，经专门学习，考核合格者持有特种作业操作答应证，方可任电梯司机。施工电梯必须定人定机，非电梯司机严禁操动电梯开关。电梯司机必须熟习电梯的构造原理及技术功能，应严厉恪守安全操作规程，严禁擅离工作岗位。电梯司机严禁酒后开机，在操作中必须思想集
