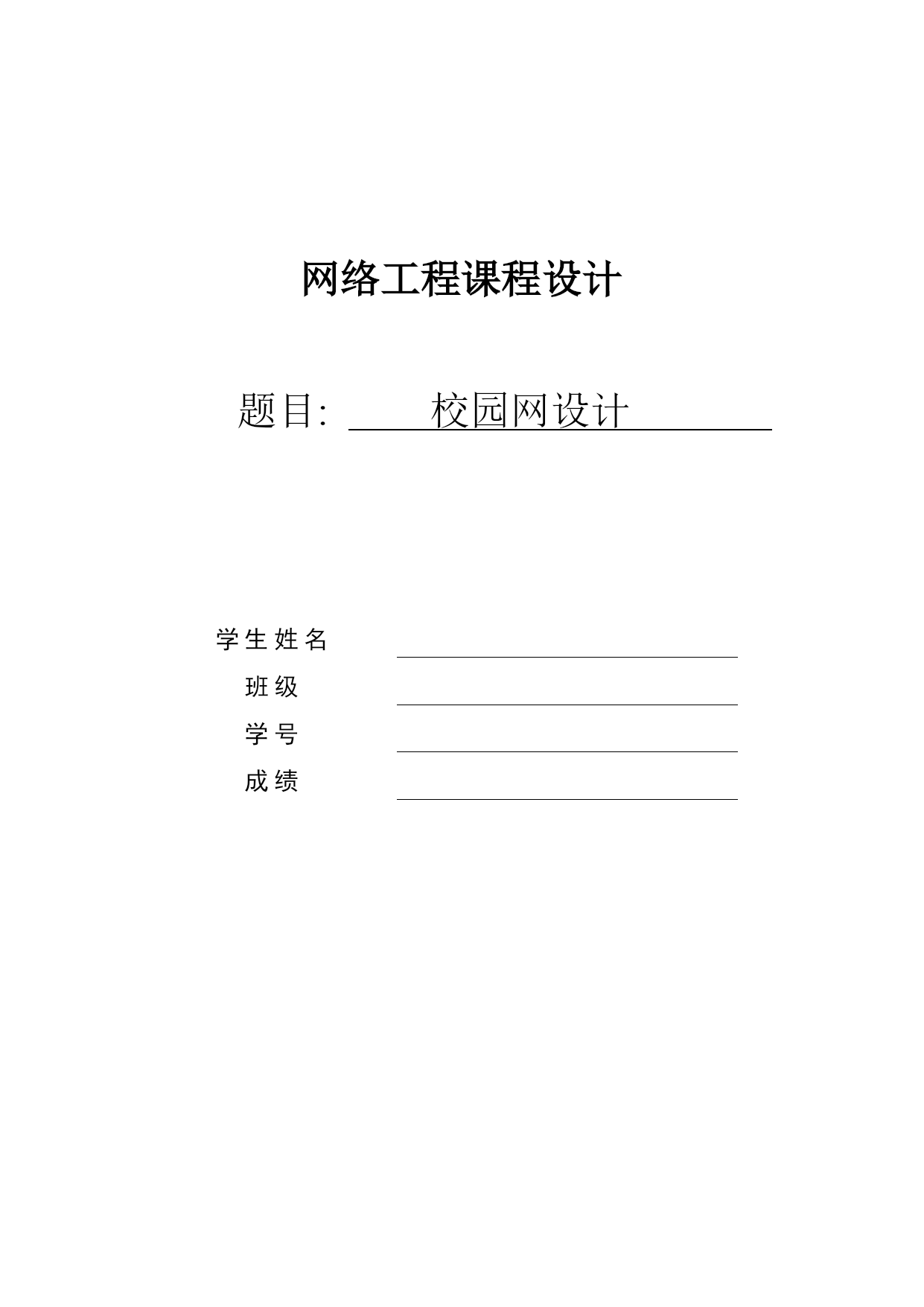

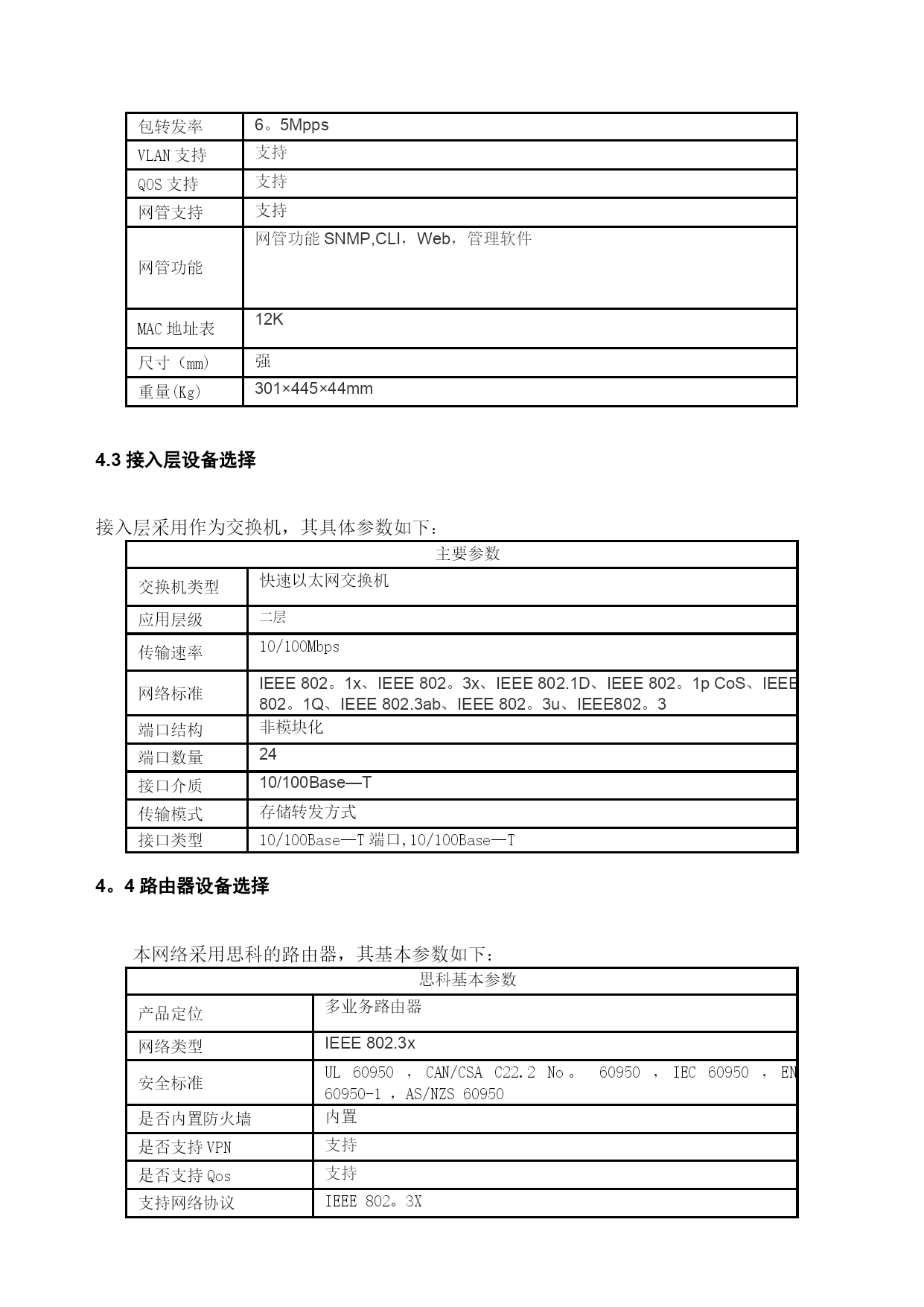

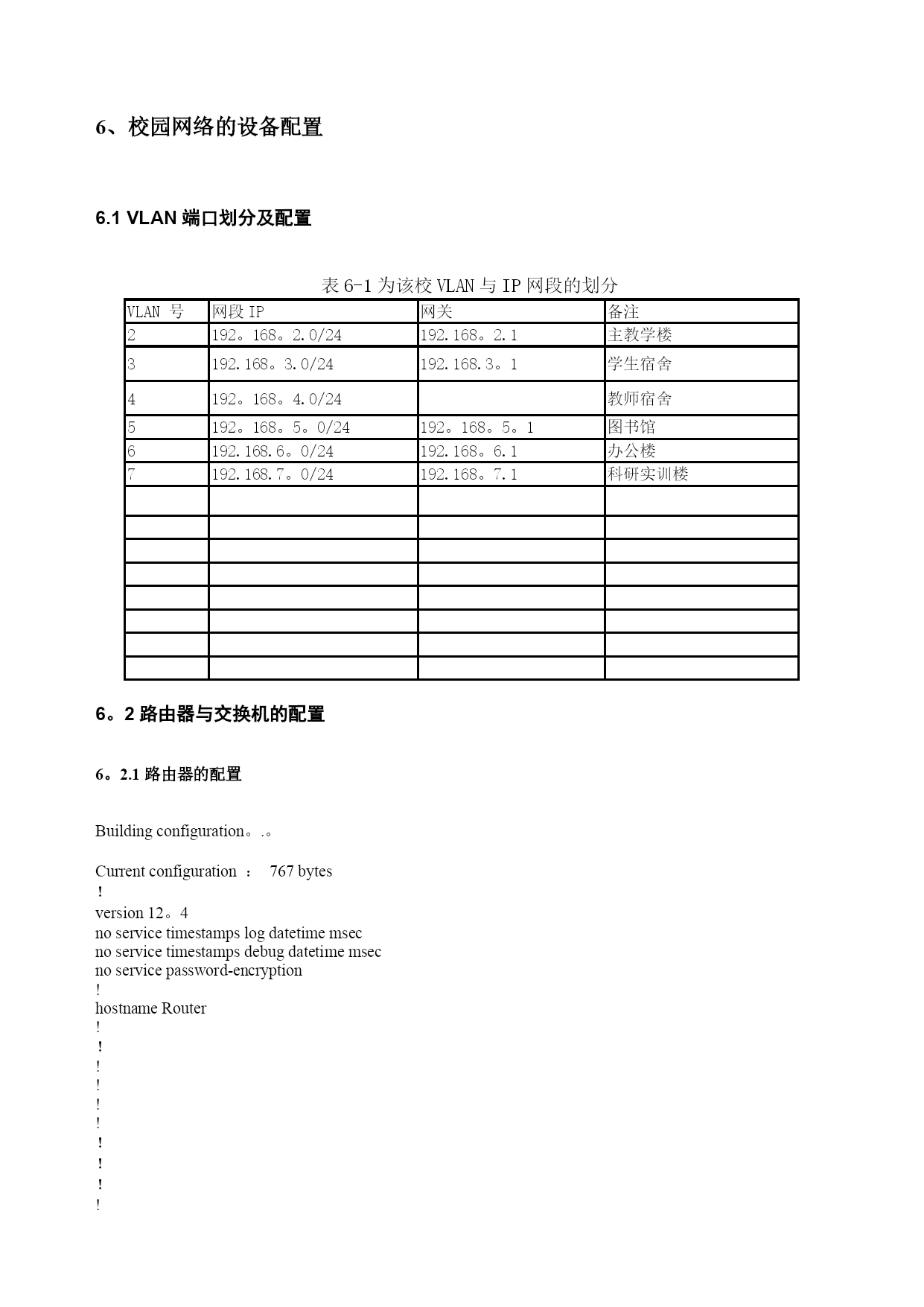

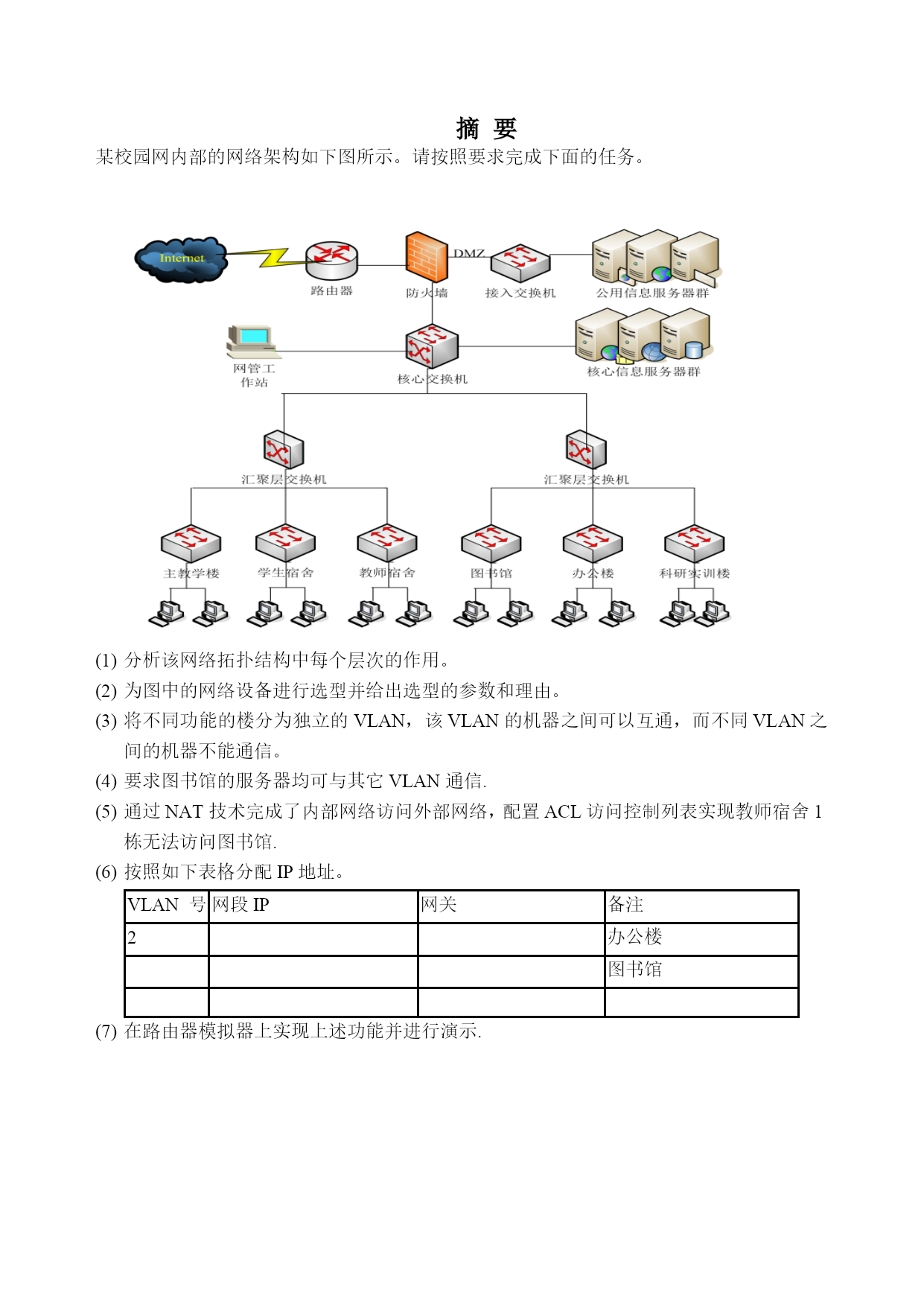

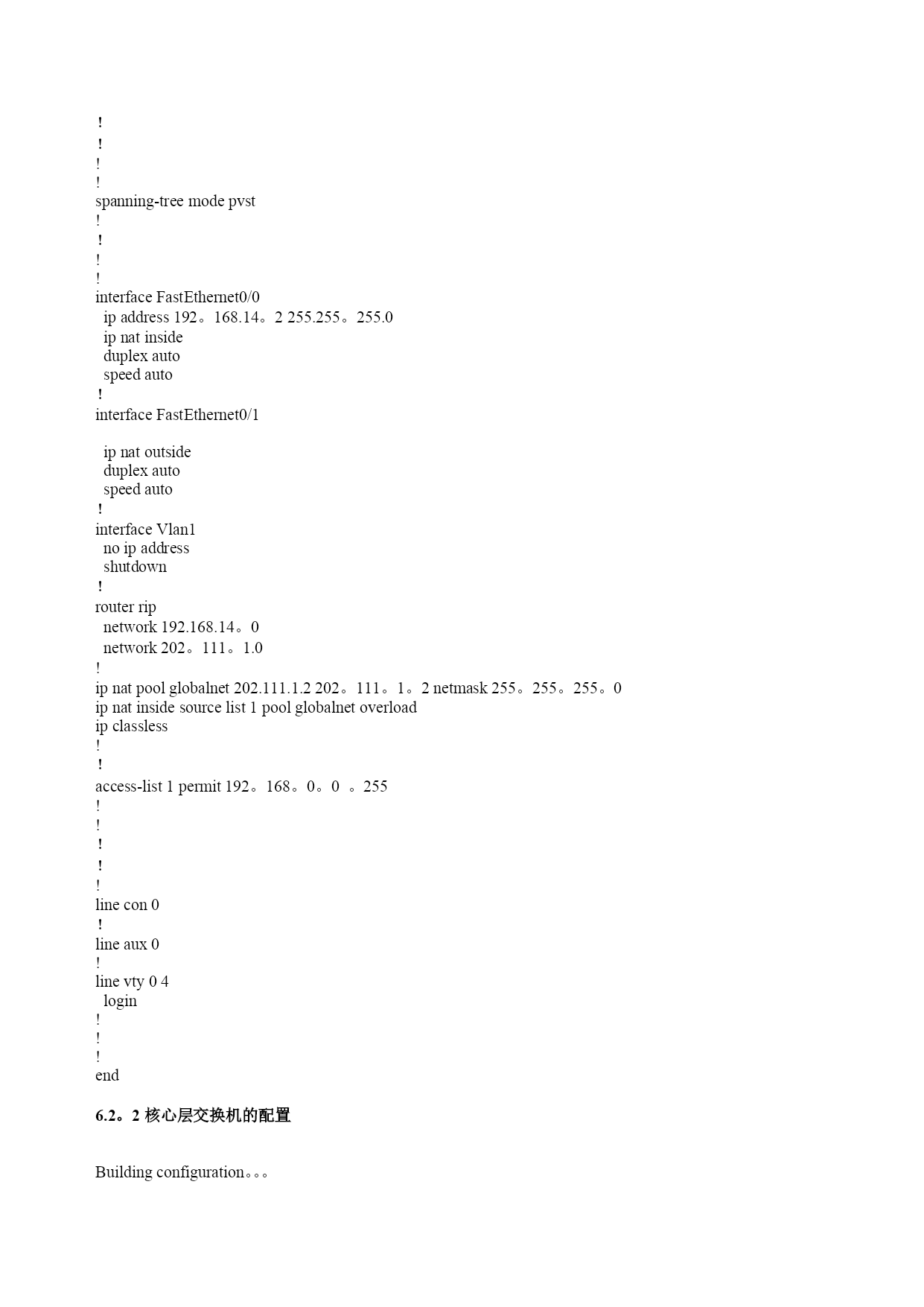

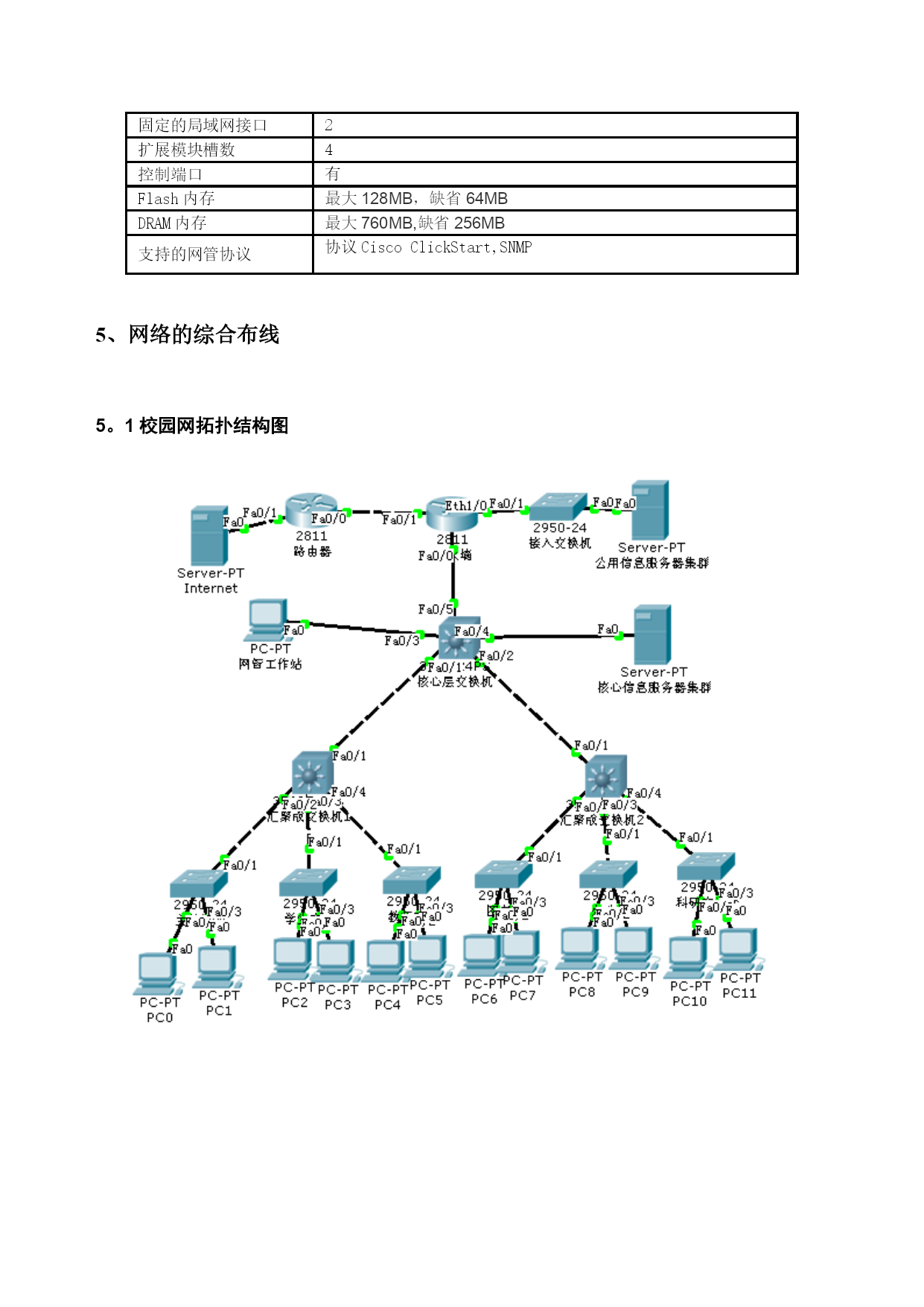

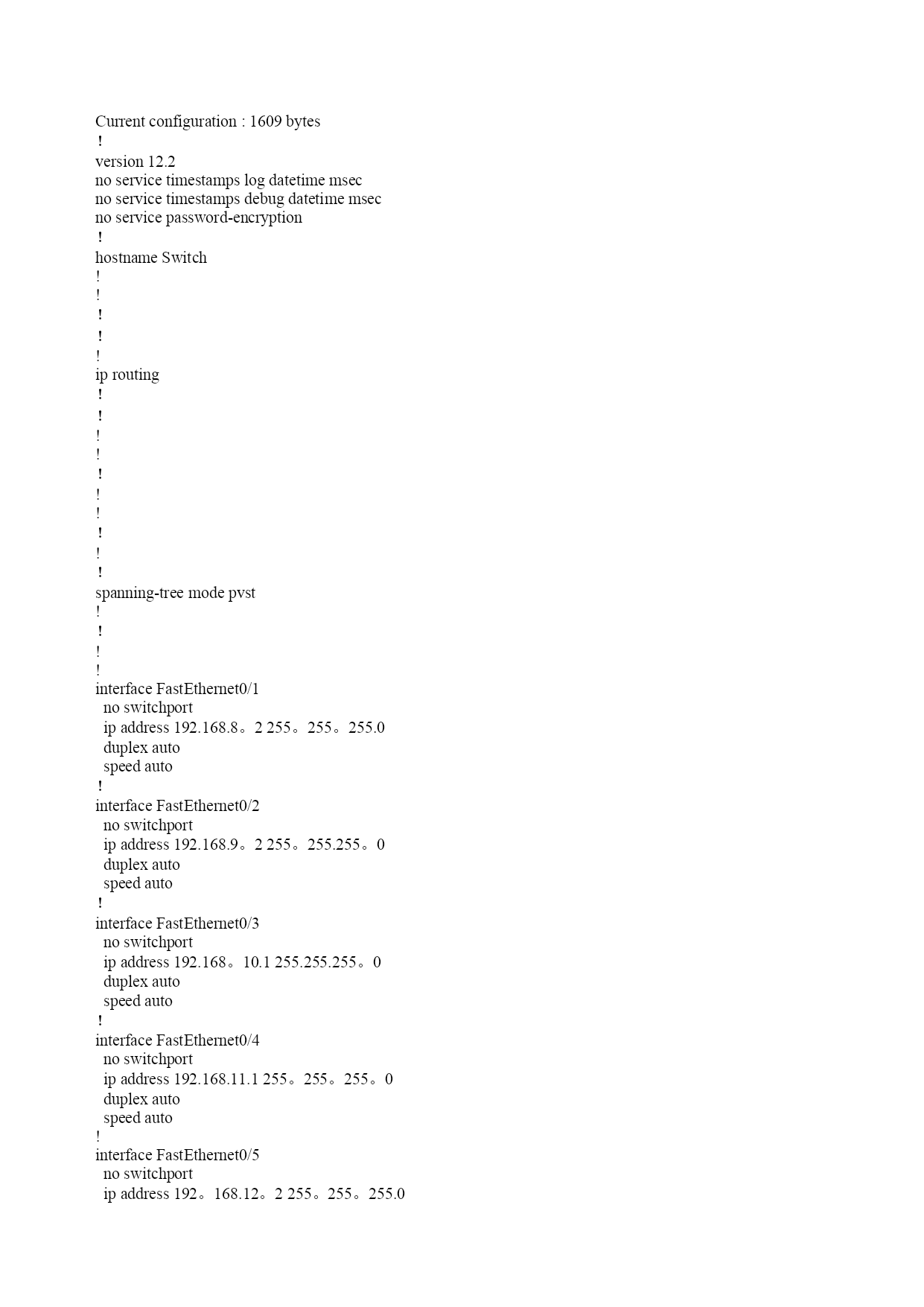

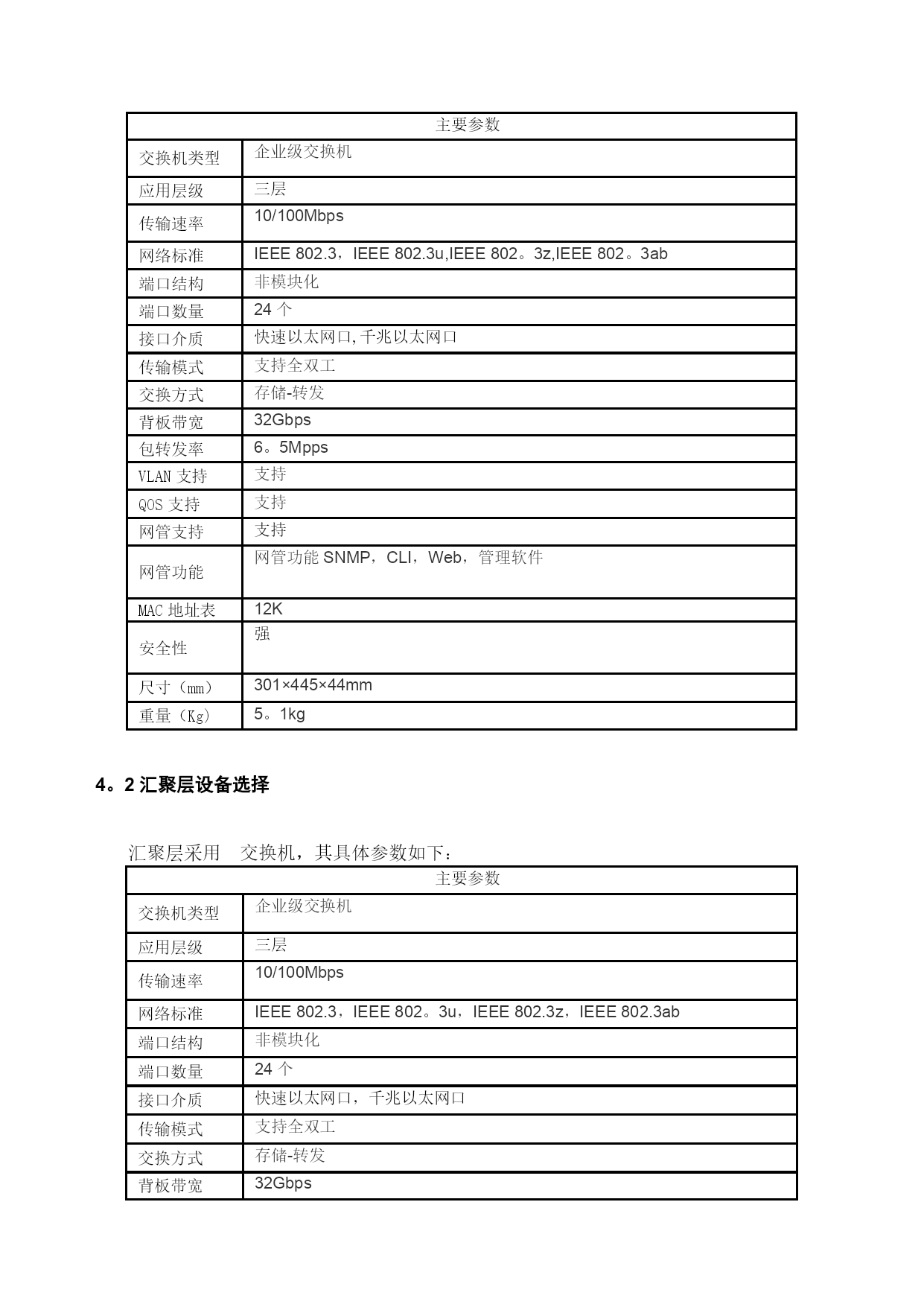

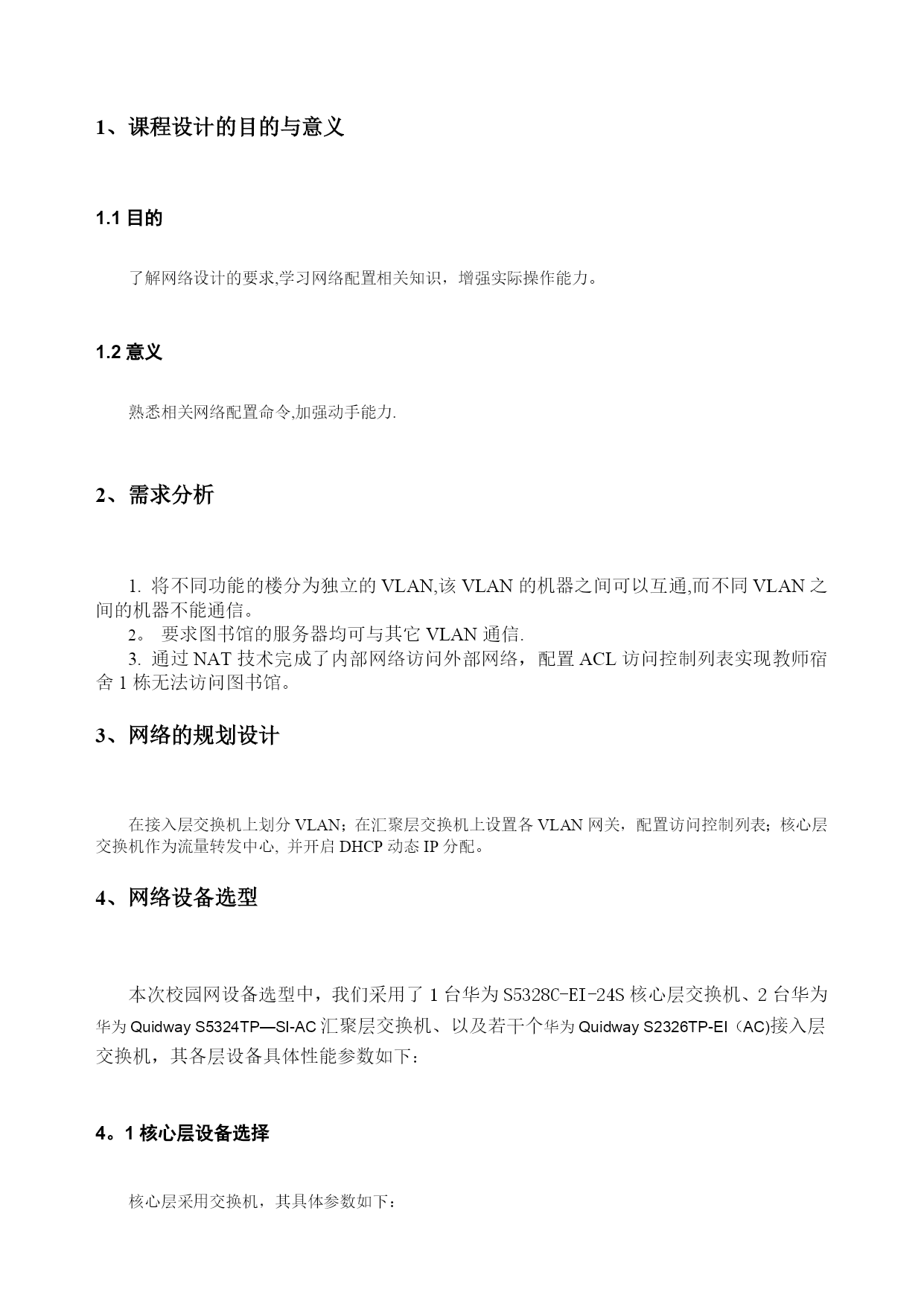

网络工程课程设计2(可以直接使用，可编辑优秀版资料，欢迎下载）网络工程课程设计题目:校园网设计学生姓名班级学号成绩摘要某校园网内部的网络架构如下图所示。请按照要求完成下面的任务。分析该网络拓扑结构中每个层次的作用。为图中的网络设备进行选型并给出选型的参数和理由。将不同功能的楼分为独立的VLAN，该VLAN的机器之间可以互通，而不同VLAN之间的机器不能通信。要求图书馆的服务器均可与其它VLAN通信.通过NAT技术完成了内部网络访问外部网络，配置ACL访问控制列表实现教师宿舍1栋无法访问图书馆.按照如下表格分配IP地址。VLAN号网段IP网关备注2办公楼图书馆在路由器模拟器上实现上述功能并进行演示.1、课程设计的目的与意义1.1目的了解网络设计的要求,学习网络配置相关知识，增强实际操作能力。1.2意义熟悉相关网络配置命令,加强动手能力.2、需求分析1.将不同功能的楼分为独立的VLAN,该VLAN的机器之间可以互通,而不同VLAN之间的机器不能通信。2。要求图书馆的服务器均可与其它VLAN通信.3.通过NAT技术完成了内部网络访问外部网络，配置ACL访问控制列表实现教师宿舍1栋无法访问图书馆。3、网络的规划设计在接入层交换机上划分VLAN；在汇聚层交换机上设置各VLAN网关，配置访问控制列表；核心层交换机作为流量转发中心,并开启DHCP动态IP分配。4、网络设备选型本次校园网设备选型中，我们采用了1台华为S5328C-EI-24S核心层交换机、2台华为华为QuidwayS5324TP—SI-AC汇聚层交换机、以及若干个华为QuidwayS2326TP-EI（AC)接入层交换机，其各层设备具体性能参数如下：4。1核心层设备选择核心层采用交换机，其具体参数如下：主要参数交换机类型企业级交换机应用层级三层传输速率10/100Mbps网络标准IEEE802.3，IEEE802.3u,IEEE802。3z,IEEE802。3ab端口结构非模块化端口数量24个接口介质快速以太网口,千兆以太网口传输模式支持全双工交换方式存储-转发背板带宽32Gbps包转发率6。5MppsVLAN支持支持QOS支持支持网管支持支持网管功能网管功能SNMP，CLI，Web，管理软件MAC地址表12K安全性强尺寸（mm）301×445×44mm重量（Kg)5。1kg4。2汇聚层设备选择汇聚层采用交换机，其具体参数如下：主要参数交换机类型企业级交换机应用层级三层传输速率10/100Mbps网络标准IEEE802.3，IEEE802。3u，IEEE802.3z，IEEE802.3ab端口结构非模块化端口数量24个接口介质快速以太网口，千兆以太网口传输模式支持全双工交换方式存储-转发背板带宽32Gbps包转发率6。5MppsVLAN支持支持QOS支持支持网管支持支持网管功能网管功能SNMP,CLI，Web，管理软件MAC地址表12K尺寸（mm)强重量(Kg)301×445×44mm4.3接入层设备选择接入层采用作为交换机，其具体参数如下：主要参数交换机类型快速以太网交换机应用层级二层传输速率10/100Mbps网络标准IEEE802。1x、IEEE802。3x、IEEE802.1D、IEEE802。1pCoS、IEEE802。1Q、IEEE802.3ab、IEEE802。3u、IEEE802。3端口结构非模块化端口数量24接口介质10/100Base—T传输模式存储转发方式接口类型10/100Base—T端口,10/100Base—T4。4路由器设备选择本网络采用思科的路由器，其基本参数如下：思科基本参数产品定位多业务路由器网络类型IEEE802.3x安全标准UL60950，CAN/CSAC22.2No。60950，IEC60950，EN60950-1，AS/NZS60950是否内置防火墙内置是否支持VPN支持是否支持Qos支持支持网络协议IEEE802。3X固定的局域网接口2扩展模块槽数4控制端口有Flash内存最大128MB，缺省64MBDRAM内存最大760MB,缺省256MB支持的网管协议协议CiscoClickStart,SNMP5、网络的综合布线5。1校园网拓扑结构图6、校园网络的设备配置6.1VLAN端口划分及配置表6-1为该校VLAN与IP网段的划分VLAN号网段IP网关备注2192。168。2.0/24192.168。2.1主教学楼3192.168。3.0/24192.168.3。1学生宿舍4192。168。4.0/24教师宿舍5192。168。5。0/24192。168。5。1图书馆6192.168.6。0/2
