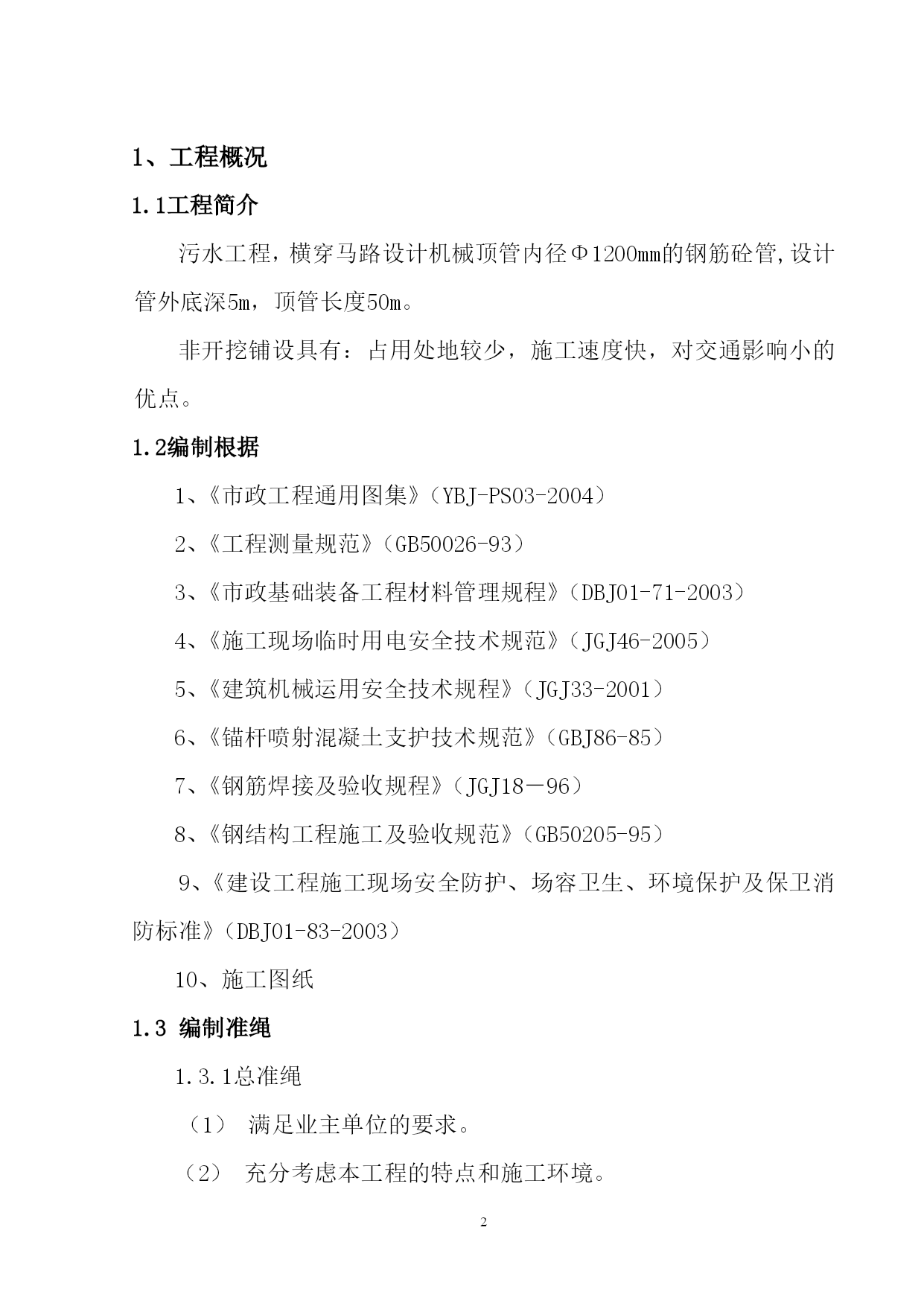

PAGE28目录一、工程概况1二、施工预备5三、施工组织6四、施工方法8五、质量保证措施25六、安全文明施工261、工程概况1.1工程简介污水工程，横穿马路设计机械顶管内径Φ1200mm的钢筋砼管,设计管外底深5m，顶管长度50m。非开挖铺设具有：占用处地较少，施工速度快，对交通影响小的优点。1.2编制根据1、《市政工程通用图集》（YBJ-PS03-2004）2、《工程测量规范》（GB50026-93）3、《市政基础装备工程材料管理规程》（DBJ01-71-2003）4、《施工现场临时用电安全技术规范》（JGJ46-2005）5、《建筑机械运用安全技术规程》（JGJ33-2001）6、《锚杆喷射混凝土支护技术规范》（GBJ86-85）7、《钢筋焊接及验收规程》（JGJ18－96）8、《钢结构工程施工及验收规范》（GB50205-95）9、《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》（DBJ01-83-2003）10、施工图纸1.3编制准绳1.3.1总准绳（1）满足业主单位的要求。（2）充分考虑本工程的特点和施工环境。（3）符合本施工单位的技术程度，根据以往的施工经验配备管理人员、施工装备和施工队伍。（4）以全体施工方案、施工进度、施工方法和技术措施为本施工组织设计的重点。1.3.2确保完成安全、质量目标以有关规范为根据，紧密结合现场实践情况，编制技术先进、切实可行、经济合理的施工组织设计，配备功能优秀、配套的施工装备，确保完成安全、质量目标，确保施工安全和质量合格。1.3.3确保工期目标根据我项目部现有的技术程度、施工经验和装备配套能力，科学兼顾安排施工进度，安排表现合理、高效，施工区段划分作到谐和一致，均衡消费，以确保本工程施工总工期。1.3.4确保完成环保目标严厉履行山东省东营市相关法律、法规，保护环境文物，争创文明工地。施工中采取周到有效的环境保护措施，使之对环境影响降到最低，并留意搞好与施工区域周边部门、单位及居民之间的谐和关系，避免扰民和民扰事情的发生，争取本工程成为文明施工的典范。1.3.5施工工艺、施工规范与设计要求符合，达到完善。1.4次要工程量：本工程须完成的次要工作量如下：1、管线调查用管线仪探测地下管线的品种、走向、地位与深度，共探测1000m2。2、工作坑开挖和支护本人工顶管工程共需求开挖2座工作坑尺寸如下：工作坑：沉井一座内径5米，井深6米；倒虹井一座内径1.8米，井深2米；半径为5米扇形围堰，深度2.5m。3、顶管施工本工程计划运用机械顶管内径Φ1200mm钢筋砼管50米。4、降水因地下水位较高，为保证施工安全，每个工作坑配备2台3KW水泵将工作坑内积水排至附近雨水井内。1．5水电条件施工用水、电的接引，由甲方单位协助解决。1．6谐和工作施工场地、绿化迁移等由甲方解决,土方现场堆放，由建设单位谐和解决存放地点。2、施工预备深化现场进行实地勘察，作好以下调查。如发现与甲方要求发生准绳冲突，及时与甲方联系解决。2.1地下管线探测用管线仪探测拟铺管线穿越区域，标记一切管线的地位与深度。打开拟铺管线穿越区域附近一切人井，复核管线的品种、走向、地位与深度，确认哪些对施工区域内的管线铺设有影响。必要时采取坑探、勺钻的方式确认。2.2地层调查施工现场地下水位较高，对工作坑的开挖不利。2.3地形地貌踏勘工作坑位于绿化带上。2.4现场电及进场路线情况调查施工用电量每工作坑约50KWh，机械装备进场线路基本迟滞。3、施工组织3.1项目组织机构针对本工程规模、特点和技术要求，我项目部选派施工经验丰富、责任心强、技术程度高、曾多次承建类似管道工程施工的项目负责人，组建污水顶管工程项目经理部。3.2专业施工队与人员构成：组建操作程度高的整编制的各专业施工队伍：工作坑开挖、支护队，机械顶管队，工作坑回填队，确保工程的高效与高质量按期完成。拟进场人员配备情况工作坑开挖、支护队机械顶管队工作坑回填队管理人员221测量工111电工22焊工4机械工462木工2瓦工23普工10833.3所用机械装备和仪器：序号装备名称规格数量1管线探测仪RD40001套2顶进装备1200T1套3对讲机Motorola2个4经纬仪1套5电焊机BX-3002台6水准仪1套7卡车2T1辆8风镐0.9m31台9发电机30KW1台(备选)3.4次要材料本工程用材料要根据施工计划，及时组织进场。次要材料：内径Φ1200mm钢筋Ⅲ级砼管50米，我方提供。工作坑支护材料根据进度及时供应组织进场。材料按要求完成材料厂家资质的报验与审核等工作。3.6进度安排：本工
