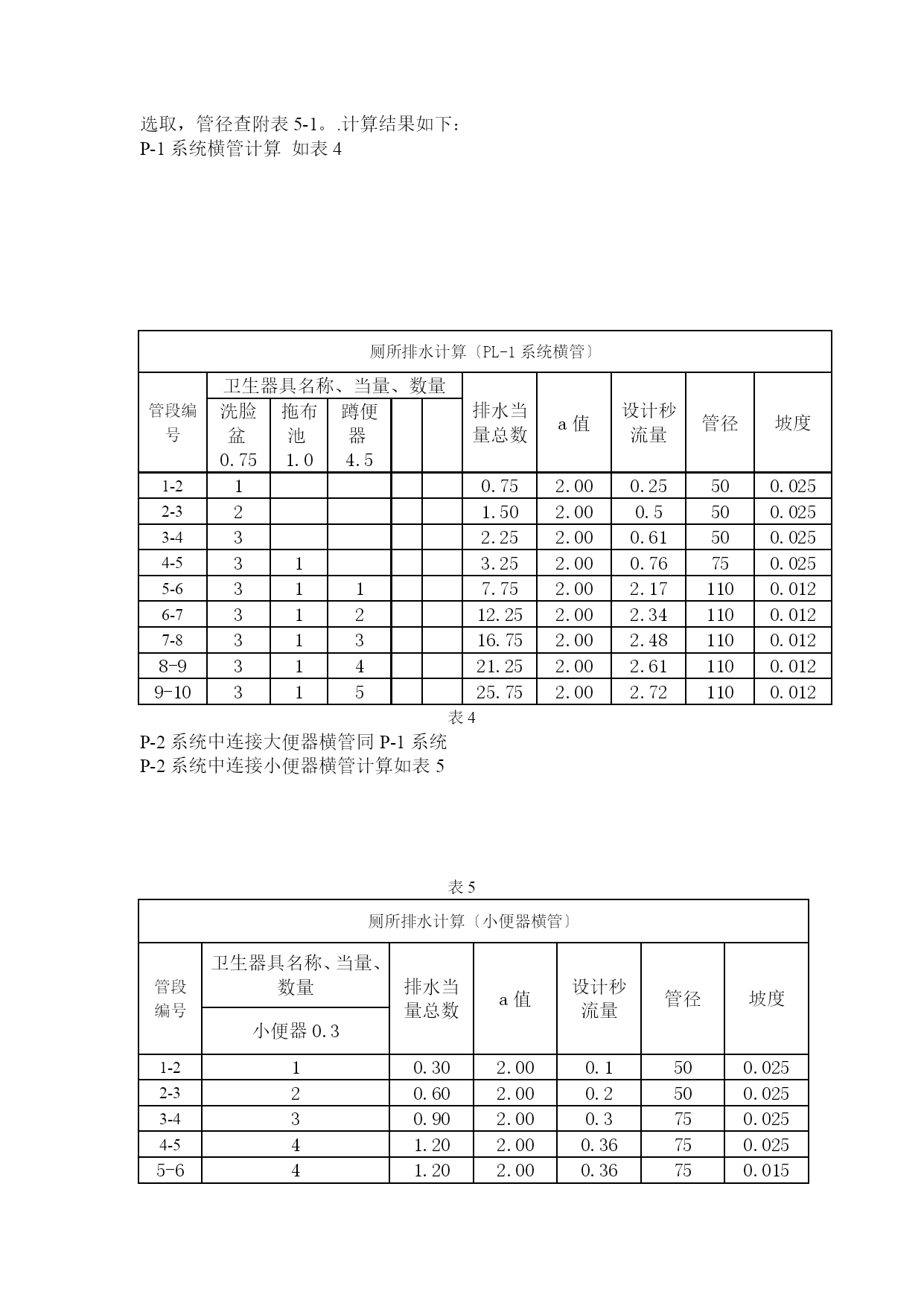

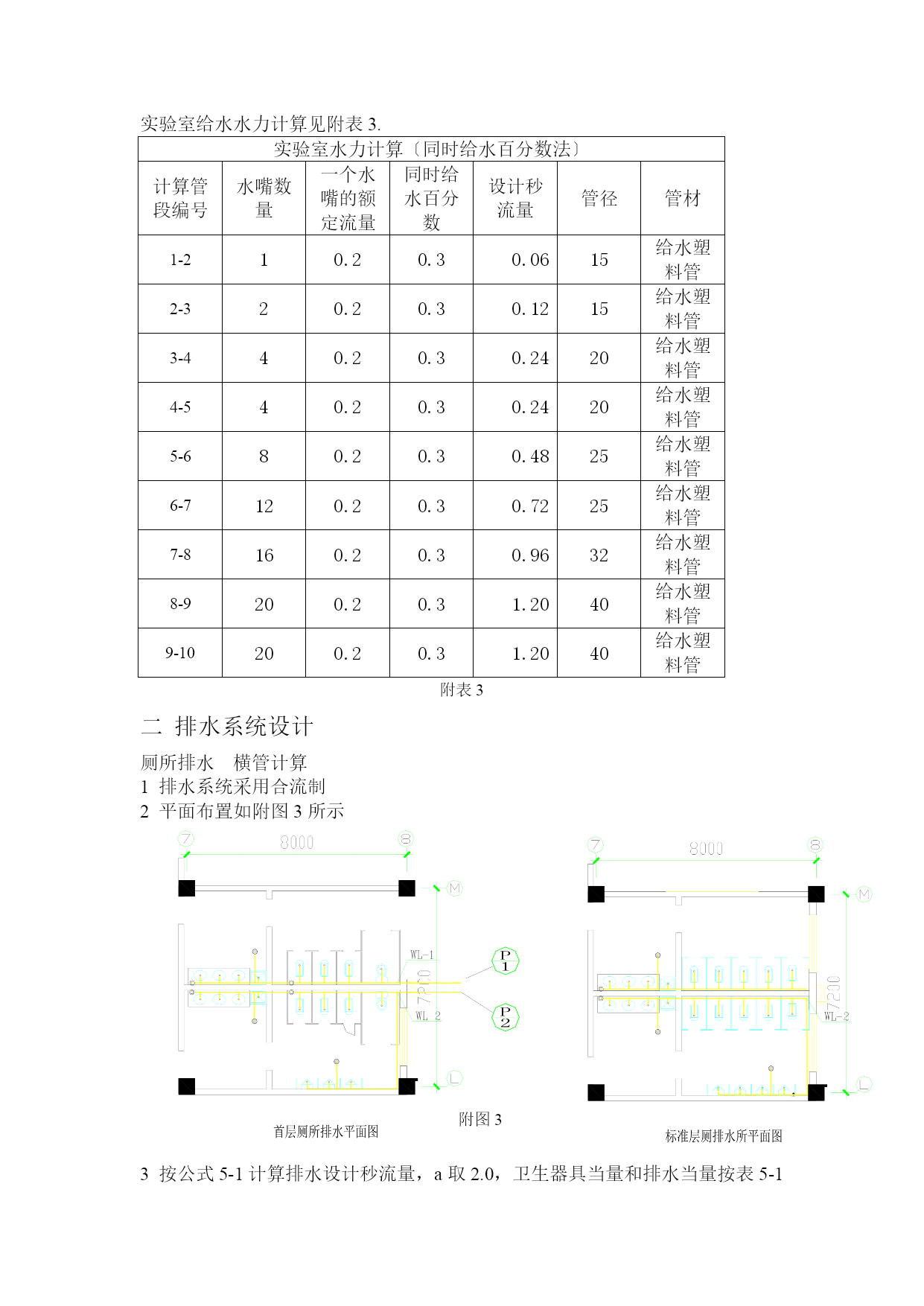

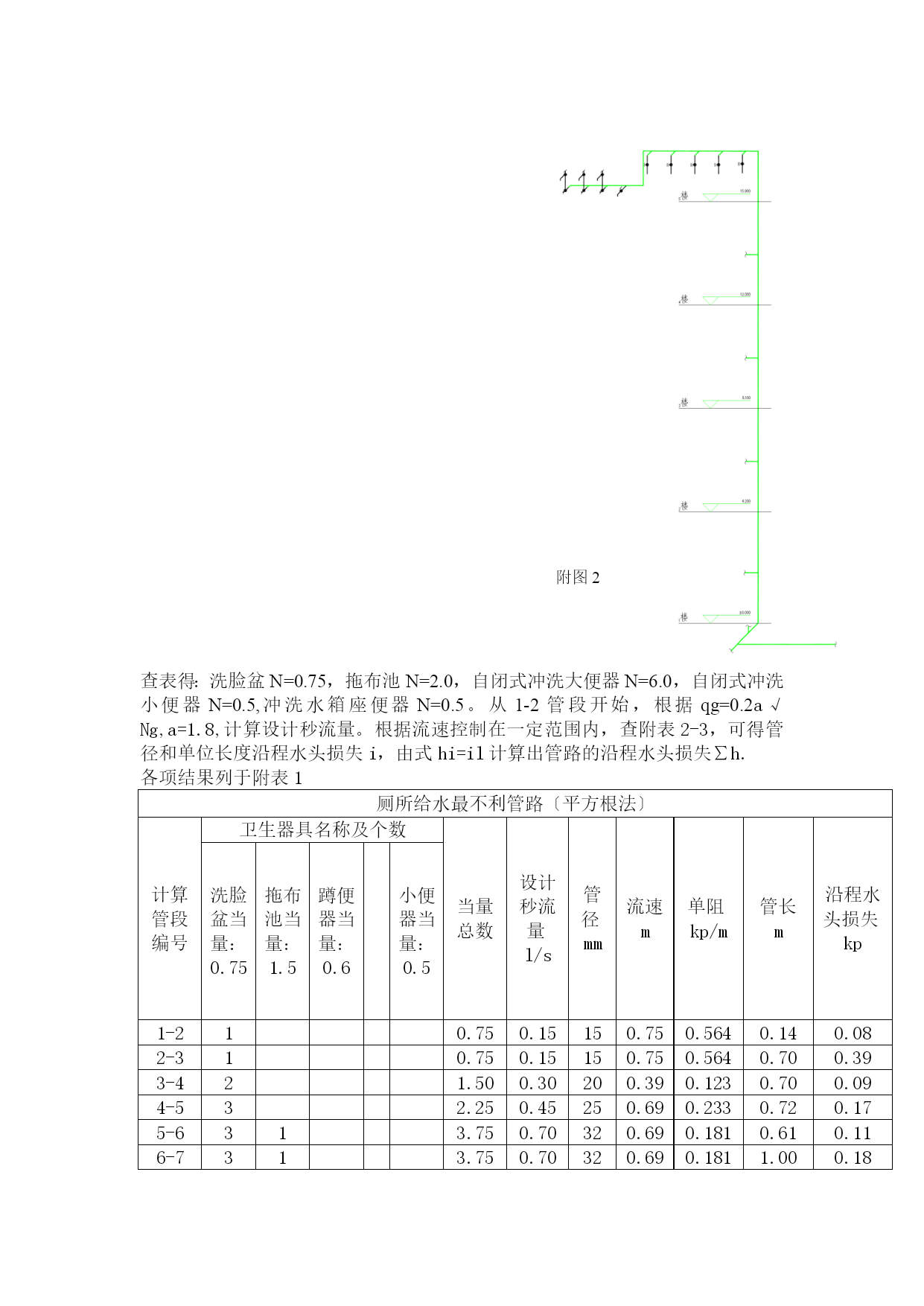

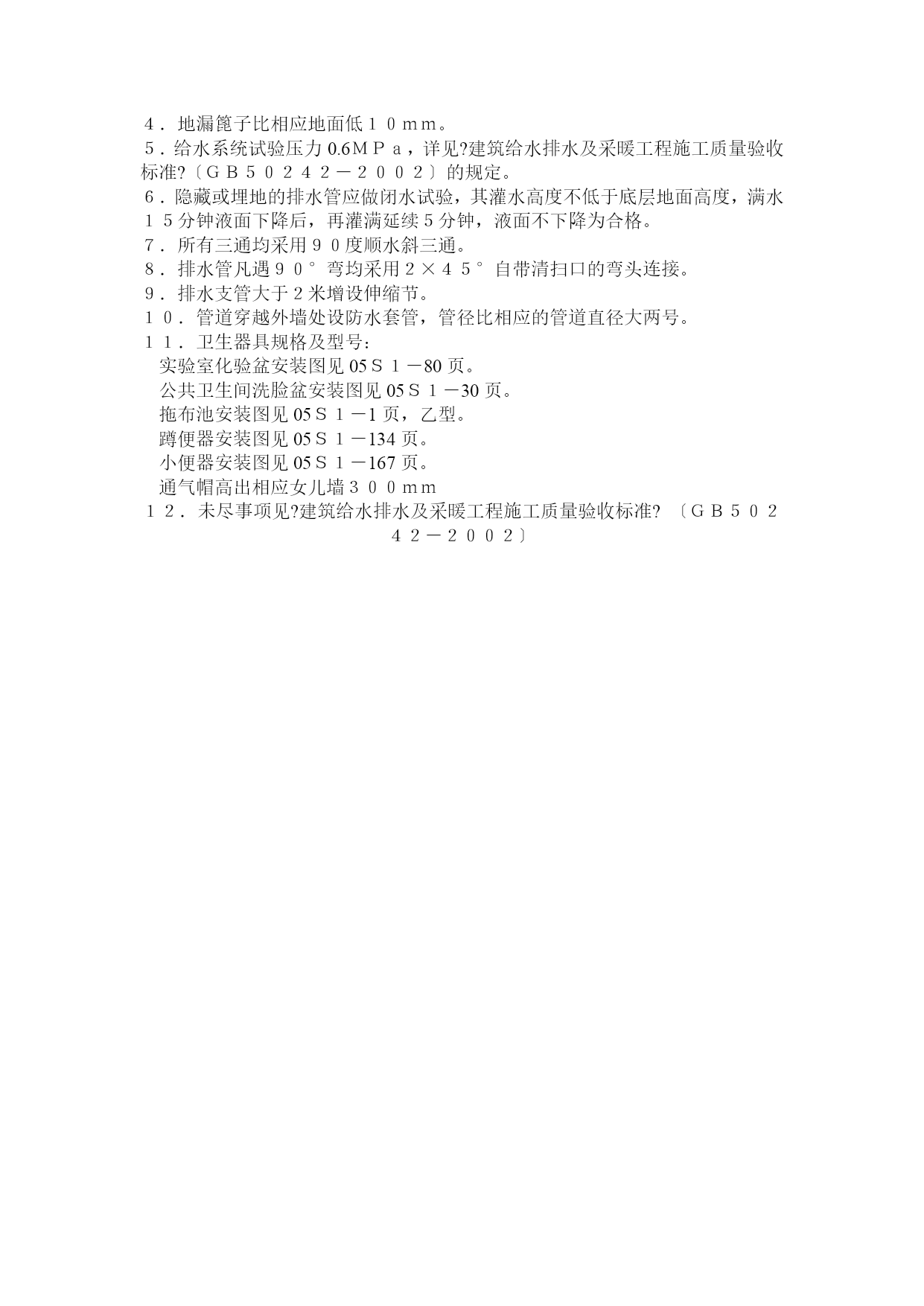

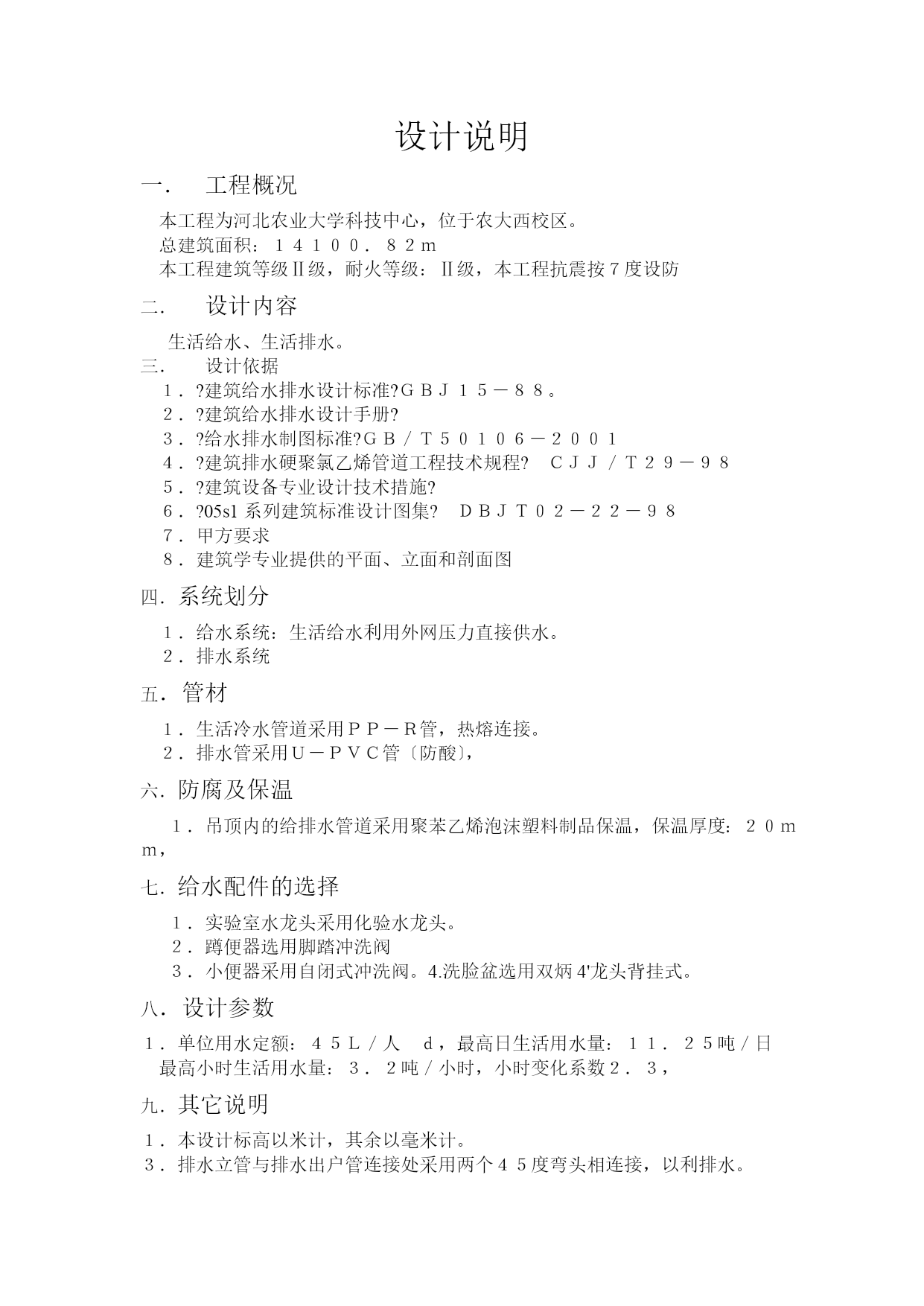

某教学楼建筑给水排水课程设计设计说明书建水课程设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）设计说明工程概况本工程为河北农业大学科技中心，位于农大西校区。总建筑面积：１４１００．８２ｍ本工程建筑等级Ⅱ级，耐火等级：Ⅱ级，本工程抗震按７度设防设计内容生活给水、生活排水。设计依据１．?建筑给水排水设计标准?ＧＢＪ１５－８８。２．?建筑给水排水设计手册?３．?给水排水制图标准?ＧＢ／Ｔ５０１０６－２００１４．?建筑排水硬聚氯乙烯管道工程技术规程?ＣＪＪ／Ｔ２９－９８５．?建筑设备专业设计技术措施?６．?05s1系列建筑标准设计图集?ＤＢＪＴ０２－２２－９８７．甲方要求８．建筑学专业提供的平面、立面和剖面图四．系统划分１．给水系统：生活给水利用外网压力直接供水。２．排水系统五．管材１．生活冷水管道采用ＰＰ－Ｒ管，热熔连接。２．排水管采用Ｕ－ＰＶＣ管〔防酸〕，六．防腐及保温１．吊顶内的给排水管道采用聚苯乙烯泡沫塑料制品保温，保温厚度：２０ｍｍ，七．给水配件的选择１．实验室水龙头采用化验水龙头。２．蹲便器选用脚踏冲洗阀３．小便器采用自闭式冲洗阀。4.洗脸盆选用双炳4'龙头背挂式。八．设计参数１．单位用水定额：４５Ｌ／人ｄ，最高日生活用水量：１１．２５吨／日最高小时生活用水量：３．２吨／小时，小时变化系数２．３，九．其它说明１．本设计标高以米计，其余以毫米计。３．排水立管与排水出户管连接处采用两个４５度弯头相连接，以利排水。４．地漏篦子比相应地面低１０ｍｍ。５．给水系统试验压力0.6ＭＰａ，详见?建筑给水排水及采暖工程施工质量验收标准?〔ＧＢ５０２４２－２００２〕的规定。６．隐藏或埋地的排水管应做闭水试验，其灌水高度不低于底层地面高度，满水１５分钟液面下降后，再灌满延续５分钟，液面不下降为合格。７．所有三通均采用９０度顺水斜三通。８．排水管凡遇９０°弯均采用２×４５°自带清扫口的弯头连接。９．排水支管大于２米增设伸缩节。１０．管道穿越外墙处设防水套管，管径比相应的管道直径大两号。１１．卫生器具规格及型号：实验室化验盆安装图见05Ｓ１－80页。公共卫生间洗脸盆安装图见05Ｓ１－30页。拖布池安装图见05Ｓ１－1页，乙型。蹲便器安装图见05Ｓ１－134页。小便器安装图见05Ｓ１－167页。通气帽高出相应女儿墙３００ｍｍ１２．未尽事项见?建筑给水排水及采暖工程施工质量验收标准?〔ＧＢ５０２４２－２００２〕计算设计说明一给水系统设计1压力估算本建筑为五层，估算供水所需压力为0.24MPa，室外市政管网水压为0.32MPa，初步确定供水方式为直接给水方式。2本建筑为校内科技中心卫生器具选型如下：蹲便器选用脚踏冲洗阀小便器选用自闭式冲洗阀洗脸盆选用双炳4’龙头实验室水龙头采用化验水龙头3水力计算厕所给水水力计算附图1平面布置图如附图1。最不利管线为由女厕所五层末端至入口处，进行管段编号，见附图2附图2查表得：洗脸盆N=0.75，拖布池N=2.0，自闭式冲洗大便器N=6.0，自闭式冲洗小便器N=0.5,冲洗水箱座便器N=0.5。从1-2管段开始，根据qg=0.2a√Ng,a=1.8,计算设计秒流量。根据流速控制在一定范围内，查附表2-3，可得管径和单位长度沿程水头损失i，由式hi=il计算出管路的沿程水头损失∑h.各项结果列于附表1厕所给水最不利管路〔平方根法〕计算管段编号卫生器具名称及个数当量总数设计秒流量l/s管径mm流速m单阻kp/m管长m沿程水头损失kp洗脸盆当量：0.75拖布池当量：1.5蹲便器当量：0.6小便器当量：0.51-210.750.15150.750.5640.140.082-310.750.15150.750.5640.700.393-421.500.30200.390.1230.700.094-532.250.45250.690.2330.720.175-6313.750.70320.690.1810.610.116-7313.750.70320.690.1811.000.187-8313.750.70320.690.1810.350.068-93114.251.94401.160.3430.900.319-103124.751.98401.200.3610.900.3210-113135.252.02401.200.3610.900.3211-123145.752.06500.780.1190.860.1012-133156.252.10500.800.1190.470.0613-143156.252.10500.800.1193.9
