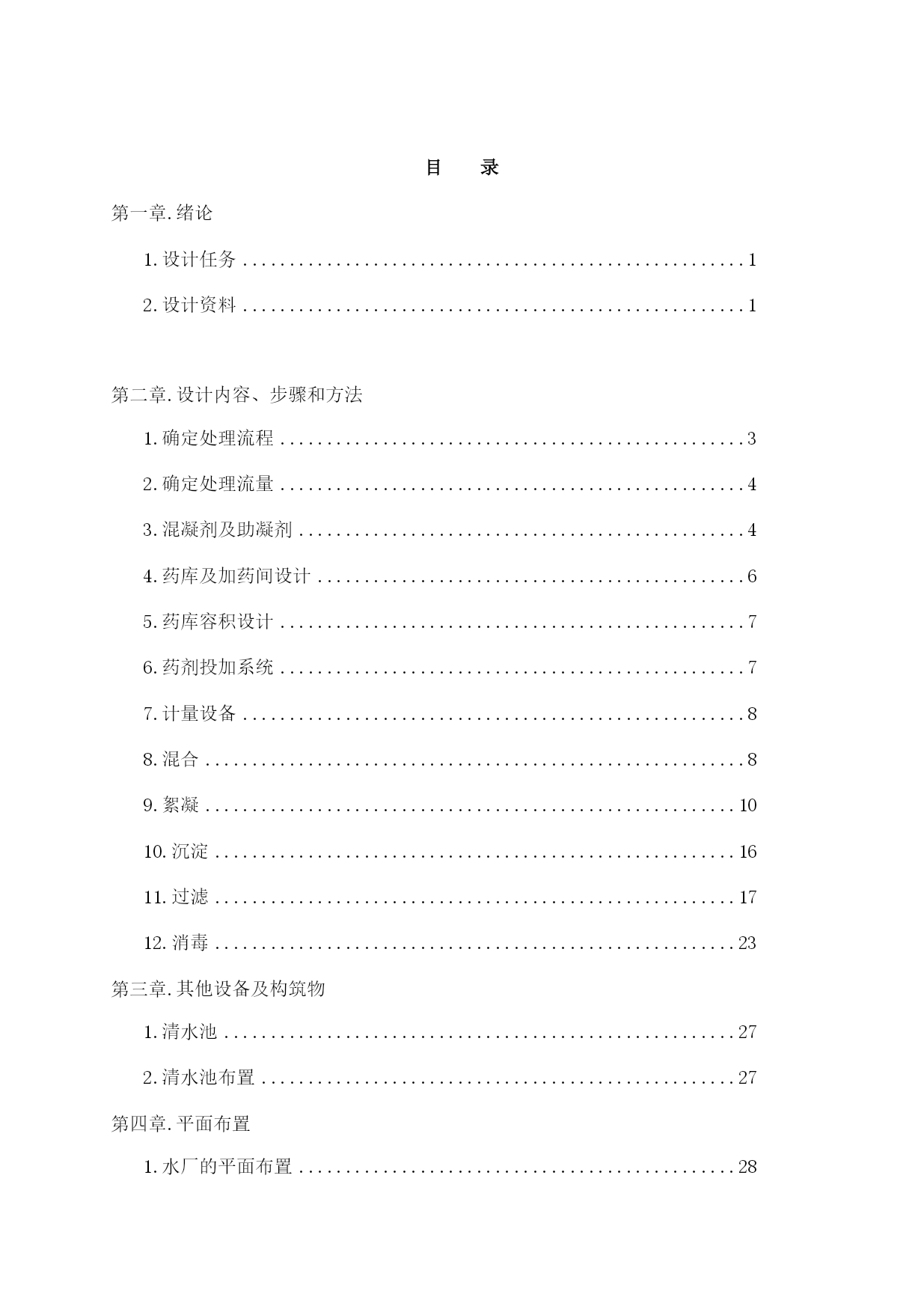

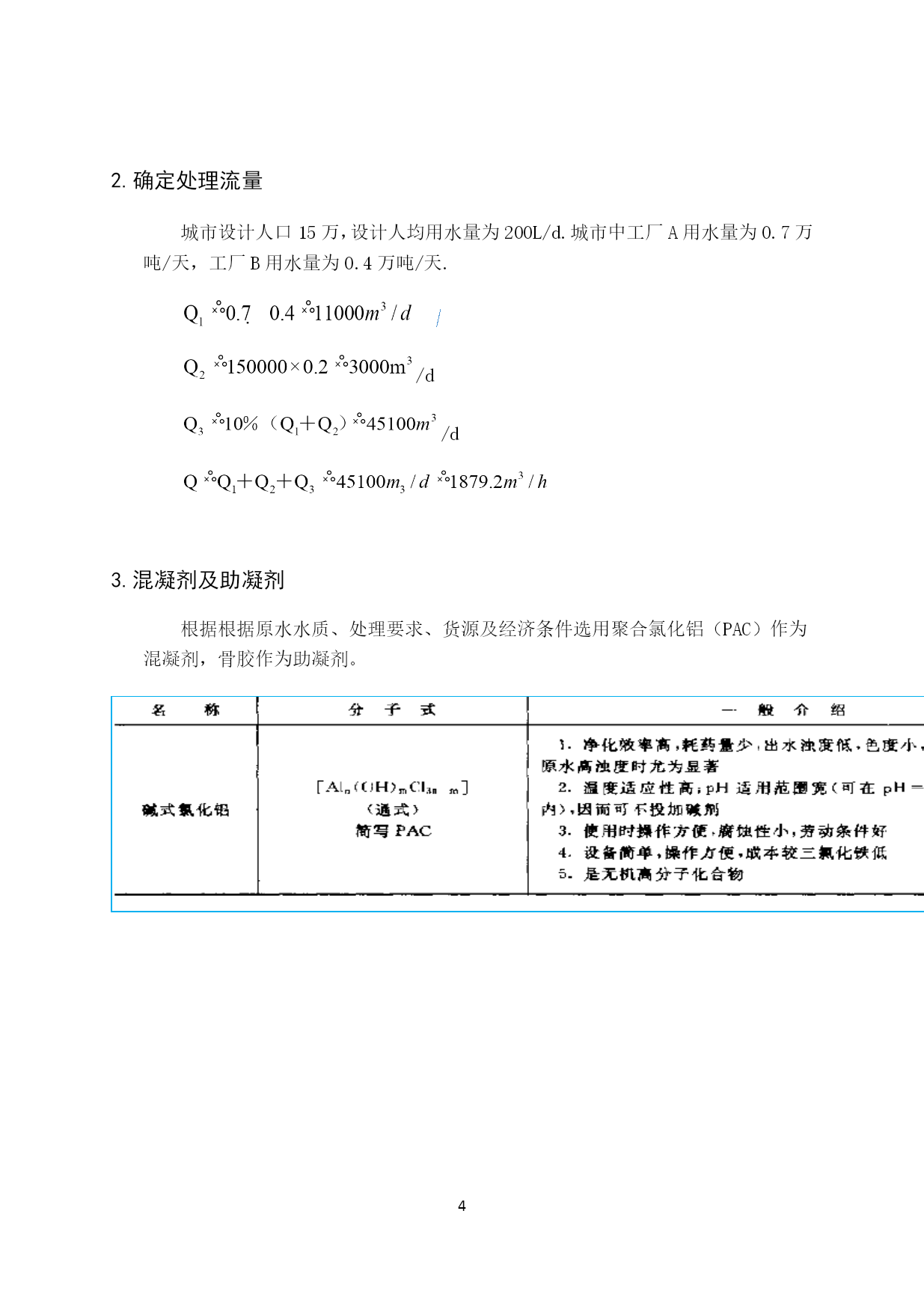

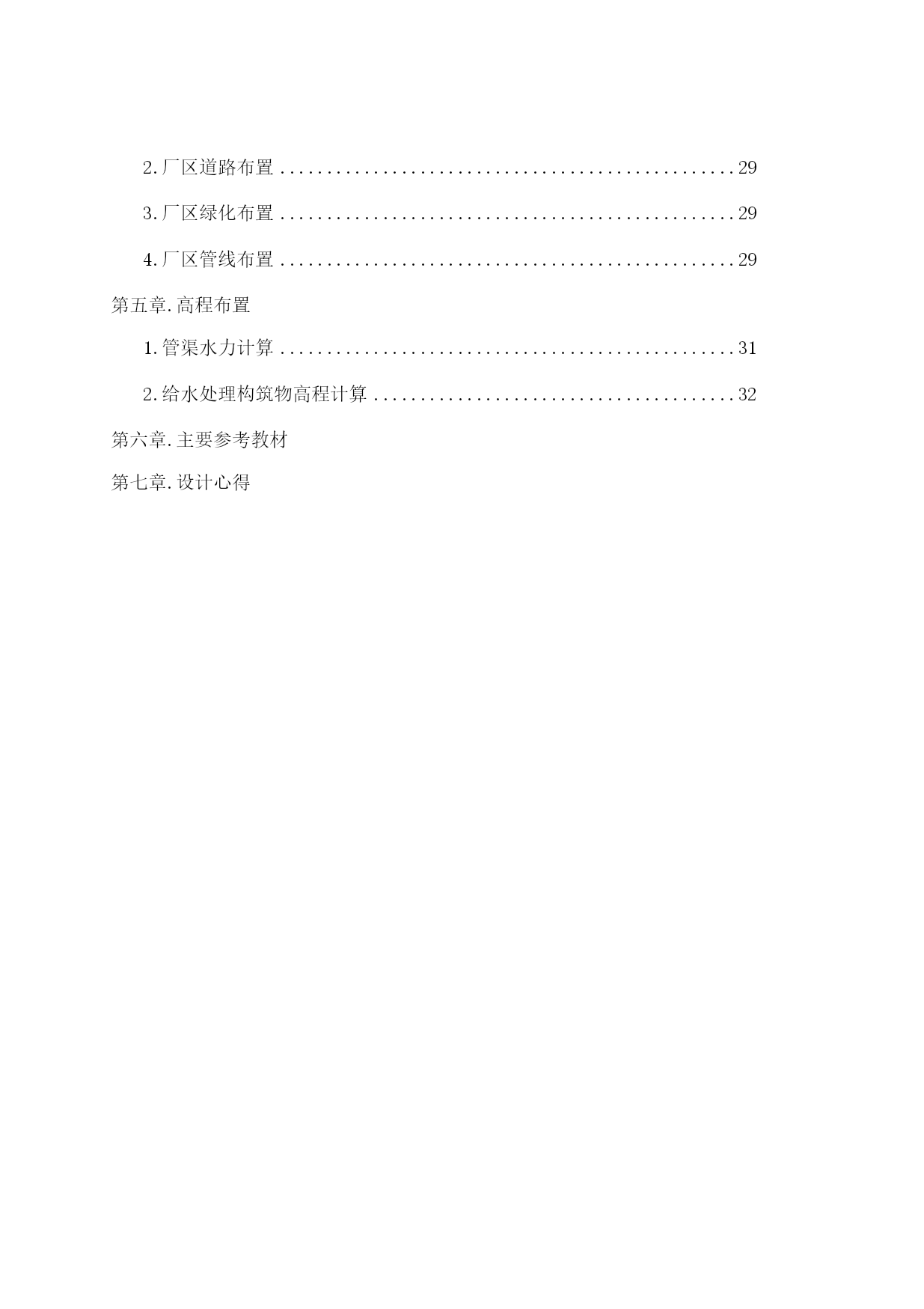

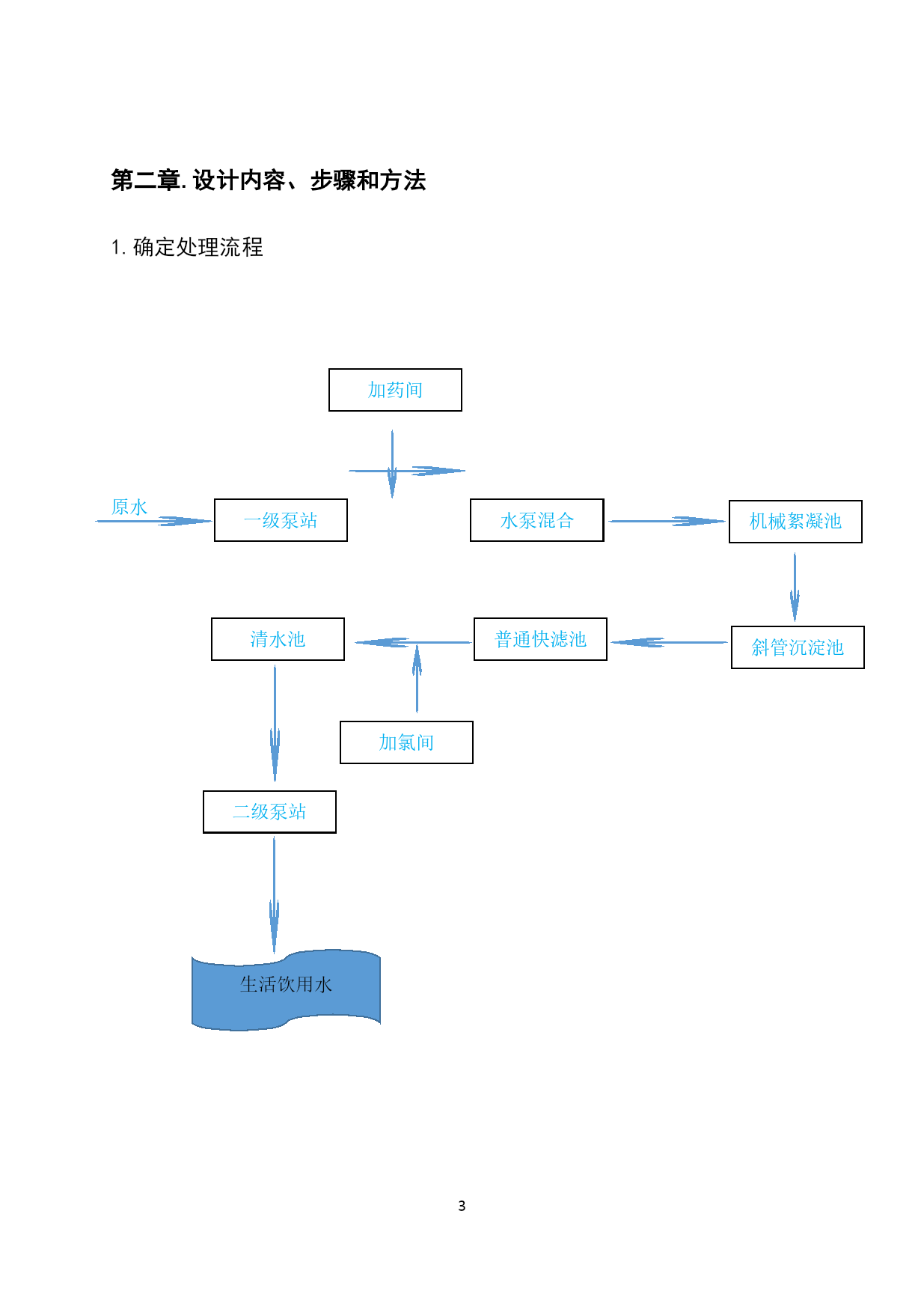

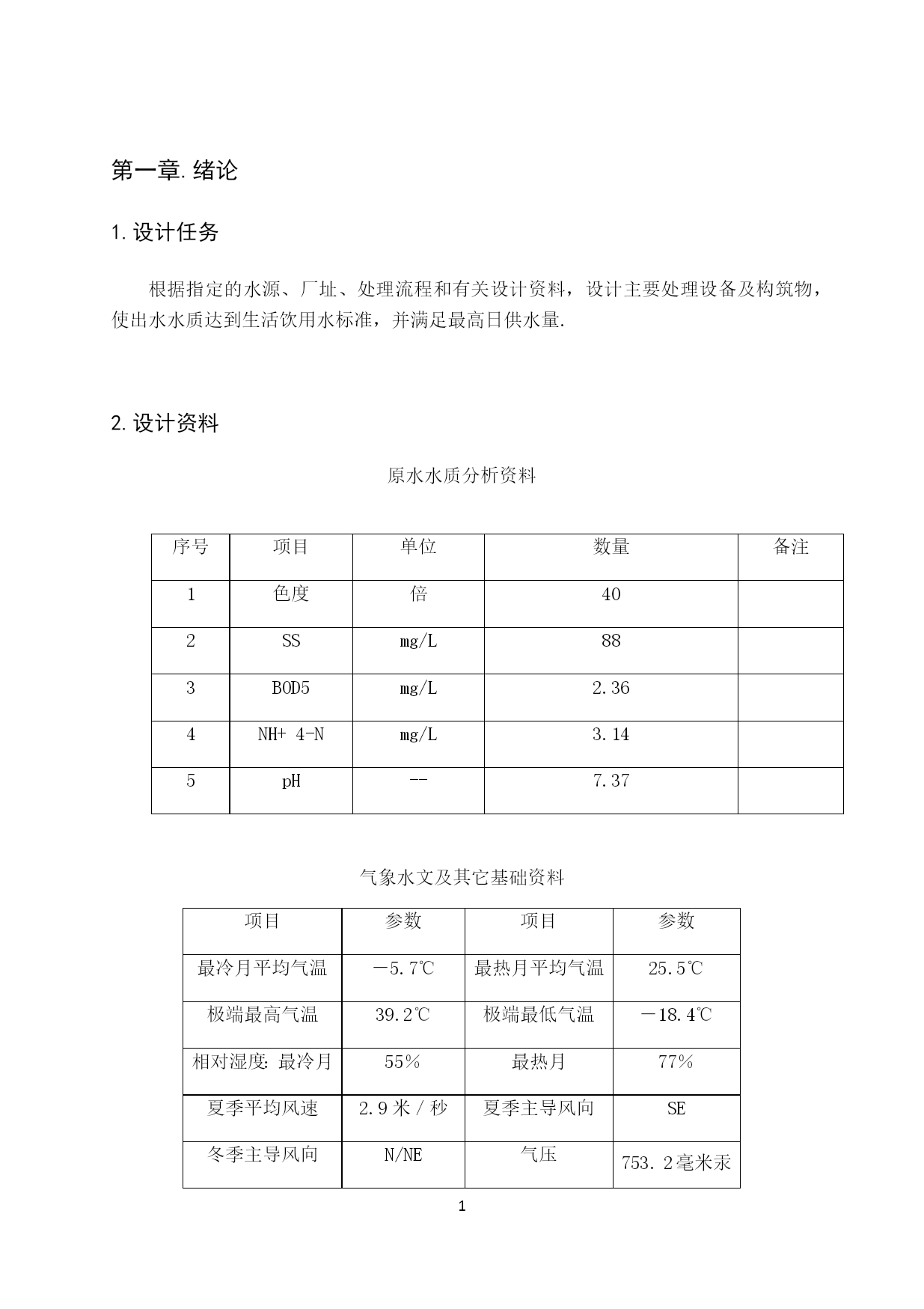

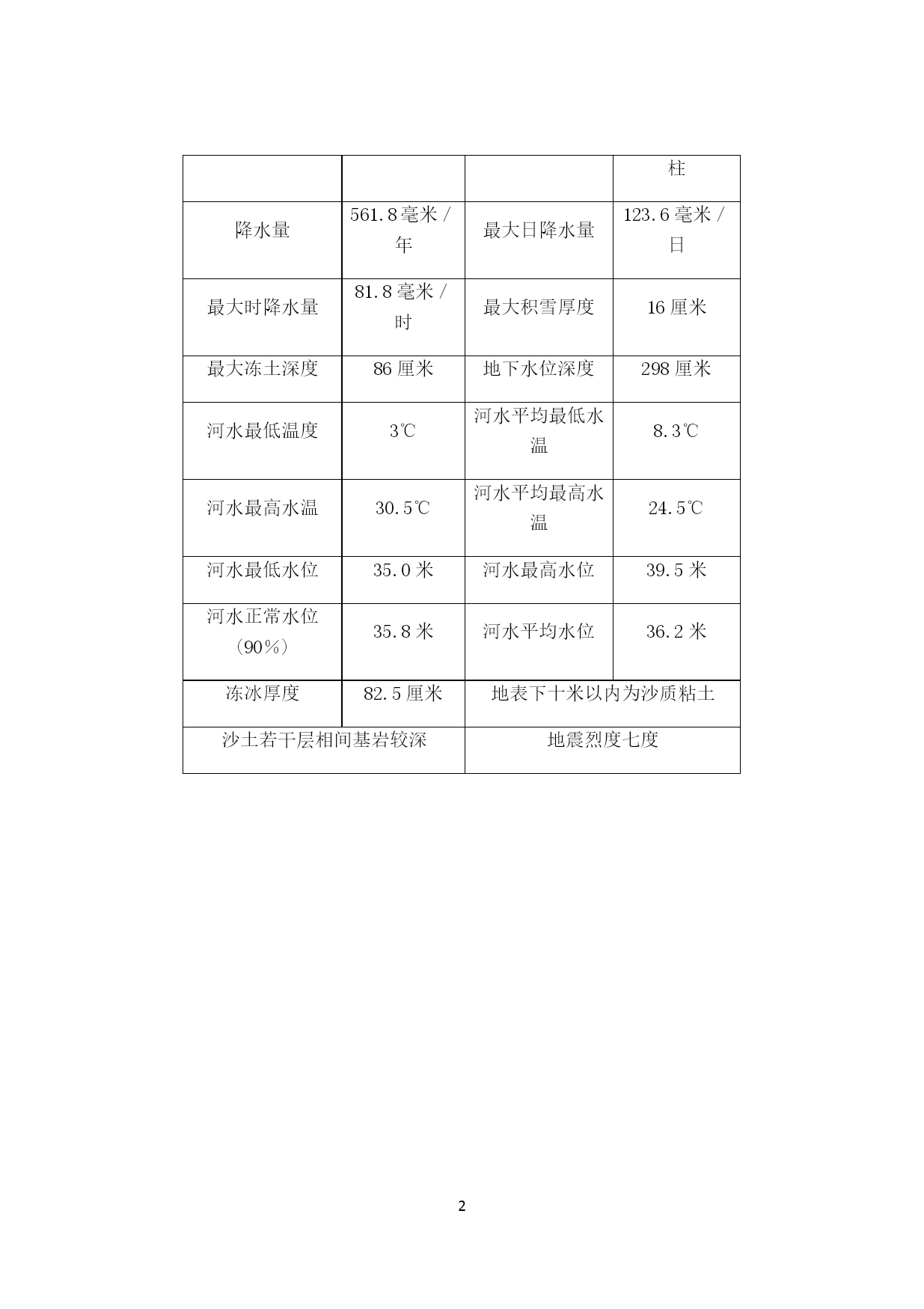

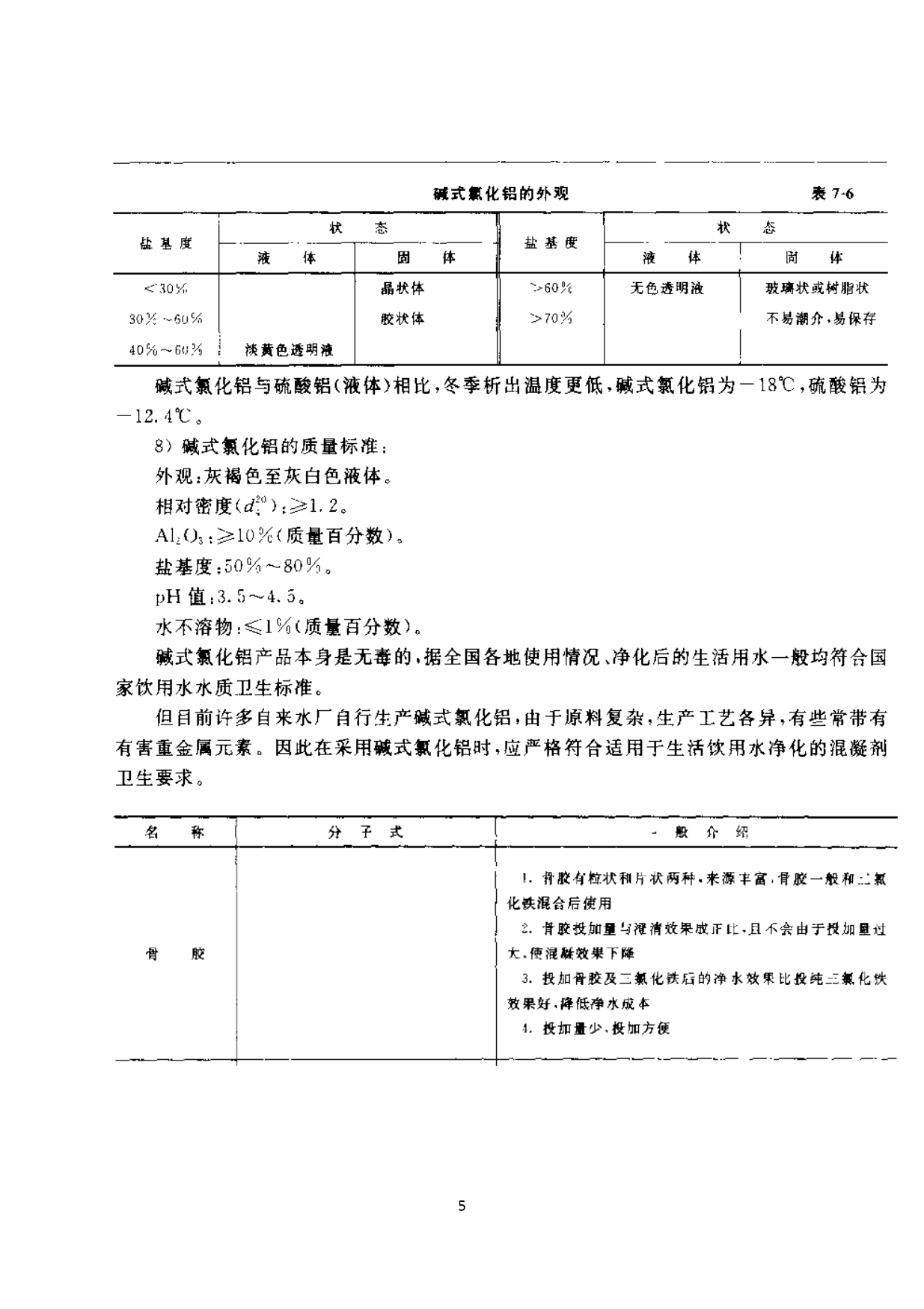

11《水质工程学Ⅰ》——给水厂设计课程设计专业:给排水18-2班学号:3061214221姓名:倪萍指导教师：尤永军老师2016年12月10日11目录第一章.绪论1.设计任务12.设计资料1第二章.设计内容、步骤和方法1.确定处理流程32.确定处理流量43.混凝剂及助凝剂44.药库及加药间设计65.药库容积设计76.药剂投加系统77.计量设备88.混合89.絮凝1010.沉淀1611.过滤1712.消毒23.其他设备及构筑物1.清水池272.清水池布置27第四章.平面布置1.水厂的平面布置282.厂区道路布置293.厂区绿化布置294.厂区管线布置29第五章.高程布置1.管渠水力计算312.给水处理构筑物高程计算32.主要参考教材第七章.设计心得PAGE\*MERGEFORMAT21第一章.绪论1.设计任务根据指定的水源、厂址、处理流程和有关设计资料，设计主要处理设备及构筑物，使出水水质达到生活饮用水标准，并满足最高日供水量.2.设计资料原水水质分析资料序号项目单位数量备注1色度倍402SSmg/L883BOD5mg/L2.364NH+4-Nmg/L3.145pH--7.37气象水文及其它基础资料项目参数项目参数最冷月平均气温－5.7℃最热月平均气温25.5℃极端最高气温39.2℃极端最低气温－18.4℃相对湿度：最冷月55％最热月77％夏季平均风速2.9米／秒夏季主导风向SE冬季主导风向N/NE气压753.2毫米汞柱降水量561.8毫米／年最大日降水量123.6毫米／日最大时降水量81.8毫米／时最大积雪厚度16厘米最大冻土深度86厘米地下水位深度298厘米河水最低温度3℃河水平均最低水温8.3℃河水最高水温30.5℃河水平均最高水温24.5℃河水最低水位35.0米河水最高水位39.5米河水正常水位(90％)35.8米河水平均水位36.2米冻冰厚度82.5厘米地表下十米以内为沙质粘土沙土若干层相间基岩较深地震烈度七度PAGE\*MERGEFORMAT31第二章.设计内容、步骤和方法1.确定处理流程加药间生活饮用水二级泵站加氯间清水池普通快滤池斜管沉淀池机械絮凝池水泵混合一级泵站原水PAGE\*MERGEFORMAT412.确定处理流量城市设计人口15万，设计人均用水量为200L/d.城市中工厂A用水量为0.7万吨/天，工厂B用水量为0.4万吨/天./d/d3.混凝剂及助凝剂根据根据原水水质、处理要求、货源及经济条件选用聚合氯化铝（PAC）作为混凝剂，骨胶作为助凝剂。PAGE\*MERGEFORMAT51PAGE\*MERGEFORMAT61溶液池容积取4.8m3,有效高度取1.6m,超高0.2m.设置两个溶液池，单池面积为2.4㎡，设计尺寸为1.2×1.2×1.8，实际容积为2.592m3.4.药库及加药间设计×设计混凝剂的最大投加量为u=20mg/l，浓度为10％，每日调剂次数为2次.则时用量为0.02×1879.2=37.6kg/h日用量为0.02×45100=902kg/dPAGE\*MERGEFORMAT81溶解池容积取1.6m3,有效高度取0.8m,超高0.2m.设置两个溶解池，单池面积为0.8㎡，设计尺寸为1.0×0.9×1.0，实际容积为0.9m3.根据所设计的溶解池和溶液池的容积，加药间容积设计为8，设计尺寸为2.1×2.1×1.8，实际容积为7.938m3。5.药库容积设计根据资料显示，所选混凝剂PAC的质量规格为30kg包装袋，包装袋外尺寸规格为0.4×0.4×0.2.投药量为20mg/l,设计流量为45100m3/d,设计堆积高度为1.8m,存期为30d.设计高度为5m,设计尺寸为4.4×4.4×5.0，实际容积为96.8m36.药剂投加系统采用泵前投加，湿投法PAGE\*MERGEFORMAT101计量设备采用计量泵8.混合混合设施采用水泵混合PAGE\*MERGEFORMAT131已知设计中日处理流量为Q=45100m3/型号流量Qm³/h扬程H(m)转速(r/min）轴功率（kw）电动机功率（kw）效率(%)气蚀余量(NPSH)叶轮直径（mm）生产厂家24SA-18JA300017.5730134160894.4535南京制泵厂泵的型号选择泵外形尺寸型号泵外形尺寸（mm）A0A1A2A3B0B1B2B3B4B5H0H1
