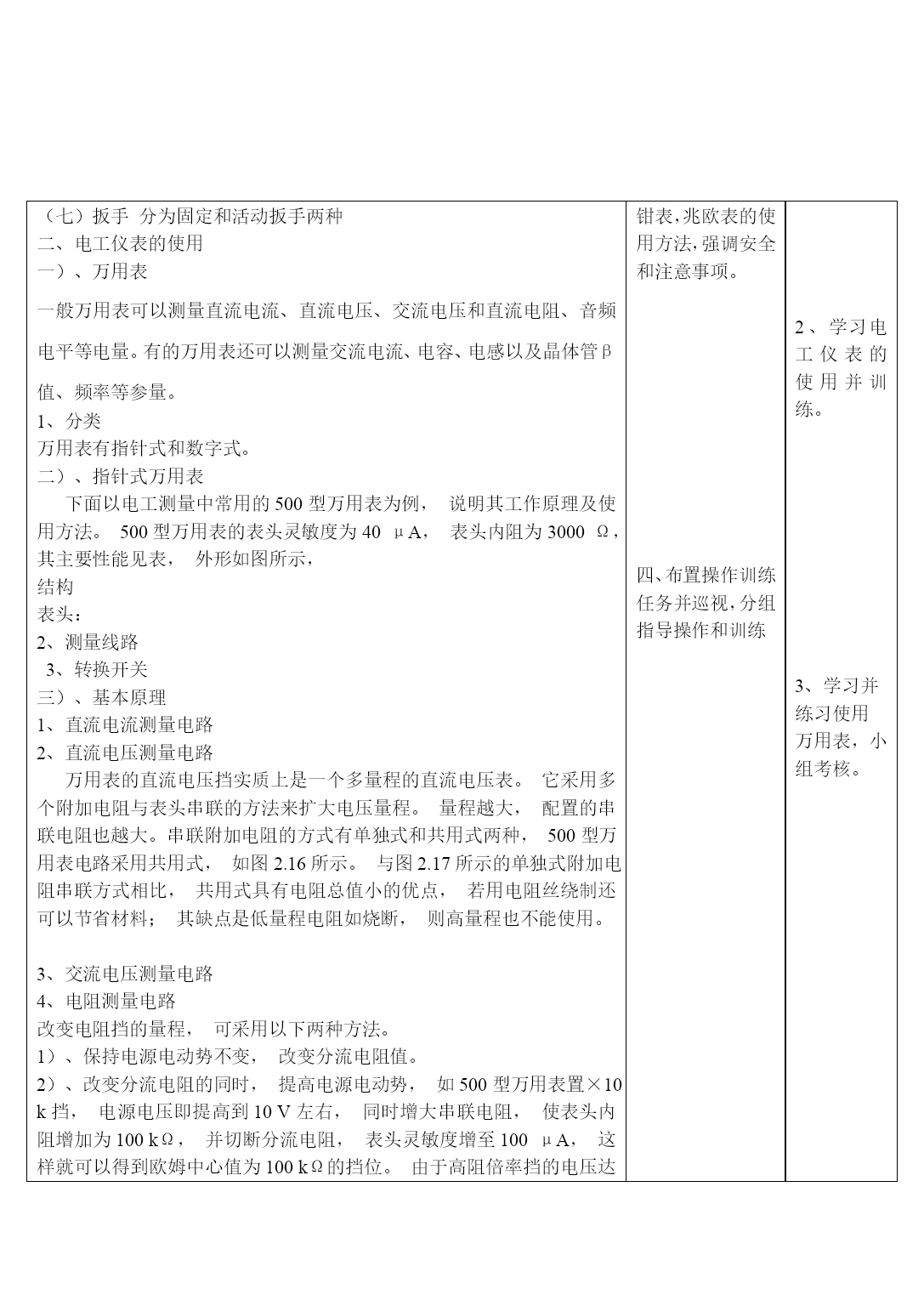

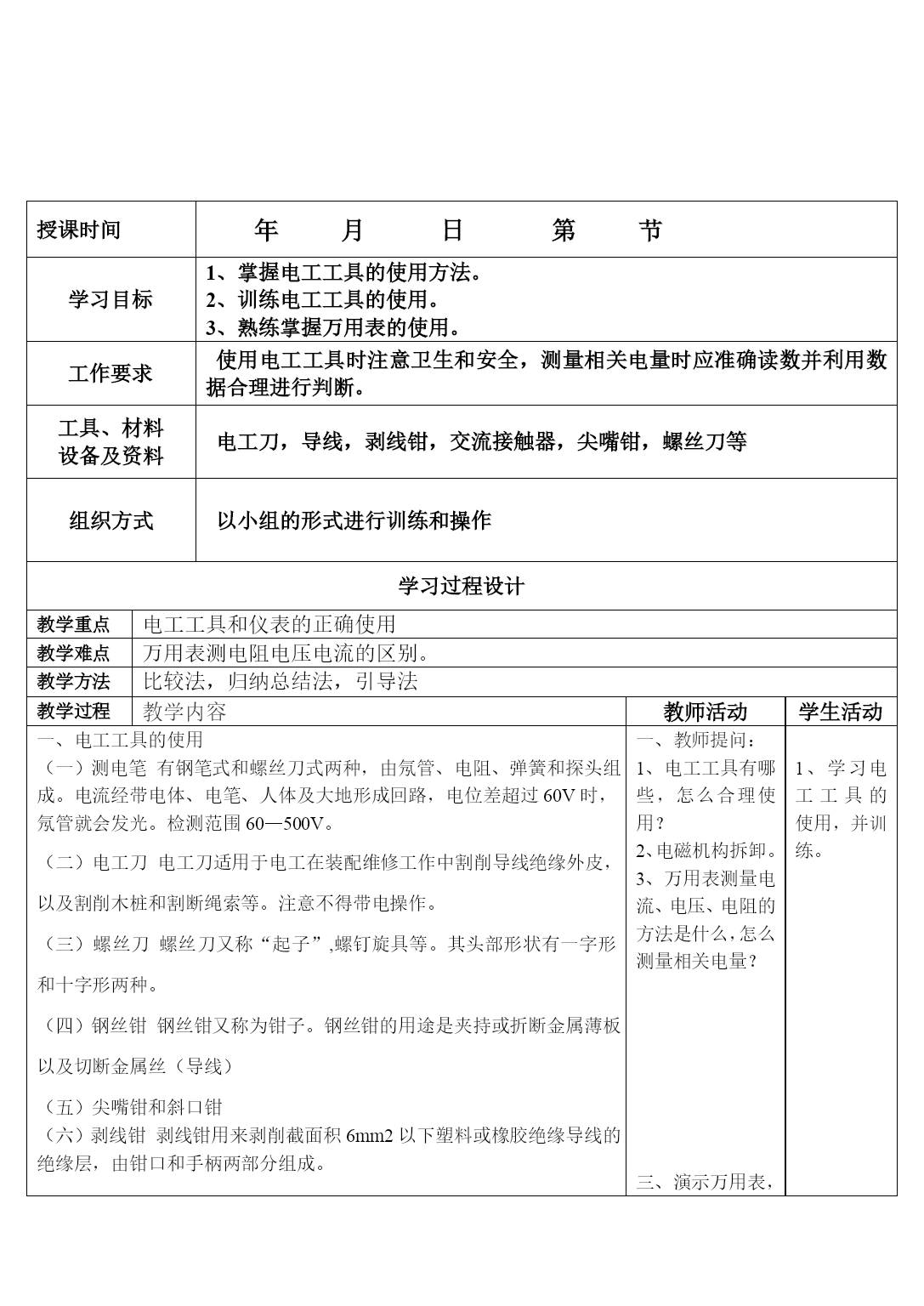

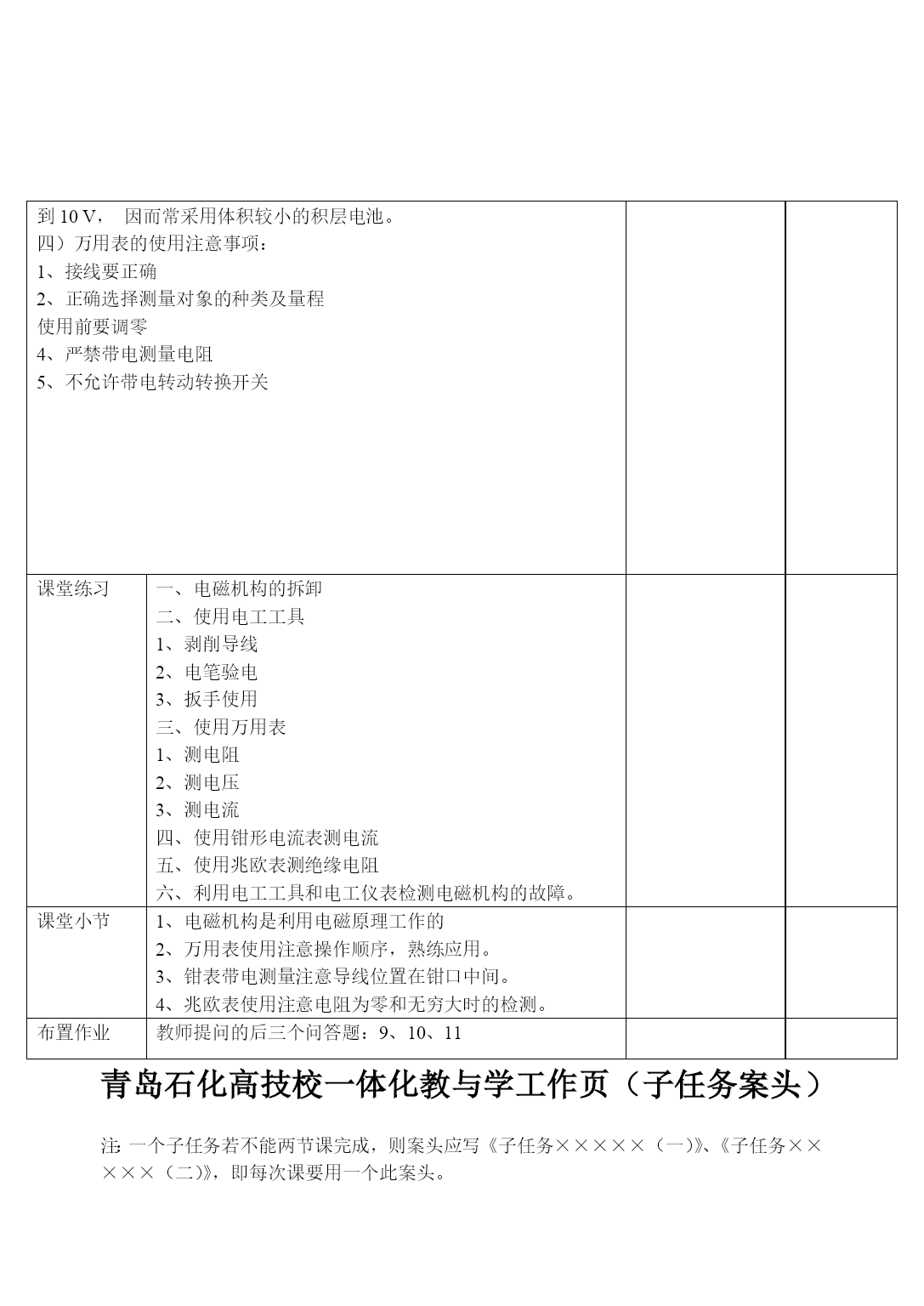

电工工具及万用表的使用最新文档(可以直接使用，可编辑最新文档，欢迎下载）子任务电工工具及万用表的使用授课时间年月日第节学习目标1、掌握电工工具的使用方法。2、训练电工工具的使用。3、熟练掌握万用表的使用。工作要求使用电工工具时注意卫生和安全，测量相关电量时应准确读数并利用数据合理进行判断。工具、材料设备及资料电工刀，导线，剥线钳，交流接触器，尖嘴钳，螺丝刀等组织方式以小组的形式进行训练和操作学习过程设计教学重点电工工具和仪表的正确使用教学难点万用表测电阻电压电流的区别。教学方法比较法，归纳总结法，引导法教学过程教学内容教师活动学生活动一、电工工具的使用（一）测电笔有钢笔式和螺丝刀式两种，由氖管、电阻、弹簧和探头组成。电流经带电体、电笔、人体及大地形成回路，电位差超过60V时，氖管就会发光。检测范围60—500V。（二）电工刀电工刀适用于电工在装配维修工作中割削导线绝缘外皮，以及割削木桩和割断绳索等。注意不得带电操作。（三）螺丝刀螺丝刀又称“起子”,螺钉旋具等。其头部形状有一字形和十字形两种。（四）钢丝钳钢丝钳又称为钳子。钢丝钳的用途是夹持或折断金属薄板以及切断金属丝（导线）（五）尖嘴钳和斜口钳（六）剥线钳剥线钳用来剥削截面积6mm2以下塑料或橡胶绝缘导线的绝缘层，由钳口和手柄两部分组成。（七）扳手分为固定和活动扳手两种二、电工仪表的使用一）、万用表一般万用表可以测量直流电流、直流电压、交流电压和直流电阻、音频电平等电量。有的万用表还可以测量交流电流、电容、电感以及晶体管β值、频率等参量。1、分类万用表有指针式和数字式。二）、指针式万用表下面以电工测量中常用的500型万用表为例，说明其工作原理及使用方法。500型万用表的表头灵敏度为40μA，表头内阻为3000Ω，其主要性能见表，外形如图所示，结构表头：2、测量线路3、转换开关三）、基本原理1、直流电流测量电路2、直流电压测量电路万用表的直流电压挡实质上是一个多量程的直流电压表。它采用多个附加电阻与表头串联的方法来扩大电压量程。量程越大，配置的串联电阻也越大。串联附加电阻的方式有单独式和共用式两种，500型万用表电路采用共用式，如图2.16所示。与图2.17所示的单独式附加电阻串联方式相比，共用式具有电阻总值小的优点，若用电阻丝绕制还可以节省材料；其缺点是低量程电阻如烧断，则高量程也不能使用。3、交流电压测量电路4、电阻测量电路改变电阻挡的量程，可采用以下两种方法。1）、保持电源电动势不变，改变分流电阻值。2）、改变分流电阻的同时，提高电源电动势，如500型万用表置×10k挡，电源电压即提高到10V左右，同时增大串联电阻，使表头内阻增加为100kΩ，并切断分流电阻，表头灵敏度增至100μA，这样就可以得到欧姆中心值为100kΩ的挡位。由于高阻倍率挡的电压达到10V，因而常采用体积较小的积层电池。四）万用表的使用注意事项：1、接线要正确2、正确选择测量对象的种类及量程使用前要调零4、严禁带电测量电阻5、不允许带电转动转换开关一、教师提问：1、电工工具有哪些，怎么合理使用？2、电磁机构拆卸。3、万用表测量电流、电压、电阻的方法是什么，怎么测量相关电量？三、演示万用表，钳表，兆欧表的使用方法，强调安全和注意事项。四、布置操作训练任务并巡视，分组指导操作和训练1、学习电工工具的使用，并训练。2、学习电工仪表的使用并训练。3、学习并练习使用万用表，小组考核。课堂练习一、电磁机构的拆卸二、使用电工工具1、剥削导线2、电笔验电3、扳手使用三、使用万用表1、测电阻2、测电压3、测电流四、使用钳形电流表测电流五、使用兆欧表测绝缘电阻六、利用电工工具和电工仪表检测电磁机构的故障。课堂小节1、电磁机构是利用电磁原理工作的2、万用表使用注意操作顺序，熟练应用。3、钳表带电测量注意导线位置在钳口中间。4、兆欧表使用注意电阻为零和无穷大时的检测。布置作业教师提问的后三个问答题：9、10、11青岛石化高技校一体化教与学工作页（子任务案头）注：一个子任务若不能两节课完成，则案头应写《子任务×××××（一）》、《子任务×××××（二）》，即每次课要用一个此案头。各位吧友，大家好，现放出这则产品使用和评测与大家分享！作为专业的卖家，经常被买家询问到，万用表如何使用，有无图片或视频说明书，厂家的说明书太简单了等等问题，其实现在万用表的利润已越来越薄，如果厂家再制作一份精美的彩页说明书，成本要增加几块钱，这对于零售价不到10元的万用表来说，是不可取的。当然出厂价1欧元，
