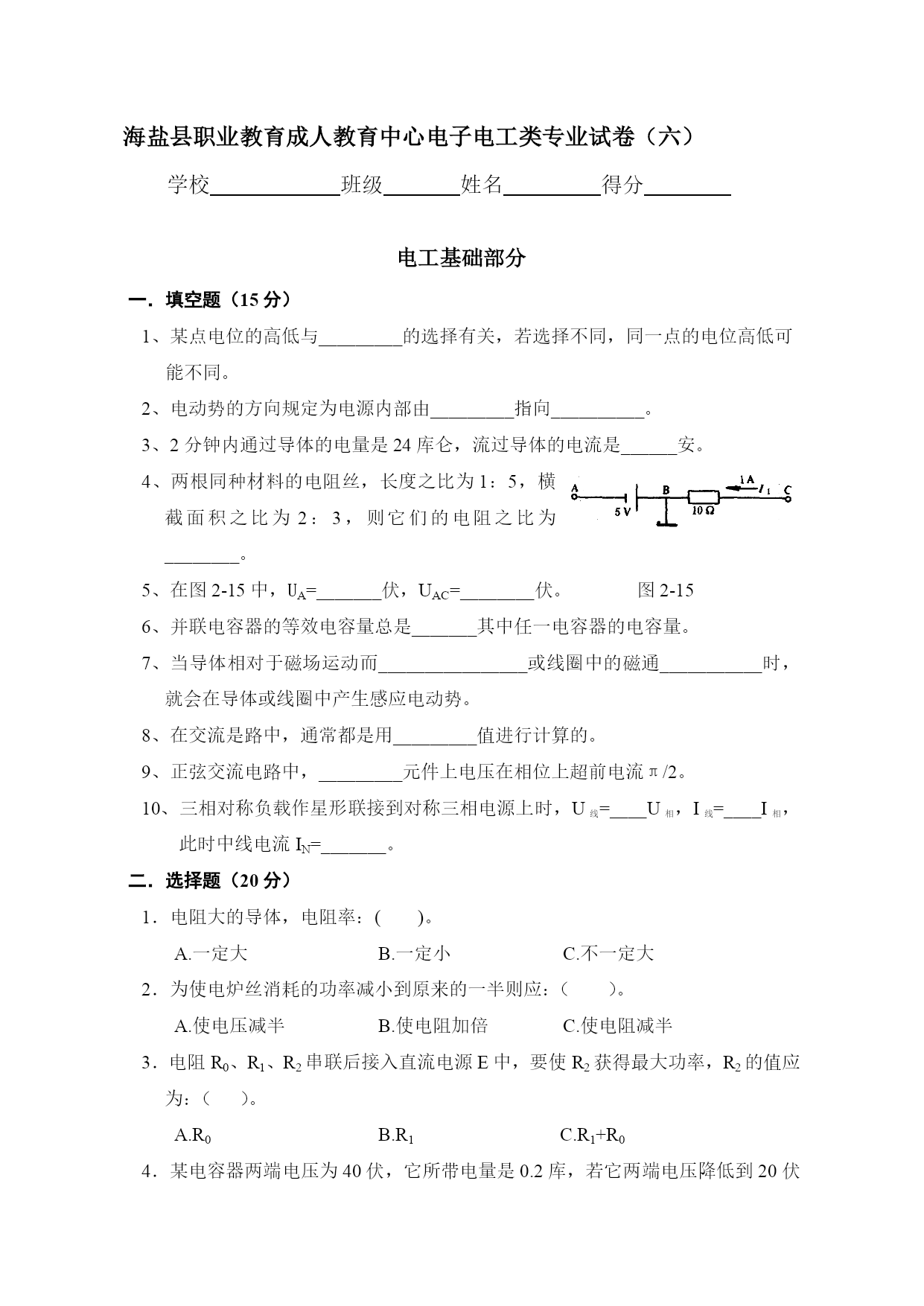

海盐县职业教育成人教育中心电子电工类专业试卷4（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）海盐县职业教育成人教育中心电子电工类专业试卷（六）学校班级姓名得分电工基础部分一．填空题（15分）某点电位的高低与_________的选择有关，若选择不同，同一点的电位高低可能不同。2、电动势的方向规定为电源内部由_________指向__________。3、2分钟内通过导体的电量是24库仑，流过导体的电流是______安。4、两根同种材料的电阻丝，长度之比为1：5，横截面积之比为2：3，则它们的电阻之比为________。5、在图2-15中，UA=_______伏，UAC=________伏。图2-156、并联电容器的等效电容量总是_______其中任一电容器的电容量。7、当导体相对于磁场运动而________________或线圈中的磁通___________时，就会在导体或线圈中产生感应电动势。8、在交流是路中，通常都是用_________值进行计算的。9、正弦交流电路中，_________元件上电压在相位上超前电流π/2。10、三相对称负载作星形联接到对称三相电源上时，U线=____U相，I线=____I相，此时中线电流IN=_______。二．选择题（20分）1．电阻大的导体，电阻率：()。A.一定大B.一定小C.不一定大2．为使电炉丝消耗的功率减小到原来的一半则应：（）。A.使电压减半B.使电阻加倍C.使电阻减半3．电阻R0、R1、R2串联后接入直流电源E中，要使R2获得最大功率，R2的值应为：（）。A.R0B.R1C.R1+R04．某电容器两端电压为40伏，它所带电量是0.2库，若它两端电压降低到20伏特，则：（）。A.电容器的电容量降低一半B.电容量保持不变C.电荷量不变5．A灯、B灯分别与适量电阻、电容相串联后，并联在同一直流电源二端，当开关断开后：（）。A.Ａ灯先灭，Ｂ灯后灭B.Ｂ灯先灭，Ｂ灯后灭C.A灯和B灯同时灭6．在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流（）。A.增大B.减小C.不变7．容抗为XC1=15欧，XC2=10欧的二个电容串联于交流电源中，下列说法正确的是：（）。A.总容抗小于10欧B.总容抗大于15欧C.C2的容量较C1大D.总容抗与频率无关8．在电阻电感串联再与电容并联的电路发生谐振时，RL支路电流：（）。A.大于总电流B.小于总电流C.等于总电流。9．R、L、C串联正弦交流电路发生串联谐振时：（）。A.电路中阻抗最大，电流最小B.电感上电压等于电容元件上电压并等于零C.电路中电流最大，阻抗最小，电阻上电压等于电源电压10．已知对称三相电压中，V相电压为：uV=100sin(314t+π)伏，则u相电压为：（）伏。A.uU=100sin(314t－π/3)B.uU=100sin(314t+π/3)C.uU=100sin(314t+2π/3)三．判断题（5分）1．如果电源被短路，输出的电流最大，此时电源输出的功率为零。（）2．有电流必有磁场，有磁场必有电流。（）3．有感生电动势就一定有感生电流。（）4．负载电阻越小，从电源获取的电流越大，根据P=I2R，所以负载获取的功率就越大。（）5．三相不对称负载星形联接时，为了使各相电压保持对称，必须采用三相四线制供电。（）四．分析计算题（20分）1．由电动势为110伏、内阻为0.5欧的电源给负载供电，负载电流为10安，求通路时电源的输出电压。若负载短路，求短路电流和电源输出电压？2．如图电路中，已知R1=3欧，R2=6欧，R3=1欧，R4=4欧，Uab=7伏，求电动势E的大小。3．求图中电源E1输出的功率和各电阻上的电流。已知E1=30伏，E2=15伏，R1=10欧，R2=100欧。4．已知一正弦电动势的最大值为220伏，频率为50赫，初相位为30度，试写出此电动势的瞬时表达式，绘出波形图，并求出t=0.01秒时的瞬时值？电子技术基础部分一．填空题（20分）1、半导体是一种电能力介于_______与_______之间的物体。2、2CP系列晶体二极管是_____半导体材料制成的。3、表征放大器中晶体三极管静态工作点的参数有______、______和______。4、对于一个晶体管放大器来说，一般希望其输入电阻要_____些，以减轻信号源的负担，输出电阻要______些，以增大带动负载的能力。5、某固定偏置放大器中，实测得三极管集电极电位VC=VG，则该放大器的三极管处于_____
